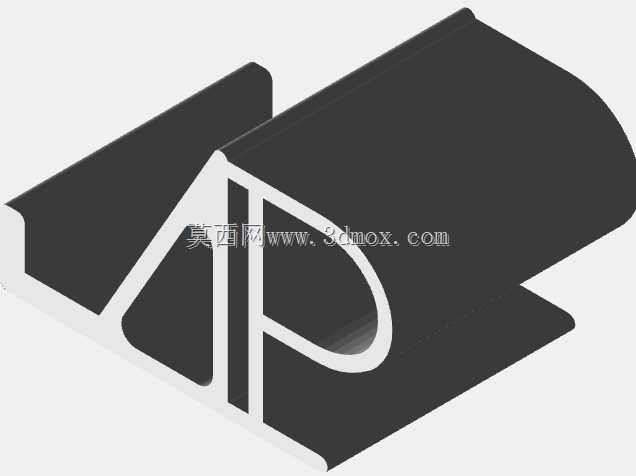

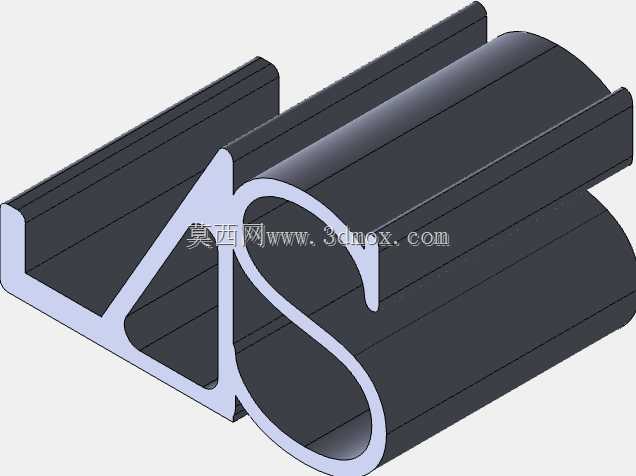

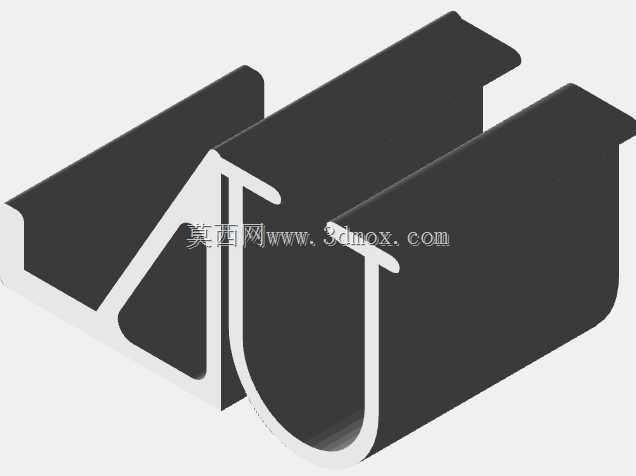

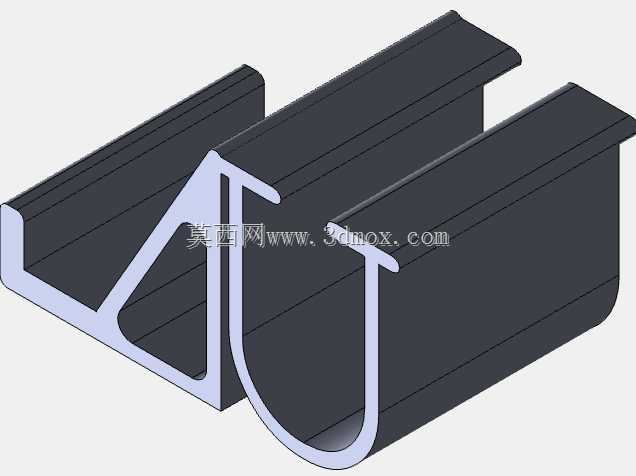

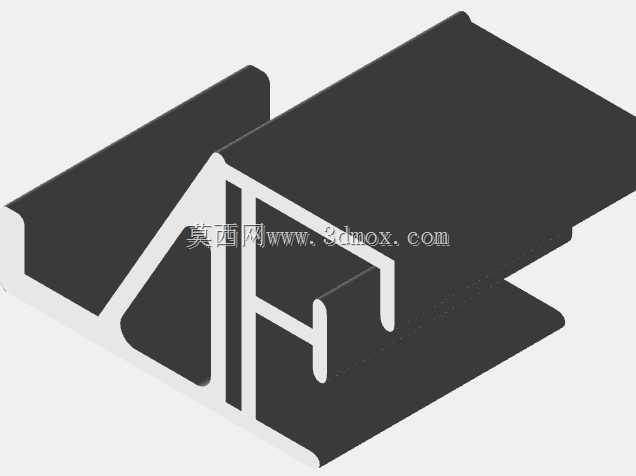

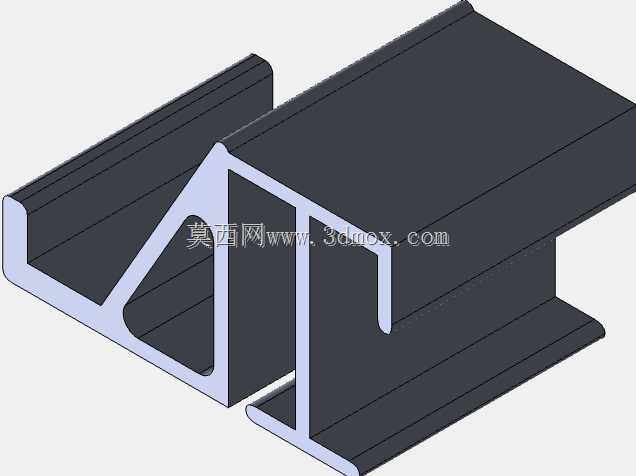

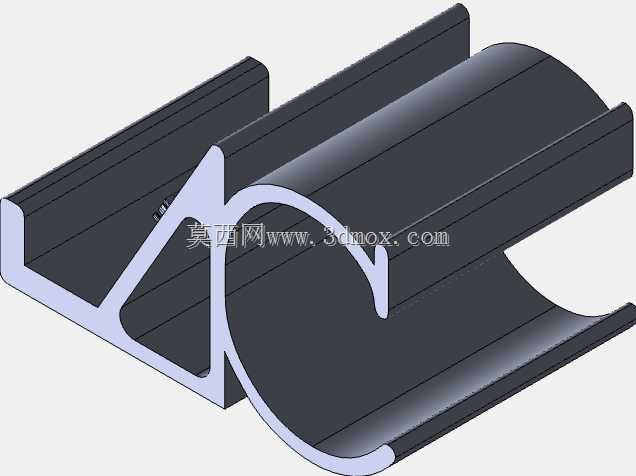

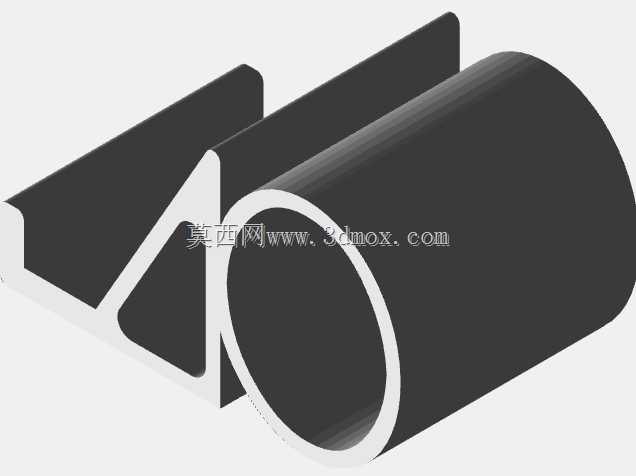

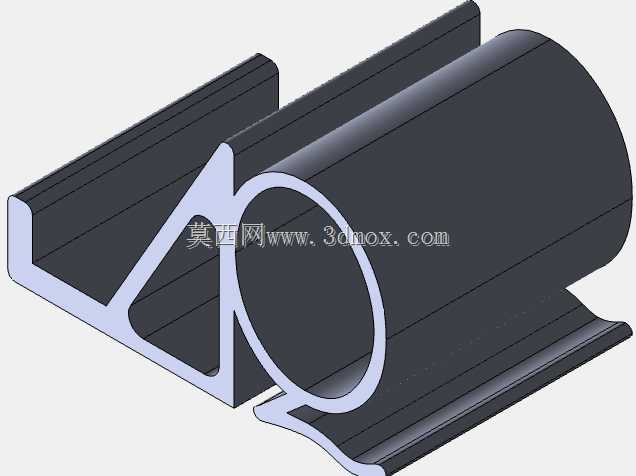

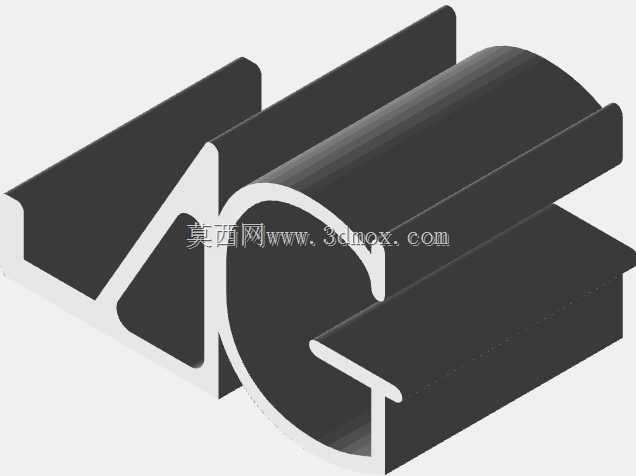

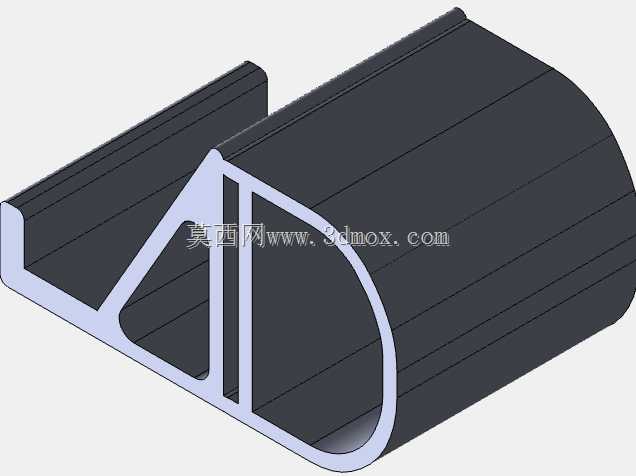

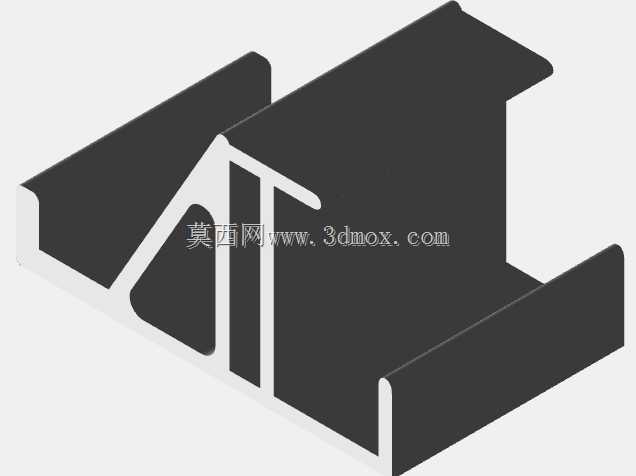

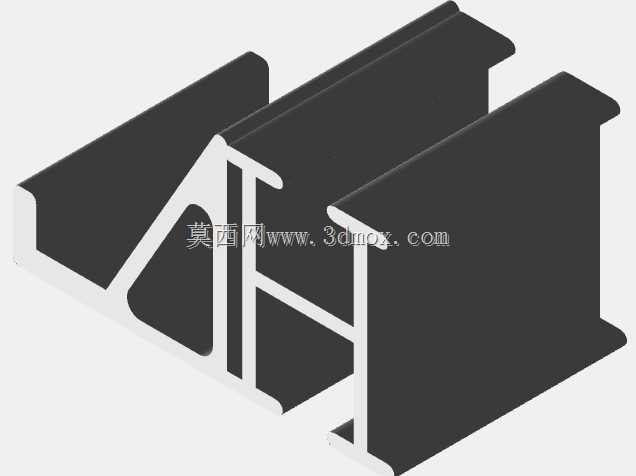

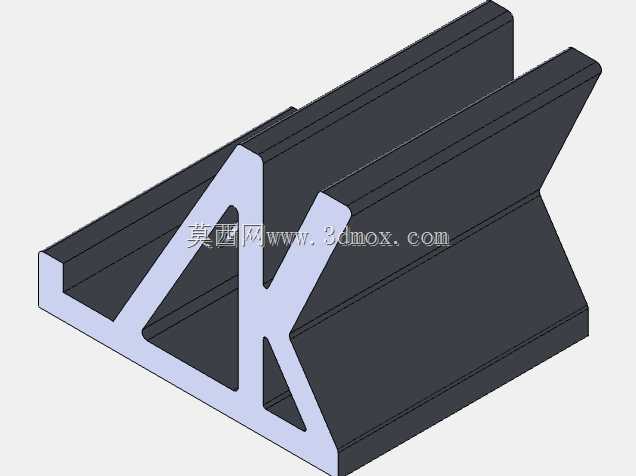

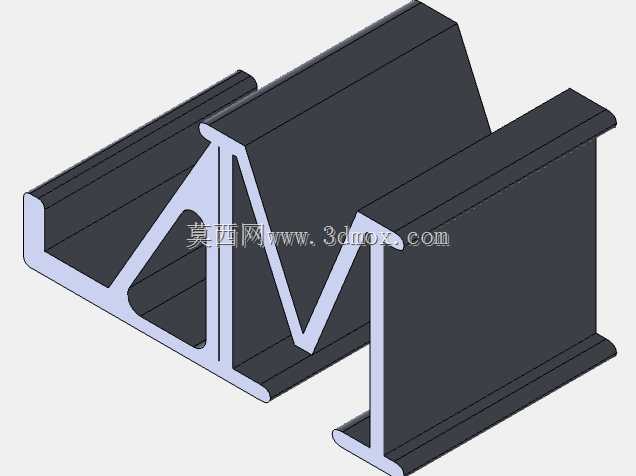

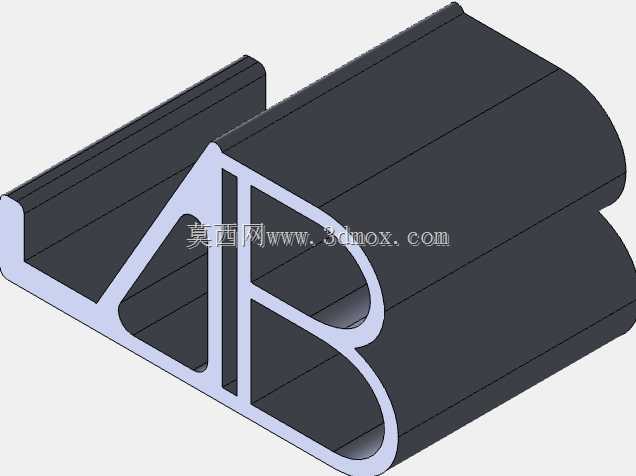

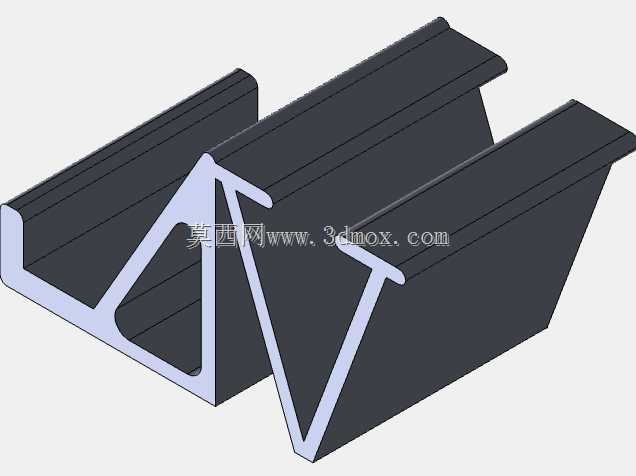

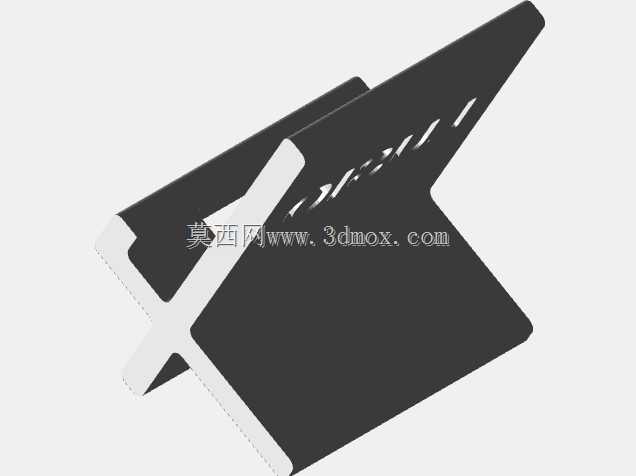

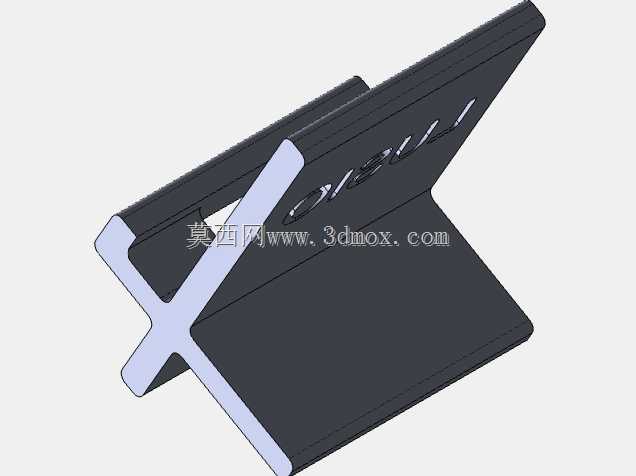

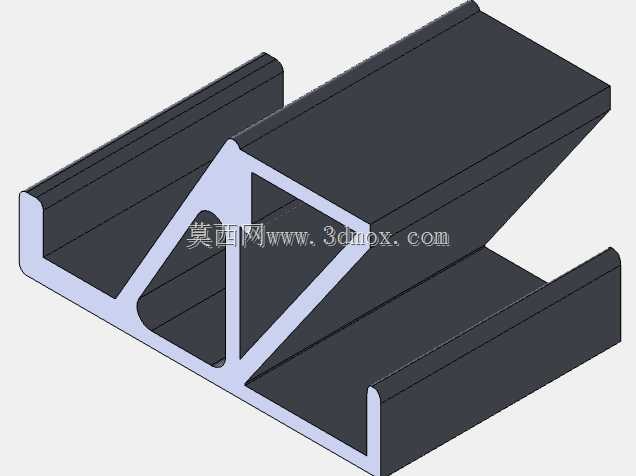

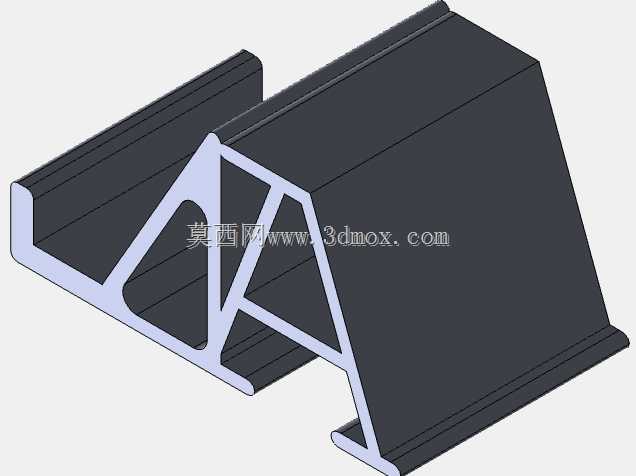

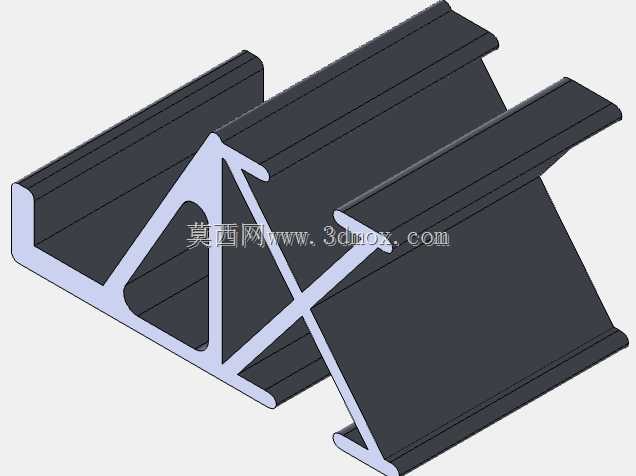

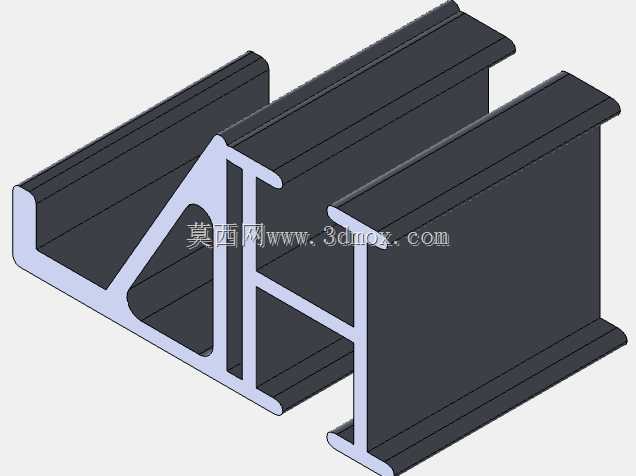

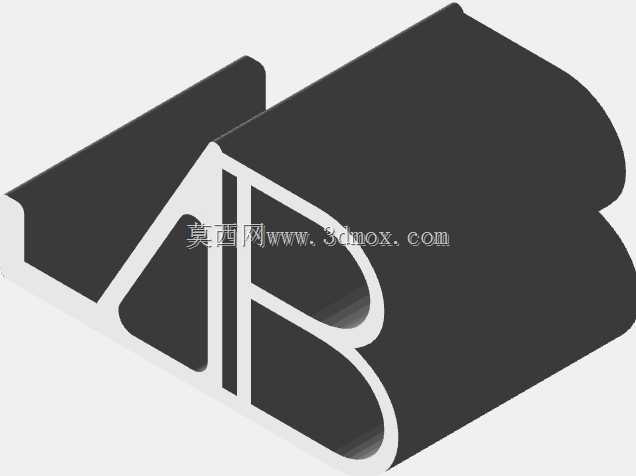

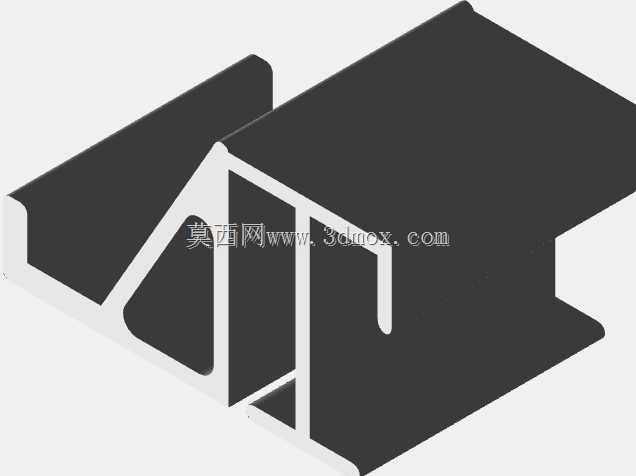

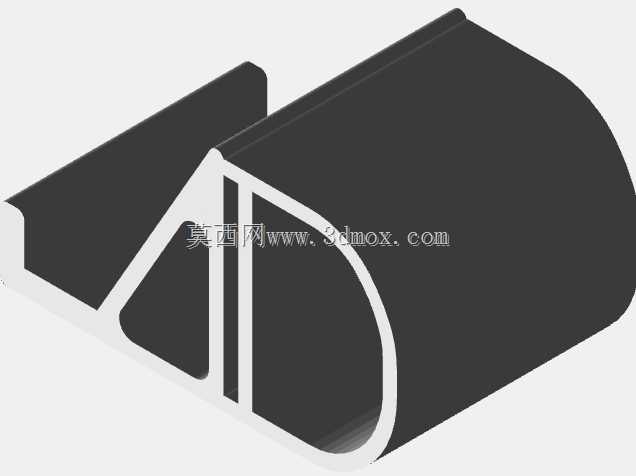

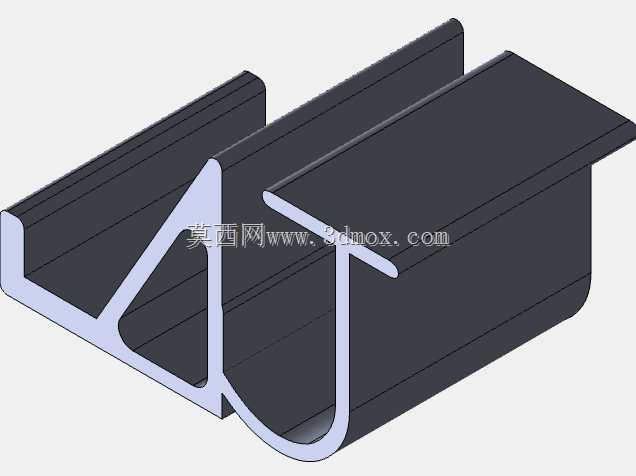

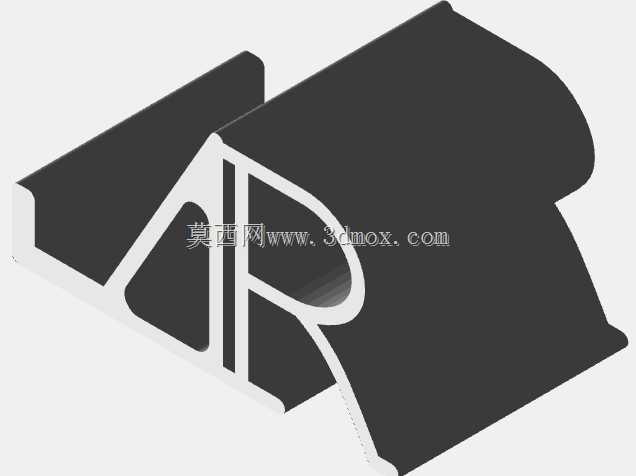

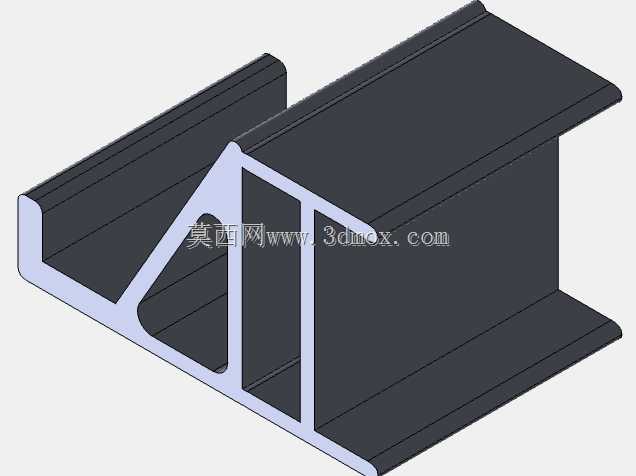

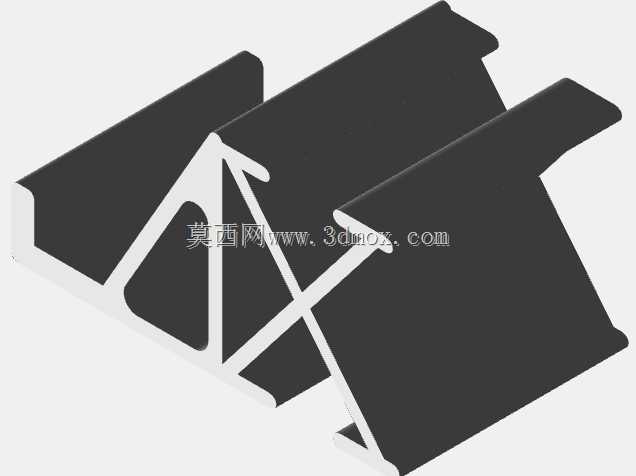

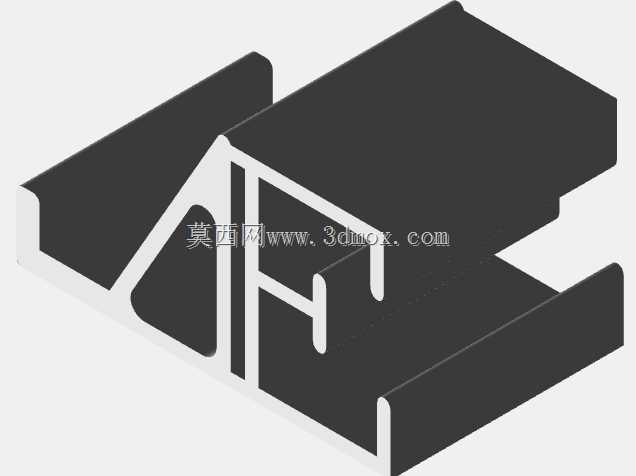

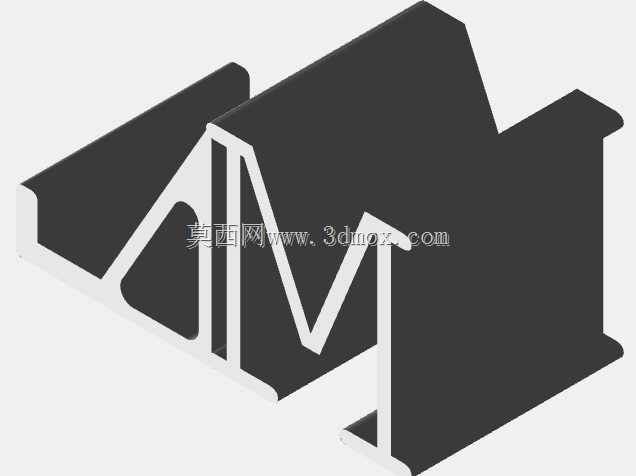

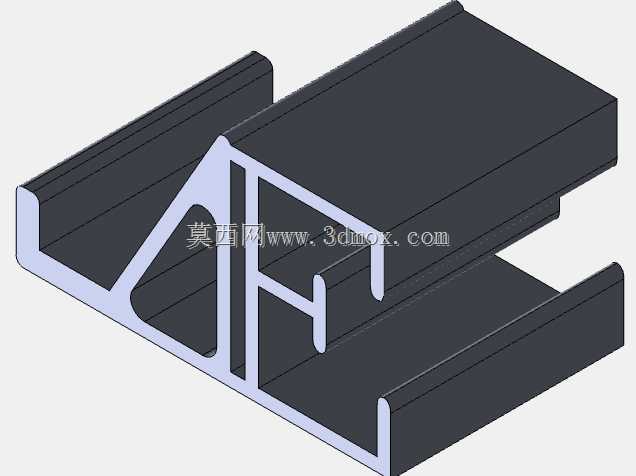

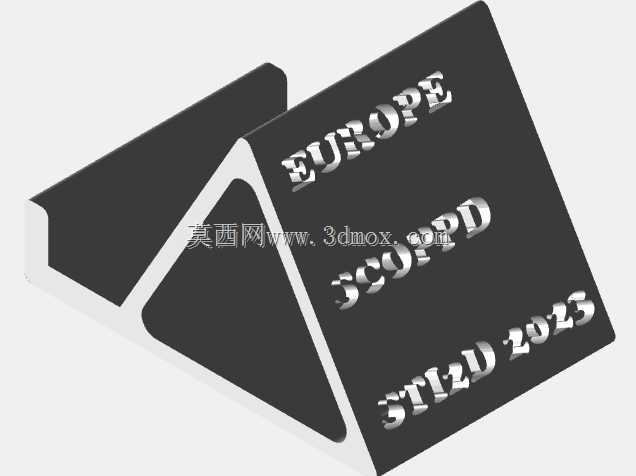

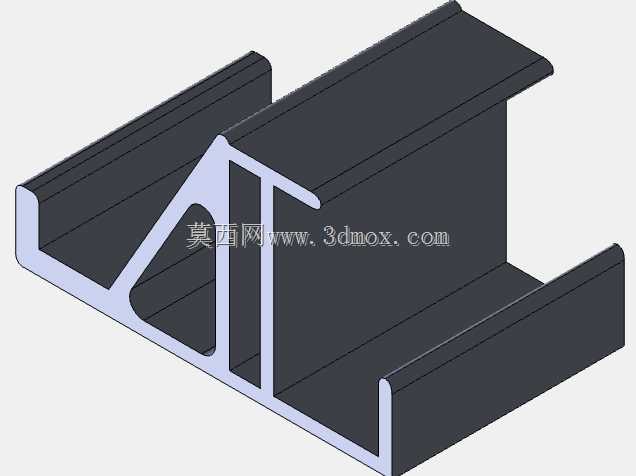

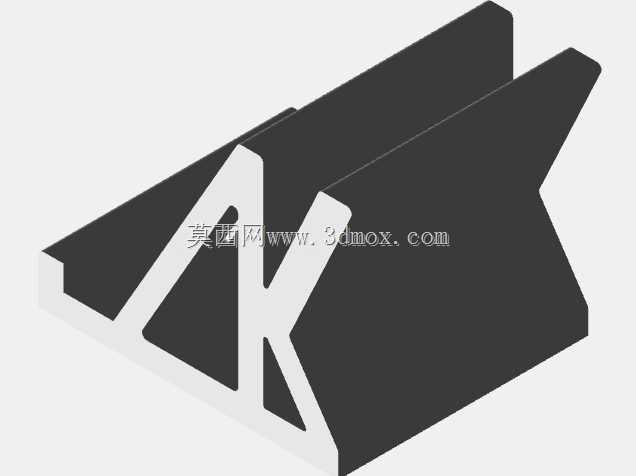

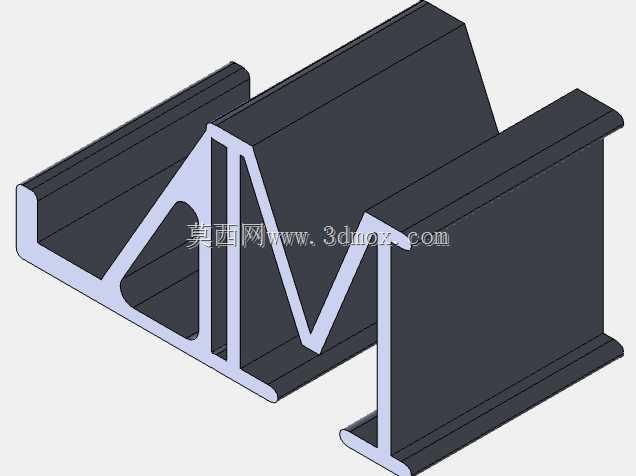

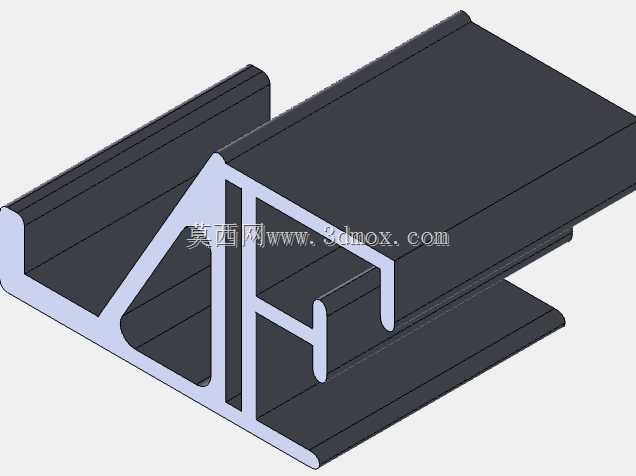

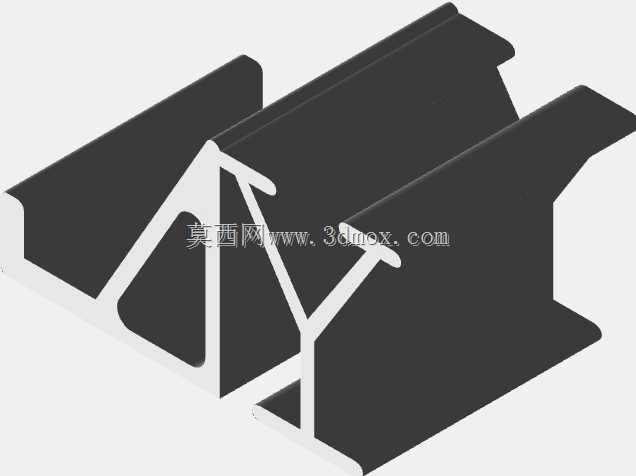

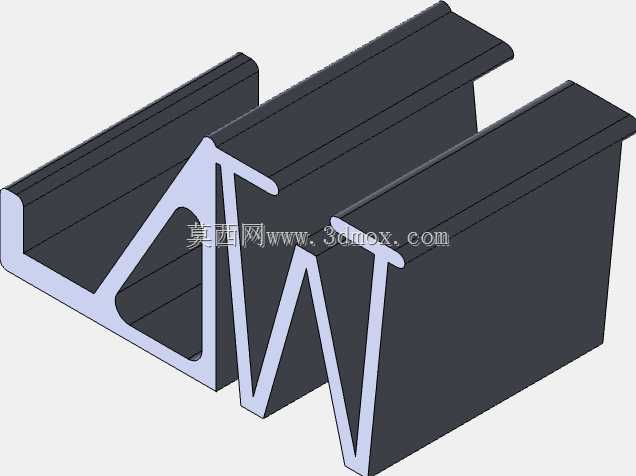

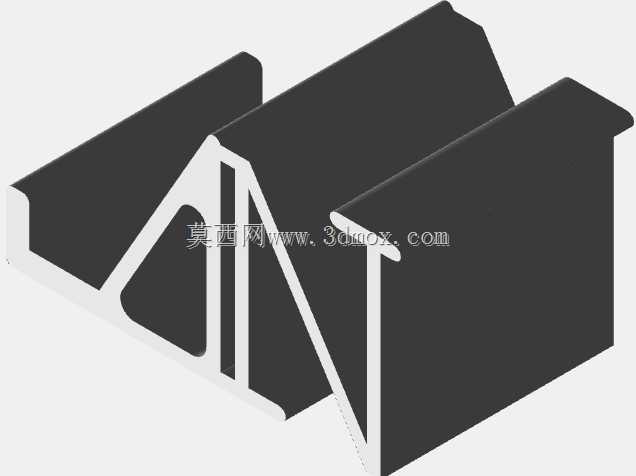

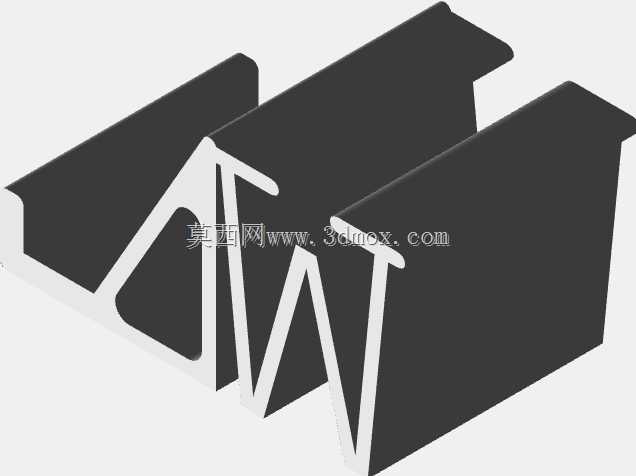

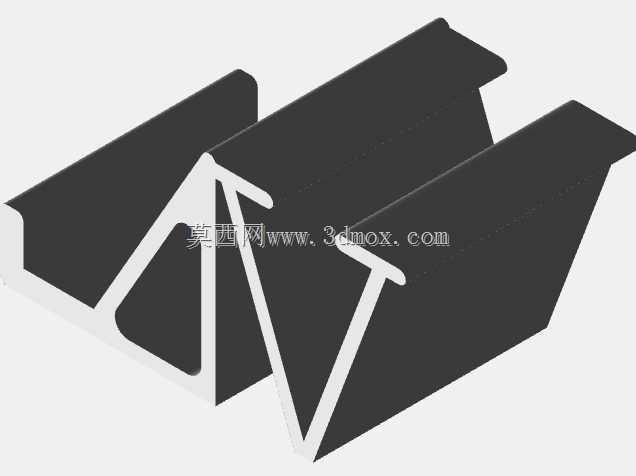

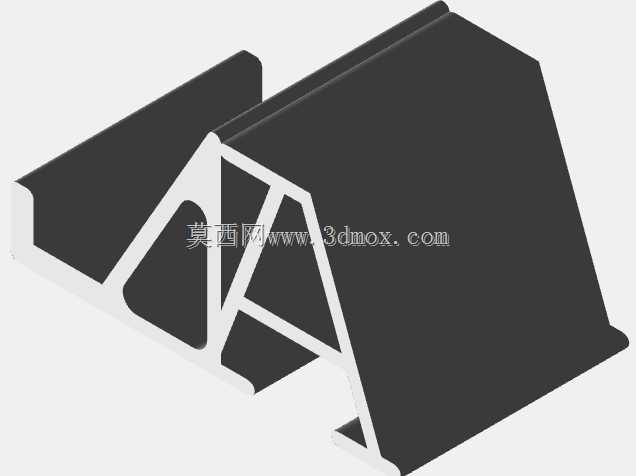

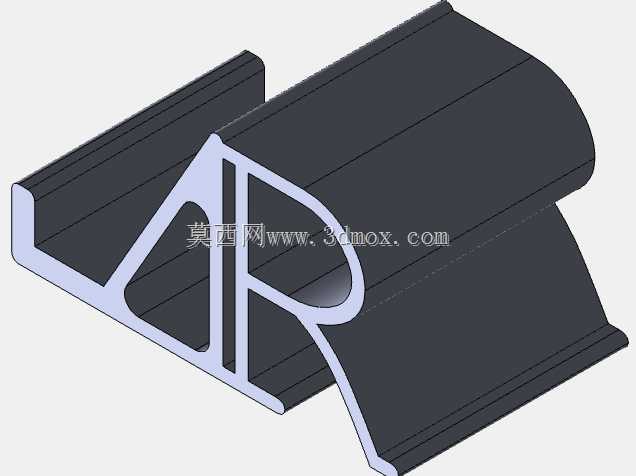

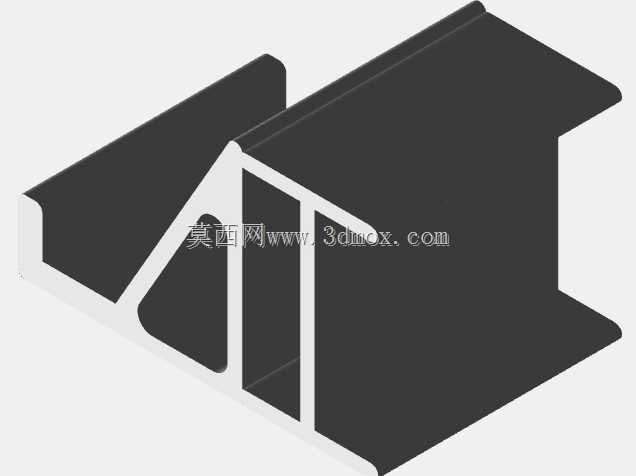

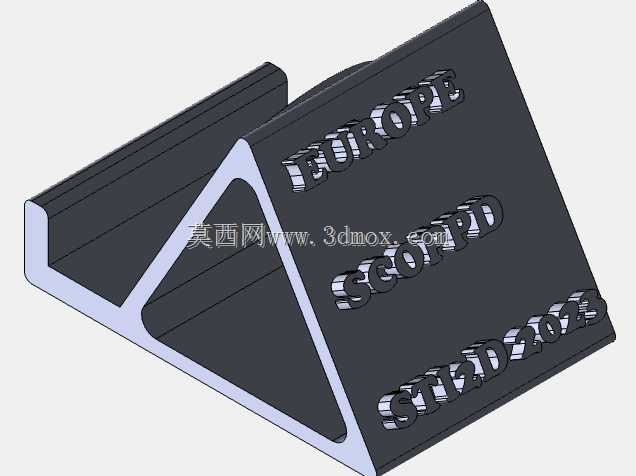

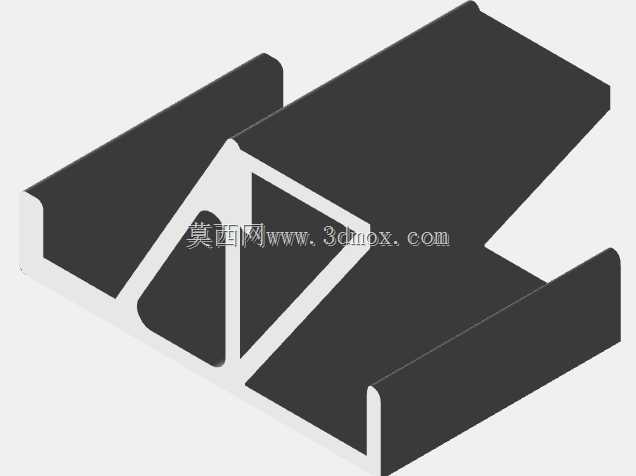

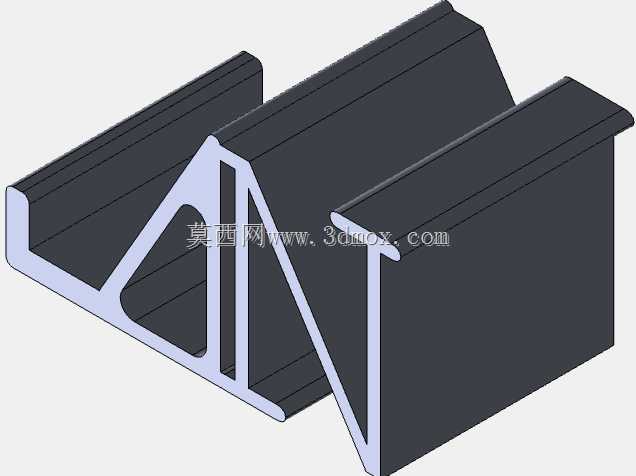

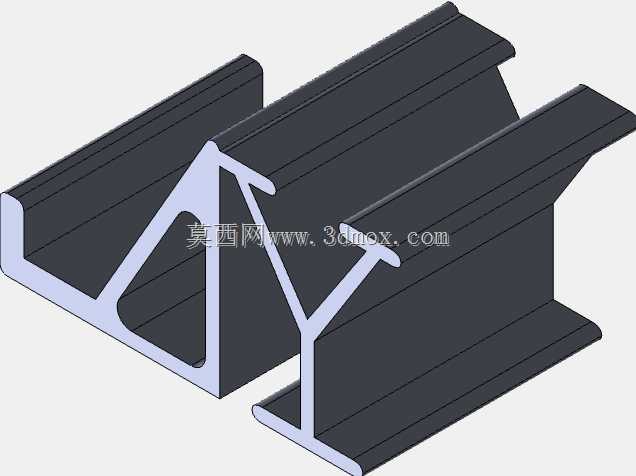

带三角加强筋的阀块配套夹持支架结构

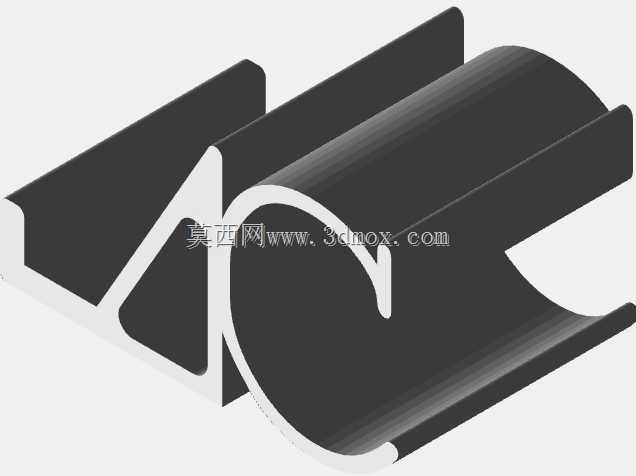

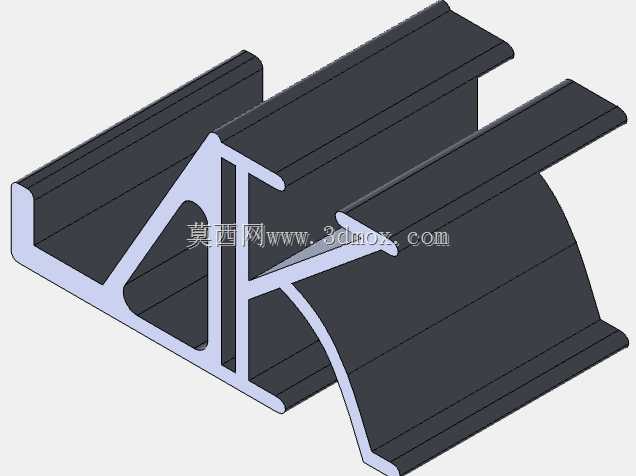

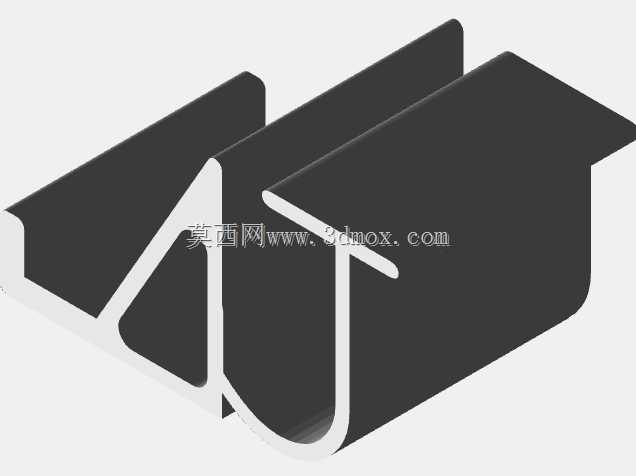

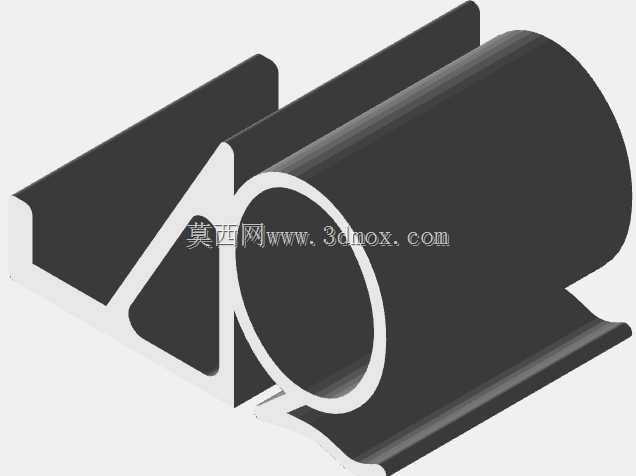

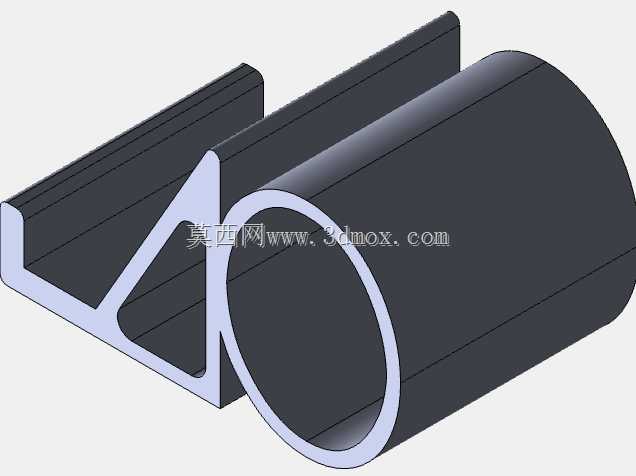

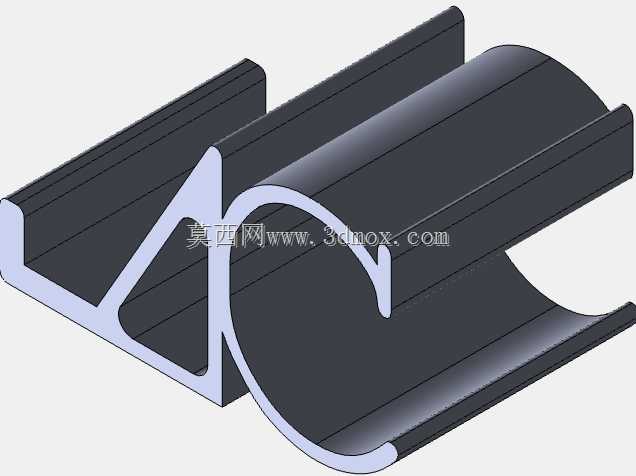

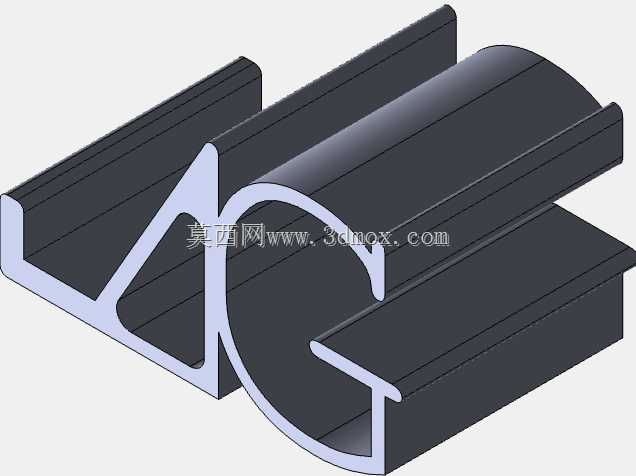

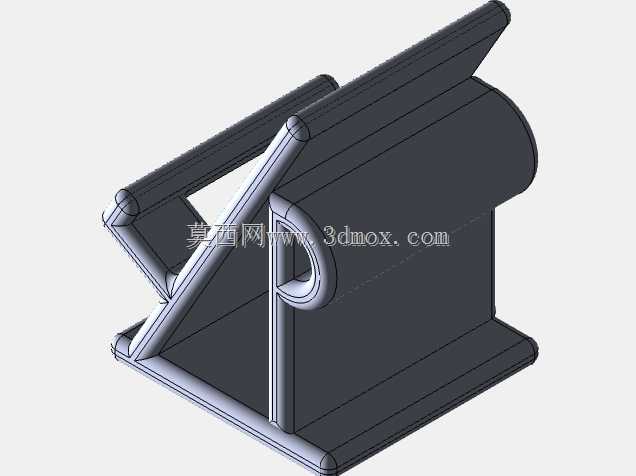

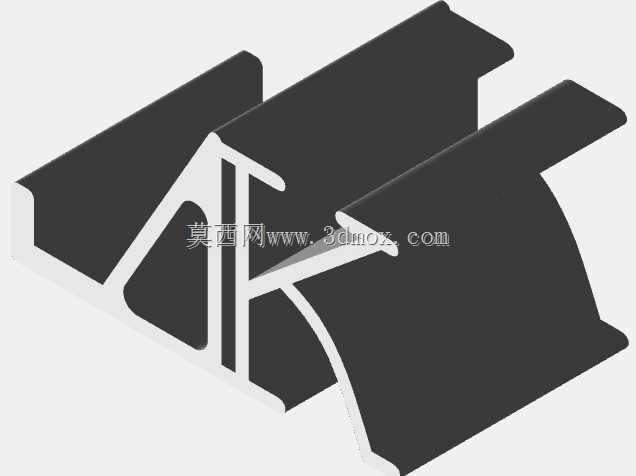

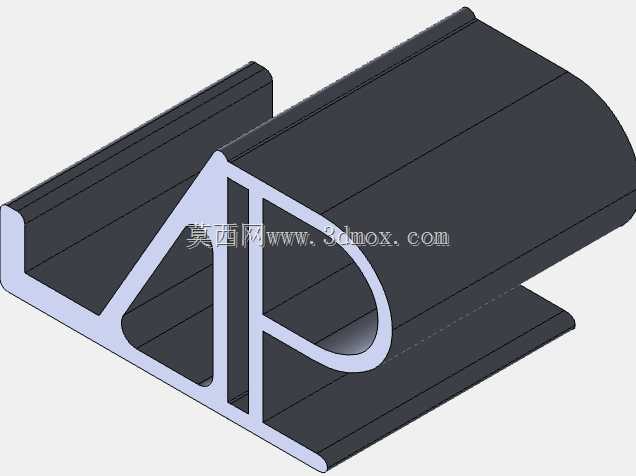

　　在液压阀组集成安装的现场工况里，这类带半圆弧抱合面与三角加强结构的夹持支架，主要用来解决阀块旁侧通油硬管、外接传感线路的排布固定问题，避免管路在设备长期运行振动下出现接头松脱、管路磕碰磨损的情况。从结构设计逻辑来看，半圆弧的抱合面是核心的定位接触面，圆弧曲率完全匹配对应外径的管路或者阀块外接圆轴段，安装时可以实现面接触贴合，相比点接触、线接触的夹持结构，能大幅降低接触面的压应力，避免长期夹持下对管路外壁或者阀块表面造成压痕损伤，也能提升夹持的静摩擦力，防止夹持件出现轴向窜动。

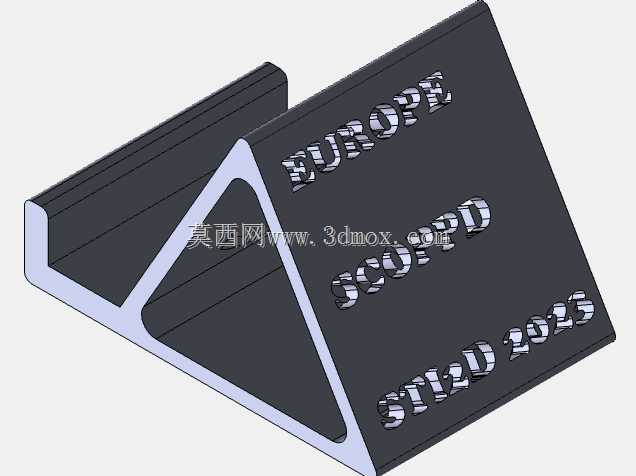

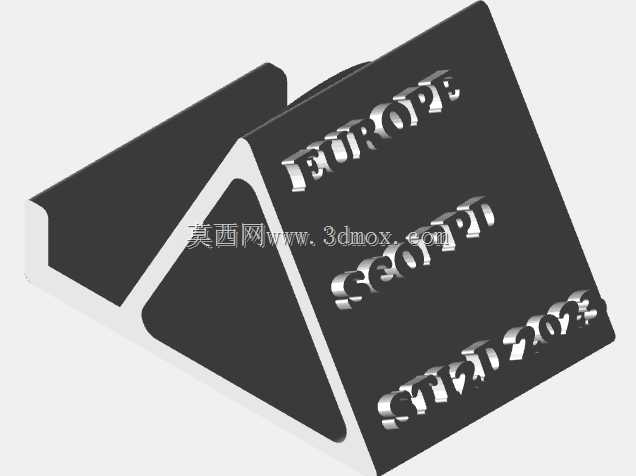

　　侧边的三角加强筋并非随意设置的装饰结构，筋板的厚度与两侧平直安装板的厚度保持一致，筋板的斜边角度经过受力校核，当夹持结构承受管路垂向重力、设备运行带来的横向振动载荷时，三角筋可以将集中在圆弧根部的弯曲应力均匀传导到两侧的平直安装板上，避免圆弧与平板衔接的位置出现应力集中导致的结构开裂，在轻量化的前提下把结构的抗变形能力提升40%以上。两侧的平直安装板上预留了等间距的安装槽位，槽位的宽度适配常用的内六角螺栓尺寸，安装时不需要额外打孔，可以根据现场实际的安装间距调整螺栓固定位置，适配不同安装基面的孔位偏差，降低现场安装的配做难度。

　　从安装边界尺寸来看，半圆弧的内径适配常规通径的液压管路外径，两侧安装板的外伸长度控制在合理范围，不会超出阀块的安装投影面，避免和阀组上的电磁阀、调压阀等外接元件出现安装干涉，支架整体的高度低于阀块上接线端子的最低高度，不会影响后续的线路插拔、元件检修操作。实际应用中，这类支架除了固定管路，也可以用来夹持阀块旁侧的小型传感器走线槽，把零散的线路规整到支架侧边，让阀组周边的布线更整齐，减少线路被液压油浸泡、被运动部件剐蹭的风险。

　　结构的壁厚设计兼顾了强度与材料成本，采用等壁厚设计也适合挤压成型或者钣金折弯焊接加工，加工时不需要复杂的工装，圆弧面可以通过冲压或者线切割一次成型，三角筋与平板的衔接位置做了小圆弧过渡，避免焊接或者铣削加工时出现应力残留，提升结构的疲劳寿命。在阀组做台架测试的时候，这类支架还可以作为临时的测点固定座，用来粘贴振动传感器、温度传感器的走线，不需要在阀块本体上额外打孔攻丝，避免破坏阀块的内部油道，对于集成度高、内部油道复杂的阀块来说，这种外接夹持的固定方式能大幅降低后期改装的风险。安装时只需要将半圆弧面贴合在待固定的管路上，两侧安装板通过螺栓固定在阀块的侧边安装面或者相邻的安装基座上，不需要做复杂的调校，拧紧螺栓后就能实现可靠固定，日常维护时松开螺栓就可以调整管路的固定位置，操作便捷。
