侧出端口带标识金属防护接线盒结构

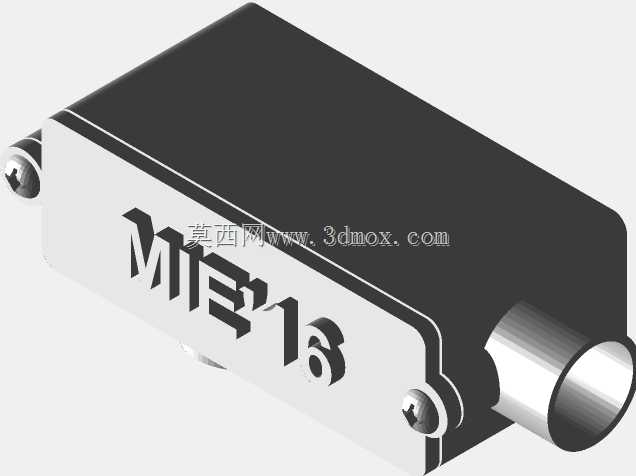

　　这款盒体结构在工业现场的电气布线、小型信号模块封装场景中适配性极强，日常在车间做小型检测单元的外置防护时，这类结构能直接替代市面上常规的塑料接线盒，应对存在切削液飞溅、金属粉尘堆积的机加工工位周边布线需求。从实际使用角度看，盒体采用方正的主体构型，侧面伸出的圆柱形接口是线缆穿入的通道，接口边缘做了加厚的翻边处理，穿装防水格兰头时不会因为拧紧力矩过大导致盒体侧壁开裂，接口位置选在盒体短边侧部，而非常规的底面或端面，能避免多台设备并排安装时线缆弯折半径不足的问题，现场布线时线缆可以顺着设备侧壁自然排布，不会出现硬折导致的线芯断裂隐患。

　　盒体上下盖的合缝位置做了内嵌式的止口结构，不是简单的平面贴合，合缝处预留了密封胶条的安装槽，实际装配时把直径适配的硅橡胶密封条压入槽内，上下盖通过边角位置的紧固件锁紧后，能达到IP65级别的防护能力，应对日常的车间洒水清扫、冷凝水滴落完全没有问题。盒体正面做了下沉式的标识刻印区域，图中呈现的凸起字符是直接在盒体本体上加工出来的，不是后期丝印或者粘贴的标签，在长期接触油污、需要经常擦拭的场景下，标识不会出现脱落、模糊的问题，现场运维人员能快速识别盒内对应的线路模块，不用反复开盖核对。从设计思路上看，整个盒体没有做多余的异形曲面，所有外壁都是平直的平面结构，一方面是加工时可以直接采用型材下料后铣削加工，不需要复杂的成型模具，小批量定制时成本控制优势明显，另一方面平直的外壁可以直接贴装在设备的安装立板上，不需要额外做适配的安装支架，盒体背部预留的沉头安装孔位，能让紧固件完全沉入盒体内部，不会在外侧凸起积灰，也不会因为外部磕碰导致紧固件松动。

　　关于安装边界，这款盒体的主体长宽比例控制在2:1左右，侧部伸出的接口长度不超过主体宽度的三分之一，在电控箱内部做嵌入式安装时，不需要预留过大的操作空间，接口中心距离盒体上下边缘的距离做了等距设计，不管是正装还是反装都能适配现场的走线方向，边角位置的紧固件采用内六角沉头螺丝，拧紧时工具不会和周边的线缆、元器件产生干涉，盒体内部的有效容积足够容纳3-4个接线端子排或者小型的信号转换电路板，内壁做了0.5毫米的圆角过渡，不会因为锐边割破线缆的绝缘层。实际在做结构验证的时候，这类盒体的壁厚控制在1.5毫米左右，采用铝合金材质加工的话，整体重量不到200克，安装在薄壁的设备护板上也不会出现下坠变形的问题，侧部接口的内孔直径适配常规的M12格兰头，能穿入3-4根0.5平方的信号线缆，满足小型检测单元的接线需求，合缝位置的止口深度在1毫米左右，即使上下盖存在0.1毫米的加工公差，也能保证密封胶条的压缩量在合理区间，不会出现密封失效或者合盖困难的问题。

　　和市面上常见的通用接线盒相比，这款结构的标识区域和盒体一体化设计，避免了现场运维时标识脱落导致的线路误判问题，侧出接口的设计也更适合设备侧壁贴装的场景，不需要额外做线缆的弯折导向，在做小型自动化设备的传感器布线、工位信号转接模块封装时，能大幅减少现场安装的调整工作量，盒体外部没有多余的凸起结构，日常清洁时用抹布直接擦拭即可，不会存在清洁死角积留粉尘、油污的问题，长期在工业现场使用也能保持外观整洁，标识清晰。
