三辊筒铝型材支架传送带结构设计

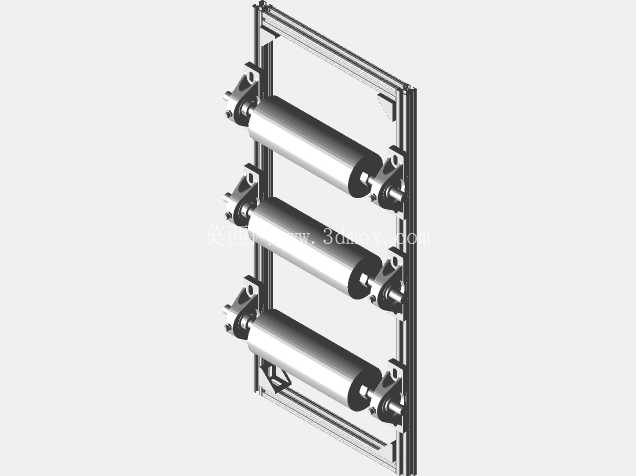

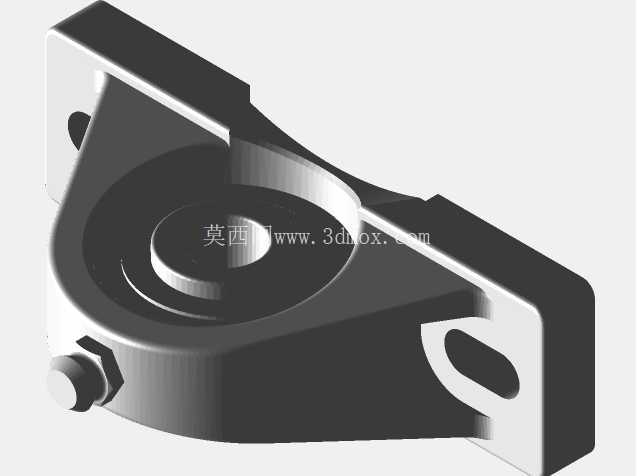

　　这套辊筒式传送带结构，核心采用三段平行布置的钢制辊筒作为承载输送面，搭配工业铝型材拼装的侧装机架，整体结构紧凑，适配小尺寸工件的短距离转运场景，常见于小型装配工位间的工件流转、DIY自动化教学实训台搭建、轻载物料的工序间传递等工况，单段辊筒的承载能力针对10kg以内的规整工件设计，可满足电子元器件组装、小型五金零件分拣、文创产品包装线的输送需求。从结构设计逻辑来看，机架部分选用标准欧标铝型材搭建，无需额外焊接加工，所有连接位置均采用配套角件与T型螺栓锁紧，安装时可根据实际工位的输送长度需求，灵活增减辊筒数量、调整机架整体跨度，侧装的辊筒支座采用沉头螺栓固定在铝型材的T型槽内，辊筒两端配置深沟球轴承，转动阻力小，空载状态下手动拨动即可顺畅转动，若需搭配动力驱动，可在任意一端辊筒的轴伸端加装同步带轮或链轮，通过电机带动实现自动输送，无需对原有机架结构做大幅改动。

　　安装边界方面，整套结构的宽度方向以铝型材外侧为基准，预留的安装空间需比机架整体宽度多留出50mm的操作余量，方便后期对辊筒轴承做润滑维护、调整辊筒的平行度；高度方向可根据对接工位的台面高度，更换不同长度的铝型材支腿来适配，支腿底部可加装脚杯实现水平调节，应对地面不平整的安装场景。辊筒的表面采用光滑镀锌处理，既可以减少工件输送过程中的摩擦阻力，也能避免长期使用后表面锈蚀污染输送工件，相邻辊筒之间的间隙控制在30mm，可防止尺寸过小的零件从间隙掉落，同时兼顾辊筒转动时的互不干涉。

　　在实际应用中，这类无动力辊筒传送带常作为自动化生产线的衔接段使用，比如在3D打印工件后处理工位与分拣工位之间，依靠工件自身重力或人工推送实现流转，也可加装在小型工作台侧边作为临时待加工件的存放输送架，相比皮带式传送带，辊筒结构的耐磨损性能更强，接触尖锐金属工件时不会出现皮带划伤、破损的问题，后期维护仅需定期对轴承位置加注润滑脂即可，运维成本更低。设计过程中重点校核了辊筒的挠度变形，在额定承载状态下，辊筒中部的最大变形量控制在0.2mm以内，避免长期负载后辊筒弯曲导致工件输送跑偏，铝型材机架的连接位置均做了防松处理，设备运行时不会出现机架晃动、连接螺栓松动的问题。

　　针对DIY项目的搭建需求，所有零部件均采用市面上容易采购的标准件，无需定制特殊加工件，普通爱好者仅需使用内六角扳手即可完成整机组装，组装过程中可通过塞尺调整相邻辊筒的平行度，保证工件输送时不会出现偏斜卡顿的问题，若有转向输送需求，也可将多组该传送带单元呈90度拼接，搭配转角推料机构实现工件的转向流转，拓展性较强。
