创意滚轮式翻转趣味文字摆件结构设计

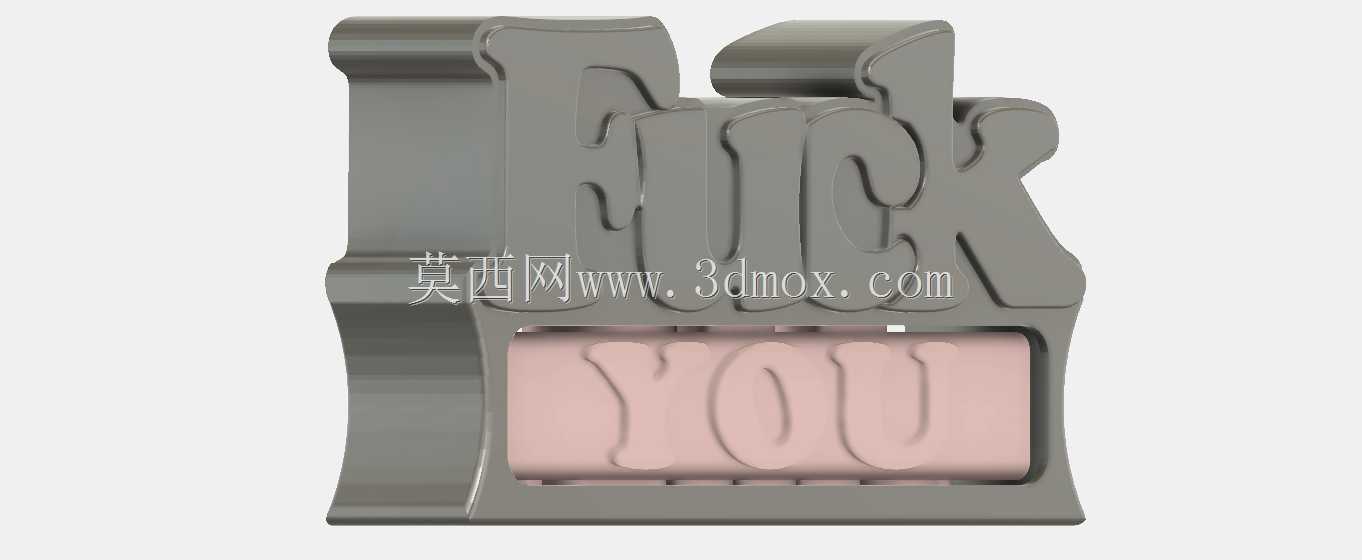

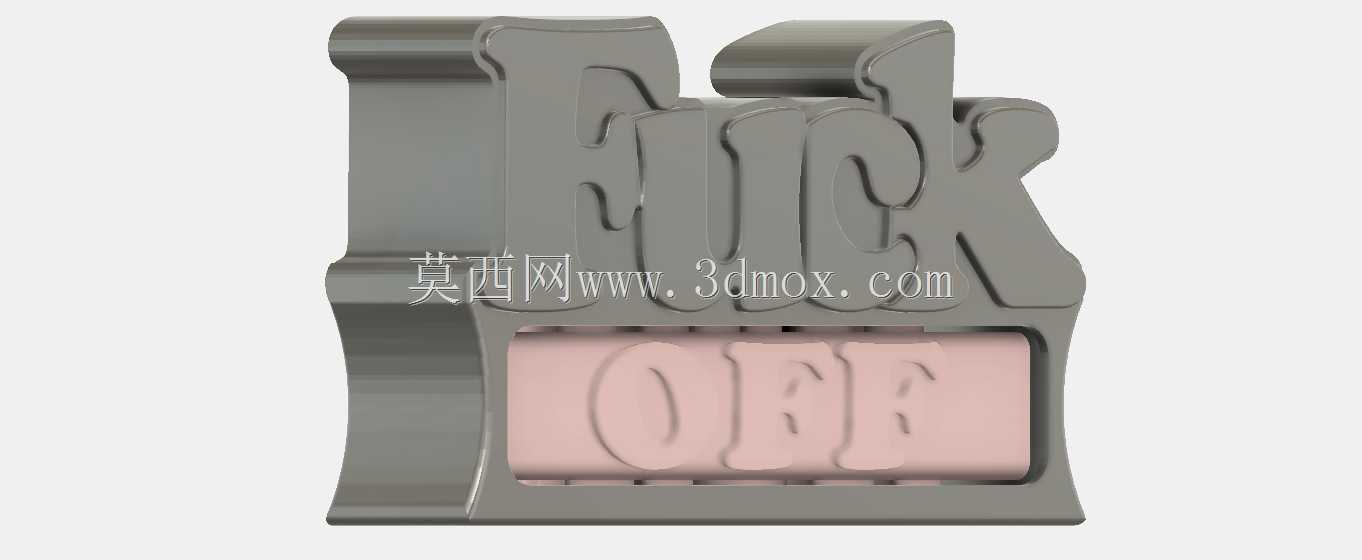

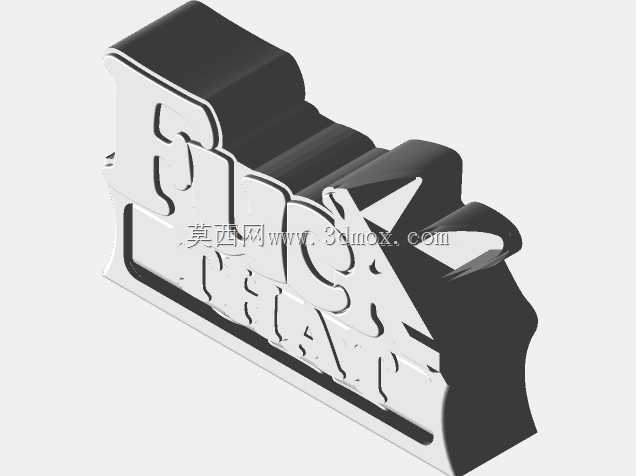

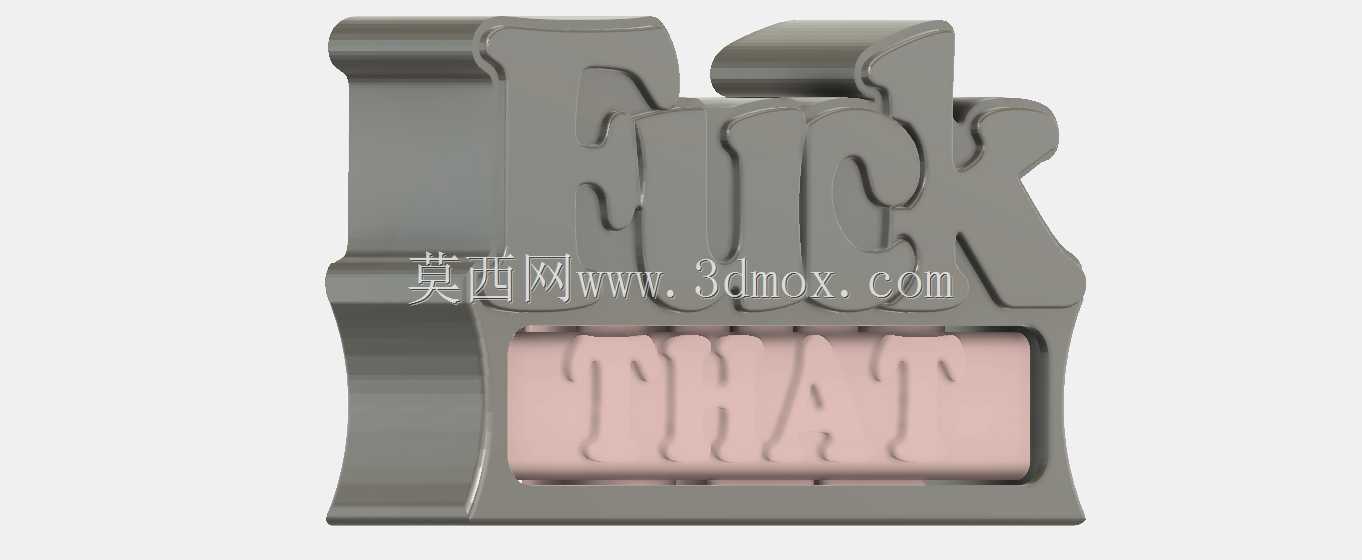

　　滚筒采用圆柱面结构，圆周方向均匀排布两组不同的文字浮雕，浮雕深度控制在1.5mm，既保证触摸时的清晰触感，又不会因为浮雕过深导致转动时与框架槽壁发生剐蹭，滚筒与转轴的配合间隙控制在0.2mm，保证转动时的阻尼感适中，不会出现松垮晃动或者转动卡涩的问题，手动拨动即可完成文字内容的切换，切换到位后依靠接触面的轻微摩擦力实现位置保持，无需额外添加定位弹珠等结构，简化了整体零件数量，降低后续3D打印或者小批量注塑生产的成本。从安装边界来看，整体外轮廓尺寸控制在掌心可握持的范围，底部做平整的支撑面，放置在桌面时重心落在支撑面中心范围内，倾斜15度不会发生倾倒，无需额外固定结构即可稳定摆放。这款创意结构件的设计初衷，是面向桌面装饰、潮玩周边的实体落地需求，采用分体嵌套的结构逻辑实现文字内容的切换展示，整体采用硬质框架搭配内嵌可转动滚筒的组合形式，外框做一体化的立体文字造型，边缘做圆角过渡处理避免锐边划伤，框架中部预留矩形通槽作为滚筒的安装腔体，腔体两侧设计隐藏式转轴定位孔，无需额外紧固件即可实现滚筒的卡装固定，装配后滚筒外表面与框架外表面保持齐平，不会出现突出卡滞的问题。

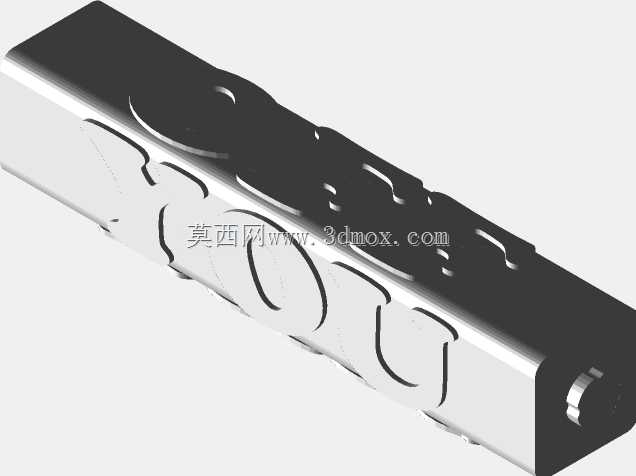

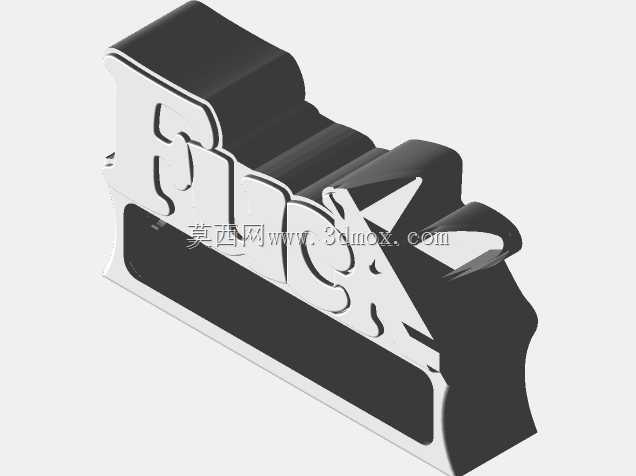

　　外框的立体文字部分做等壁厚设计，壁厚统一为2.5mm，既保证结构强度不会因为轻微磕碰发生断裂，又不会因为壁厚过大导致打印或者注塑时出现缩痕，内部做均匀的网格状加强筋，筋厚1mm，间距8mm，在不增加整体重量的前提下提升框架的抗变形能力。滚筒部分采用空心结构设计，侧壁厚度2mm，两端的转轴与滚筒本体一体化成型，减少装配工序，转轴端部做倒角导向，装配时可以顺利卡入框架两侧的定位孔中，定位孔的深度设计为3mm，既保证转轴不会从孔中脱出，又不会因为孔深过大增加装配难度。

　　这类结构除了作为桌面趣味摆件使用外，还可以拓展应用到文创产品、解压玩具的设计中，通过更换滚筒表面的文字或者图案内容，适配不同的使用场景，比如替换成节日主题文字可以作为节庆小礼品，替换成品牌标识可以作为周边宣传物料。设计过程中重点考虑了小批量生产的工艺适配性，所有零件均采用无倒扣设计，不管是采用FDM3D打印还是光固化打印，都不需要添加支撑结构即可直接成型，后续如果开模做注塑生产，分型面设置在框架的底部平面，滑块结构仅需处理两侧的转轴孔，模具结构简单，量产成本可控。

　　细节处理上，所有文字浮雕的边缘都做0.3mm的圆角过渡，避免成型后出现锐边，同时提升触摸的手感，框架底部可以根据需求粘贴防滑胶垫，进一步提升放置时的稳定性，胶垫的安装位预留0.5mm深的沉槽，粘贴后胶垫不会突出底面，保证摆放平整。转动结构的阻尼可以通过调整转轴与定位孔的配合间隙来适配不同的使用需求，如果需要更紧致的转动手感，可以将间隙缩小到0.1mm，如果需要更顺滑的转动效果，可以将间隙放大到0.3mm，同时可以在转轴处添加少量润滑脂，进一步提升转动的流畅度，避免长期使用后出现磨损卡顿的问题。整体结构没有复杂的曲面特征，建模过程中采用拉伸、拔模、倒圆角等基础特征即可完成，参数化设计的逻辑下，可以快速调整整体尺寸、文字内容、浮雕深度等参数，快速衍生出不同尺寸、不同主题的同系列产品，适配不同的使用场景需求。
