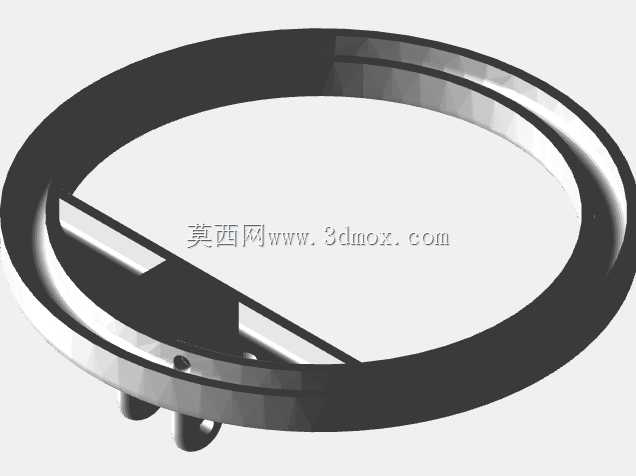

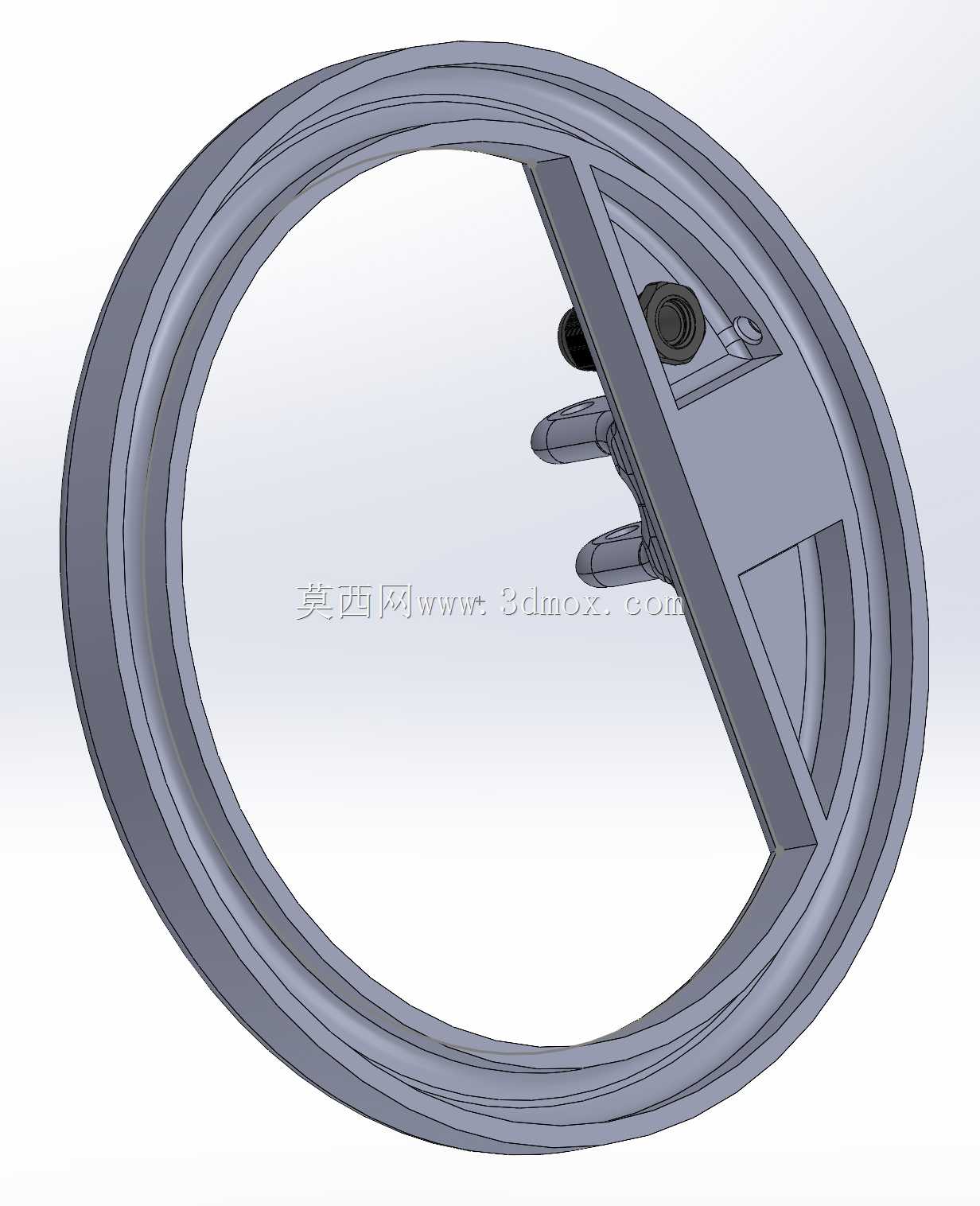

8.9英寸金属探测器线圈防护外壳结构

　　这款8.9英寸规格的线圈外壳，是手持及地下金属探测设备的核心防护承载部件，主要适配户外探宝、工地管线排查、安检入口金属筛查、废旧金属回收分拣等场景下的探测端使用，直接决定探测线圈的使用寿命与探测信号稳定性。从实际工程应用角度看，金属探测器的线圈部分长期处于户外复杂工况，会频繁接触砂石、潮湿泥土、磕碰硬质障碍物，同时线圈本身的漆包线绕组、信号传输线路都需要稳定的固定与电磁屏蔽防护，这款外壳的设计完全围绕这些实际使用痛点展开。

　　整体采用环形薄壁结构，8.9英寸的外径尺寸刚好匹配对应规格的探测线圈绕组安装需求，内部预留的环形槽位可以完整嵌入绕制完成的线圈组，槽位的公差控制在0.2mm以内，既可以保证线圈安装后不会出现晃动偏移，避免探测过程中因线圈位移产生信号误报，也不会因为过盈量过大挤压漆包线造成绝缘层破损。外壳侧面集成的加强筋结构并非随意布置，而是沿着线圈出线方向做了斜向延伸，一方面可以提升整体环形结构的抗挤压强度，在外壳受到侧向冲击力时，加强筋可以将应力分散到整个环形壳体上，避免薄壁处出现开裂；另一方面加强筋内部预留了线缆穿装通道，从线圈引出的信号线缆与供电线缆可以顺着通道延伸到设备手柄端，通道内壁做了圆角过渡处理，避免穿线时划伤线缆外皮，同时通道末端预留了标准M12x1.5规格的电缆接头安装位，可以直接匹配通用规格的防水电缆接头，保证线缆引出位置的密封防护能力，满足雨天、泥泞环境下的使用要求。外壳的环形端面做了阶梯式止口设计，安装时可以配合密封胶圈实现上下壳体的压合密封，防护等级可以达到IP65级别，有效阻挡泥水、灰尘进入壳体内部侵蚀线圈绕组。从安装边界来看，这款外壳的安装孔位全部集成在内部加强筋的平面上，不需要在环形薄壁上额外打孔，避免破坏壳体的整体结构强度，安装孔位的间距适配主流8.9英寸金属探测器的手柄连接支架，不需要额外做转接件就可以直接装配，替换现有损坏的线圈外壳时不需要改动设备原有结构。

　　在实际探测作业中，外壳的环形平面与探测面保持平行，壳体材质选用非金属耐磨工程塑料，不会对金属探测的电磁场产生干扰，同时外壳的壁厚控制在3mm，既保证足够的耐磨抗冲击性能，也不会因为壁厚过厚造成探测信号的衰减，影响实际探测深度与灵敏度。外壳内侧预留了屏蔽层粘贴位，安装线圈时可以在壳体内壁粘贴铜箔屏蔽层，屏蔽外界电磁信号对线圈的干扰，提升复杂电磁环境下的探测稳定性，比如在靠近高压电线、通讯基站的区域作业时，屏蔽层配合外壳的结构固定，可以有效降低杂波信号的影响，减少误报概率。

　　从结构设计的合理性来看，这款外壳没有多余的冗余结构，所有的结构特征都服务于线圈固定、线缆防护、抗冲击、密封防水这些实际功能需求，环形边缘做了R2的圆角处理，避免使用过程中尖锐边缘划伤操作人员，同时在探测时贴地移动也不会被地面的凸起物卡住，移动过程更加顺滑。针对长期户外使用的磨损问题，外壳的环形底面做了0.5mm的加厚耐磨层，贴地移动时的磨损主要集中在这个加厚层上，即使长期使用出现磨损，也不会磨穿壳体影响内部线圈的防护。
