小型喷气式动力装置曲面结构设计

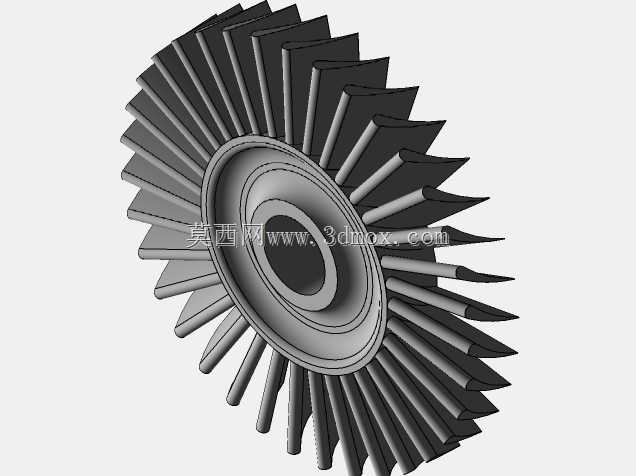

做航空动力类结构设计时，这类小型喷气式动力单元的壳体曲面建模是绕不开的环节，很多做航模动力、小型实验推进装置的结构工程师，都需要先把壳体的流道曲面、安装边界捋顺，才能开展后续的内部叶轮、燃烧室、供油管路的布局设计。从实际应用场景来看，这类小尺寸喷气动力单元，除了适配航模飞行器的推进需求，也常被用在小型高速靶机、地面高速试验台的推力模拟单元，甚至部分特种作业的气动吹扫设备上，不同场景下对壳体的曲面顺滑度、进出口的同轴度要求差异不小，比如航模用的单元会更侧重壳体重量控制，壁厚尽量做均匀减薄，而试验台用的单元则要优先保证壳体结构强度，预留足够的传感器安装位。

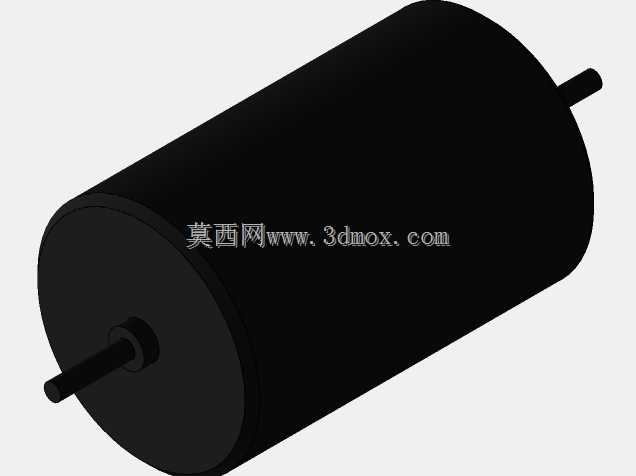

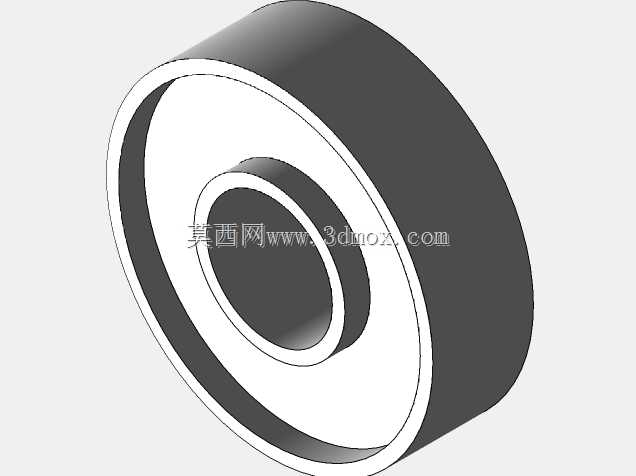

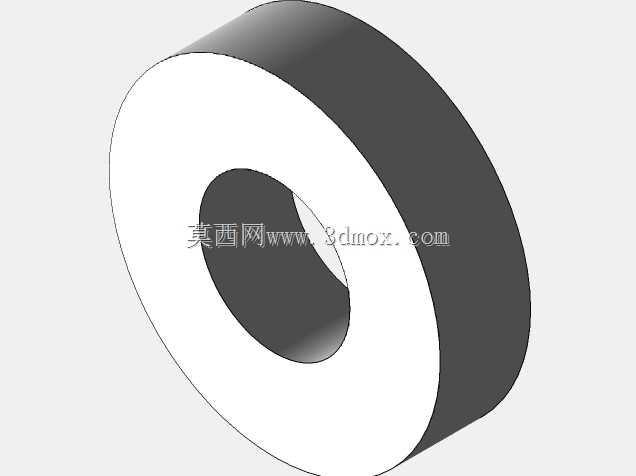

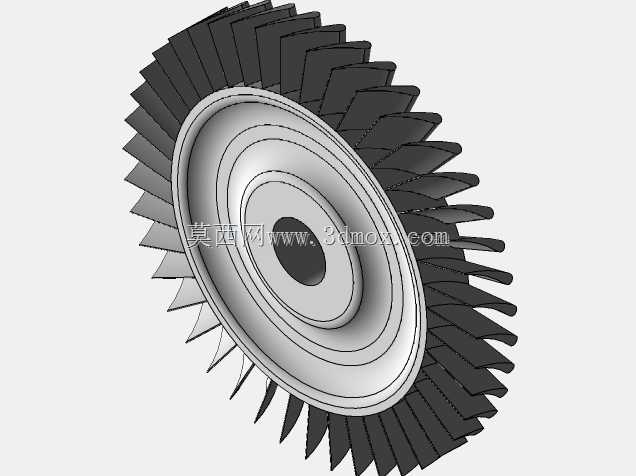

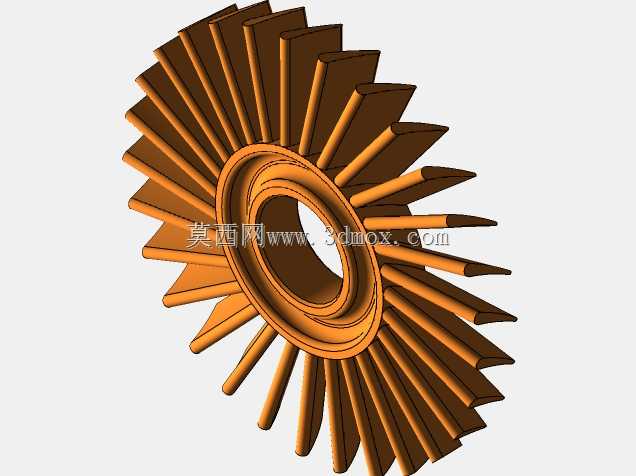

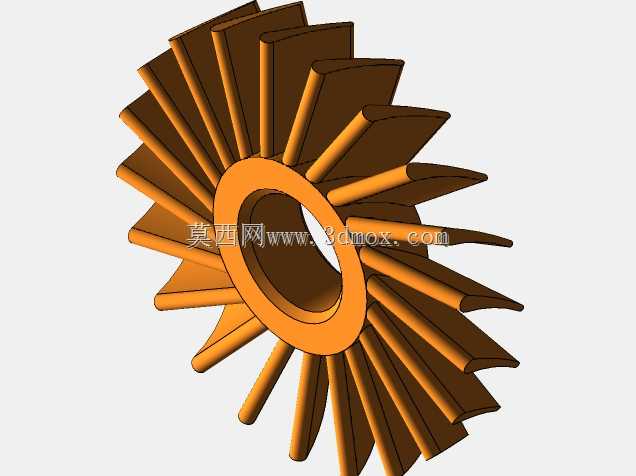

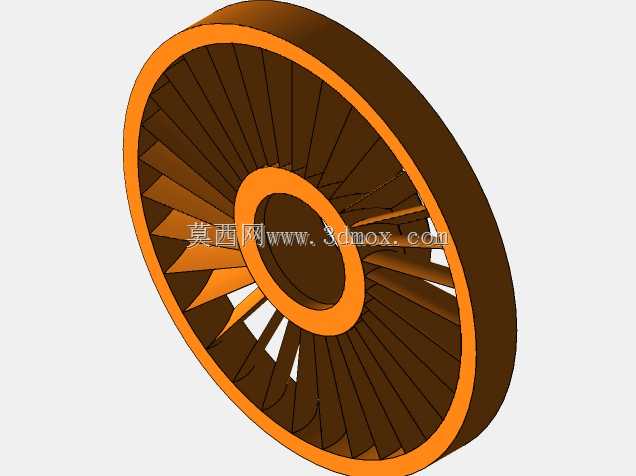

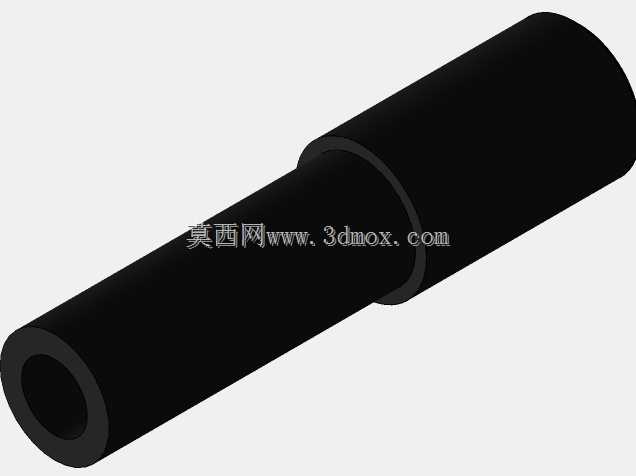

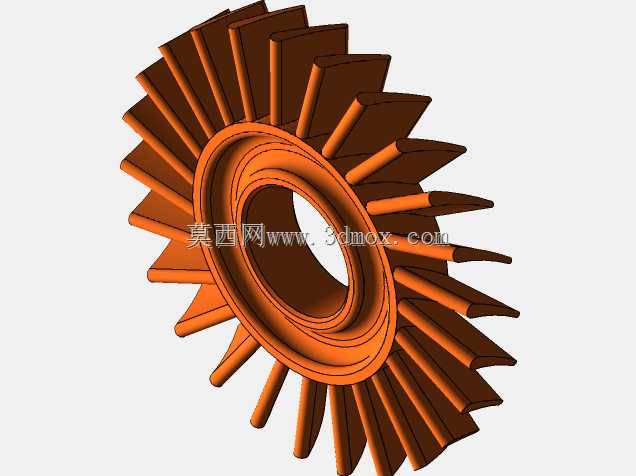

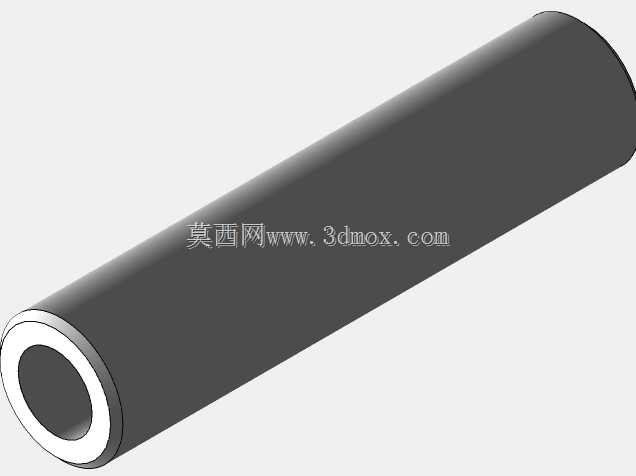

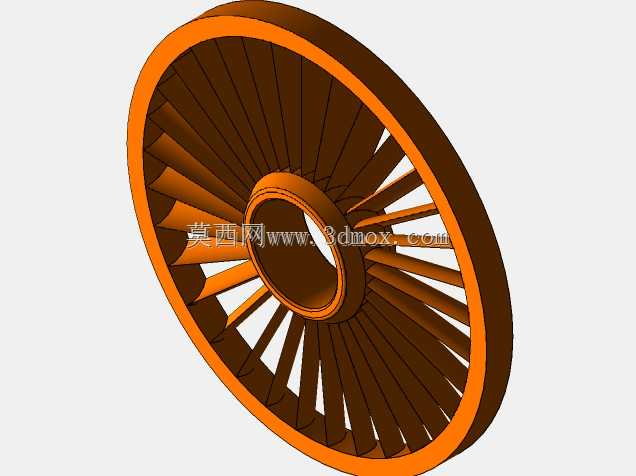

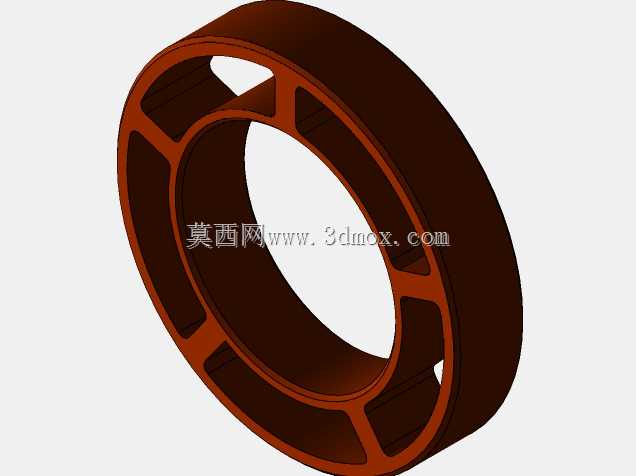

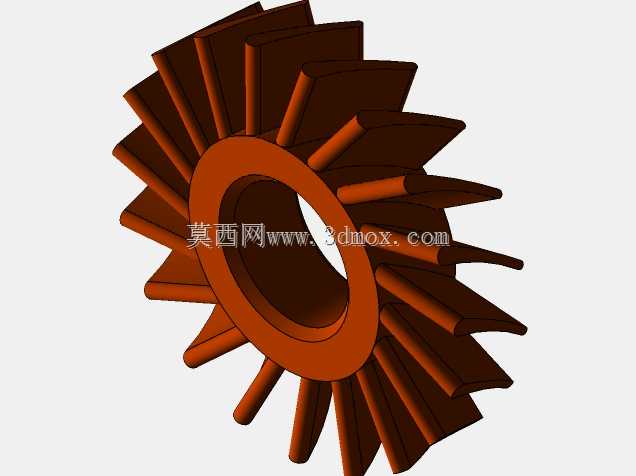

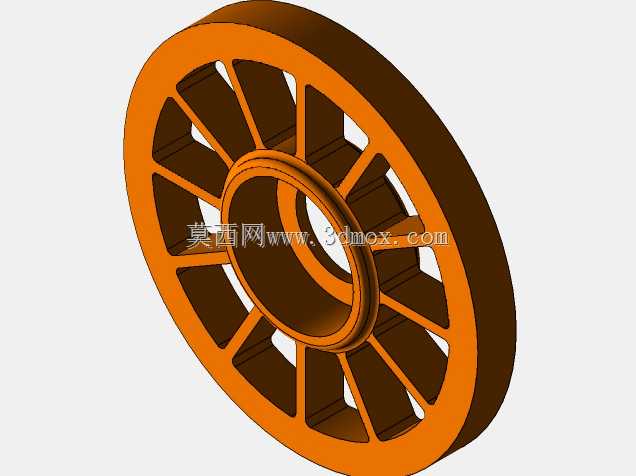

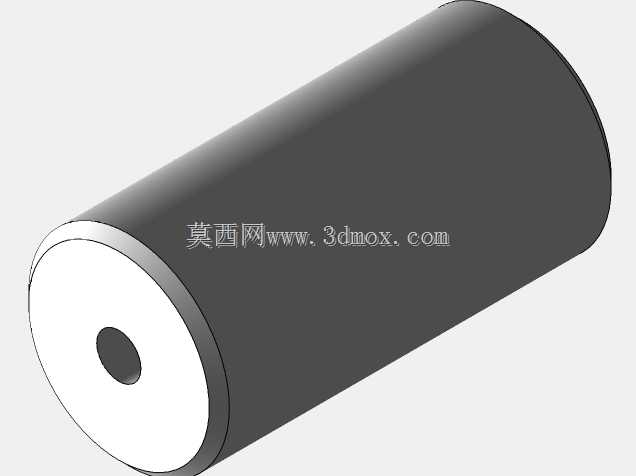

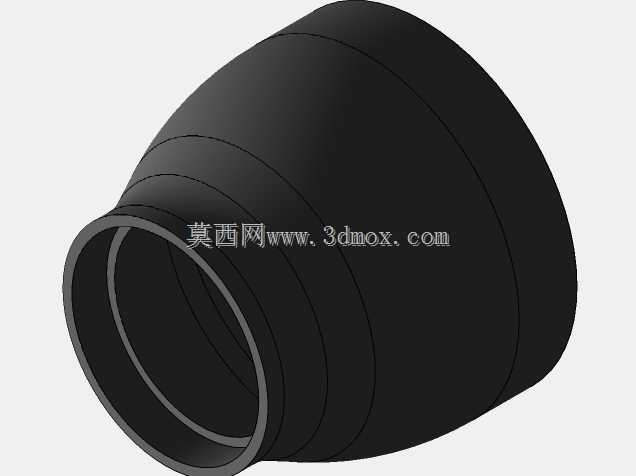

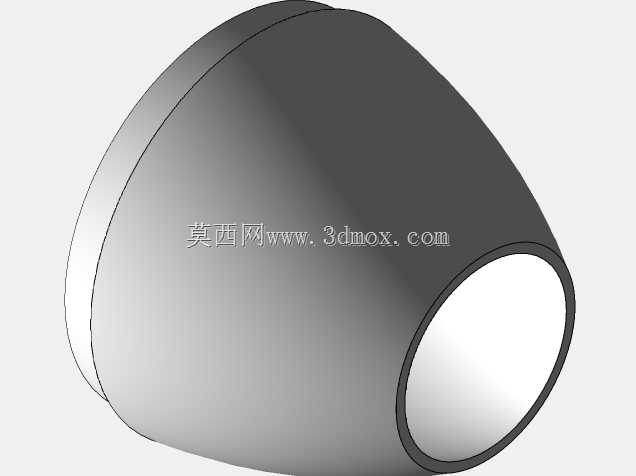

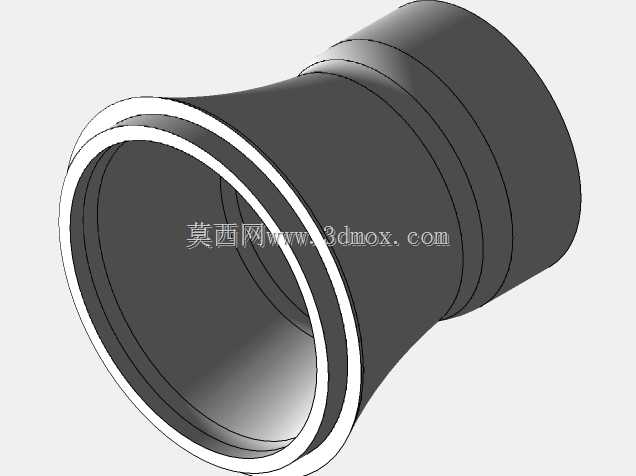

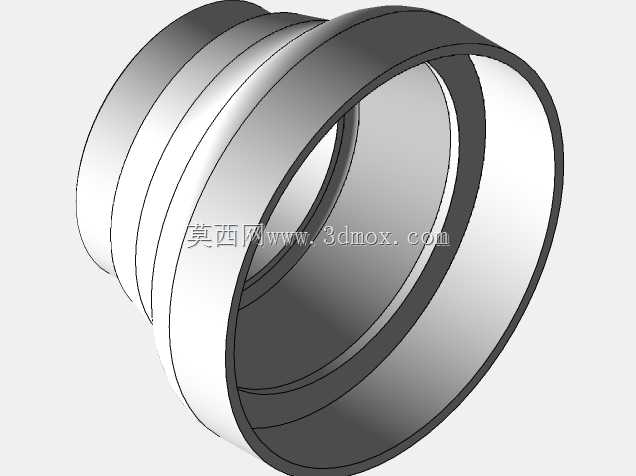

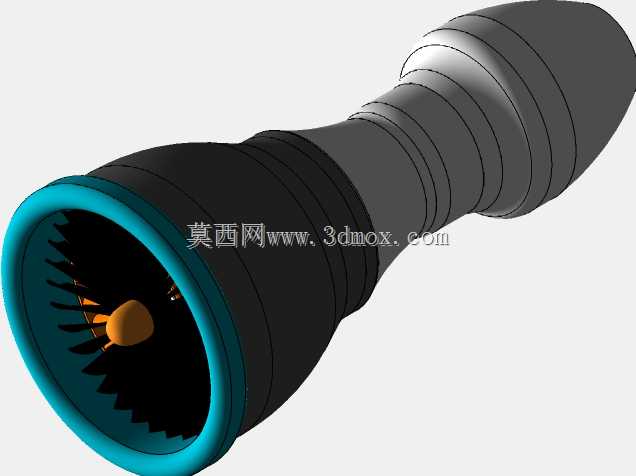

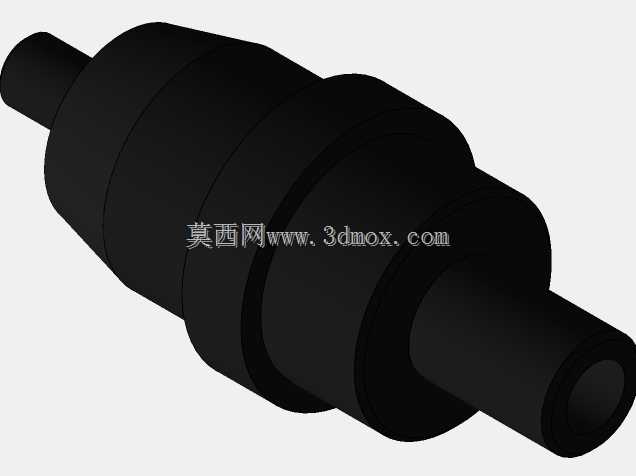

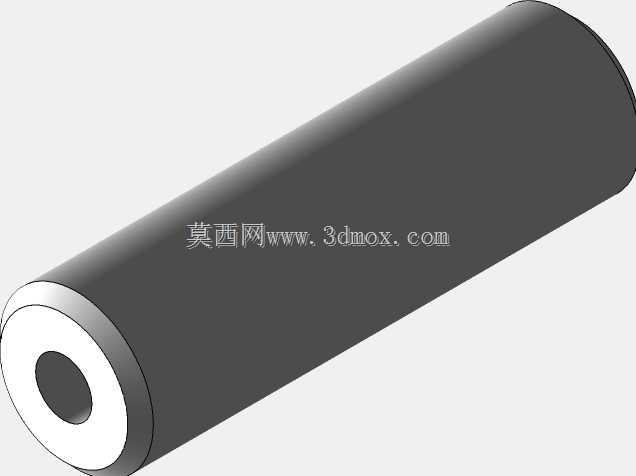

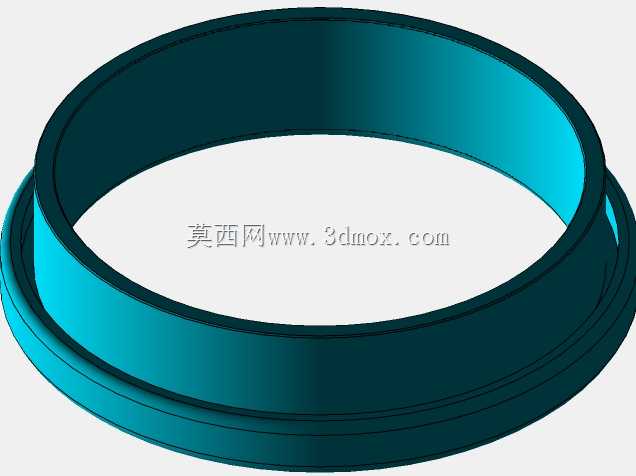

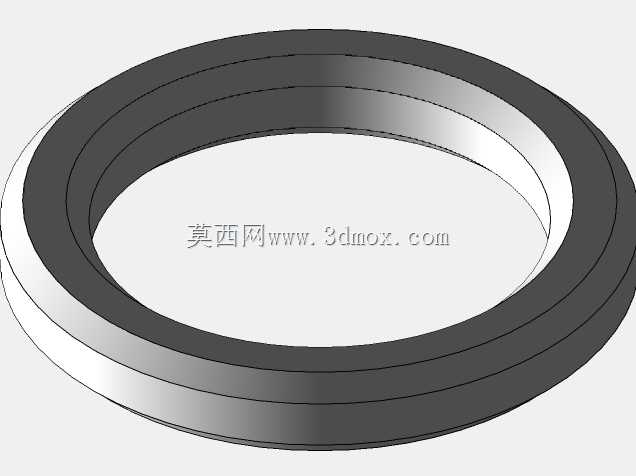

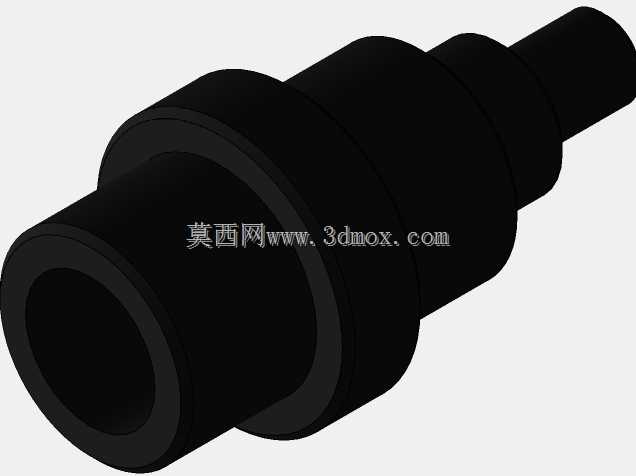

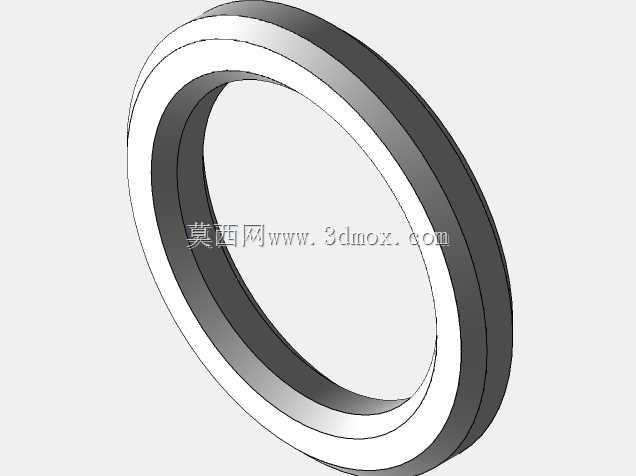

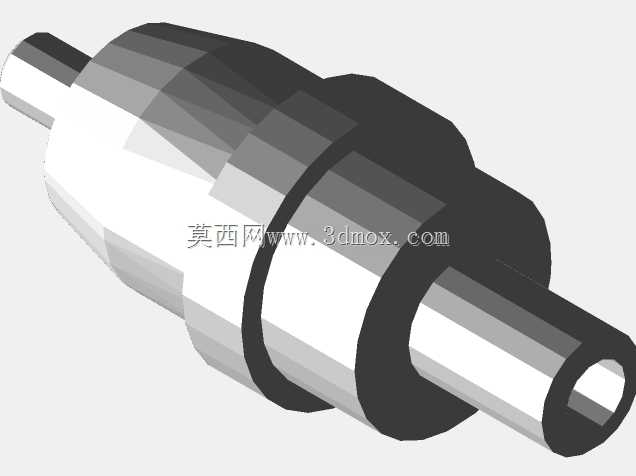

从设计思路上看，这个壳体采用的是渐缩式回转曲面结构，进气端直径大于排气端直径，曲面过渡全程做G2连续处理，避免流道内出现直角台阶或者曲面拐点，不然高速气流经过时会产生紊流，直接拉低推进效率，还会带来额外的振动噪音。建模时最先确定的是进出口的两个基准圆，进气端的安装边做了加厚翻边处理，用来和前端的进气道、压气机壳体做螺栓连接，翻边上的安装孔位需要和前端部件的孔位完全同轴，安装边的平面度公差要控制在0.05mm以内，防止装配后出现漏气问题。排气端的收口曲面要和内部的喷管衬套做过盈配合，所以内壁的尺寸公差要按H7精度控制，避免衬套装配后出现松动或者装配不到位的情况。

外形尺寸上，这类小型动力单元的壳体总长一般控制在150mm到250mm区间，进气端直径在120mm左右，排气端直径根据推力需求调整，常规10kg推力级的单元排气端直径在60mm上下，整个壳体的安装边界要预留出10mm左右的周边空间，用来布置固定卡箍、冷却管路、温度传感器的走线位置，不能只算壳体本身的轮廓尺寸，不然实际装配时会和周边的机架、燃油箱部件产生干涉。壳体的壁厚设计要兼顾重量和强度，采用等壁厚设计的话壁厚一般在2mm到3mm，如果是用3D打印工艺做原型件，壁厚可以适当减薄到1.5mm，但要在曲面应力集中的位置做局部加厚，比如进气翻边和曲面衔接的位置、排气端收口的位置，这两个位置在设备运行时承受的振动应力最大，壁厚不足很容易出现疲劳裂纹。

实际建模过程中，很多新手容易犯的错误是只做外观曲面，忽略了内壁的流道曲面和外壁的偏移量控制，导致后续做壁厚抽壳时出现曲面破损，或者壁厚不均匀的问题，正确的做法是先绘制内壁的流道母线，通过回转命令生成内流道曲面，再向外偏移固定壁厚生成外壁曲面，最后在两端做安装边的实体延伸，而不是先做外壁再向内抽壳，尤其是这种大曲率收口的结构，向内抽壳很容易在收口位置出现壁厚突变。另外壳体表面不要做多余的凸起结构，所有的传感器安装座、管路接头都要尽量顺着曲面的法向布置，减少对气流的干扰，同时也能避免应力集中。

从实际使用的角度看，这个壳体结构除了作为气流的导流通道，还要承受内部燃烧产生的高温，所以建模时还要考虑热膨胀的余量，尤其是和金属衬套配合的位置，要根据选用的壳体材料（比如铝合金、耐高温树脂或者钛合金）的热膨胀系数，预留合适的配合间隙，避免设备运行升温后出现配合过盈抱死，或者间隙过大漏气的问题。安装固定方面，一般是在壳体中部的曲面位置做两个对称的固定耳片，耳片上的安装孔要做腰型孔设计，方便装配时调整位置，抵消加工和装配带来的位置误差，耳片和壳体曲面的衔接位置要做圆角过渡，减少焊接或者打印时的应力集中。
