单缸往复式活塞引擎剖切结构展示

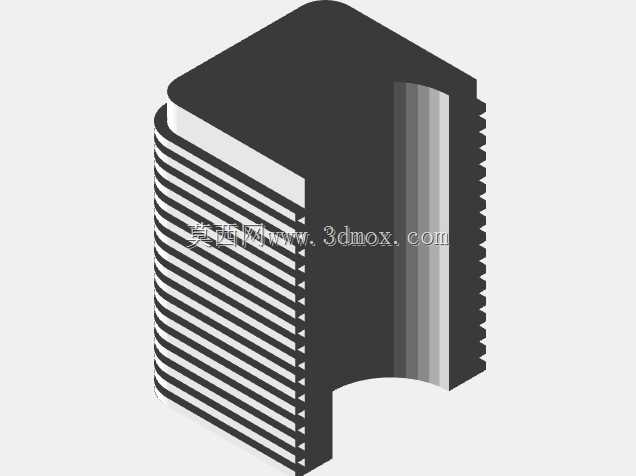

　　这套剖切展示的单缸动力结构，是小型内燃机最基础的功能单元，日常在小型通用动力机具、教学演示教具、航模动力改装、小型发电机组的动力端都能见到同原理的结构落地，区别仅在于散热形式、配气结构的细节调整。从结构设计逻辑来看，整个模型采用半剖视的呈现方式，把封闭在机匣内部的运动配合关系完全展露出来，不需要额外拆解就能看清各个部件的运动路径与装配边界。上部带散热鳍片的是气缸体部分，鳍片的排布密度、高度都是按照风冷散热的需求设计的，自然通风状态下可以把活塞往复运动、燃料燃烧产生的热量快速传导到空气中，不需要额外布置水冷套、循环管路，整体结构更紧凑，适配小型动力设备轻量化、少维护的使用需求。

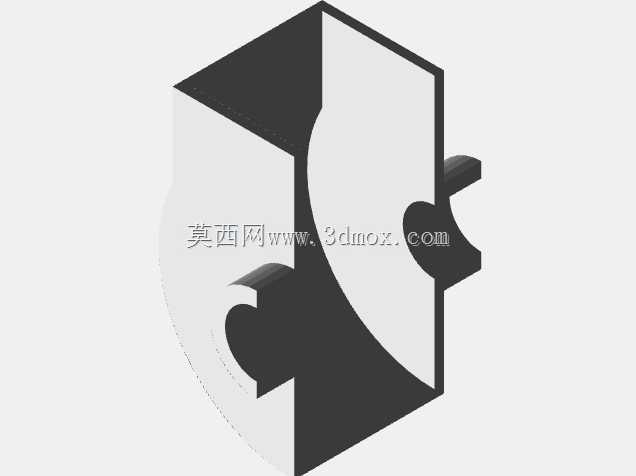

　　气缸内部的活塞通过活塞环和气缸壁形成滑动密封配合，活塞销连接活塞与下方的连杆，把活塞的直线往复运动传递给曲轴结构，连杆小头和活塞销的配合间隙、大头和曲轴曲柄销的配合间隙，都预留了热膨胀余量与润滑空间，避免高速运转时出现卡滞、磨损超差的问题。下部的机匣部分承担曲轴的支撑功能，两侧的曲轴轴颈伸出机匣的位置是动力输出端，可以直接连接飞轮、传动齿轮或者负载端的连接轴，把燃料燃烧产生的旋转动力向外输出。从安装边界来看，这类单缸结构的整体外形轮廓方正，机匣下部、气缸侧部都预留了安装固定的连接位，不需要额外设计复杂的安装支架就能直接固定在设备的机架上，轴向的尺寸控制紧凑，不会占用过多的设备内部安装空间，对于安装空间局促的小型便携设备来说适配性很强。

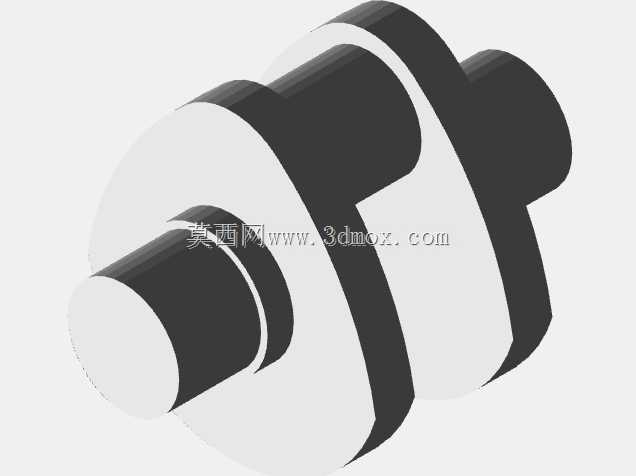

　　设计过程中需要重点关注几个配合关系：首先是活塞行程和曲轴曲柄半径的匹配，曲柄半径直接决定活塞的上下止点距离，也就是气缸的工作容积，这个参数直接和动力输出的排量挂钩，调整曲柄半径的时候需要同步校核连杆的长度，避免活塞运动到上止点时碰撞气缸盖、运动到下止点时脱出气缸工作面；其次是曲轴的动平衡设计，单缸结构的往复惯性力无法自身平衡，所以曲轴上通常会集成平衡重块，模型里的曲轴侧部的配重结构就是用来抵消活塞、连杆高速往复运动产生的一阶惯性力，降低整机运转时的振动水平；还有气缸散热鳍片的设计，鳍片的厚度、间距需要兼顾散热面积和通风流道，鳍片过密容易积攒灰尘杂物堵塞通风间隙，反而降低散热效率，鳍片过薄则会影响结构强度，长期受冷热交变应力容易出现断裂脱落。这套结构的运动逻辑非常清晰，活塞在气缸内完成进气、压缩、做功、排气四个行程的时候，连杆带动曲轴做连续旋转运动，整个动力转换过程没有多余的传动环节，机械效率可以维持在较高水平。在实际选型应用的时候，如果是用于教学演示场景，这类半剖结构可以直接作为机构运动的展示教具，配合手动转动曲轴输出端就能直观看到活塞、连杆、曲轴的联动关系，比平面原理图的认知效率高很多；如果是用于小型动力设备的结构参考，可以在这个基础结构上叠加配气机构、点火系统、供油系统的部件，快速完成整套动力单元的结构搭建，不需要从零开始梳理曲柄连杆机构的配合关系。

　　另外在建模过程中，各个运动部件的干涉检查是核心环节，需要模拟活塞从下止点到上止点的全行程运动，确认连杆在摆动过程中不会和机匣内壁、气缸下部发生碰撞，曲轴旋转时平衡重不会和连杆大头、机匣内部加强筋产生运动干涉，所有配合面的公差预留都要符合常规机械加工的精度范围，避免设计出来的结构无法通过常规机加工工艺实现落地。气缸内壁的表面粗糙度、活塞环的槽位尺寸也需要和常用的密封环标准件匹配，减少定制非标零件的成本，提升结构的通用化水平。机匣的分体式设计也考虑了装配便利性，通常机匣会沿曲轴轴线方向做分体结合面，装配时可以先把曲轴、连杆组件放置到机匣内部，再合箱固定，最后从上部装入活塞、气缸套组件，整个装配流程不需要强行压装或者特殊工装，日常维护拆解也很方便。
