椭球曲面交叉筋格镂空造型结构

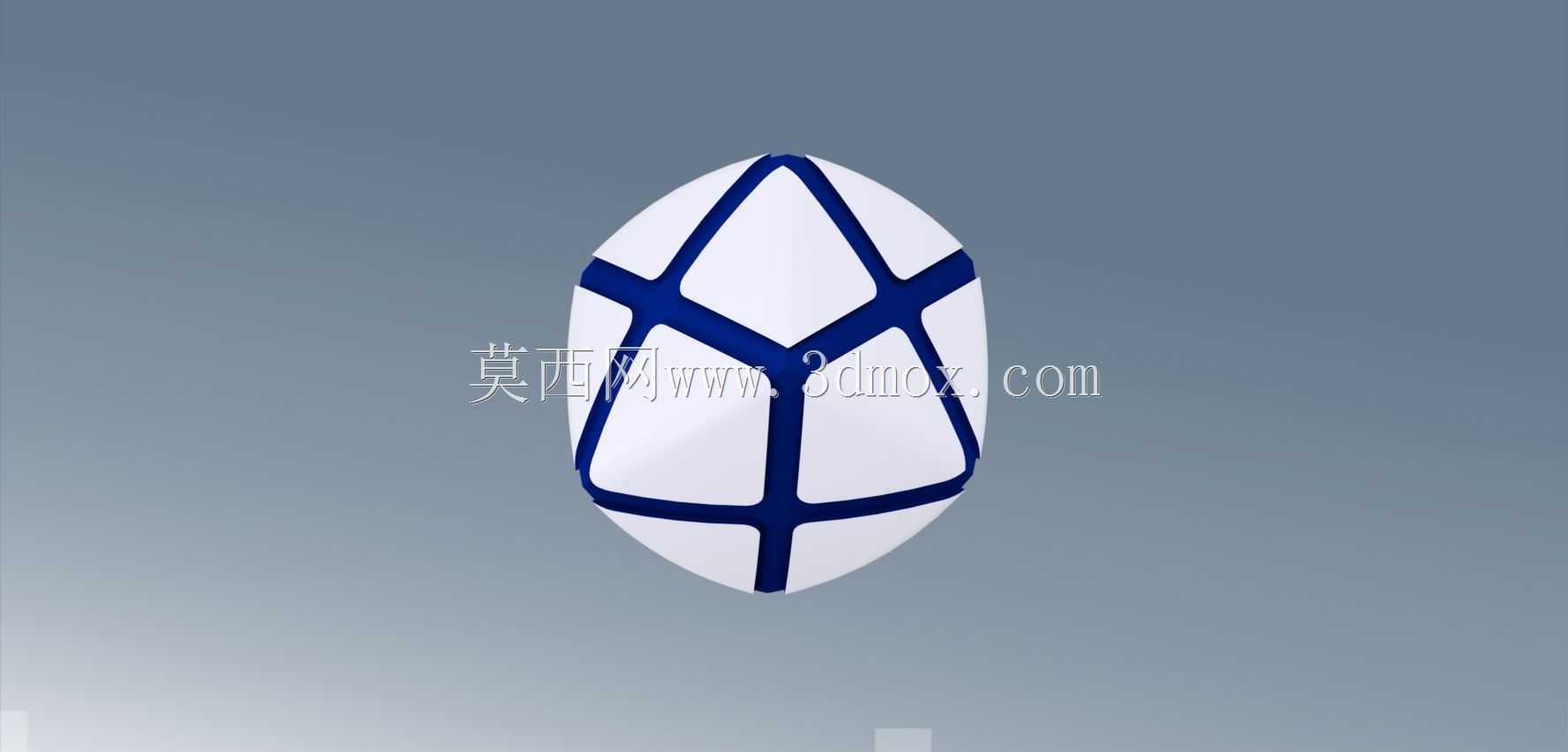

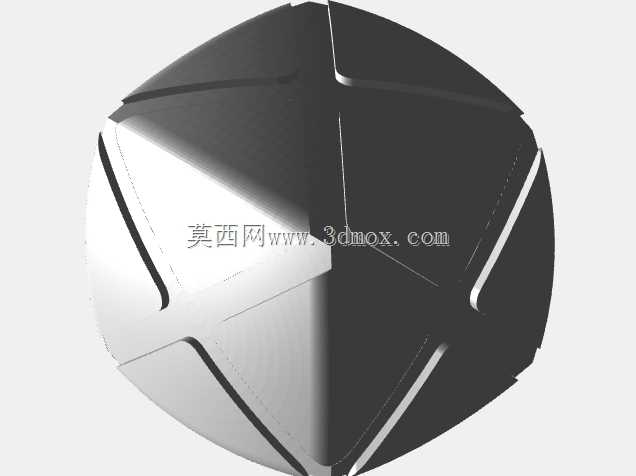

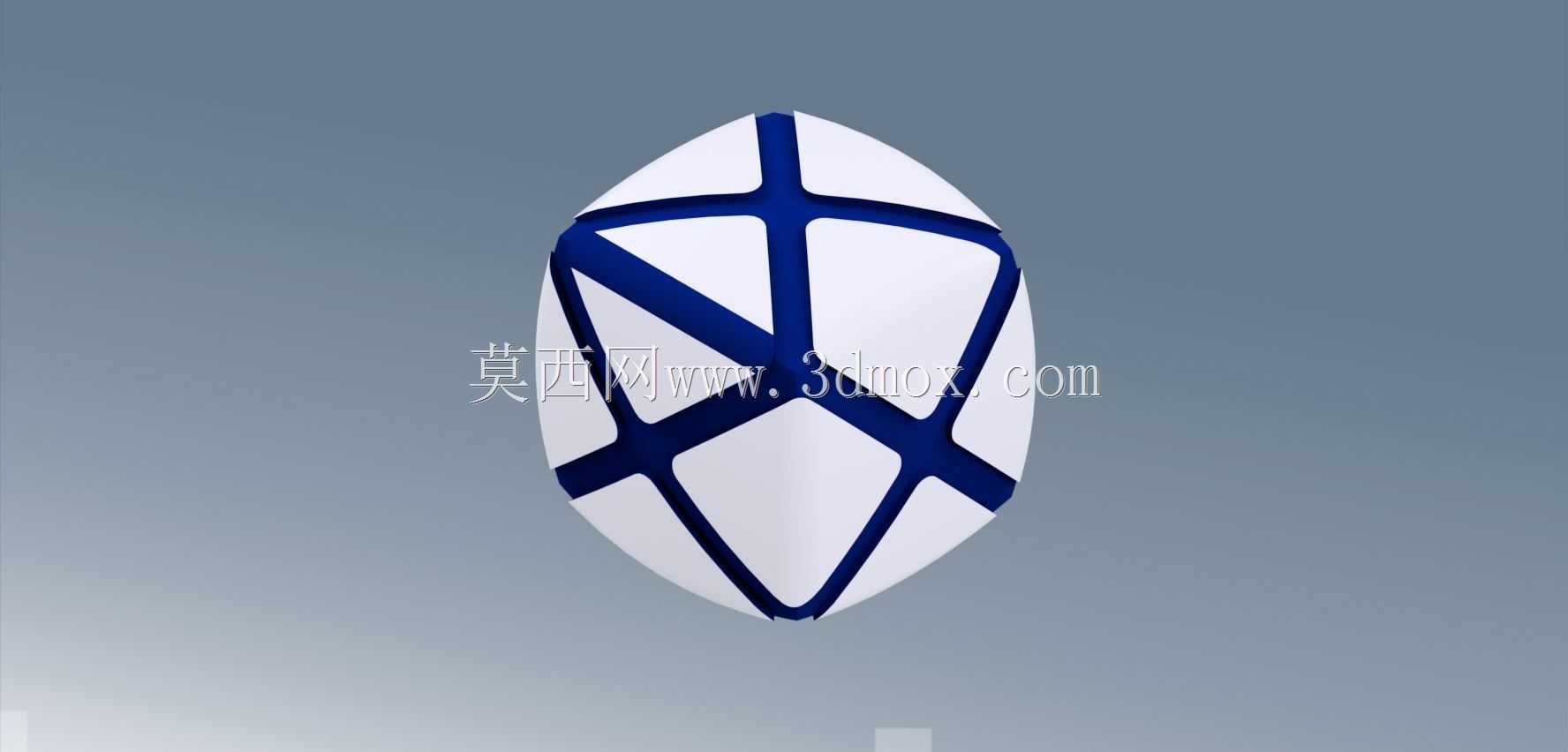

　　该构型采用椭球外轮廓作为基础承载面，整体曲面过渡连续无锐边，交叉筋条沿椭球表面的曲率走向均匀分布，将外表面分割为多个大小趋近的多边形曲面单元，筋条与曲面单元的衔接处做了等半径圆角过渡，避免应力集中问题。从结构设计逻辑来看，这种曲面筋格构型首先可应用于流体管道内的紊流生成构件，安装在阀类流体通路的变径段位置时，凸起的筋条可以对通过的流体形成多方向的扰流作用，打破流体边界层的层流状态，提升不同介质在管路内的混合效率，相比传统的直板扰流件，椭球曲面的迎流面没有垂直冲击的直角结构，能大幅降低流体对构件的正面冲蚀磨损，延长在含颗粒流体工况下的使用寿命。

　　在设计过程中，首先需要确定椭球的长短轴比例，根据安装管路的通径匹配外轮廓尺寸，保证构件整体可以顺利嵌入对应通径的阀腔内部，筋条的宽度需要根据管路内的工作压力做对应调整，高压工况下筋条宽度取椭球短轴直径的八分之一到六分之一，低压工况可适当缩减筋条宽度以提升过流面积，所有曲面单元的厚度保持一致，与筋条的衔接处采用相切约束，避免建模过程中出现曲面褶皱或者壁厚不均的问题。从安装边界来看，该构型的最大外轮廓直径需要比阀腔的内径小0.2到0.5毫米，预留安装时的间隙，椭球的两个轴向端面可以根据实际安装需求做切平处理，加工出定位止口，方便与管路内的定位台阶配合固定，不需要额外设计复杂的连接结构。

　　除了流体扰流的应用场景，这种曲面筋格结构也可以作为轻量化的防护外罩使用，应用在小型检测传感器的外部防护场景，镂空的曲面单元不会遮挡传感器的信号传输路径，交叉的筋条可以提供足够的抗冲击能力，椭球的流线型外表面不会在气流或者液流环境中产生过大的风阻或者流阻，相比圆柱形或者方形的防护罩，椭球构型在有外部流体冲击的工况下受力更均匀，不容易出现共振问题。建模过程中需要注意筋条的走向始终贴合椭球的法向方向，保证筋条各个位置的截面尺寸一致，避免出现局部筋条过薄导致的强度不足问题，所有曲面拼接处需要做连续性检查，保证G1连续以上，避免后续加工或者3D打印过程中出现台阶面，影响最终的成型精度。

　　如果用于装饰类的构件场景，可以在曲面单元的基础上做不同的纹理处理，筋条表面做抛光或者喷砂的差异化处理，提升整体的视觉层次感，此时可以适当调整筋条的宽度比例，让表面的多边形单元大小更符合视觉审美，同时保证整体结构的刚性满足日常使用的触碰要求，不会因为轻微外力就出现变形。在做结构强度校核时，需要重点关注筋条与曲面单元衔接的圆角位置，该位置是应力集中的高发区域，需要根据实际承受的载荷大小调整圆角半径，保证在额定载荷下的应力值低于材料的许用应力，对于需要长期在交变载荷下工作的场景，还要做疲劳强度校核，避免筋条根部出现疲劳裂纹。
