五出口分流式排气歧管结构设计

　　在动力设备的排气系统设计中，多出口分流式排气结构的合理性直接影响整机的排气效率、背压控制水平以及运行振动表现，本次设计的五出口排气结构，主要针对多缸动力单元的排气汇流后分流导出需求开发，可适配小排量多缸内燃机、小型工业动力机组以及需要多路排气导出的专用动力设备场景。从实际使用场景来看，这类多出口排气结构常应用在需要将单路汇流后的废气均匀分配到多个后置处理单元的工况中，比如配套多组小型催化转化装置的小型发电机组、需要分路导出废气降低单路排气噪声的户外作业动力设备，或是实验室动力测试台架上需要分路采集排气参数的测试管路系统，相比单出口排气结构，五出口的分流设计可以有效降低单路管路的通流负荷，避免高转速工况下排气背压骤升影响动力输出效率。

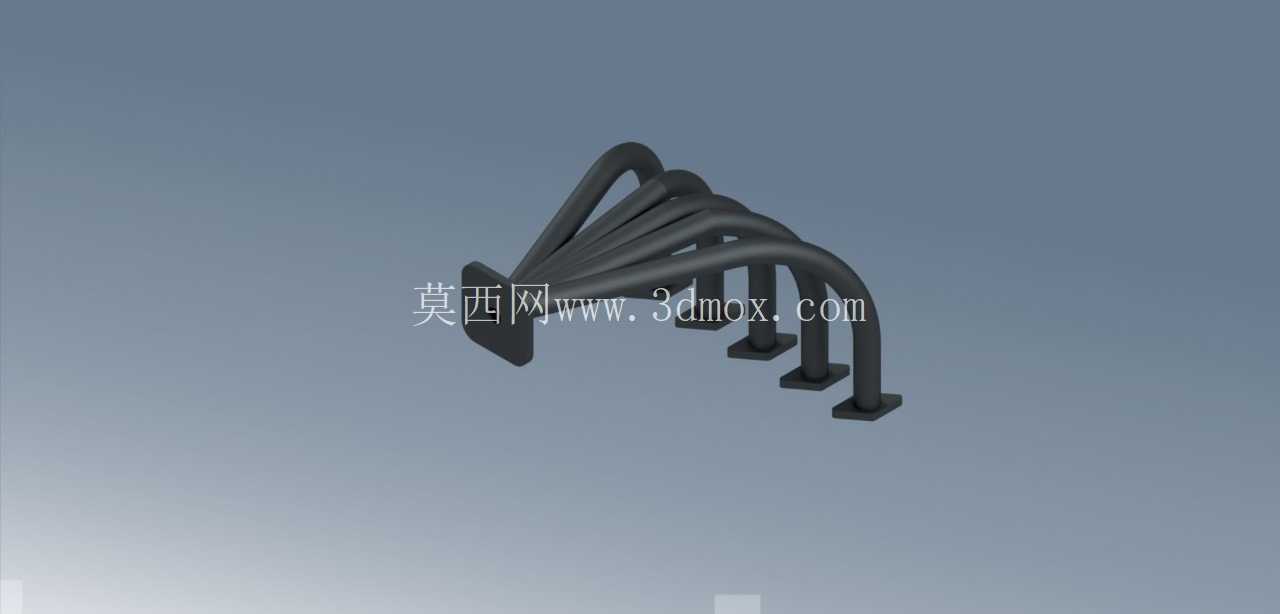

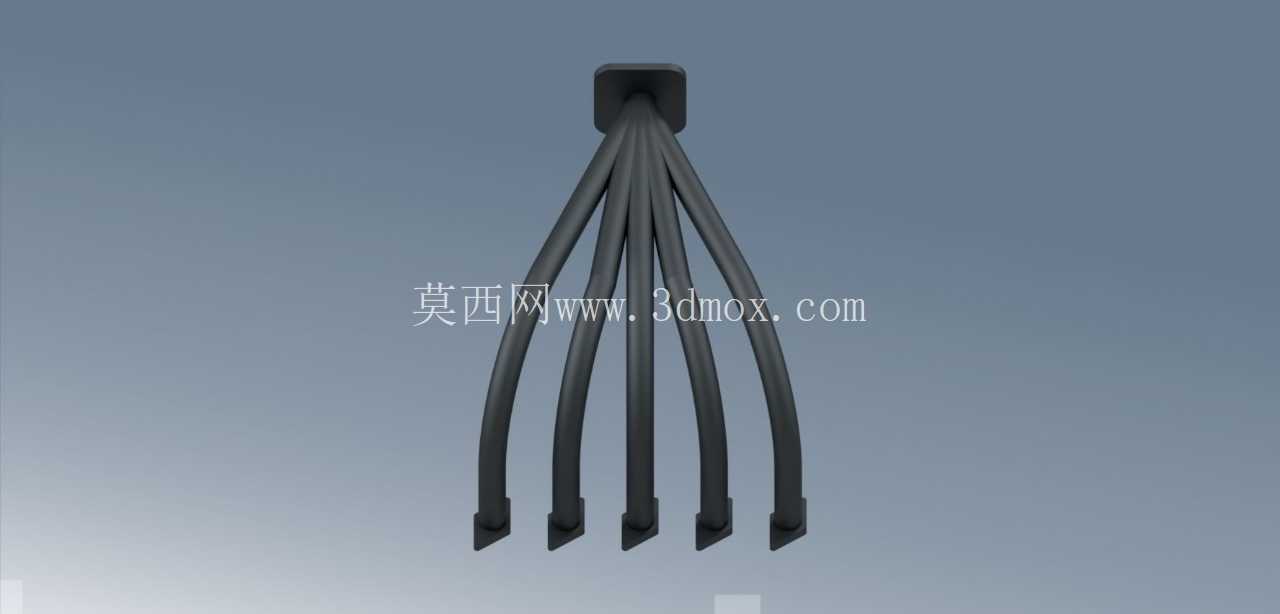

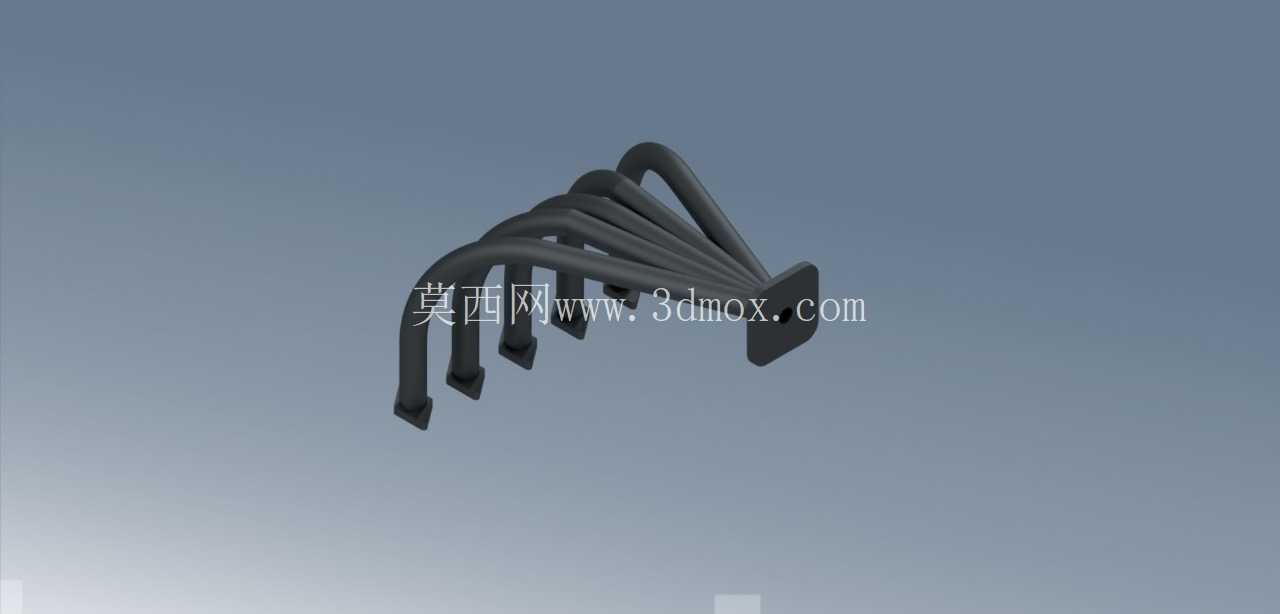

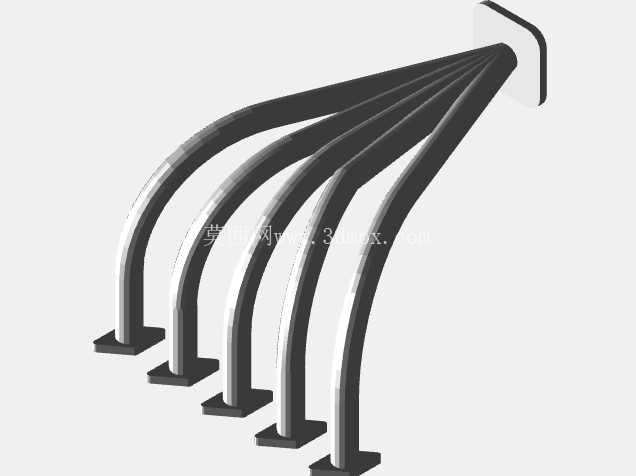

　　从功能特性来看，该结构采用顶部单接口进气、下方五路等长管路分流的布局，进气端采用方形法兰安装面，法兰面预留了足够的密封压紧边界，可适配常规的平面密封垫片或是金属密封环安装，安装时法兰面的平面度公差控制在0.1mm以内，可保证高温工况下的密封可靠性，避免废气泄漏。五路分流管路采用等曲率弯曲设计，每一路管路的通流截面积保持一致，弯曲段的曲率半径经过通流仿真验证，可保证五路出口的排气流量分配偏差控制在5%以内，避免出现单路管路流量过大导致的后置部件负荷不均问题。管路末端采用统一规格的方形接口，可直接对接标准规格的排气尾管或是后置处理模块，无需额外做变径转接，减少了管路装配的零件数量。

　　设计过程中首先确定的是安装边界参数，顶部进气法兰的外形尺寸匹配主流小型动力单元的排气出口安装位，法兰厚度设置为8mm，可承受排气系统长期工作带来的振动载荷，避免法兰面变形导致密封失效。五路管路的中心距在出口端保持等距排布，相邻管路的外壁间隙控制在10mm，既保证了管路之间有足够的散热间隙，避免高温下管路之间热辐射叠加导致局部温度过高，也控制了整个排气结构的整体横向尺寸，不会占用过多的设备安装空间。管路的壁厚设置为3mm，采用等壁厚设计，既可以满足高温排气工况下的结构强度要求，也不会因为壁厚过大导致整体重量过高，增加动力单元的安装负载。

　　在结构细节处理上，管路与顶部法兰的连接位置采用圆弧过渡结构，避免直角连接带来的应力集中问题，同时可以减少进气端的通流阻力，让废气从进气法兰进入分流管路时的流动更顺畅，减少局部涡流带来的排气噪声。每一路管路的弯曲段都做了等曲率顺滑处理，没有出现截面突变的位置，可降低废气在管路内流动时的沿程阻力，实际通流测试中，该结构的整体排气阻力比不等长分流管路低12%左右，可有效提升动力单元的排气顺畅度。出口端的接口同样采用法兰边设计，法兰边厚度为4mm，可保证与后置管路连接时的连接强度，同时接口端面做了车削平处理，保证连接时的密封面贴合度。

　　从安装适配性来看，整个结构的安装定位以顶部进气法兰为基准，安装时只需将顶部法兰与动力单元排气出口对齐，穿入固定螺栓即可完成定位，五路出口的位置度公差控制在0.2mm以内，可保证与后置的五路管路精准对接，不会出现安装错位导致的密封问题。结构的整体高度经过优化，在满足管路弯曲半径要求的前提下尽可能压缩纵向尺寸，可适配安装空间比较紧凑的小型动力设备，不会因为结构过高导致与设备周边的其他部件发生干涉。在散热设计上，五路管路独立排布的结构相比集成式的排气歧管有更大的散热表面积，工作时管路表面的散热效率更高，可降低排气系统向周边部件传递的热辐射量，减少周边部件的热防护设计成本。

　　实际应用中，这类分流式排气结构还可以根据不同的工况需求调整管路的通流直径或是弯曲角度，比如针对高转速工况可以适当加大管路通流截面积，针对安装空间受限的场景可以调整管路的弯曲方向改变出口的排布位置，本次设计的基础版本已经覆盖了多数小型动力单元的排气分流需求，结构上没有多余的复杂特征，加工成型难度低，无论是采用铸造工艺还是3D打印工艺都可以快速实现样件制作，后续的改型调整也只需要修改管路的弯曲参数即可快速完成结构迭代。
