适配CherryMX轴的芝加哥建筑造型键帽

做这类定制键帽的三维结构，首先要卡准的就是Cherry MX轴体的安装配合边界，这部分是整个设计的核心基准，不能有半分偏差。轴体的十字插接柱尺寸是行业通用标准，插接槽的内孔公差要控制在0.1mm以内，过松会导致键帽安装后晃动、敲击时出现异响，过紧则会出现按压卡涩、甚至插拔时损坏轴体十字柱的问题，建模时要特意给插接槽内壁预留0.05mm的装配余量，适配3D打印成型后的层纹误差，保证不同耗材打印出来的成品都能顺畅安装。

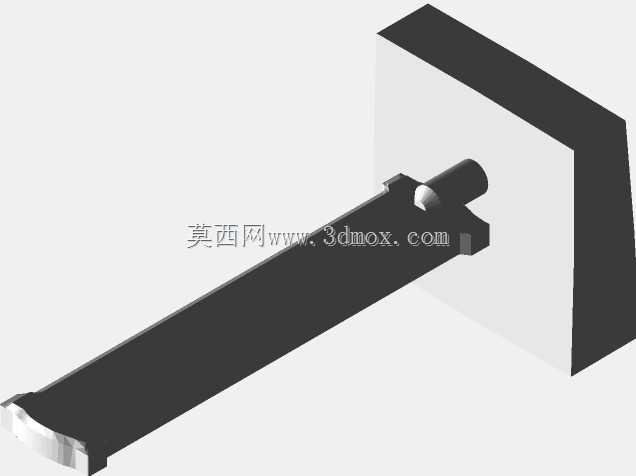

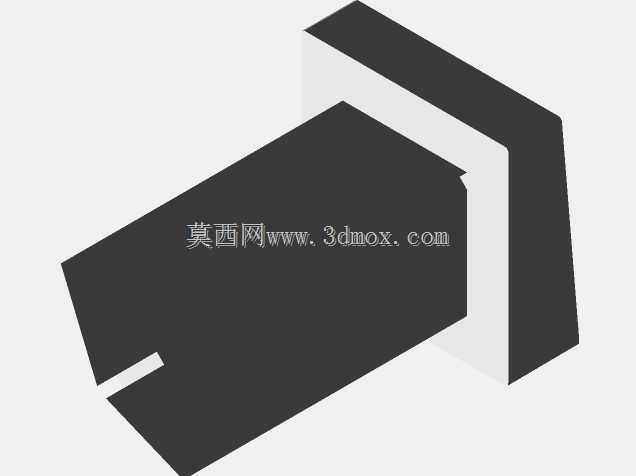

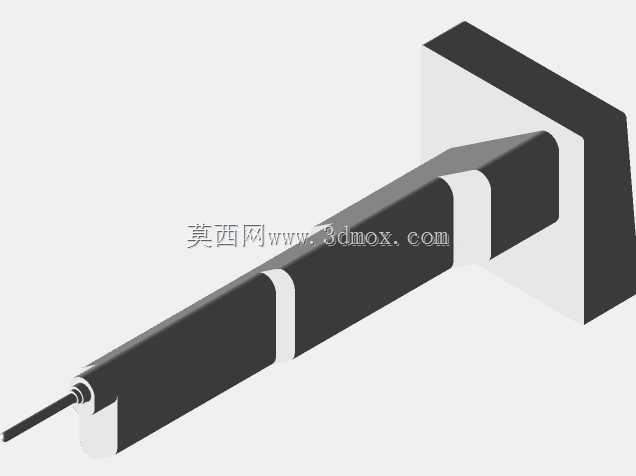

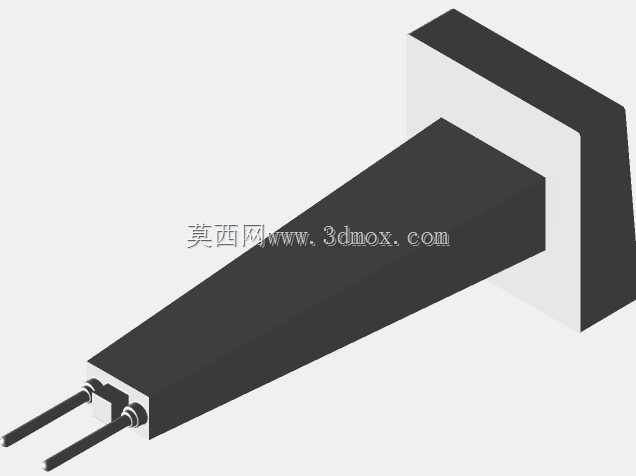

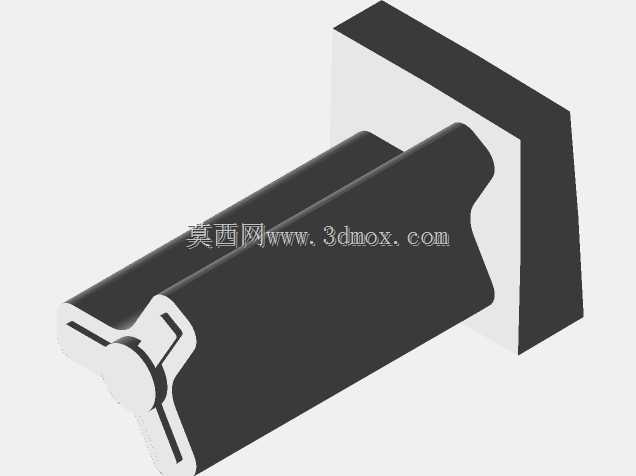

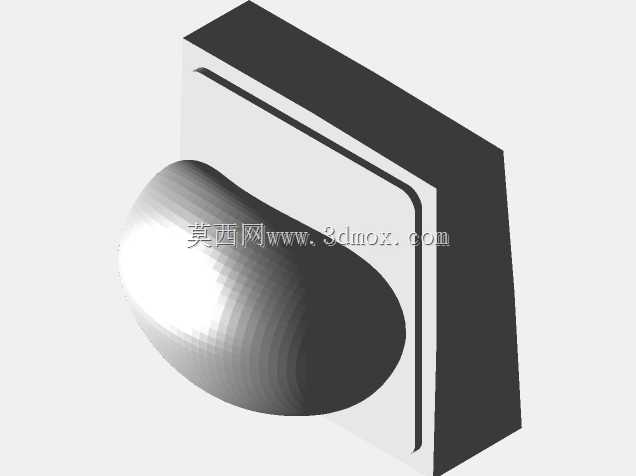

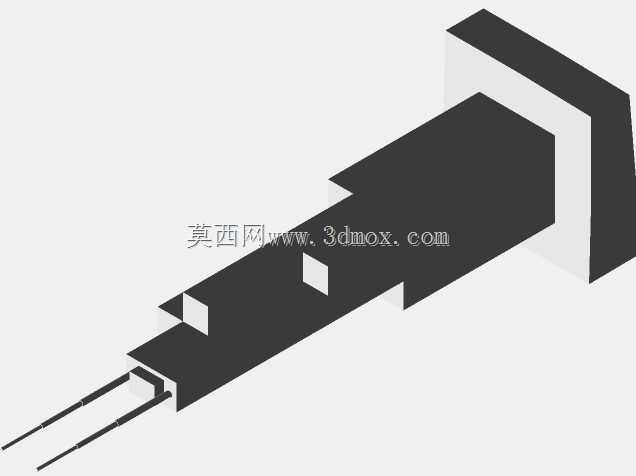

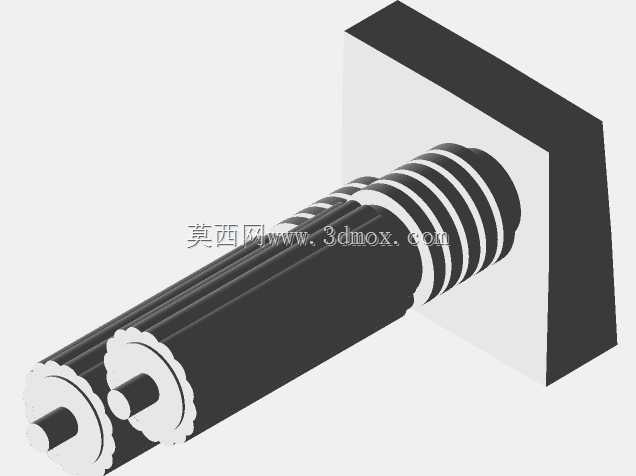

这款键帽的创意来源是芝加哥标志性建筑的长条极简造型，和常规方正的键帽不同，它的主体是向外延伸的长条形结构，设计时首先要考虑的是敲击受力的平衡问题——常规键帽的受力中心和轴体中心重合，而这款延伸结构的重心偏在轴体前方，建模时特意在键帽与轴体连接的基座位置做了加厚处理，把整体重心往轴体中心方向回调，同时控制长条形部分的壁厚在1.8mm，既保证足够的结构强度，不会因为长期敲击出现断裂，也不会因为整体重量过大导致轴体弹簧负载超标，影响按键的触发手感。

从实际应用场景来看，这类创意键帽主要用在客制化机械键盘的个性位替换，比如ESC键、方向键或者空格旁的增补键位，所以设计时特意控制了整体的外伸长度，不会和相邻键帽产生干涉，键帽的顶面做了和常规键帽一致的微弧倒角，贴合手指指腹的接触弧度，虽然是建筑造型的创意设计，但敲击时的触感不会和常规键帽有明显差异。外形上还原了芝加哥建筑的极简长条轮廓，边缘做了0.2mm的小圆角处理，避免3D打印后出现锐边划手的问题，基座部分和常规键帽的基座尺寸保持一致，完全兼容标准的键盘定位板开孔，不需要额外修改键盘结构就能直接替换安装。

建模过程中特意把插接槽和键帽主体做成了一体化结构，不需要额外组装，减少3D打印后的后处理工序，打印时不需要添加支撑就能直接成型，降低普通用户的打印门槛。考虑到不同用户的上色需求，模型的外表面没有做过多的细碎纹理，保留平整的外立面，方便用户后续自行做喷漆、水贴等个性化处理，还原建筑的外立面细节。安装边界上，键帽按下后的总行程和常规Cherry MX键帽保持一致，下压到底时不会碰到键盘的定位板或者PCB板，基座的高度也和原厂键帽高度匹配，安装后不会出现高低差影响整体键盘的观感。

从结构强度角度考虑，长条形的悬臂部分在靠近基座的位置做了渐变加厚处理，从端部的1.2mm壁厚逐步过渡到基座位置的2mm壁厚，抵消悬臂结构受力时的应力集中问题，就算长期频繁敲击，也不会在根部出现断裂的情况。整个模型的壁厚设计完全适配FDM和光固化两种3D打印工艺，FDM打印时层厚设置在0.2mm就能得到不错的表面质量，光固化打印则可以还原更细腻的边缘细节，不管是个人玩家自行打印使用，还是小批量做定制周边都能适配。
