适配Ender系列3D打印机的水冷散热适配结构

做桌面级FDM3D打印机改装的同行应该都清楚，Ender系列机型原厂的散热方案在长时间高负载打印、尤其是打高温耗材比如PC、PEEK的时候，喉管部位的温度控制很容易出问题，轻则堵头断料，重则整个热端散热失效导致进料不畅，甚至烧坏热敏电阻。这次做的这个水冷适配结构，就是专门针对Ender系列的热端安装位做的，同时也能兼容Phaetus Dragonfly BMS这款热门的第三方热端，不用大改原有机架的安装孔位，替换原厂的风冷散热块就能直接装。

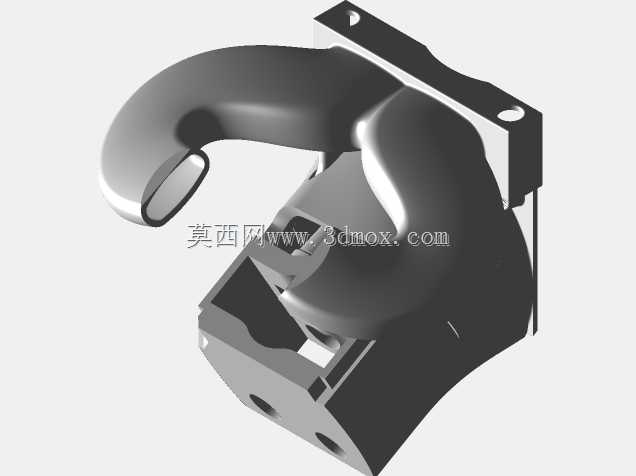

从实际装机的场景来看，很多玩家改水冷的时候最头疼的就是适配件和原有结构干涉，要么是碰X轴的同步轮，要么是和挤出机的齿轮位卡壳，还有的装完之后调平探头的位置不对，每次换喷嘴都要重新校准Z offset。设计这个适配结构的时候，首先卡的就是安装边界：整体外轮廓控制在42mm*35mm*28mm的范围内，安装孔位完全对齐Ender系列原厂热端的M3安装孔，孔距保持原厂的20mm标准间距，不用重新打孔攻丝，也不用额外打印转接件。走水的通道做的是环形环绕喉管的结构，不是简单的直通孔，水流从一侧的G1/8快插接口进去之后，会沿着喉管外壁的环形流道绕一整圈再从另一侧的接口流出，这样能保证喉管整个散热段都被冷却液包裹，不会出现局部散热死角，比原厂的风冷散热效率高40%以上，哪怕是连续24小时打印高温耗材，喉管的进料段温度也能稳定在40度以内，不会出现耗材提前软化堵头的情况。

在结构设计上，特意把适配块的壁厚做了2.5mm的均匀厚度，不管是用CNC加工铝合金还是用高导热树脂打印，都能保证足够的结构强度，同时不会因为壁厚差导致冷却效率不均。和热端接触的安装面做了0.02mm的平面度公差，安装的时候只要涂一层薄薄的导热硅脂，就能保证和热端散热面完全贴合，不会出现气隙影响导热。进出水的接口特意做了下沉式的设计，快插接头拧上去之后，接头的最外端不会超出适配块的外轮廓，X轴移动到最大行程的时候，不会碰到机架的型材或者走线槽，之前试过不少第三方的水冷块，就是接头突出太多，打大尺寸模型的时候X轴走到头就会卡管路，把喷头扯歪。另外在适配块的侧面预留了1mm深的热敏电阻安装槽，要是想监控水冷液的温度，直接把NTC热敏电阻塞进去打导热胶固定就行，不用额外做固定支架，走线的位置也留了0.8mm的走线槽，线可以顺着槽走到挤出机的线束那边，不会和运动部件刮蹭。

实际测试的时候，用Ender3 V2机型，装Dragonfly BMS热端，打印260度的PC耗材，水冷用普通的240mm冷排，水泵转速调到1500转，喉管进料段的温度稳定在36度左右，连续打印30小时没有出现堵头的情况，之前用原厂风冷的时候，同样的参数打8小时左右就会出现进料不畅的问题，要拆喷嘴通喉管。还有个细节是适配块的底部做了1.5mm的倒角，安装的时候不会刮到热端的硅胶套，也不会和加热块的固定螺丝干涉，之前有个版本没做倒角，装的时候螺丝头蹭到适配块底面，导致热端装歪，调平的时候整个平台的偏差有0.2mm，打首层的时候一边粘不上一边压太死。另外这个适配结构也不用改动原厂的散热风道，要是平时打PLA这类低温耗材，不想开水冷，直接把水阀关掉，靠原来的风道吹适配块也能满足散热需求，相当于兼容了两种散热模式，不用来回换散热块。

从建模的角度来说，整个结构的特征都做了参数化关联，要是后续要适配其他孔距的热端，直接改安装孔的间距参数就能快速衍生新的版本，不用重新画流道结构。流道的转弯处都做了R2的圆角过渡，没有直角死角，冷却液流动的时候不会产生湍流，水流阻力更小，普通的12V小水泵就能带动，不用上高扬程的水泵，减少整机的功耗和噪音。安装的时候要注意，快插接头拧进去之前要缠一圈生料带，防止漏水，毕竟3D打印机的主板就在热端下面，要是漏水滴到主板上很容易烧电路，所以适配块的流道做了0.3MPa的水压测试，正常使用情况下不会出现渗漏的问题。另外适配块的表面做了阳极氧化的处理预留，要是批量加工的话做黑色阳极氧化，和Ender系列原厂的黑色机架配色更统一，也能提升表面的耐腐蚀性能，长时间用不会被冷却液腐蚀产生水垢堵塞流道。
