行星齿轮传动机构三维结构设计

　　在紧凑空间内实现大扭矩传递与多速比切换的传动场景中，行星齿轮结构始终是机械传动方案里的核心选型之一，这套行星齿轮传动机构的设计，完全围绕高功率密度、同轴传动的实际工程需求搭建，没有冗余的装饰性结构，所有几何特征都服务于传动功能与装配逻辑。从实际应用场景来看，这类结构广泛适配汽车自动变速器的变速单元、工业机器人关节的减速模块、小型工业机械的动力输出端，这些场景普遍存在安装空间受限、输入输出轴同轴度要求高、需要承受波动冲击载荷的共性特点，设计过程中首先要匹配的就是这些工况下的边界约束。

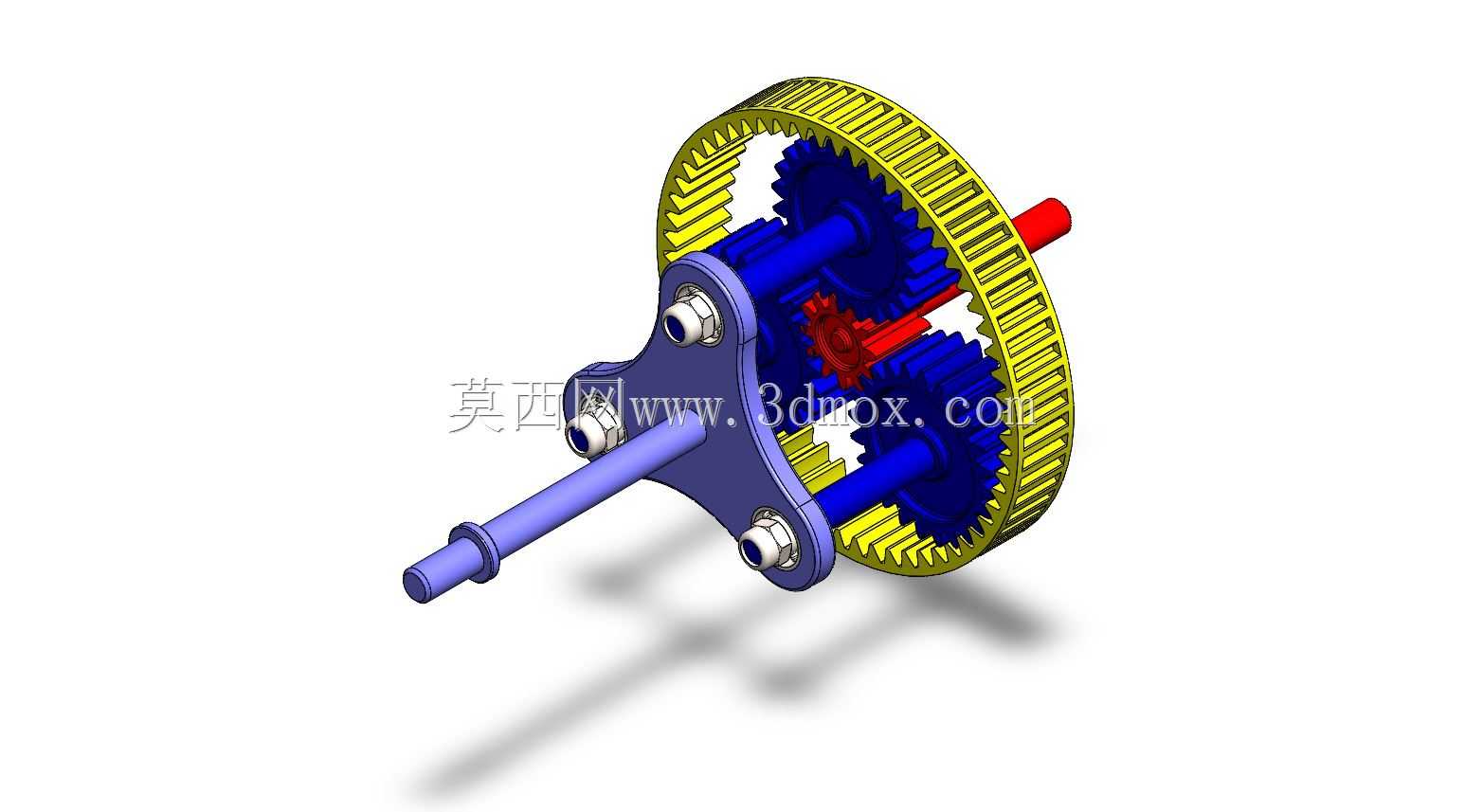

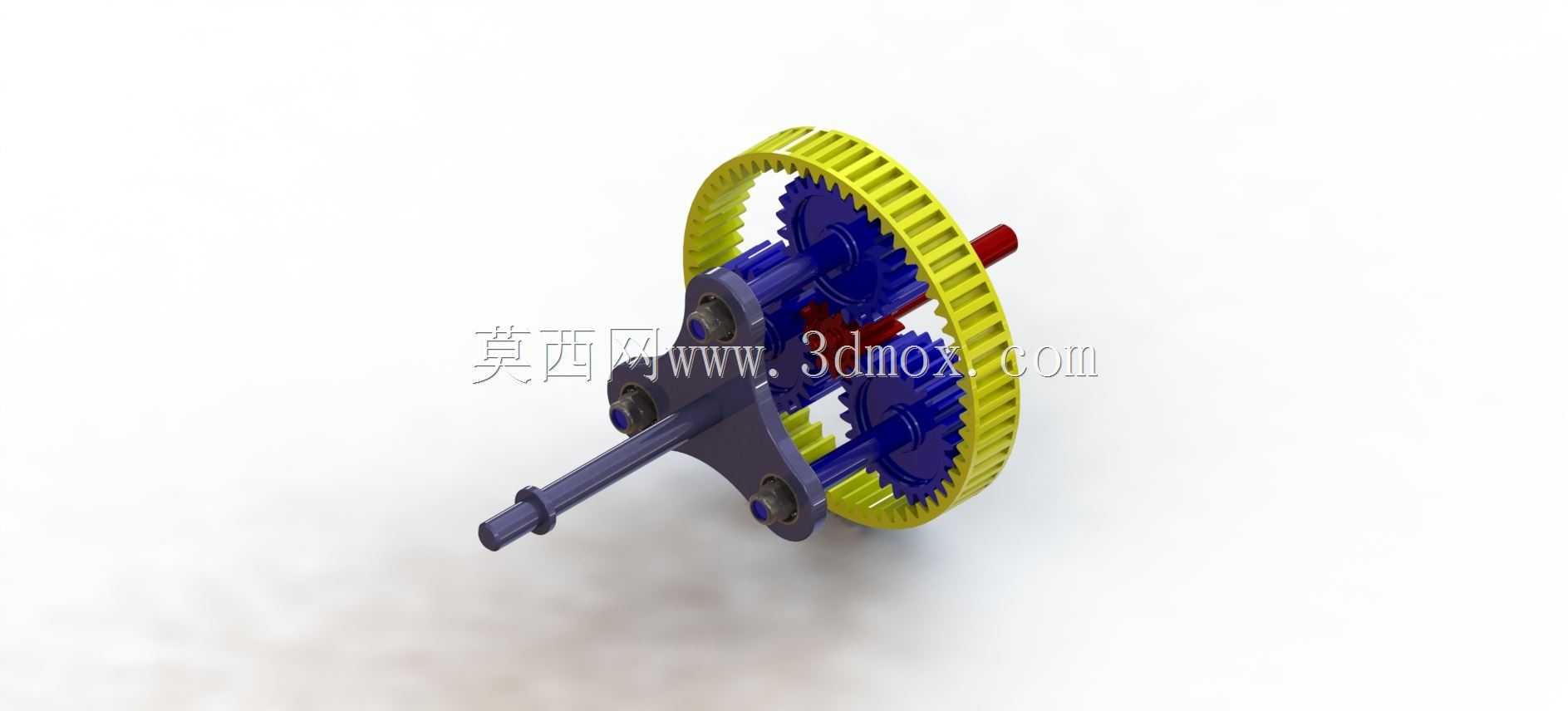

　　整套传动单元的核心组成包含中心太阳轮、外侧内齿圈、三组均匀排布的行星轮以及承载行星轮的行星架，输入轴与太阳轮同轴固连，动力输入后太阳轮带动周向均布的三个行星轮同步转动，行星轮在与固定齿圈啮合的过程中，会带动行星架做同轴减速输出，这种动力分流的结构特性，能让每一组行星齿轮副只承担总传递扭矩的三分之一，相比平行轴定轴齿轮结构，在同等扭矩承载能力下，径向尺寸可以压缩40%以上，轴向尺寸也能根据安装需求做灵活调整。设计阶段首先确定的是安装边界尺寸，输出轴的轴径按照许用扭转切应力计算取值，轴端做了定位轴肩与卡簧槽结构，方便与下游负载端的联轴器或者传动法兰做轴向定位，输入轴的伸出长度根据常见驱动电机的输出轴配合尺寸预留，齿圈的外圆做了光整处理，既可以作为装配基准面与设备壳体的内孔做过渡配合，也能根据实际需求在外圆加工连接键槽实现齿圈的固定或者转动切换，以此实现不同的传动比输出。行星架的结构采用了一体式盘状设计，三个行星轮的安装轴孔位置度公差控制在0.02mm以内，保证三个行星轮能够同时与太阳轮、齿圈均匀啮合，避免出现单齿过载偏载的问题，行星轮与安装轴之间预留了轴承安装位，实际装配时可以选配滚针轴承来降低转动过程中的摩擦损耗，提升整套机构的传动效率。齿圈的轮齿采用内斜齿设计，相比直齿结构啮合重合度更高，传动过程中的冲击与噪音更小，适合中高速转动的工况，太阳轮与输入轴做一体化加工，减少了装配环节带来的同轴度误差，也提升了核心传动部件的整体刚性。

　　在结构细节处理上，所有轮齿的齿端都做了微小的倒角处理，避免装配过程中齿端磕碰产生毛刺影响啮合精度，轴类零件的台阶位置都加工了退刀槽与过渡圆角，降低应力集中带来的断裂风险，行星架上还预留了润滑脂的填充通道，装配完成后可以通过注油孔向啮合区域补充润滑介质，减少长期运行过程中的齿面磨损。这套结构的设计逻辑没有追求极限的参数指标，而是优先考虑通用场景下的适配性，齿圈固定、太阳轮输入、行星架输出的基础传动模式，能提供稳定的减速增扭效果，如果需要调整传动比，只需要更换不同齿数的太阳轮、行星轮与齿圈即可，不需要改动外部的安装接口，能大幅降低不同工况下的改造成本。

　　对于三维建模从业者来说，这套结构的建模过程需要重点关注轮齿的啮合间隙控制，三个行星轮的周向排布角度必须严格均分，装配时要做干涉检查，确保转动过程中齿面不会出现卡滞，行星架上的安装孔与行星轮轴的配合公差要根据实际选用的轴承类型做对应调整，过松会导致转动过程中出现晃动，过紧则会导致轴承装配困难甚至出现抱死的问题。从设备选型的角度来看，这套行星齿轮结构可以作为独立的减速模块直接集成到各类传动设备中，同轴的输入输出设计不需要额外增加换向传动结构，能有效缩短整套设备的动力传动链长度，减少传动环节的功率损耗，对于安装空间局促、对传动效率与承载能力都有较高要求的场景，这类结构的适配性要远优于传统的定轴齿轮传动结构。
