车辆传动用差速齿轮箱结构设计

在车辆底盘传动系统的布局中，差速齿轮箱是连接主减速器输出端与两侧驱动轮的核心传动部件，日常行驶场景下，车辆直线行进时两侧驱动轮行驶轨迹长度一致，此时差速机构内的行星齿轮仅随差速器壳体做公转运动，动力经半轴齿轮均匀传递至两侧车轮，保证两侧轮端转速一致，避免轮胎出现滑磨损耗；当车辆驶入弯道时，内侧车轮的行驶轨迹半径小于外侧车轮，需要两侧车轮以不同转速转动才能保证转向平顺，此时差速齿轮箱内的行星齿轮在公转的同时产生自转，自动调整两侧半轴齿轮的输出转速，允许两侧车轮以匹配各自轨迹的转速转动，既保证转向过程的车身稳定性，也能减少轮胎与地面的异常磨损，在非铺装路面、湿滑路面行驶时，差速结构还能抵消两侧车轮因附着条件差异带来的转速差，避免单轮打滑造成功率流失。

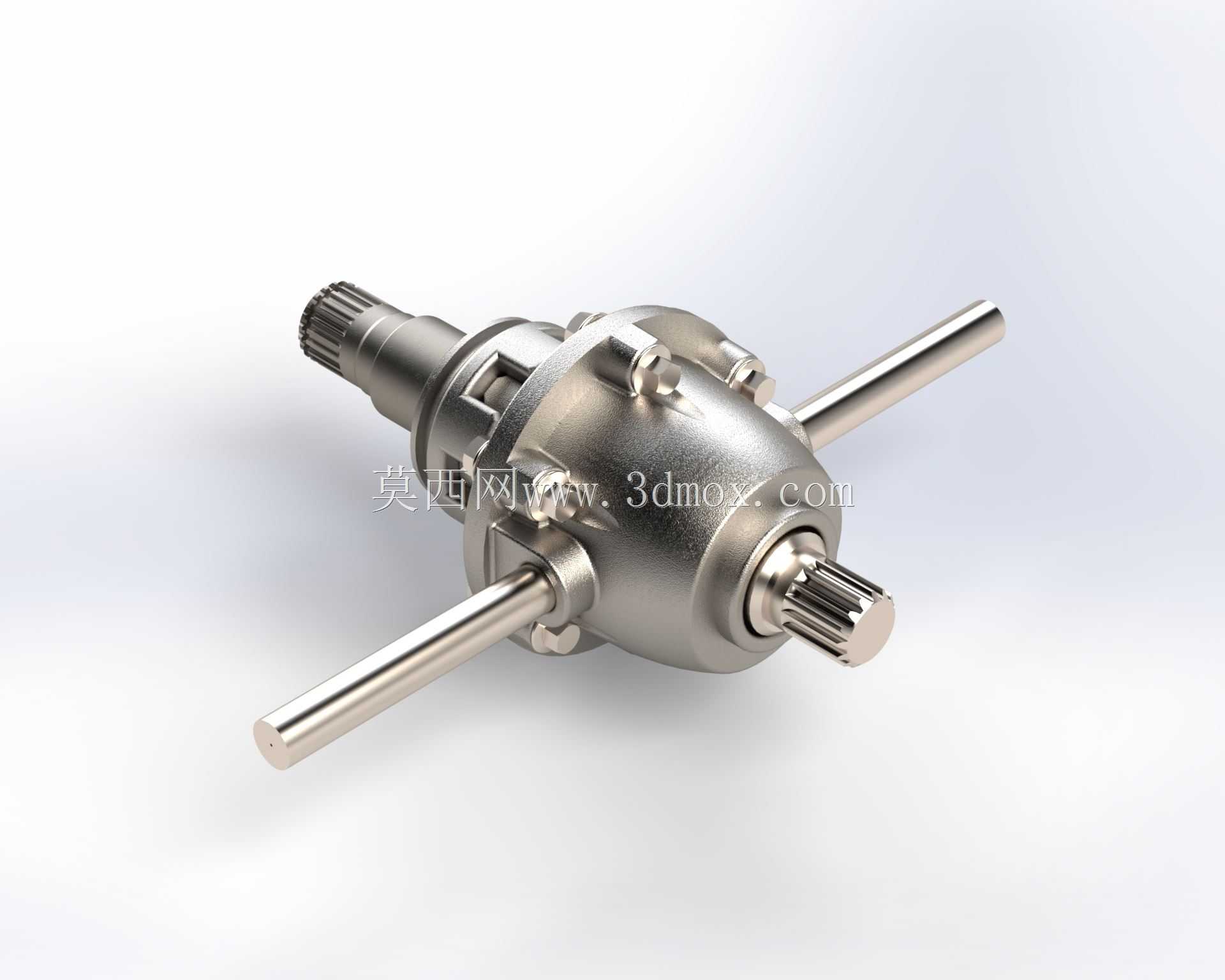

从结构设计逻辑来看，这款差速齿轮箱采用对称式十字轴行星轮布局，四个行星齿轮均匀分布在十字轴的四个轴颈上，与两侧的半轴齿轮保持恒定啮合间隙，差速器壳体采用剖分式结构，通过螺栓将壳体两部分紧固为整体，既保证内部齿轮组件的装配便利性，也能承受传动过程中产生的冲击载荷。输入轴端通过花键与主减速器从动齿轮连接，动力输入后带动差速器壳体整体转动，两侧输出轴通过花键与半轴齿轮内孔配合，将动力传递至轮边减速器或直接连接驱动轮。壳体外部设置的拨叉轴结构用于配合差速锁机构，在极端越野工况下可锁止差速功能，将两侧半轴刚性连接，保证动力能够传递至附着条件较好的车轮，提升车辆在复杂路况下的通过能力。

在安装边界的设计考量上，这款差速齿轮箱的整体径向尺寸围绕行星齿轮的啮合外径做最小化设计，避免占用过多桥包内部空间，输入轴与两侧输出轴的轴线保持垂直相交的空间位置关系，输入轴的伸出长度、花键参数匹配主流乘用车、轻型越野车的主减速器输出接口，两侧输出轴的花键规格、轴颈长度适配等速驱动轴的安装尺寸，壳体上的安装定位孔位与驱动桥桥壳的安装支座完全匹配，安装时无需额外加工适配结构。壳体表面设置的加强筋结构沿载荷传递方向布置，在不额外增加壳体壁厚的前提下提升整体结构刚度，避免大扭矩输出时壳体出现变形导致齿轮啮合间隙变化，齿轮组件采用渐开线圆柱齿形设计，齿面经过硬化处理，能够承受长期交变载荷下的接触疲劳与弯曲疲劳，啮合间隙控制在合理范围内，既保证传动过程的平顺性，减少换挡、加减速时的传动冲击，也避免间隙过大导致传动异响、反向冲击损坏齿面。

在实际选型匹配过程中，需要根据车辆的整备质量、发动机最大输出扭矩、驱动桥的主减速比来匹配差速齿轮箱的承载能力，这款差速齿轮箱的齿轮模数、齿宽参数经过扭矩校核，能够满足轻型乘用车、小型越野车辆的传动需求，内部的十字轴采用耐磨合金材质，轴颈与行星齿轮内孔之间设置耐磨垫片，减少长期转动过程中的磨损量，延长部件的使用寿命。润滑方式采用桥壳内的齿轮油飞溅润滑，壳体上开设的油道能够将齿轮油引导至行星齿轮与十字轴、半轴齿轮与壳体垫片的摩擦面，保证各个运动副在工作过程中得到充分润滑，避免出现干摩擦导致的烧蚀、卡滞问题。日常维护过程中，只需按照保养周期更换驱动桥齿轮油，检查差速器壳体的连接螺栓紧固力矩即可，无需对内部齿轮组件做额外调整，整体结构的可靠性较高，能够适应不同路况下的长期使用需求。
