巴尔斯特劳德航空发动机结构三维设计

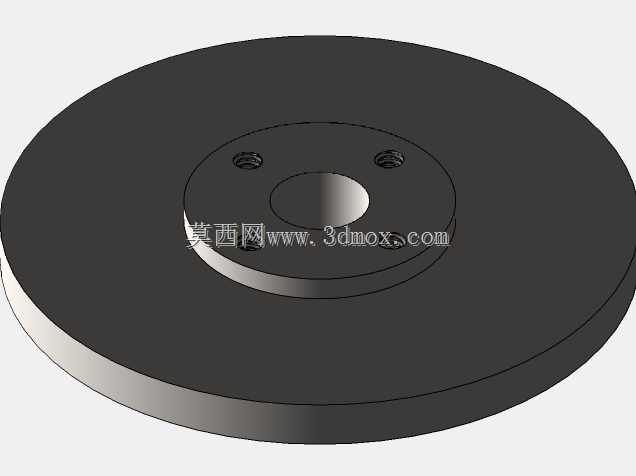

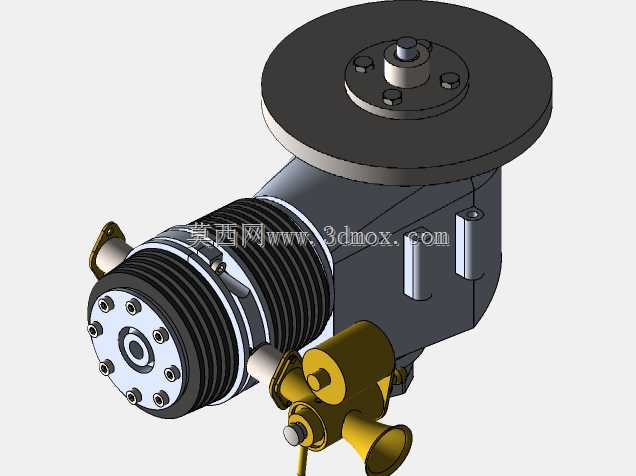

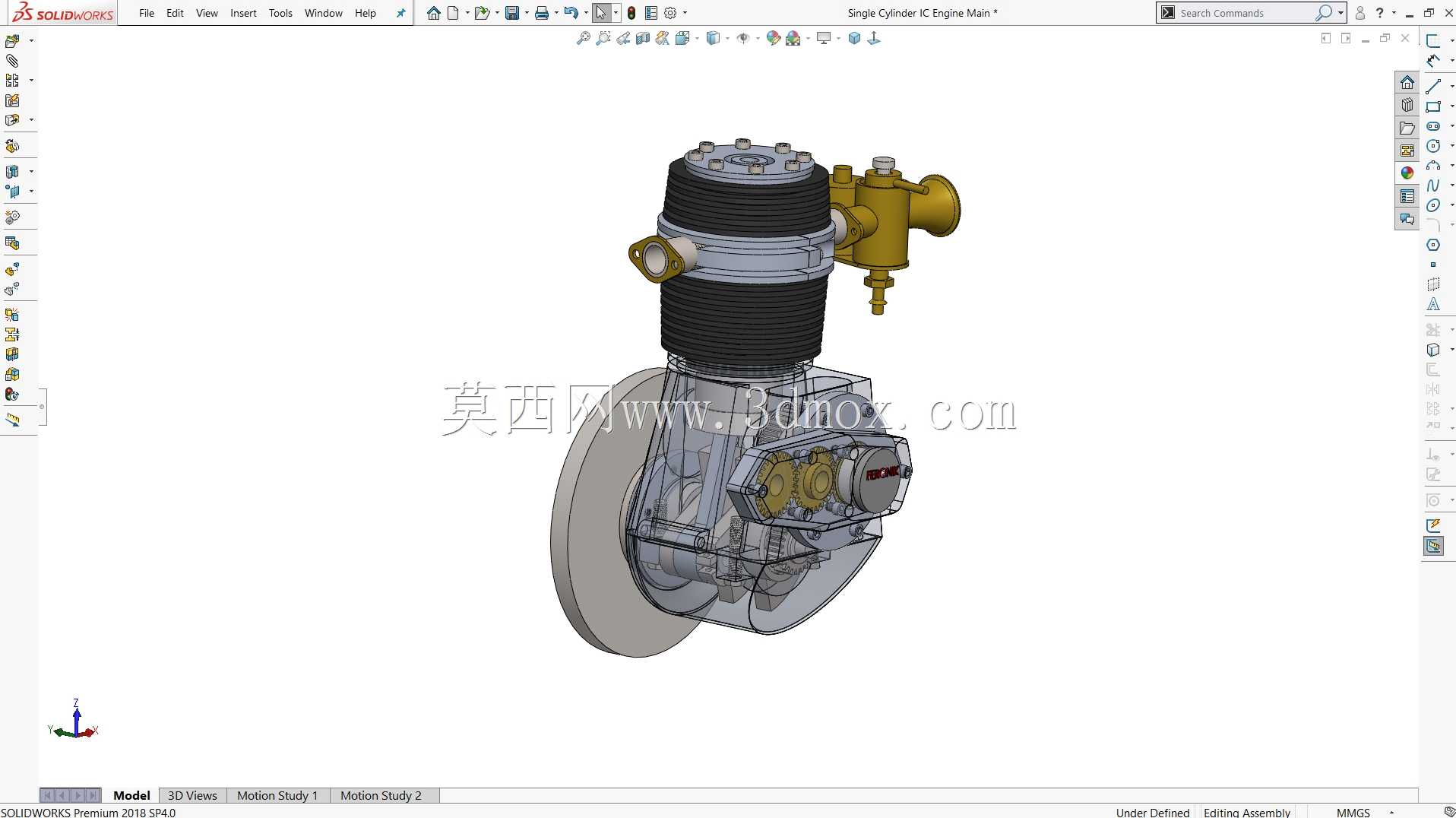

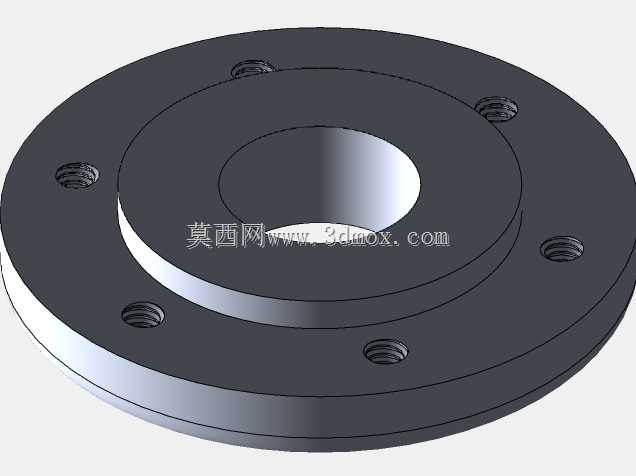

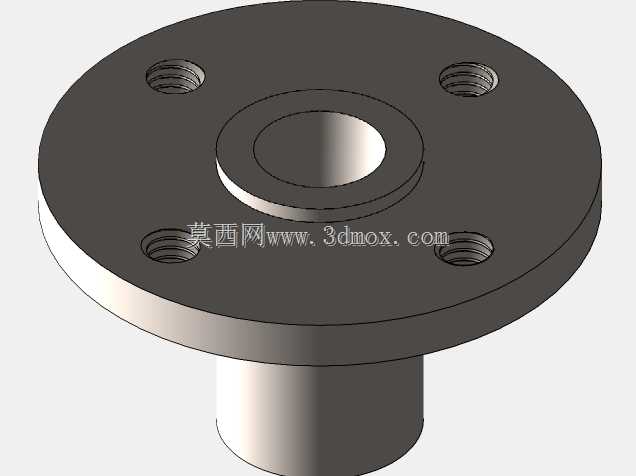

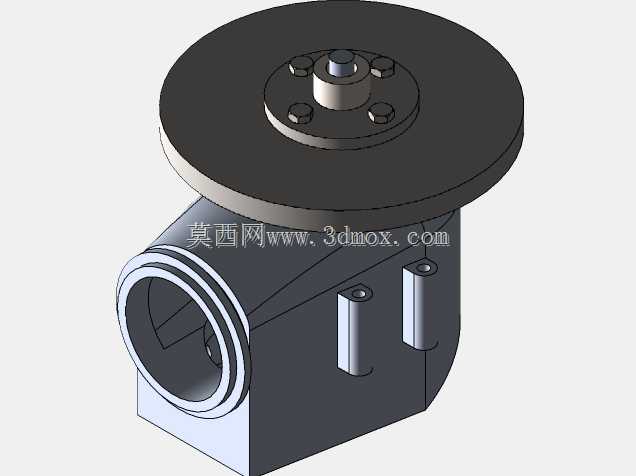

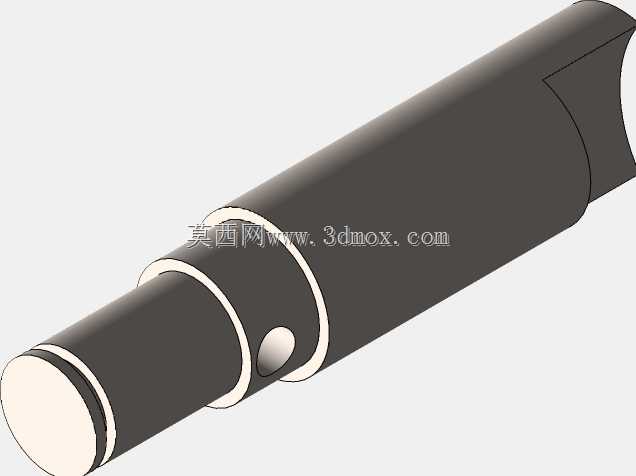

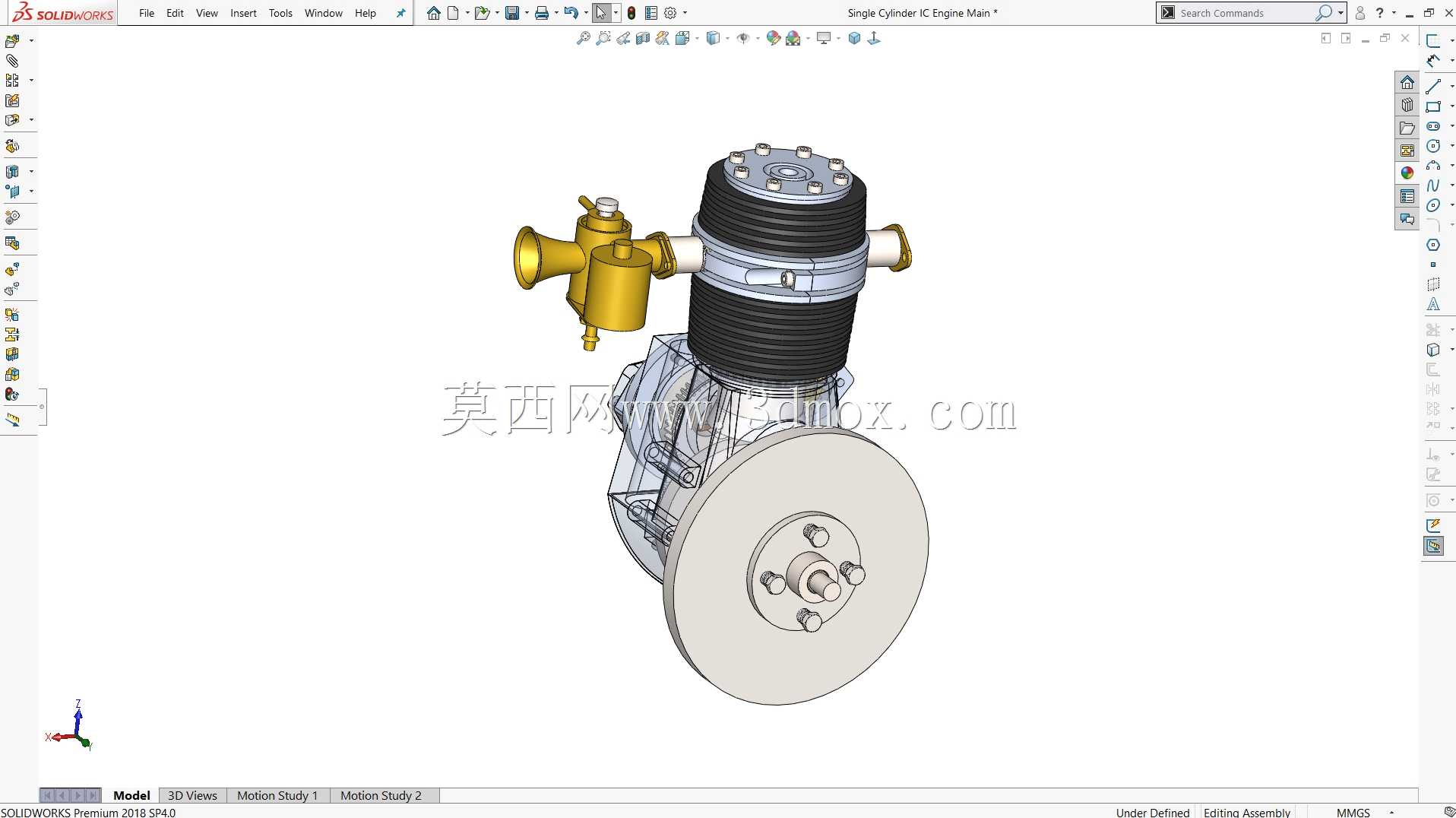

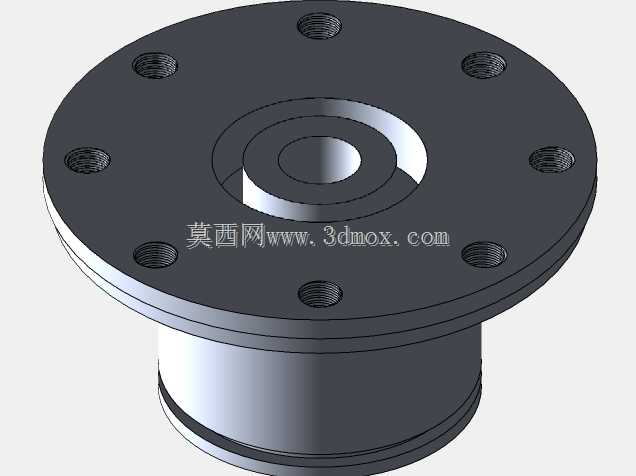

　　这款动力装置的结构设计，最初面向轻型航空动力场景做适配，核心是为早期轻型飞行器提供可靠的往复式动力输出，整体结构集成了动力输出端、缸体散热段、附属供油组件三个核心模块，没有冗余的外置结构，所有部件的排布都围绕紧凑安装、减重、散热效率三个核心工程目标展开。从安装边界来看，顶部的动力输出法兰盘为整台设备的最大外径基准，法兰端面预留了四个均布的螺栓沉孔，用于和负载端的传动轮或者联轴器做刚性连接，输出轴的中心高与缸体轴线保持固定的垂直偏移量，安装时可以直接以法兰端面作为Z向定位基准，不需要额外做同轴度调校的辅助工装，适配小空间内的动力单元集成需求。

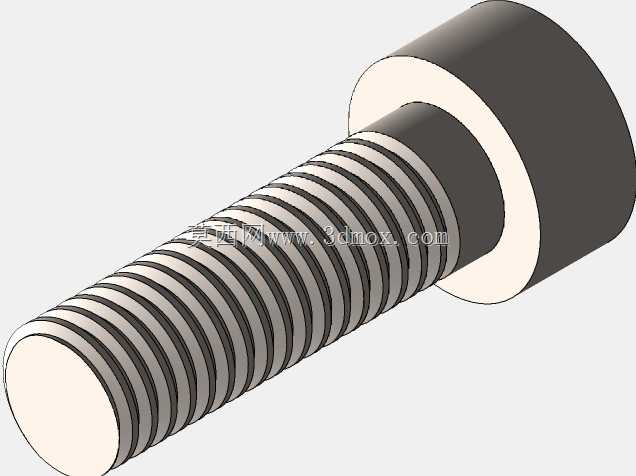

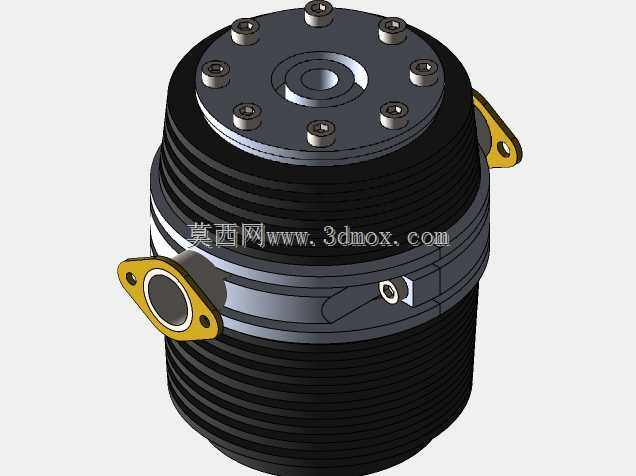

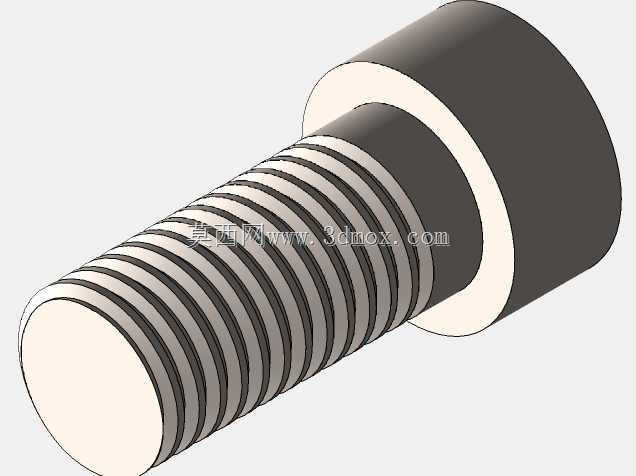

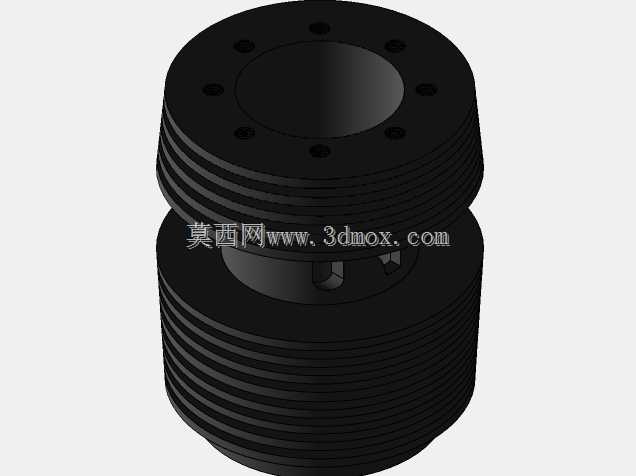

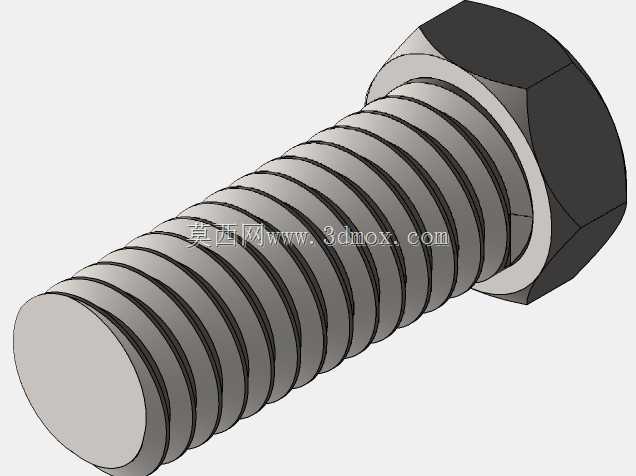

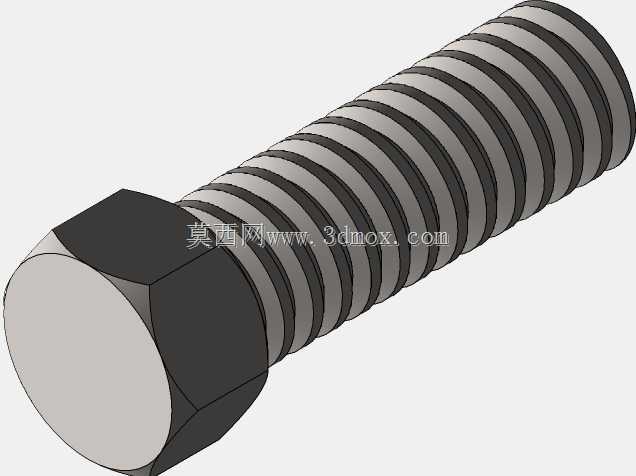

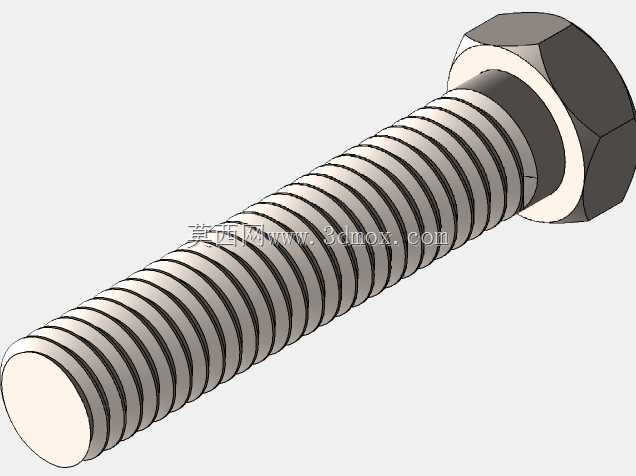

　　缸体部分采用了环形散热鳍片的结构设计，鳍片的间距、厚度都经过热负荷校核，在飞行器迎面气流的冲刷下，可以直接把缸内燃烧产生的热量带走，不需要额外加装水冷循环的管路、水箱、水泵等附属部件，大幅降低了整台动力单元的自重，也减少了故障点。前端的缸头部分均匀布置了多颗紧固螺栓，把缸盖、缸垫、缸体牢牢压合在一起，螺栓的排布避开了进排气通道的位置，保证密封压力均匀分布，不会出现局部漏气冲垫的问题。

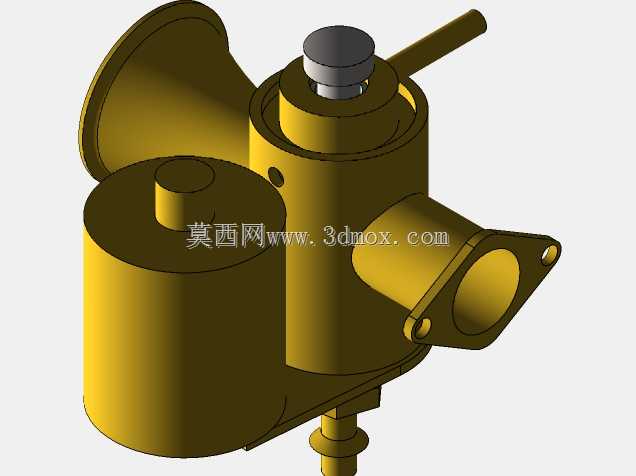

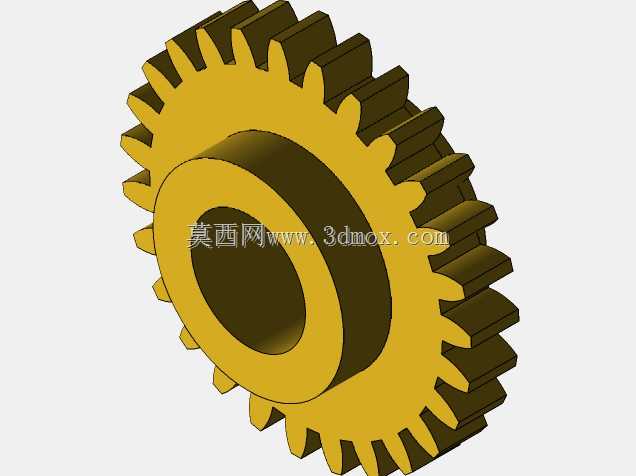

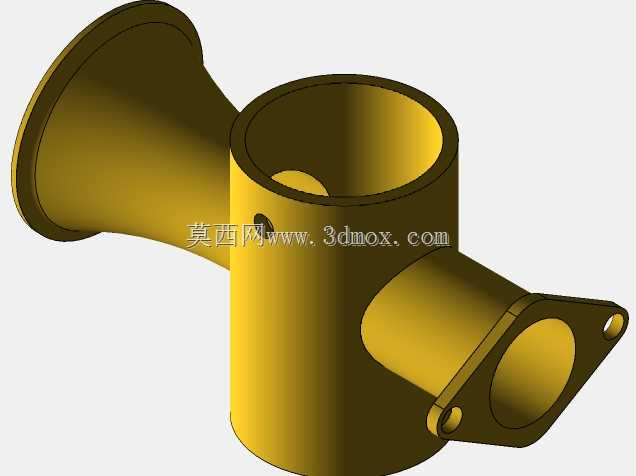

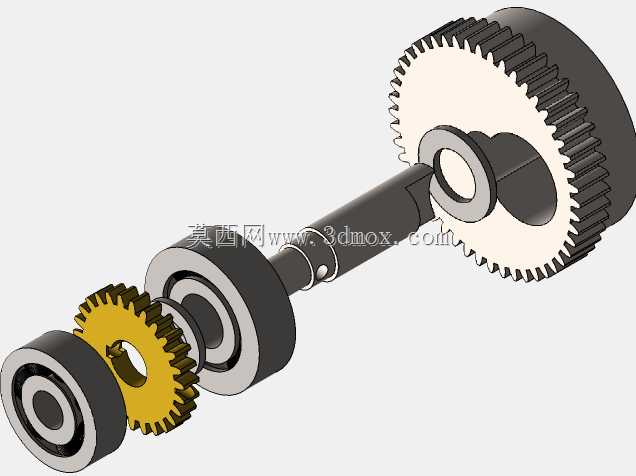

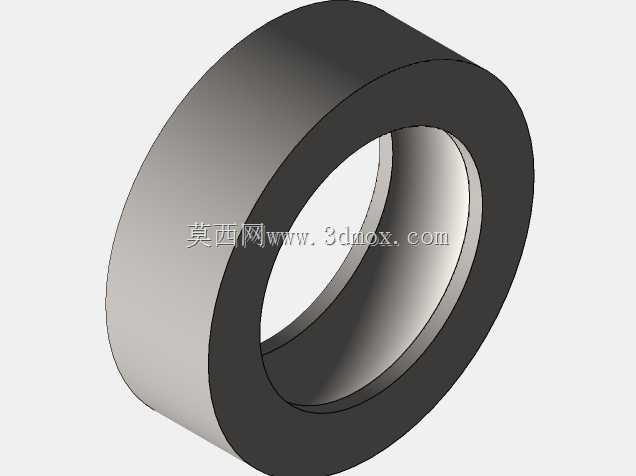

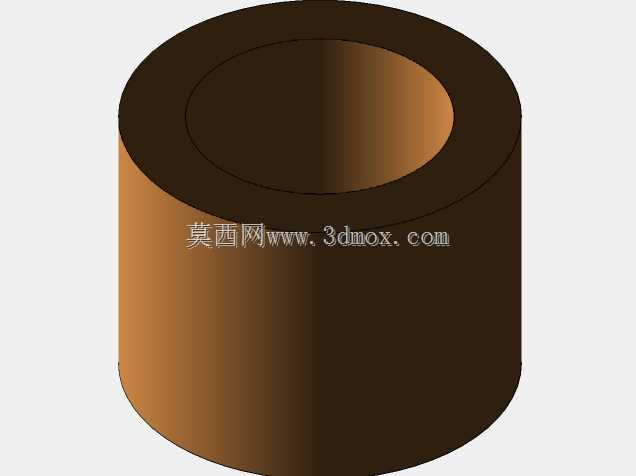

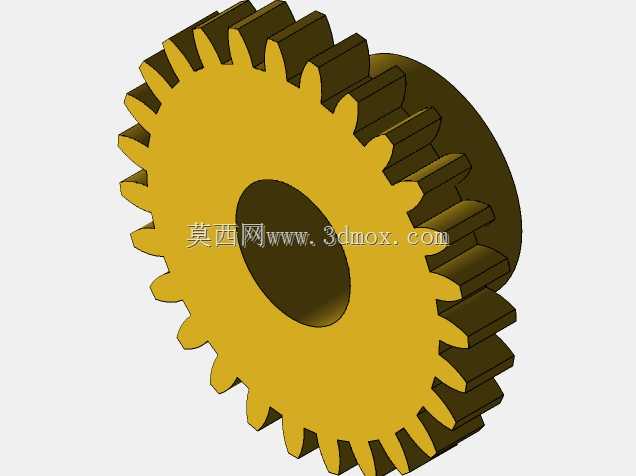

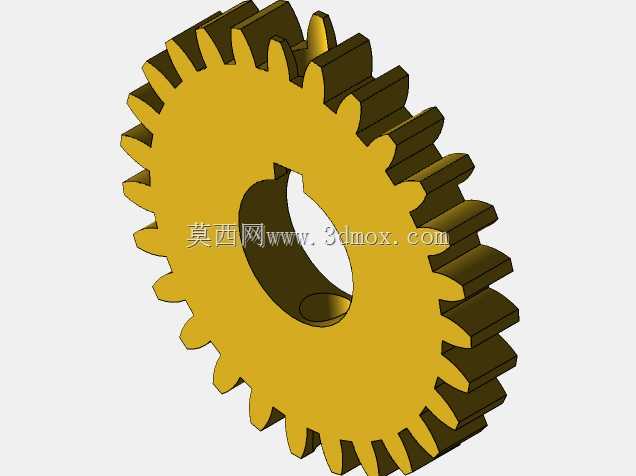

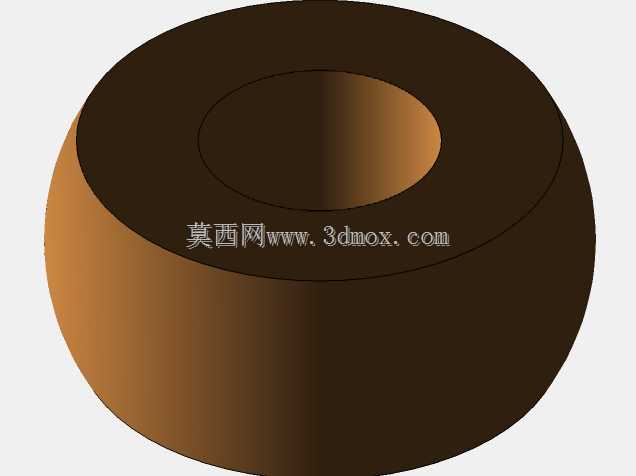

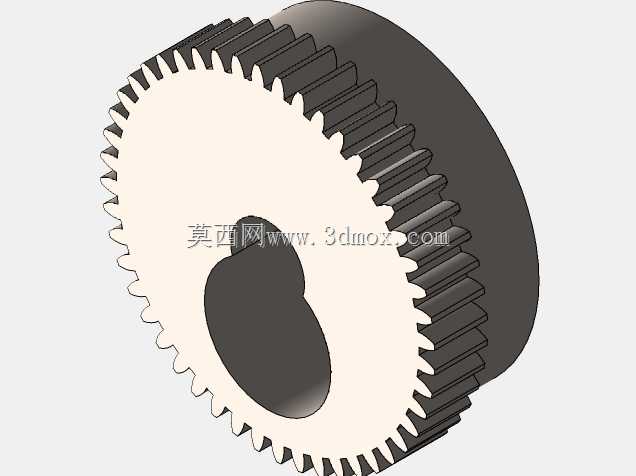

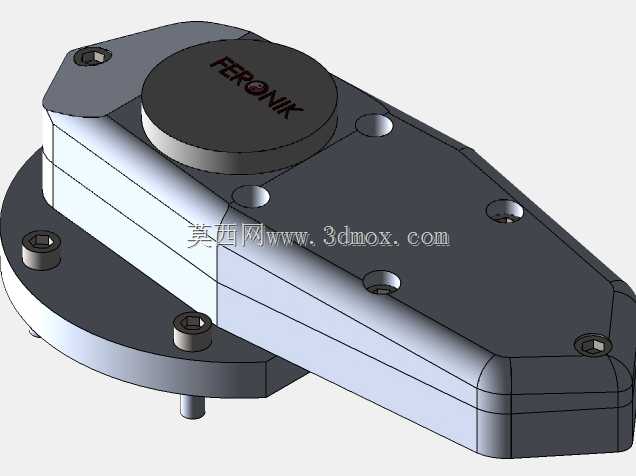

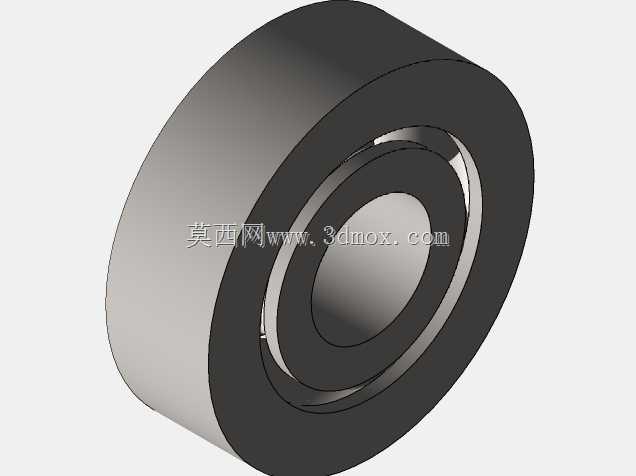

　　侧置的附属组件集成了供油调节、气路分配的功能，两个突出的管路接口分别对应燃油输入和混合气输入的通路，接口的朝向做了斜向布置，避免安装时和周边的机架、管路产生干涉，组件的外壳采用和缸体一致的安装基准，和主缸体之间通过两颗定位销做位置固定，装配时不需要反复调整位置就能保证内部油路、气路的对接精度。设计过程中，所有齿轮传动部件的齿形参数都严格匹配动力输出的转速扭矩特性，轴承部分的内外圈、滚动体尺寸做了统一的参数化设置，保证和安装位的孔径、轴径完全贴合，不会出现装配间隙过大或者过盈量超标的问题。

　　从实际应用场景来看，这类结构的动力单元除了早期轻型航空场景外，也可以经过小幅参数调整后，适配小型固定式动力机组、轻型特种作业车辆的动力需求，整体结构的维护便利性较强，拆解缸头、附属组件时不需要将整台设备从安装位上完全拆下，日常的检修、耗材更换都可以在安装原位完成。动力输出端的法兰盘做了加厚处理，能够承受传动过程中产生的径向跳动和轴向冲击，即使在负载突然变化的工况下，也不会出现法兰变形、输出轴偏移的问题。散热鳍片的根部做了圆角过渡，避免应力集中导致的鳍片断裂，在长期振动工况下的结构可靠性更强。侧置的附属组件和主缸体之间的连接管路采用刚性接头连接，密封面经过研磨处理，在振动环境下不会出现渗漏问题，不需要频繁做密封件的更换。整体结构的重量分布围绕输出轴轴线做了平衡设计，运转时的整机振动量控制在较低水平，不需要额外加装大重量的减震支座就能平稳运行，进一步降低了整套动力单元的安装空间占用和自重。
