直列四缸发动机曲柄活塞组结构

　　这套直列四缸曲柄活塞组件，是往复式内燃机最核心的动力转换单元，广泛适配乘用车辆、小型工程机械、固定式发电机组等搭载四冲程汽油机或柴油机的动力场景，承担着将燃料燃烧产生的气体压力转化为旋转扭矩输出的核心职能，是整套动力系统中工况最严苛、受力最复杂的结构模块。从结构布局来看，四个气缸沿曲轴轴向呈一字排开，缸体加工时可一次镗削完成所有缸孔，缸心距控制在合理区间内，既保证了缸壁足够的支撑强度，也能压缩整机的横向宽度，适配前置前驱车型横置动力舱的安装边界，也能满足小型工程机械紧凑动力舱的布置需求。

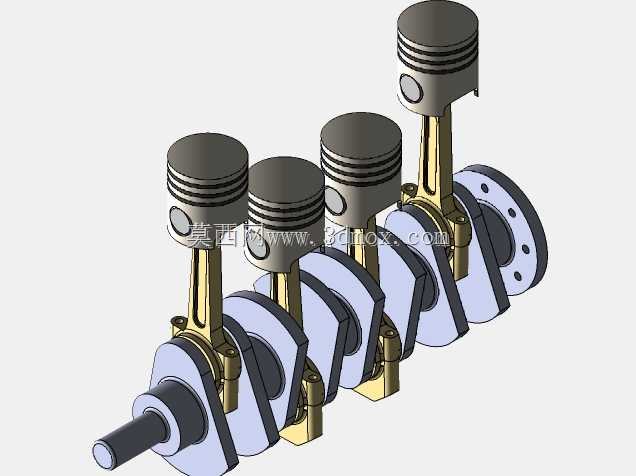

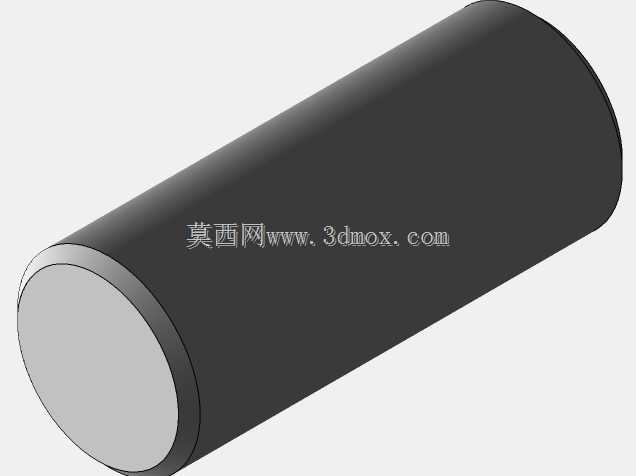

　　曲轴采用全支撑设计，每个曲柄销两侧都设置主轴颈支撑，对应四个活塞的曲柄销按照1-3-4-2或者1-2-4-3的发火间隔角错开180度布置，保证四个缸的做功行程均匀错开，让曲轴旋转过程中的扭矩输出更平顺，减少一阶、二阶往复惯性力带来的整机振动。活塞部分采用平顶或微凹顶的铝质结构，环岸位置设置三道活塞环，上方两道为气环负责密封燃烧室的高压燃气，最下方一道为油环，负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，工作状态下可在活塞销座和连杆小头衬套之间自由转动，保证磨损均匀，两端用卡簧限位防止销子轴向窜动刮伤缸壁。

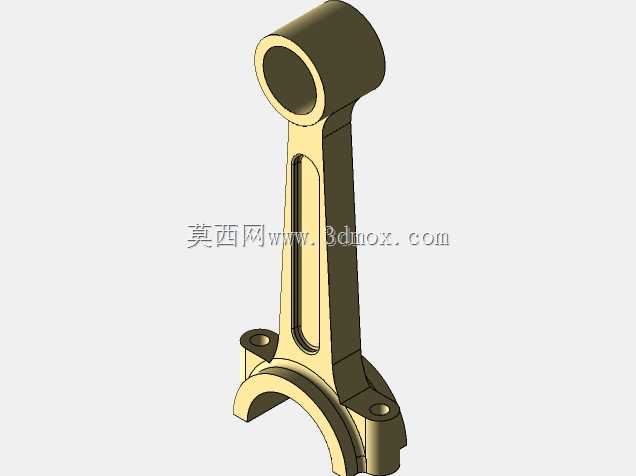

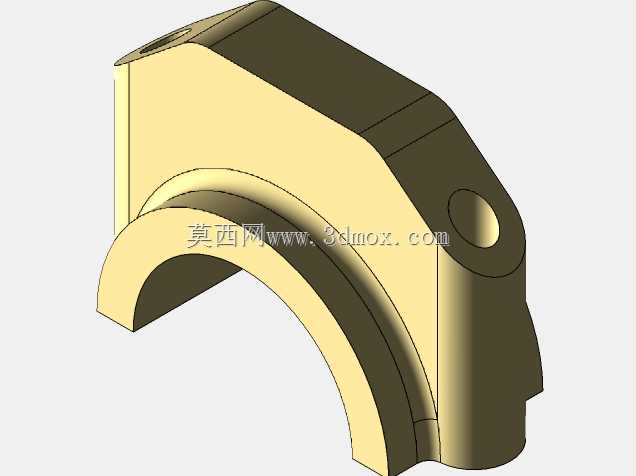

　　连杆采用工字形截面的模锻钢结构，大头做成分开式，用连杆螺栓紧固在曲轴的曲柄销上，轴瓦表面铺设有减磨合金层，配合压力润滑的机油油膜，降低高速旋转下的摩擦损耗。设计过程中需要重点做动平衡校核，每个曲柄臂上都预留有平衡重结构，抵消活塞连杆组往复运动和曲轴旋转产生的不平衡力矩，避免高转速下出现剧烈振动导致轴承过早磨损、密封件失效。安装边界上，曲轴前端需要预留正时传动系统、水泵、发电机等附件的驱动轮安装位，输出端法兰需要匹配飞轮或者液力变矩器的安装定位止口，保证动力输出的同轴度；活塞在上止点位置时，顶部与缸盖燃烧室的间隙需要严格控制在设计范围内，既保证足够的压缩比，也避免活塞碰撞气门引发机械故障。

　　这套结构的运动逻辑清晰，四个活塞交替上下运动，通过连杆带动曲轴持续旋转，相比三缸结构不需要额外加装平衡轴就能达到不错的NVH表现，相比六缸及以上缸数的结构，整机长度更短、重量更轻、制造成本更低，是目前中小排量动力系统中应用最广泛的结构形式。建模过程中需要严格匹配各部件的运动干涉检查，尤其是活塞运行到上下止点时连杆与曲轴平衡重、缸体下沿的间隙，曲轴旋转时曲柄臂与缸体主轴承座的间隙，避免实际装配或者运动过程中出现部件碰撞。同时各摩擦副的配合公差需要符合行业设计规范，活塞与缸壁的间隙、曲轴主轴颈与主轴承孔的间隙、连杆大头与曲柄销的间隙都要根据材料热膨胀系数、润滑需求设定合理范围，保证冷机启动不卡滞、热机工况下不过度磨损。
