300升废钢抓取多瓣抓斗结构设计

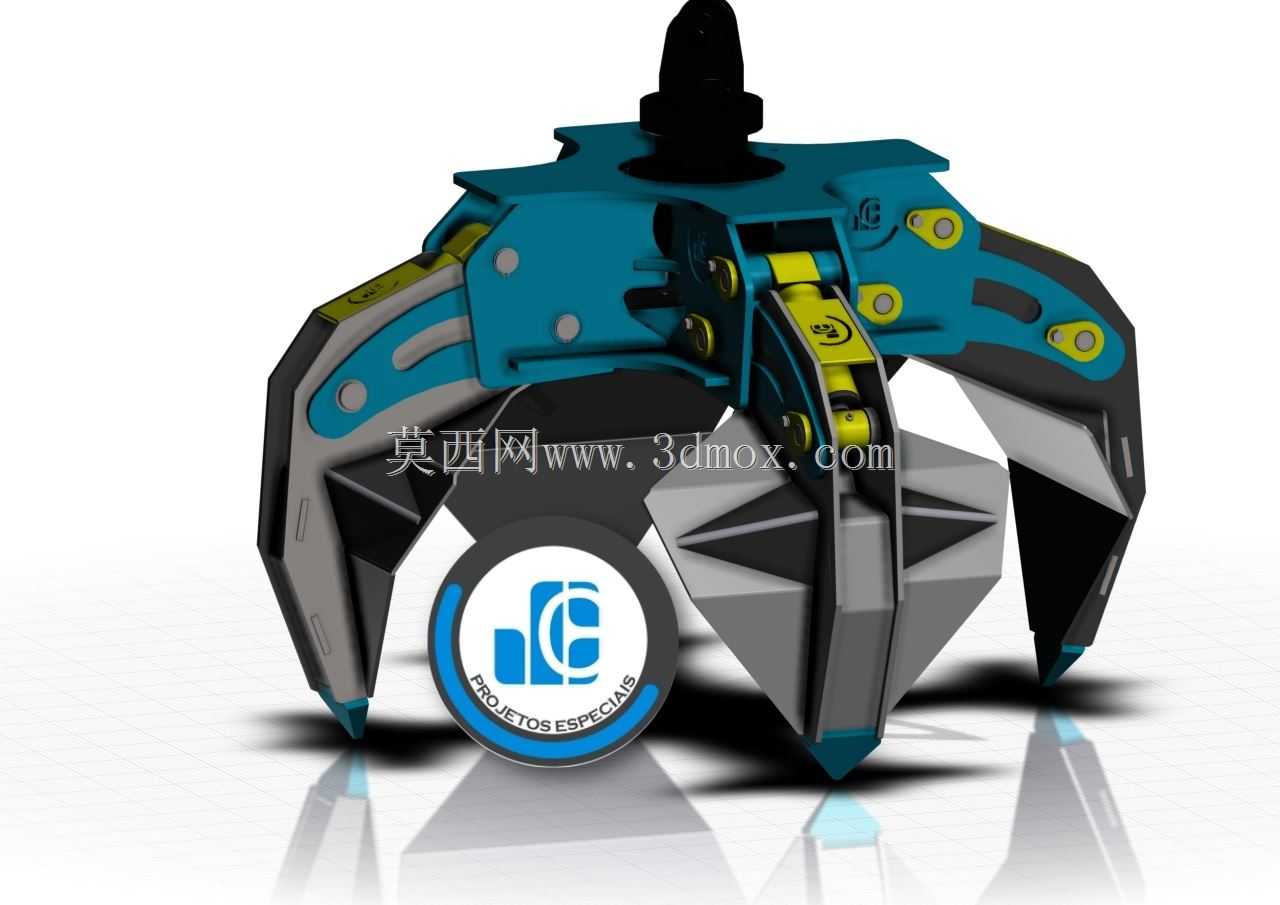

这款300升容量的多瓣抓具，核心面向废钢回收加工场景的散状物料抓取作业，适配常规桥式起重机、门式起重机的吊具连接接口，可直接替换原有吊钩或常规抓斗完成废钢、破碎金属块、工业边角料的装卸、堆垛、转场作业。从结构设计逻辑来看，整体采用五瓣对称式爪瓣布局，相比传统两瓣抓斗，对不规则形状的废钢物料包裹性更强，抓取过程中不易出现物料散落的情况，单爪闭合后形成的封闭容腔刚好匹配300升额定容积，针对松散废钢的堆密度特性，容腔设计预留了12%的充盈余量，避免满负荷抓取时大块废钢卡滞导致爪瓣无法完全闭合。

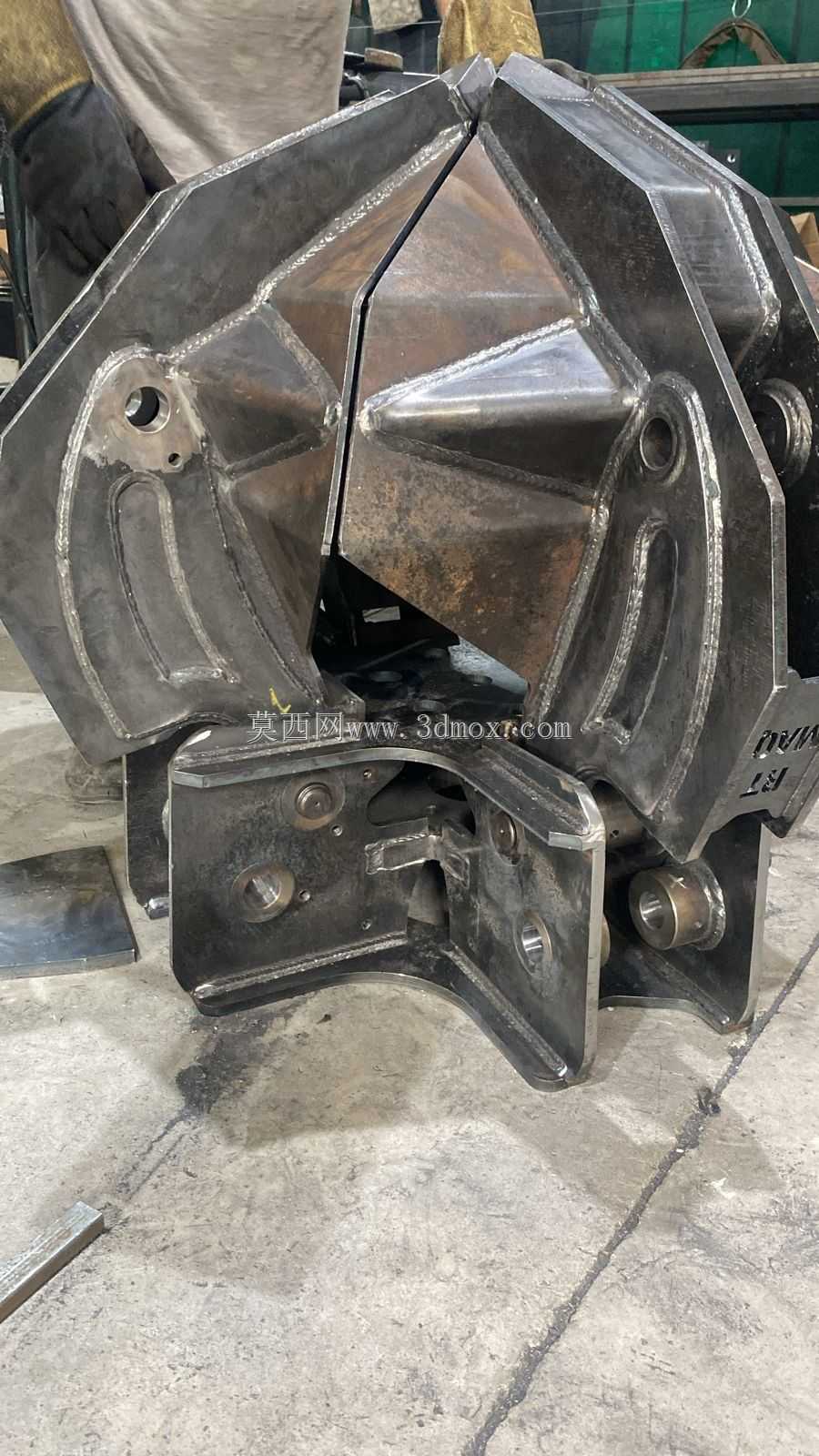

爪瓣的铰接点采用错位布置方案，每个爪瓣设置两组铰接副，上部铰接点连接驱动连杆，下部铰接点固定在中心回转基座上，驱动端采用液压油缸直推的连杆传动结构，相比钢丝绳卷扬式抓斗，闭合力矩更大，能够对压实的废钢堆实现有效切入，单爪最大闭合力可满足抓取单块重量不超过80kg的异形废钢需求。爪瓣的刃口部分采用加厚耐磨钢板堆焊硬质合金的设计，针对废钢作业中频繁的冲击、摩擦工况，刃口厚度比普通砂石抓斗提升40%，同时在爪瓣外侧设置了加强筋板，避免抓取大块尖锐废钢时出现爪瓣变形的问题。

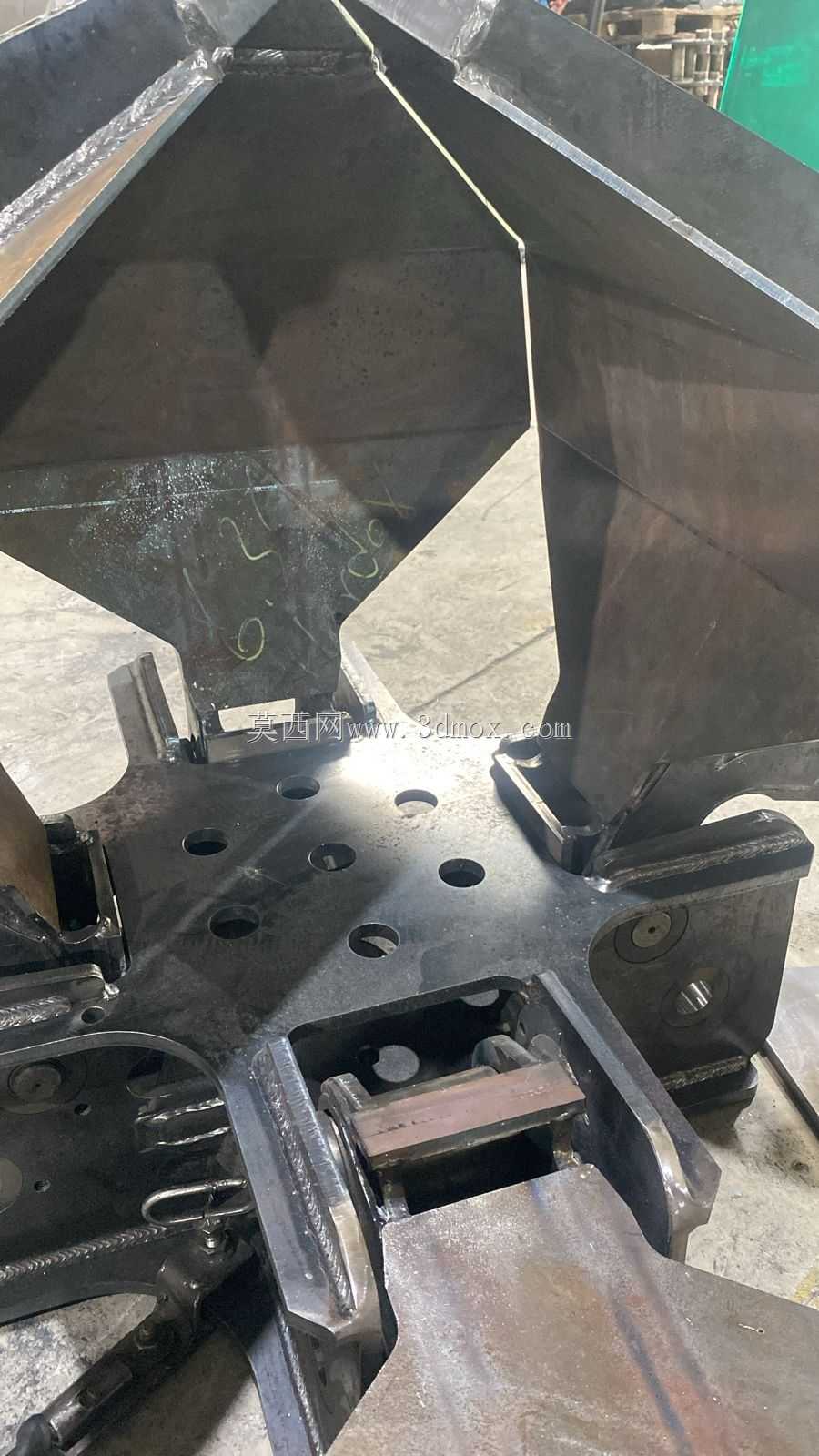

顶部连接法兰采用标准起重机吊具连接尺寸，适配国内主流10-16吨级桥式、门式起重机的吊具安装接口，安装时无需对原有起重机的起升机构做额外改造，只需匹配对应的液压管路接口即可完成装配，整体安装边界控制在直径1200mm、高度1500mm的范围内，可在常规废钢加工车间的料场、料仓内完成全范围作业，不会与车间立柱、料仓侧壁发生干涉。中心回转基座内置回转支承结构，可实现360度全回转作业，配合起重机的大车、小车行走机构，能够覆盖作业半径内任意位置的物料抓取，无需额外调整起重机站位。

从实际作业场景的适配性来看，这款抓具除了废钢回收场景外，也可适配建筑垃圾破碎分拣、报废汽车拆解料转运、工业固废处理等场景的散状不规则物料抓取，针对不同物料的特性，爪瓣的开合角度可通过液压系统的流量阀进行调节，最大开合直径可达1600mm，能够对较大体积的废钢构件实现环抱抓取。在密封设计上，所有铰接点都采用了双层防尘密封圈结构，避免废钢作业中的金属碎屑、粉尘进入铰接副造成磨损，铰接销轴采用表面淬火处理，硬度达到HRC55以上，可承受频繁的冲击载荷，日常维护时只需定期通过预留的注油嘴加注润滑脂即可，无需频繁拆解更换销轴。

整体结构的受力传递路径经过优化，抓取作业时的载荷通过爪瓣铰接点直接传递到中心基座，再通过顶部连接法兰传递到起重机起升机构，连杆机构的受力点全部经过有限元校核，在1.25倍额定载荷下的最大应力集中点出现在爪瓣与连杆的铰接位置，应力值低于材料屈服强度的60%，满足起重作业的安全系数要求。液压管路全部布置在结构件的内侧空腔内，避免作业过程中被尖锐废钢刮蹭造成管路破损，管路接口采用标准快插接头，现场更换维护时无需复杂的管路焊接作业，可快速完成故障件的替换。
