起重作业用滑轮式挂钩组件结构设计

在车间重型工件转运、仓储货物高位码放、户外设备安装吊装这类常规起重作业场景里，滑轮式挂钩组件是直接承接吊重载荷、衔接起升钢丝绳与被吊物的核心受力部件，其结构合理性直接决定吊装作业的平稳性与载荷传递效率。不同于固定式起重吊点，这套带滑轮结构的吊钩组件，能够在起升、下降过程中自动适配钢丝绳的走线角度，避免钢丝绳与构件硬摩擦出现断丝、跳绳问题，同时滑轮的轮轴结构可将滑动摩擦转化为滚动摩擦，大幅降低起升过程中的钢丝绳磨损与运行阻力。

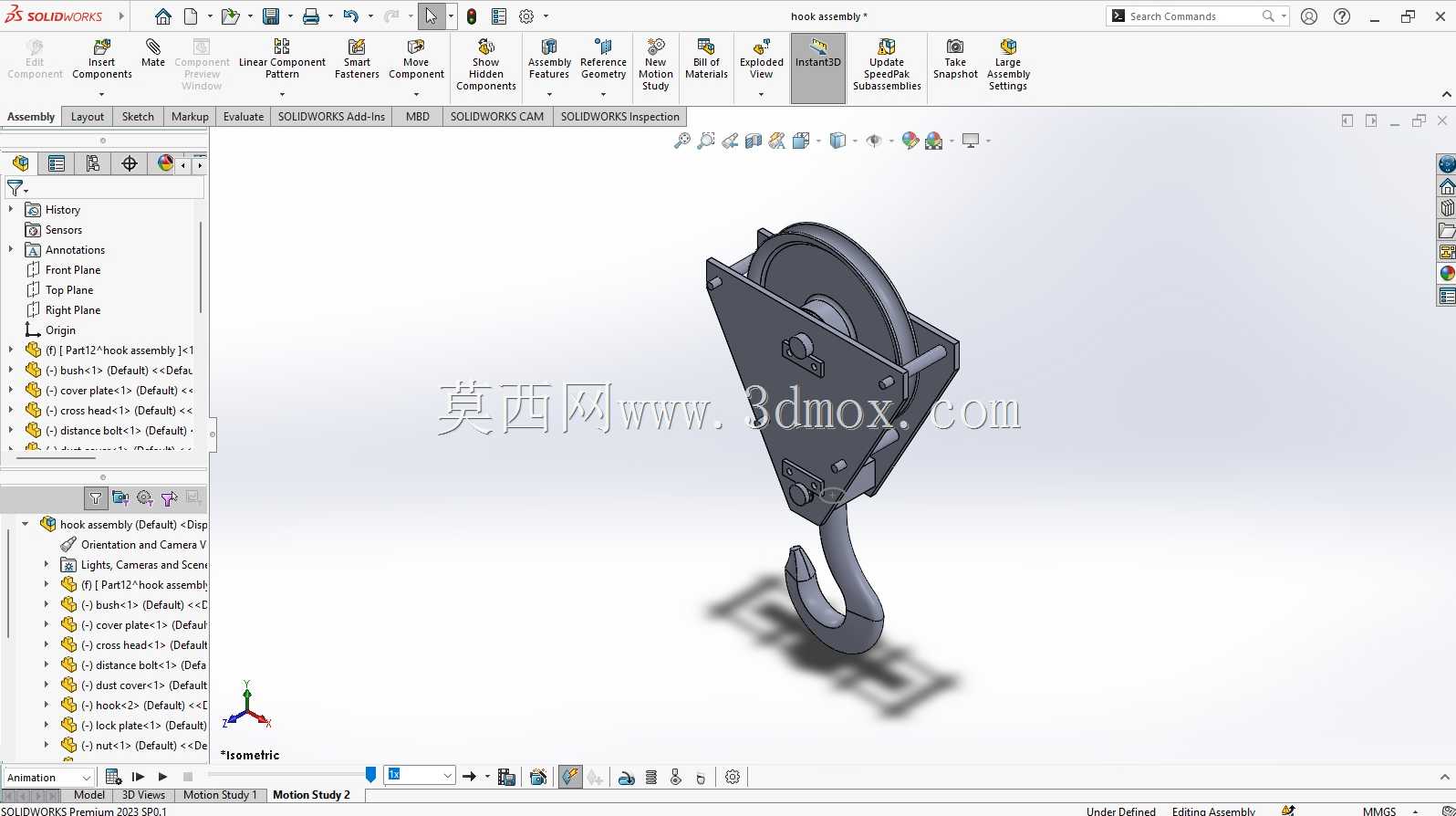

从结构设计逻辑来看，整个组件采用对称式夹板承载结构，两块成型钢板作为核心承载基体，上部预留滑轮安装轴孔，中部设置防脱挡板的安装位，下部预留吊钩铰接轴的装配空间，所有轴孔位置均做了同轴度公差约束，避免装配后出现滑轮卡滞、吊钩偏摆的问题。滑轮采用内嵌式安装设计，两侧夹板刚好覆盖滑轮轮缘的侧边，仅留出钢丝绳进出的绳槽间隙，既可以防止作业过程中异物卡入滑轮绳槽，也能避免钢丝绳从绳槽中脱出引发吊重坠落风险。吊钩部分采用铰接式连接，通过横向销轴与两侧夹板下端相连，允许吊钩在垂直于起升方向的平面内做一定角度的自由摆动，适配被吊物起吊后重心偏移带来的角度变化，避免吊重过程中出现额外的扭转应力传递到滑轮轴与钢丝绳上。

从安装边界与尺寸适配角度，这套组件的上部夹板宽度与滑轮直径做了匹配设计，滑轮直径按照常规起重钢丝绳的绳径18-22倍的倍率选取，保证钢丝绳绕入滑轮时的弯曲应力处于合理区间，延长钢丝绳使用寿命。夹板外侧的安装平面可适配不同规格的起重葫芦、行车小车的吊点连接，下部吊钩的开口尺寸按照常规卸扣、吊装带的挂接需求设计，钩头位置预留了防脱卡板的安装槽，可加装弹簧式防脱挡片，防止挂接的吊索具从钩口意外滑出。整个组件的重心沿滑轮轴中心垂线分布，空载状态下可保持自然垂直，不会出现偏斜卡滞钢丝绳的问题。

在实际功能表现上，这套组件可同时满足垂直起升与小幅度横向牵引的作业需求，滑轮的轮槽表面做了圆弧过渡处理，表面粗糙度控制在合理范围，不会对钢丝绳表面的油膜与钢丝造成过度磨损。吊钩的钩身部分采用变截面设计，从钩尖到铰接轴位置截面逐步加大，匹配不同位置的受力弯矩分布，在保证整体强度的前提下尽可能降低组件自重，减少起重设备的无效载荷占比。两侧夹板的连接采用多组高强螺栓紧固，螺栓分布避开滑轮转动轨迹与吊钩摆动范围，装配后所有螺栓端部做防松处理，避免长期受交变载荷作用出现螺栓松动脱落的问题。在日常维护场景下，这套组件的拆分结构也便于定期检查滑轮轴承磨损情况、吊钩铰接轴的润滑状态以及钩身是否存在疲劳裂纹，不需要整体切割更换构件，可单独替换磨损超标的滑轮、销轴等易损件，降低长期使用的维护成本。针对不同的额定起升载荷，可通过调整夹板厚度、滑轮轴直径以及吊钩截面尺寸来适配，核心结构逻辑不需要做大幅改动，可直接衍生出不同载荷等级的系列化吊具产品，适配从轻型工位吊到重型桥式起重机的不同吊装需求。
