手动夹持式管加工用管虎钳结构

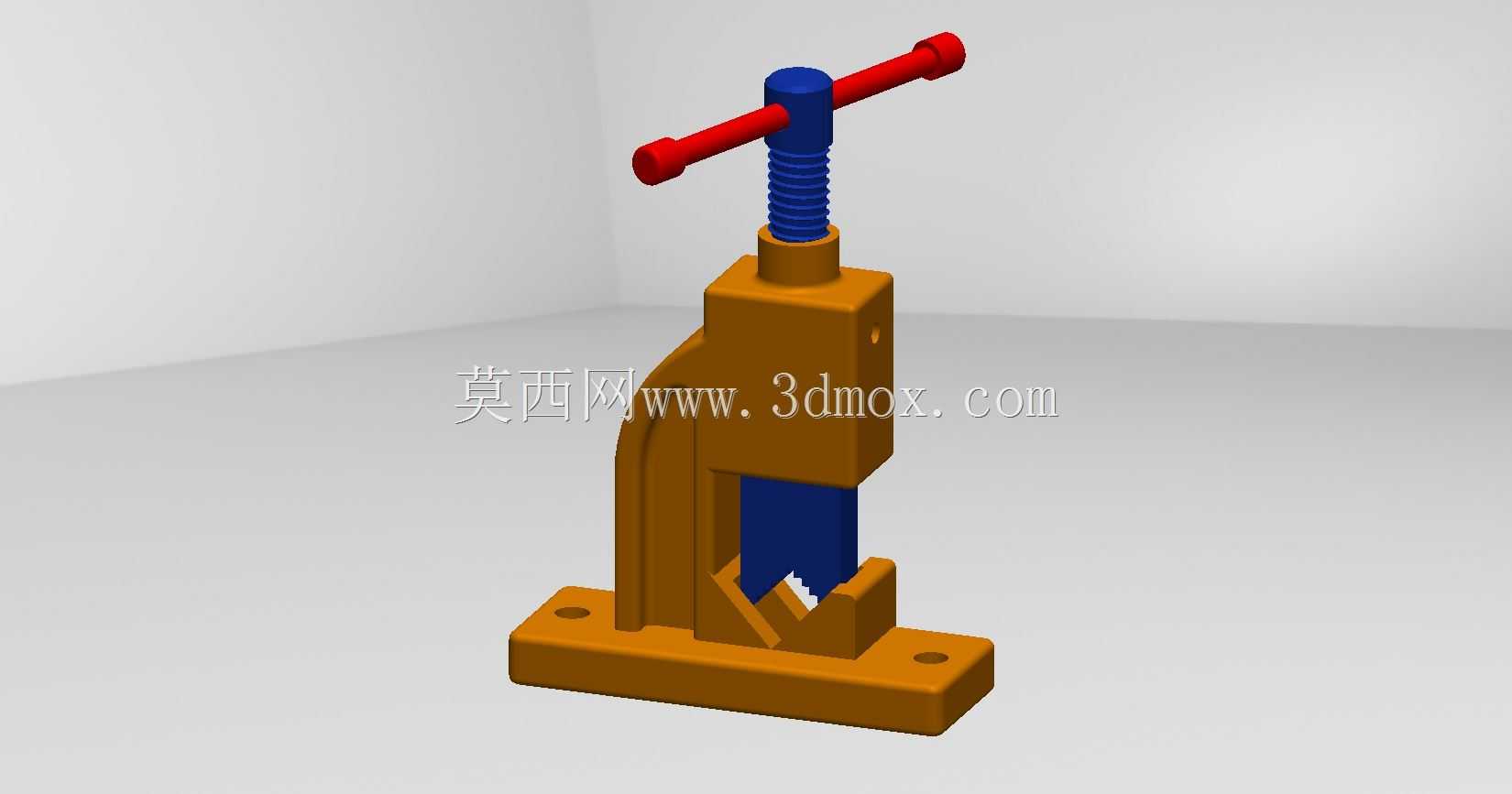

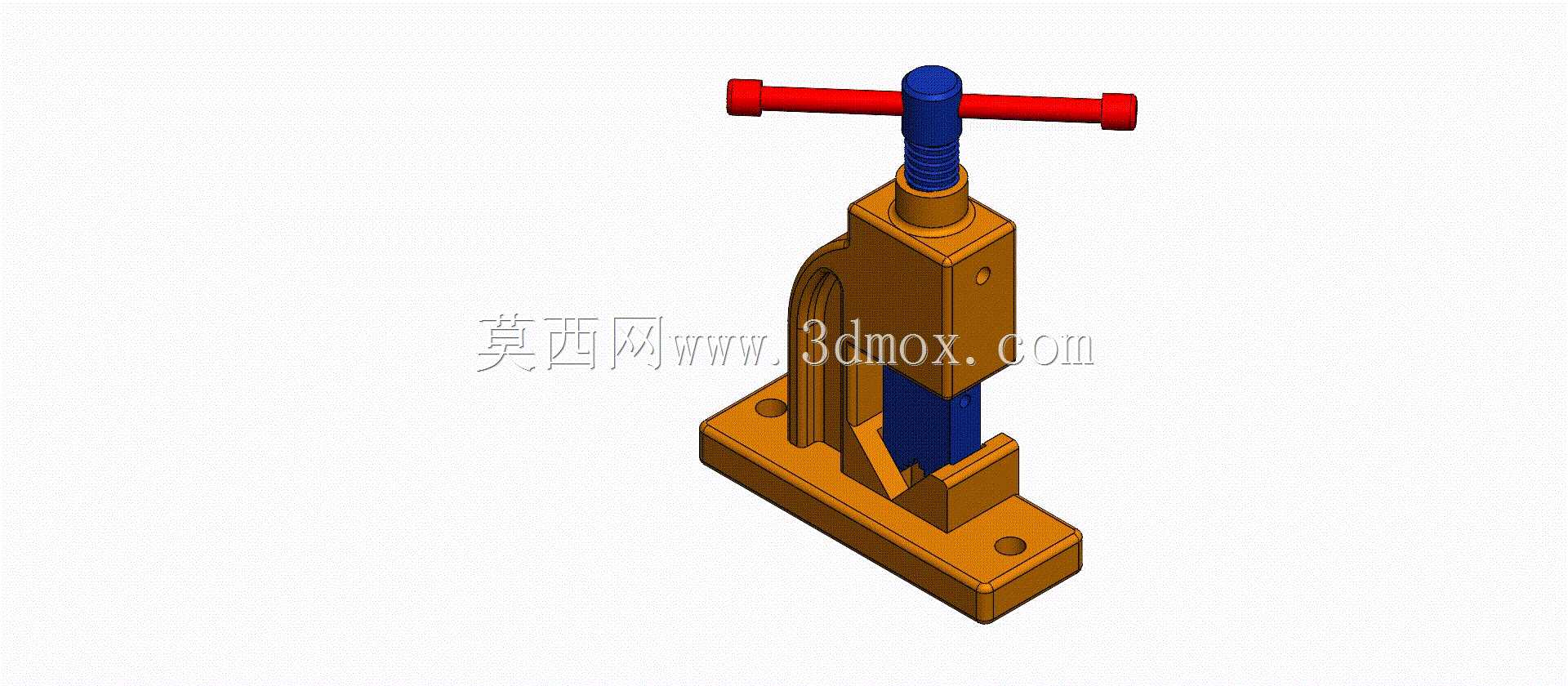

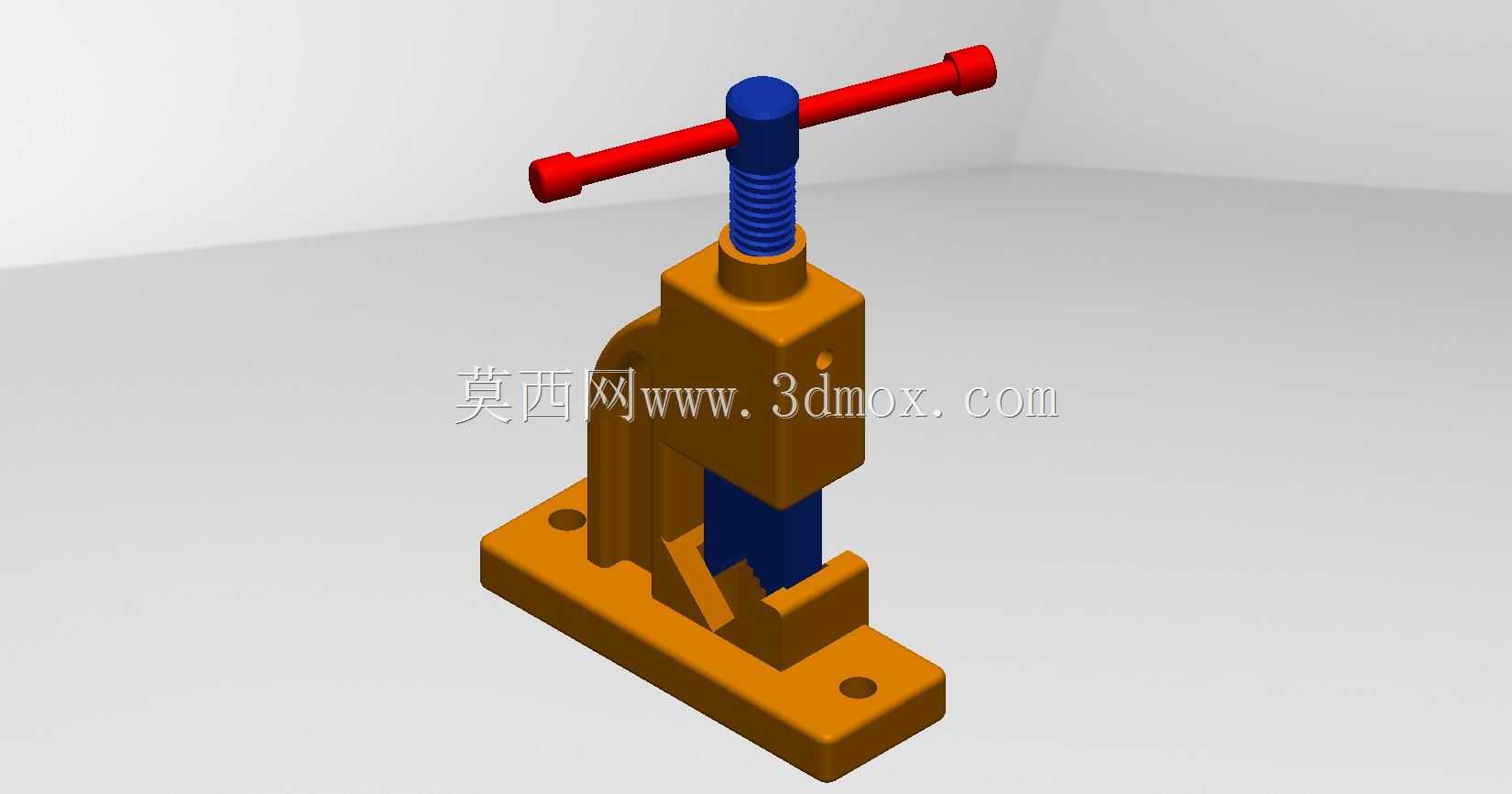

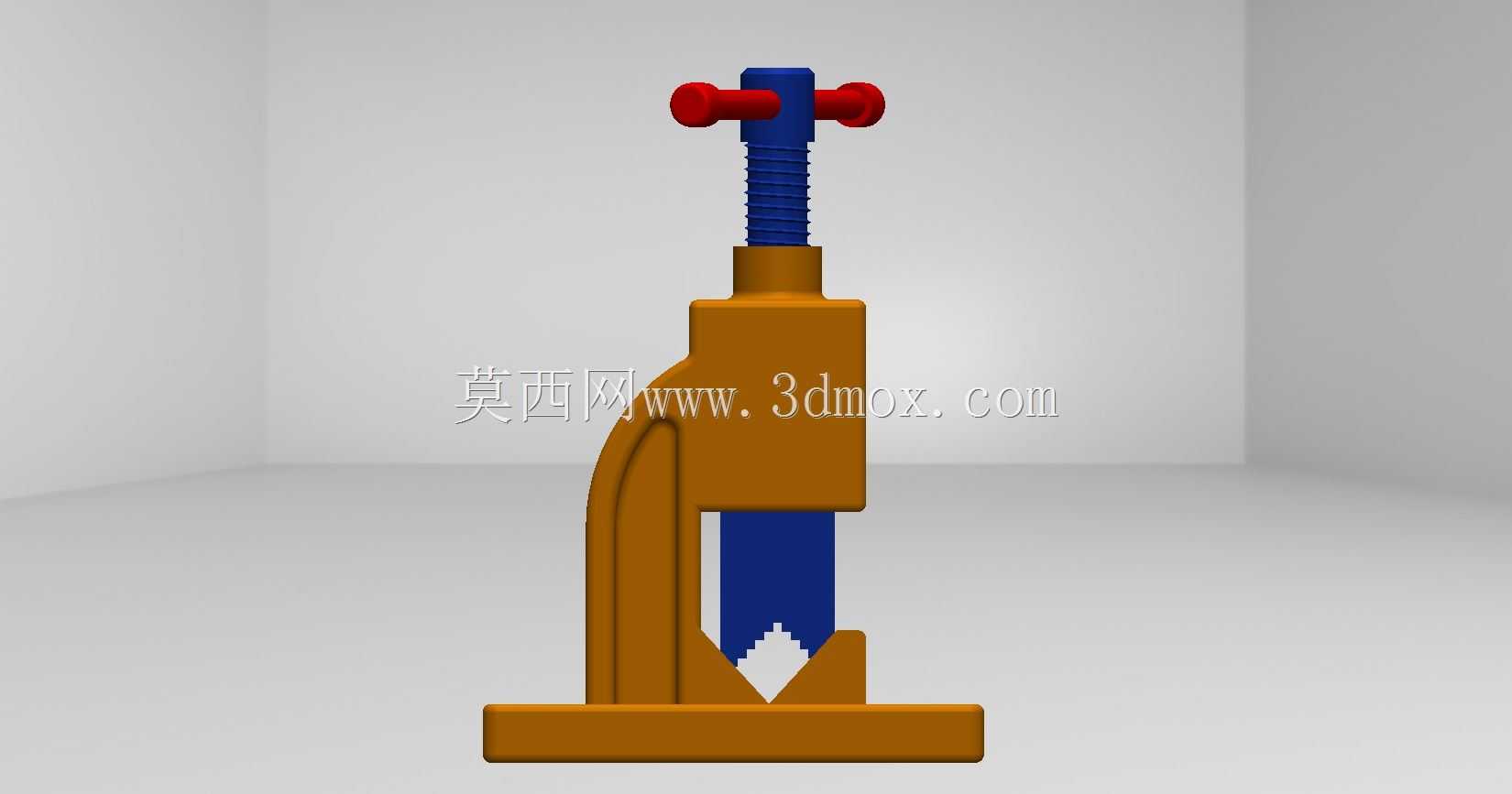

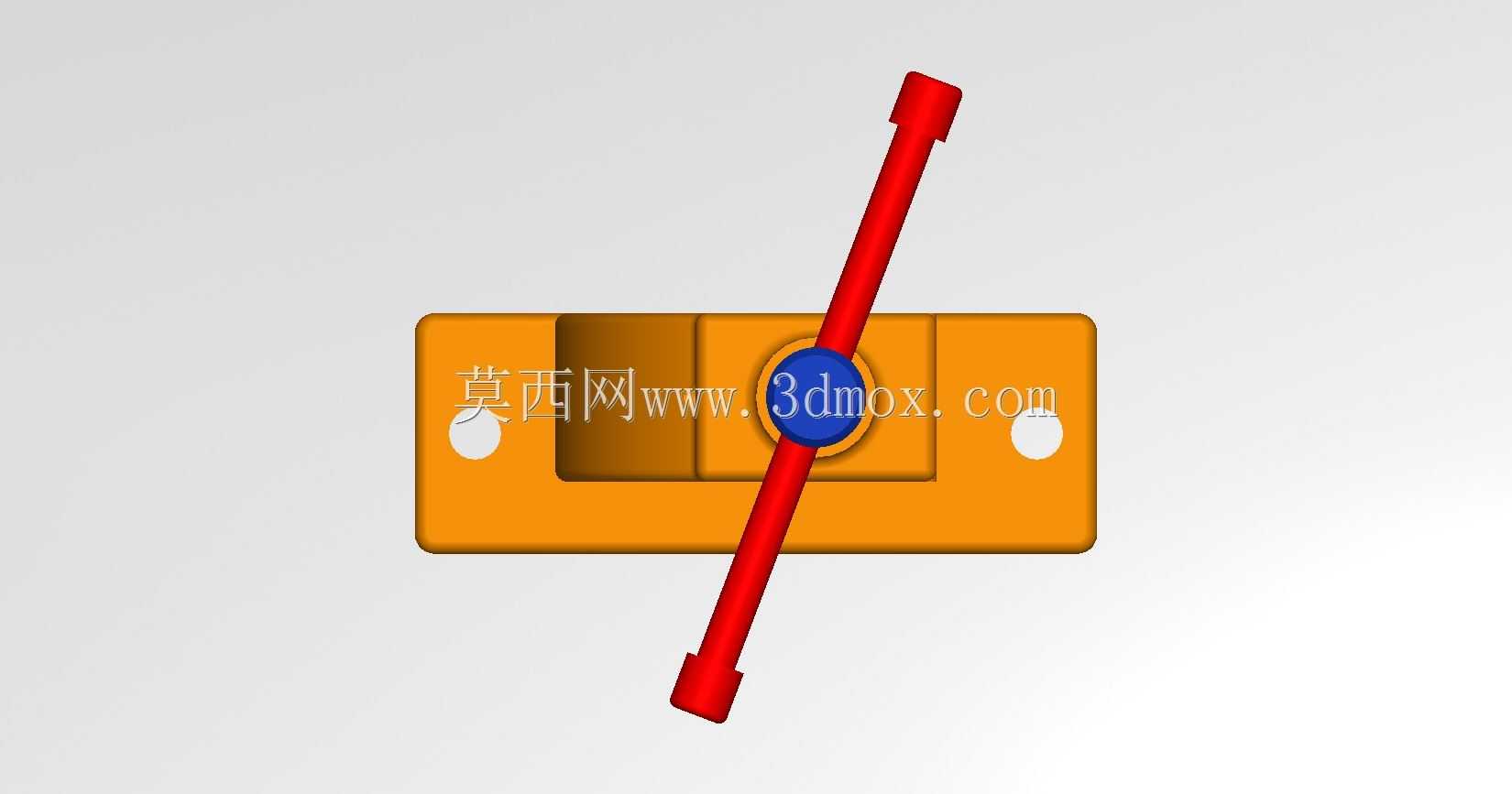

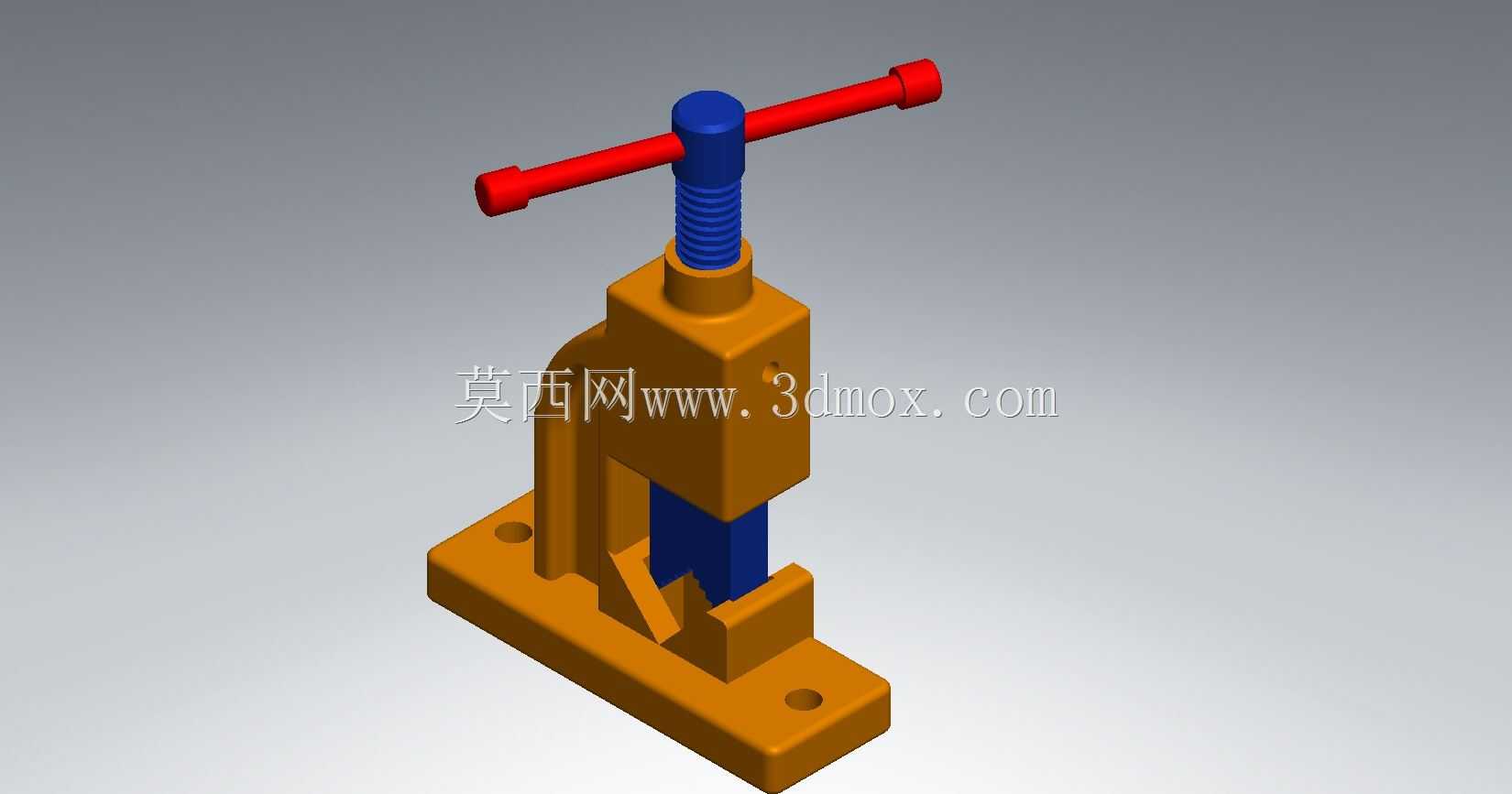

　　在管道安装、五金维修、小型金属件加工的现场作业场景里，管虎钳是钳工工位、管道施工点位上出镜率极高的夹持类工装，区别于普通平口虎钳的平面夹持逻辑，这款管虎钳专门针对圆管、圆柱形棒料的装夹需求做了结构适配，能在不破坏工件表面圆度的前提下提供足够的夹持摩擦力，避免工件在套丝、切割、打磨、修配作业时出现打滑偏转的问题。从结构设计逻辑来看，整个产品采用立式丝杠传动的布局，底部为带安装孔的铸造式基座，基座上预留的两个通孔是安装固定的核心边界，作业时可通过螺栓穿过孔位将整个虎钳锁紧在钳工工作台、移动工装架的台面上，基座的底面做了全平面铣平处理，能保证安装后整体的垂直度，不会因为台面贴合间隙导致夹持时出现受力偏斜。

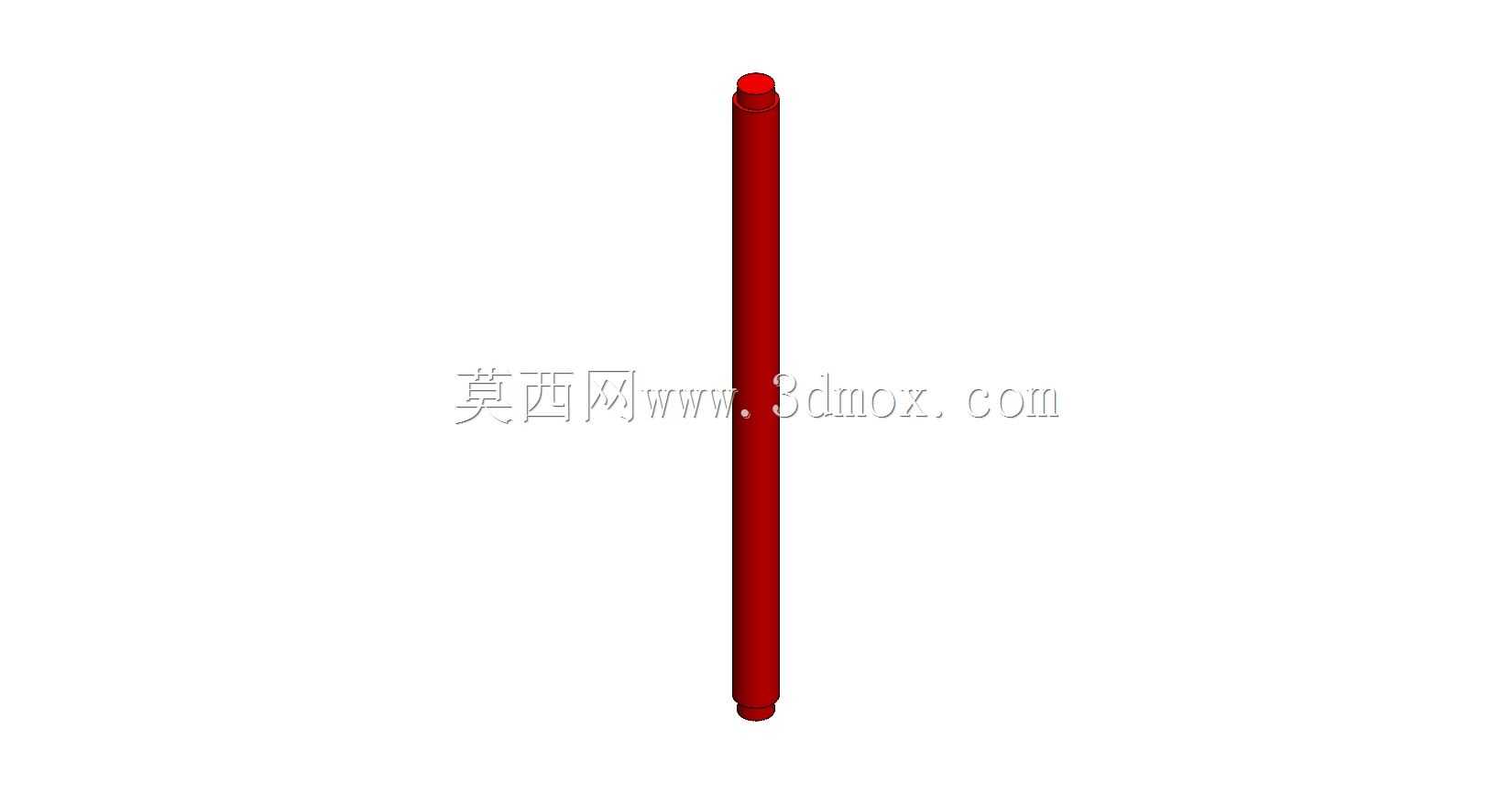

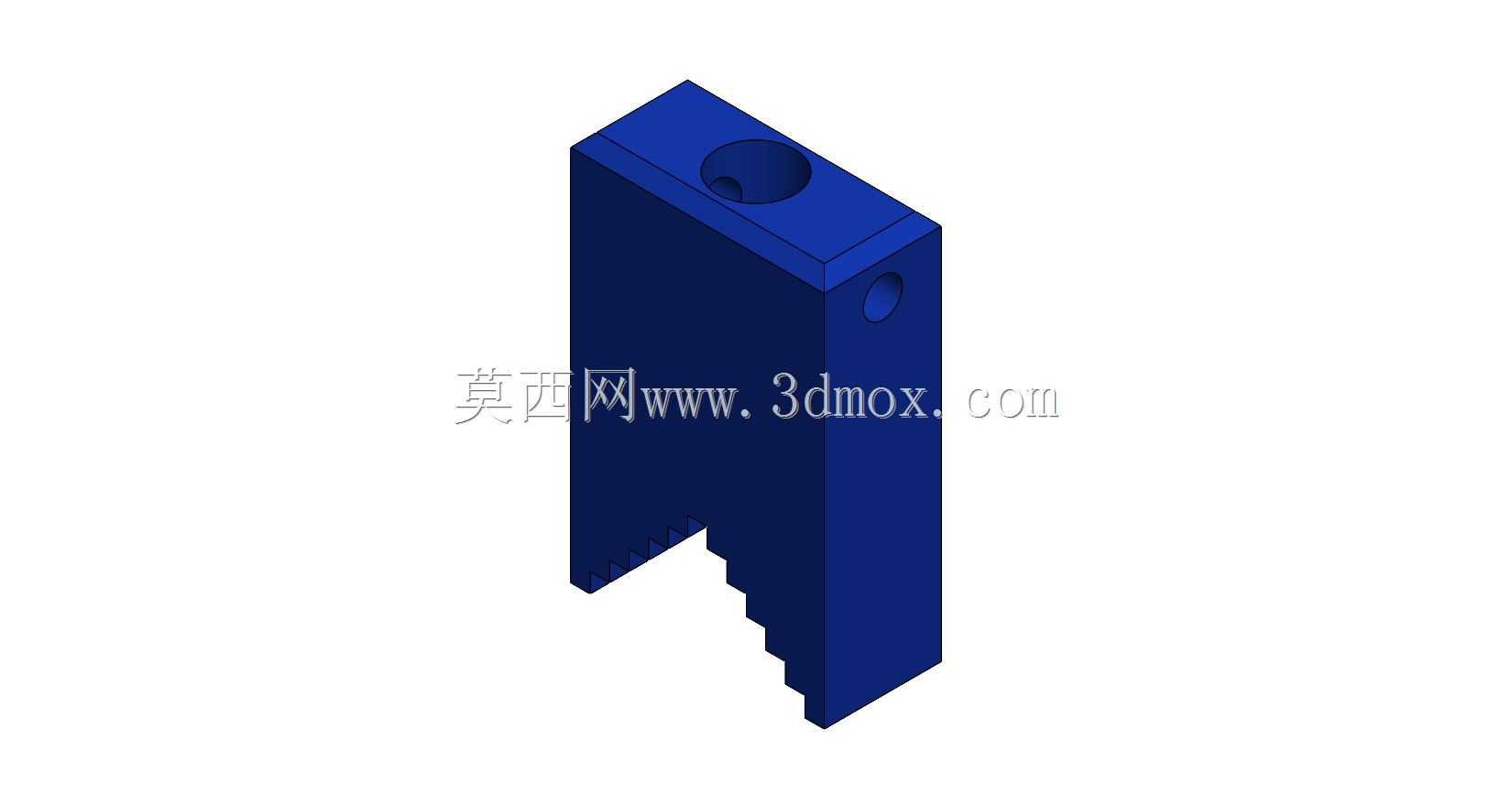

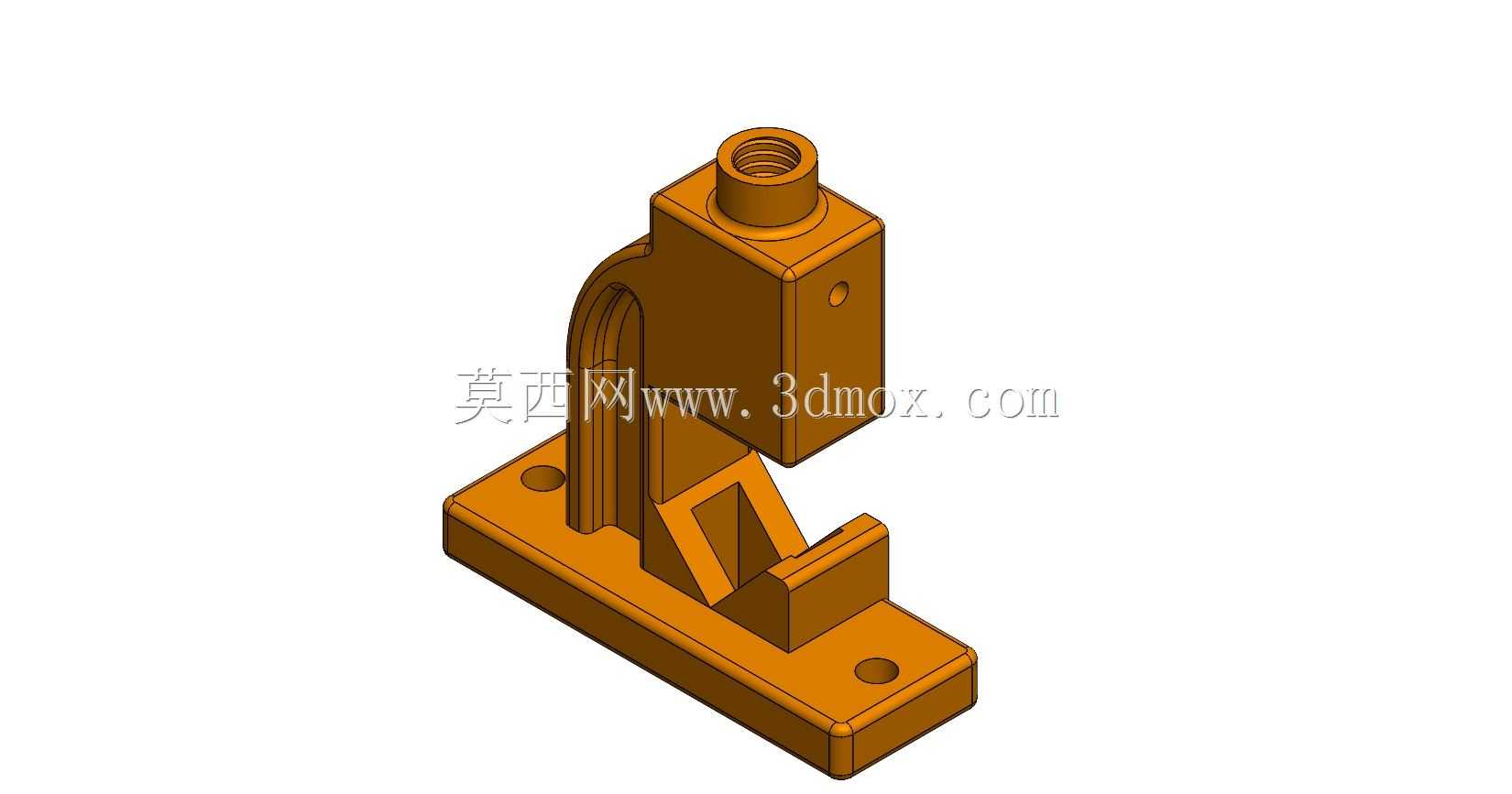

　　基座上方集成了固定钳身结构，固定钳口的夹持面做了V形弧面设计，这是区别于普通平虎钳的核心特征，V形开口的角度经过适配，可覆盖一定直径范围内的圆管类工件，弧面内侧做了防滑齿纹结构，齿纹的深度控制在不会过度啃伤工件表面的区间，既保证夹持摩擦力，又不会在薄壁管件表面留下过深的压痕导致工件报废。活动钳口同样采用对应V形弧面结构，与固定钳口形成对夹的夹持空间，活动钳口与丝杠做嵌入式连接，丝杠顶端穿过固定钳身上方的导向孔，与顶部的T形手柄做刚性连接，手柄采用横向通长的圆杆结构，转动时力臂长度足够，操作人员不需要借助额外加力杆就能输出足够的夹紧力，手柄与丝杠的连接位置做了防脱限位，避免频繁转动操作时手柄从丝杠顶端滑脱。

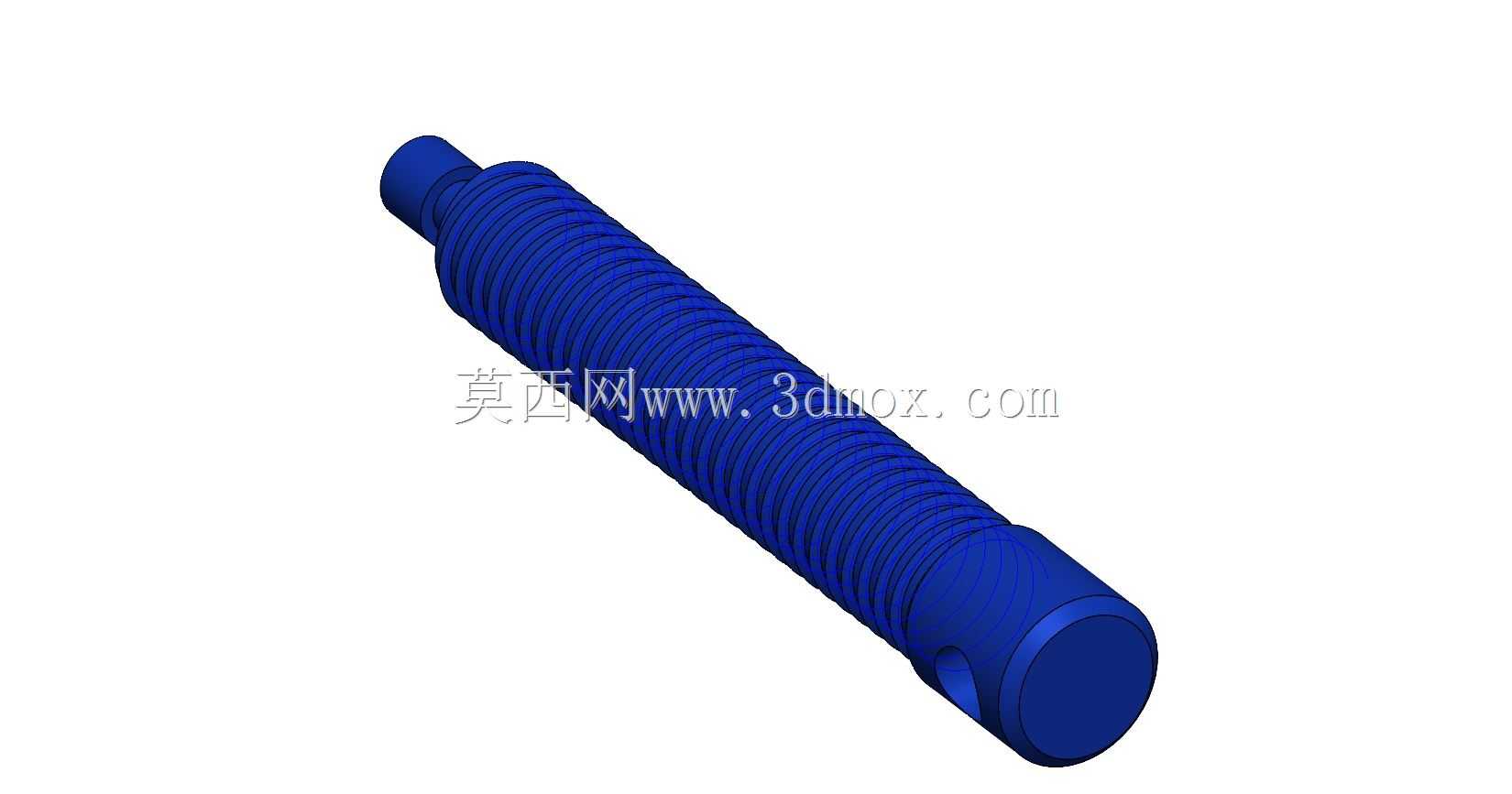

　　丝杠与活动钳口的连接部位做了旋转间隙配合，转动手柄带动丝杠旋转时，活动钳口只会沿着钳身的导向槽做直线升降运动，不会跟随丝杠同步转动，保证钳口的V形面始终与固定钳口保持对正状态，不会出现夹持错位的问题。钳身的侧面做了加强筋结构，从基座位置一直延伸到丝杠导向座下方，在承受大扭矩夹紧力、或者工件受到切割、套丝作业的侧向冲击力时，加强筋能分散钳身的受力，避免钳身出现形变断裂。从安装边界尺寸来看，基座的长宽尺寸适配常规小型钳工台的安装位，整体高度控制在单人坐姿操作的舒适区间，操作人员转动顶部手柄时不需要抬臂过高，长时间作业也不容易产生肢体疲劳。

　　在实际作业场景中，这款管虎钳可适配水暖管道安装时的镀锌管装夹、小型圆钢件的锉修加工、金属管件的端头倒角作业，甚至在小型五金件的装配工序中，也可以更换钳口垫块来装夹异形小零件，适用场景覆盖了维修班组、管道施工队、学校金工实习工位、小型五金加工坊等多个场景。设计过程中针对丝杠传动的磨损问题，在丝杠与导向孔的配合位置预留了润滑脂加注间隙，日常维护时只需要定期在丝杠表面涂抹润滑脂，就能保证传动顺畅，避免因为铁屑、灰尘进入螺纹间隙导致的转动卡滞问题。钳身的所有棱角位置都做了倒钝处理，避免操作人员在取放工件、调整钳口时被锐边划伤，符合手动操作工装的安全设计要求。活动钳口的导向槽与钳身导轨的配合间隙控制在合理范围，既不会因为间隙过大导致夹持时钳口晃动，也不会因为间隙过小导致铁屑卡入后活动钳口卡死，日常使用时只需要定期清理导向槽内的金属切屑，就能长期保持夹持精度。
