三爪拉拔拆卸工具结构设计方案

项目分类:通用五金配件 发布时间:2025-09-16 ID:1074334
  • 三爪拉拔拆卸工具结构设计方案
  • 三爪拉拔拆卸工具结构设计方案

在设备运维、机械装配、机加工车间的日常作业里,过盈配合零部件的拆卸一直是高频且考验工装适配性的环节,三爪拉拔工具正是针对这类场景开发的手动拆卸工装,区别于两爪拉马的偏心受力缺陷,三爪结构能实现周向均匀受力,避免拆卸过程中工件偏斜、轴端损伤或者拉爪滑脱的问题。从实际使用场景来看,这类工具覆盖了从民用维修铺到重型工业车间的不同需求,小到家用电机的皮带轮拆卸、自行车中轴轴承拔出,大到工业减速机输入轴齿轮、水泵叶轮、输送机辊筒端盖的拆卸作业,只要是轴与孔采用过盈配合、且工件外圈有可勾持的受力边,都能通过这类工装完成无损伤拆卸,相比撬棍撬动、锤击震松的传统拆卸方式,拉马作业能最大程度保护配合面精度,避免轴头螺纹、轴承滚道、齿轮齿面受外力冲击产生崩损,降低维修过程中的零件报废率。

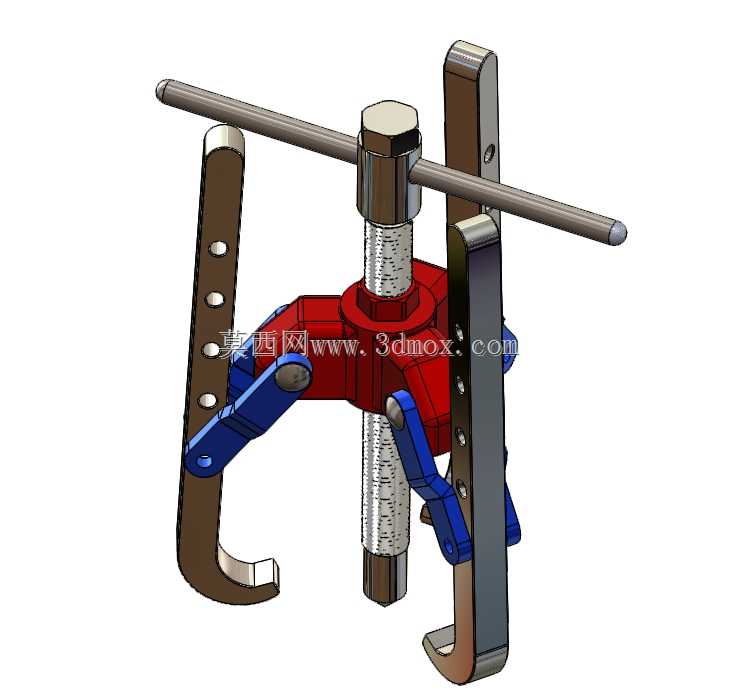

这套三爪拉拔结构的核心受力逻辑围绕中心螺杆的螺旋顶升力展开,中心螺杆采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙型强度更高,承载能力更强,能承受大扭矩下的轴向推力,螺杆顶端加工有横向通孔,用于穿入加力杆,通过杠杆原理放大输入扭矩,操作人员无需额外液压设备,仅靠手动加力就能产生数吨的轴向拉拔力。三个拉爪通过铰接结构与中心滑座连接,滑座与中心螺杆采用间隙配合,可沿螺杆轴向自由滑动,拉爪本体上加工有等距调节孔,可根据被拆卸工件的外径尺寸调整拉爪的勾持位置,适配不同直径的拆卸对象,拉爪的勾持端做了直角钩头设计,钩头端面经过铣平处理,能与工件背面的受力端面完全贴合,避免拉拔过程中出现应力集中导致的钩头变形或者工件边缘崩裂。

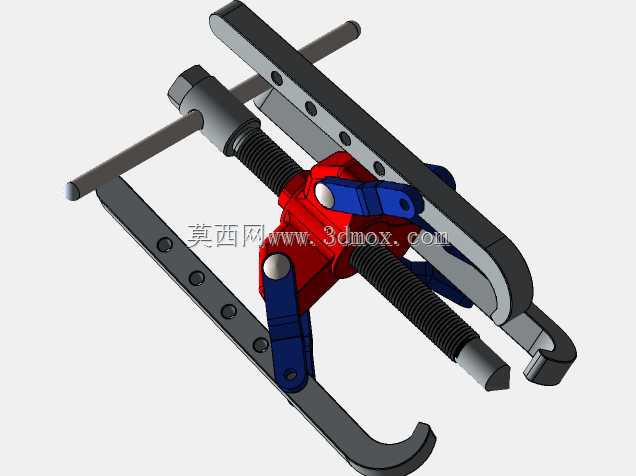

从结构设计的细节来看,三个拉爪沿中心滑座周向120度均匀分布,这种等分设计能让三个爪的受力完全均等,拉拔过程中中心螺杆的轴向力始终与被拆卸工件的轴线重合,不会产生侧向分力,这也是三爪拉马相比两爪结构最核心的优势——两爪结构仅能实现两点受力,很容易因为工件外形不规则、勾持位置不对称出现拉偏现象,轻则刮伤工件配合面,重则拉爪滑脱造成安全隐患。拉爪的臂身采用长条形扁平结构,既保证了足够的抗弯截面模量,又能在狭窄的设备安装空间内伸入,比如拆卸电机端盖内的轴承时,拉爪可以穿过端盖的间隙勾住轴承内圈,无需完全拆解电机外壳就能完成轴承更换作业,大幅缩减维修停机时间。中心螺杆的底端做了球面顶头设计,顶头经过淬火硬化处理,作业时顶在轴端的中心孔内,球面结构能自动找正中心,即使螺杆与轴端存在微小的角度偏差,也能保证轴向力始终沿轴线传递,避免顶头在轴端表面滑转刮伤轴头。

从安装边界与尺寸适配逻辑来看,这类三爪拉马的尺寸规格通常以最大拉拔直径和最大拉拔行程两个参数作为选型依据,常规中小型规格的拉马最大拉拔直径覆盖100mm到300mm区间,拉拔行程在150mm到250mm之间,能满足绝大多数通用机械零部件的拆卸需求。使用时需要先根据被拆卸工件的外径调整三个拉爪的安装孔位,让钩头能牢牢勾住工件的背面受力边,随后转动中心螺杆让顶头抵住轴端中心,确认三个拉爪的勾持深度一致、没有偏斜后,再穿入加力杆逐步均匀加力,过程中要随时观察工件的移动状态,避免单次加力过大导致工件突然弹出。针对不同的作业场景,拉爪还可以做反向安装,实现从内孔向外顶出的拆卸需求,比如拆卸嵌入壳体孔内的轴承外圈时,将拉爪反向伸入孔内勾住外圈端面,就能完成内藏式零件的拆卸,进一步拓展了工装的适用范围。

在结构强度设计上,拉爪、中心滑座、中心螺杆均采用中碳钢锻造加工,经过调质热处理后整体硬度达到HB220-250,钩头和螺杆顶头位置额外做表面淬火处理,硬度达到HRC45-50,既能保证整体结构的韧性,避免受冲击载荷时断裂,又能让受力接触位置具备足够的耐磨性,延长工装使用寿命。铰接位置的销轴采用合金钢加工,配合开口销防脱,长期使用也不会出现销轴松脱的问题。相比液压拉马,手动三爪拉马无需外接动力源,整体重量轻,携带方便,在野外作业、无电源的维修场景下具备不可替代的优势,而且结构简单可靠,日常维护仅需定期在螺纹位置涂抹润滑脂,就能保证操作顺畅,不会出现液压设备漏油、密封圈老化失效的问题,是机械维修领域不可或缺的基础工装。
