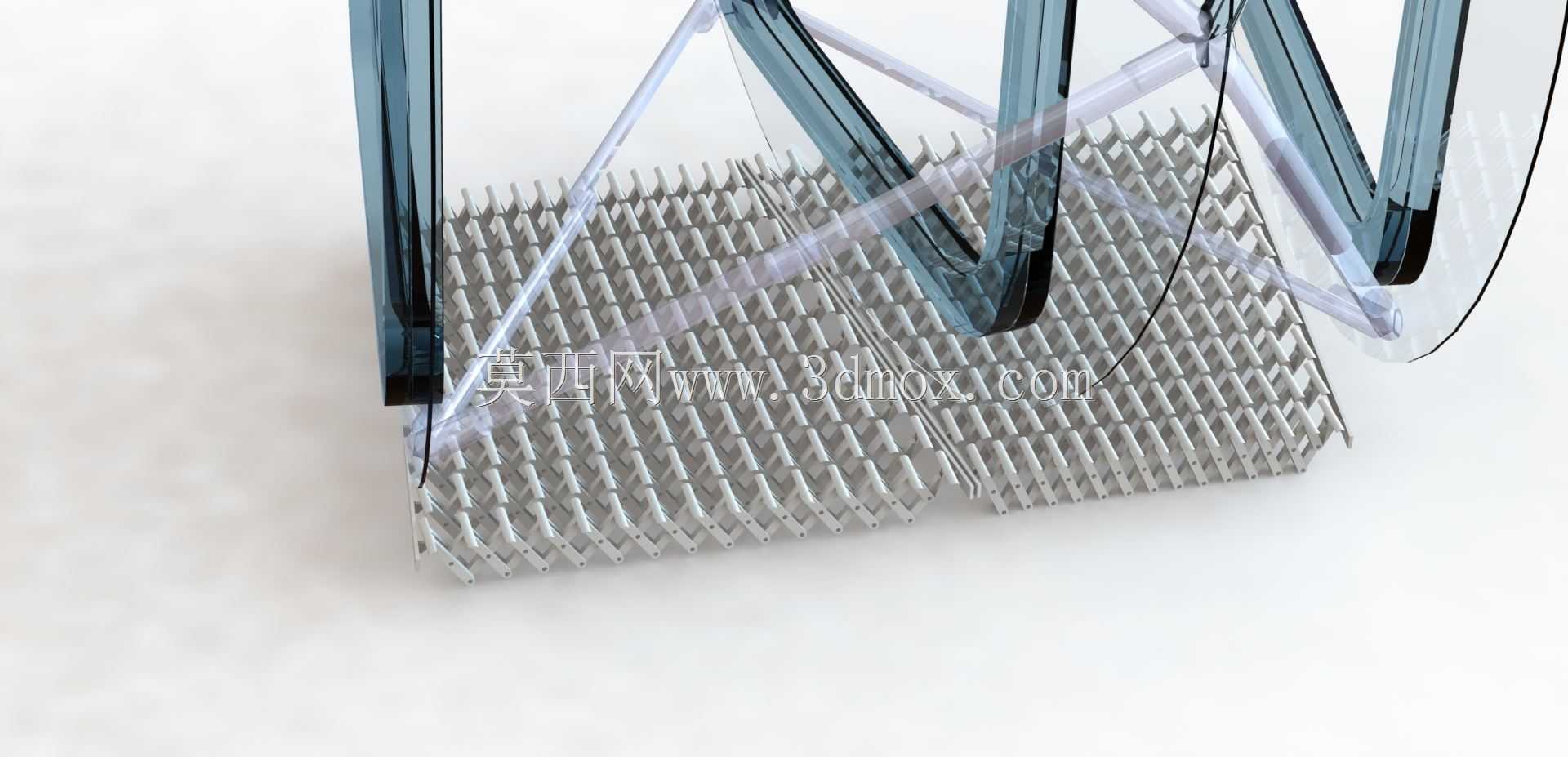

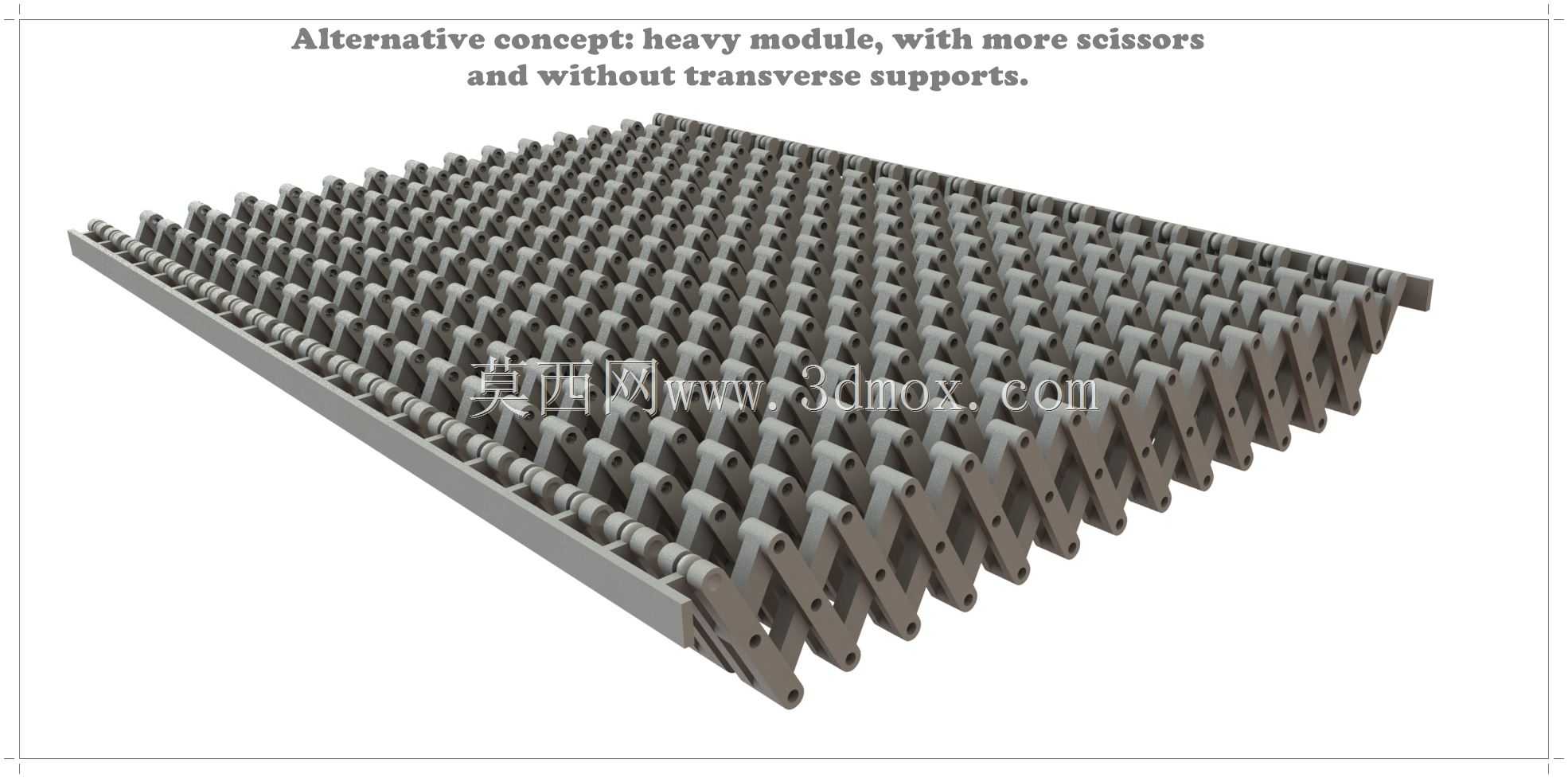

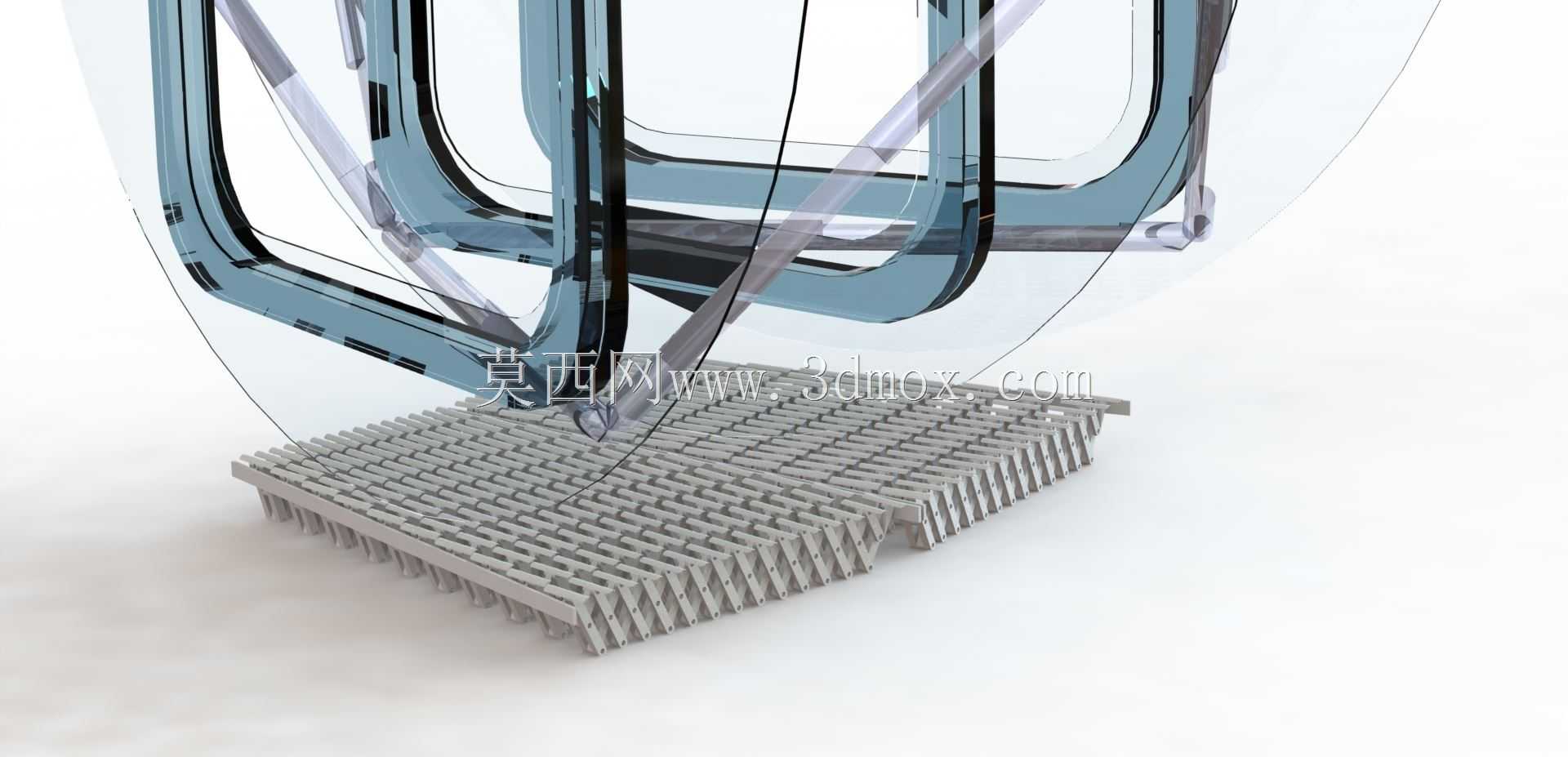

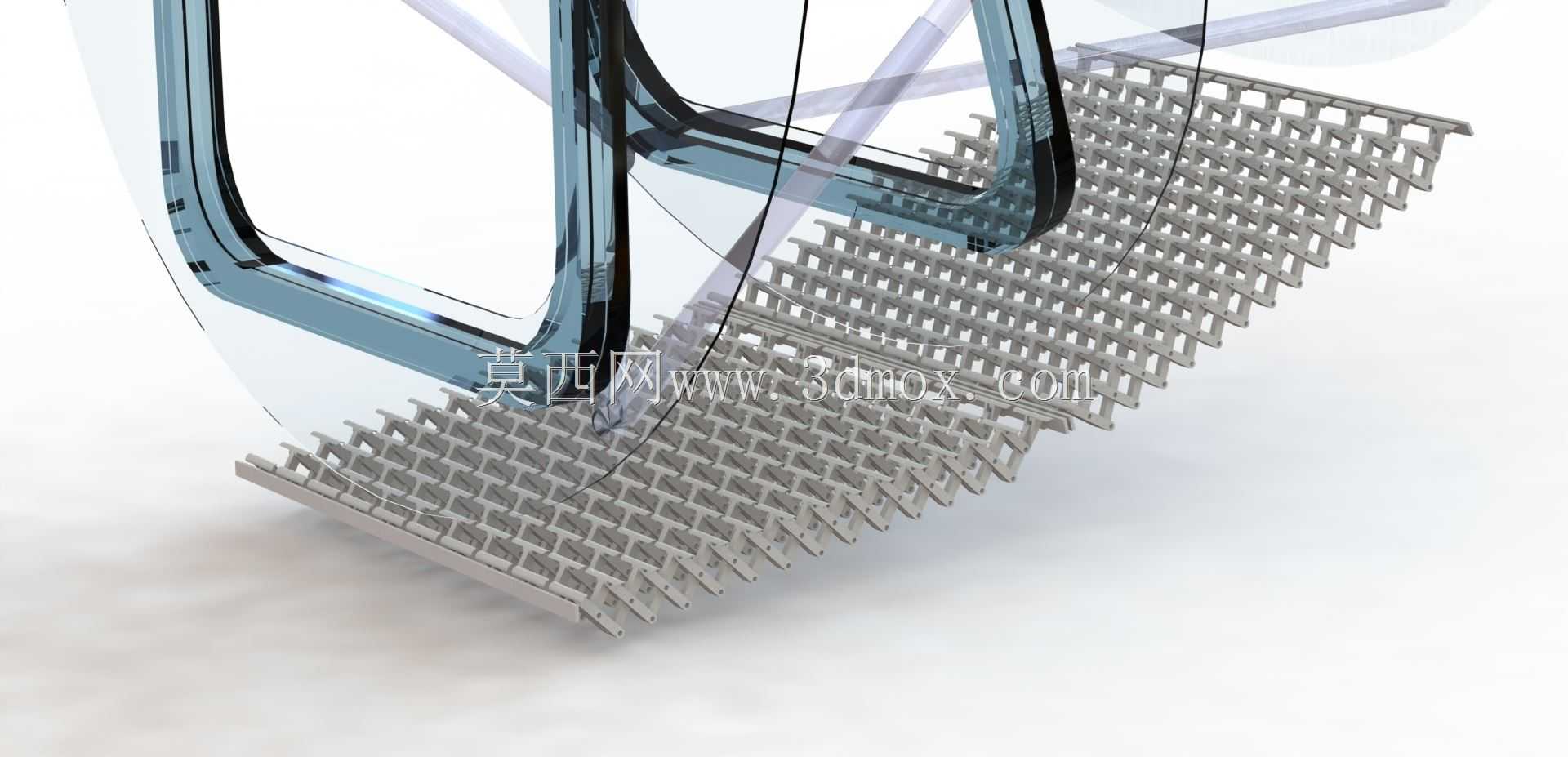

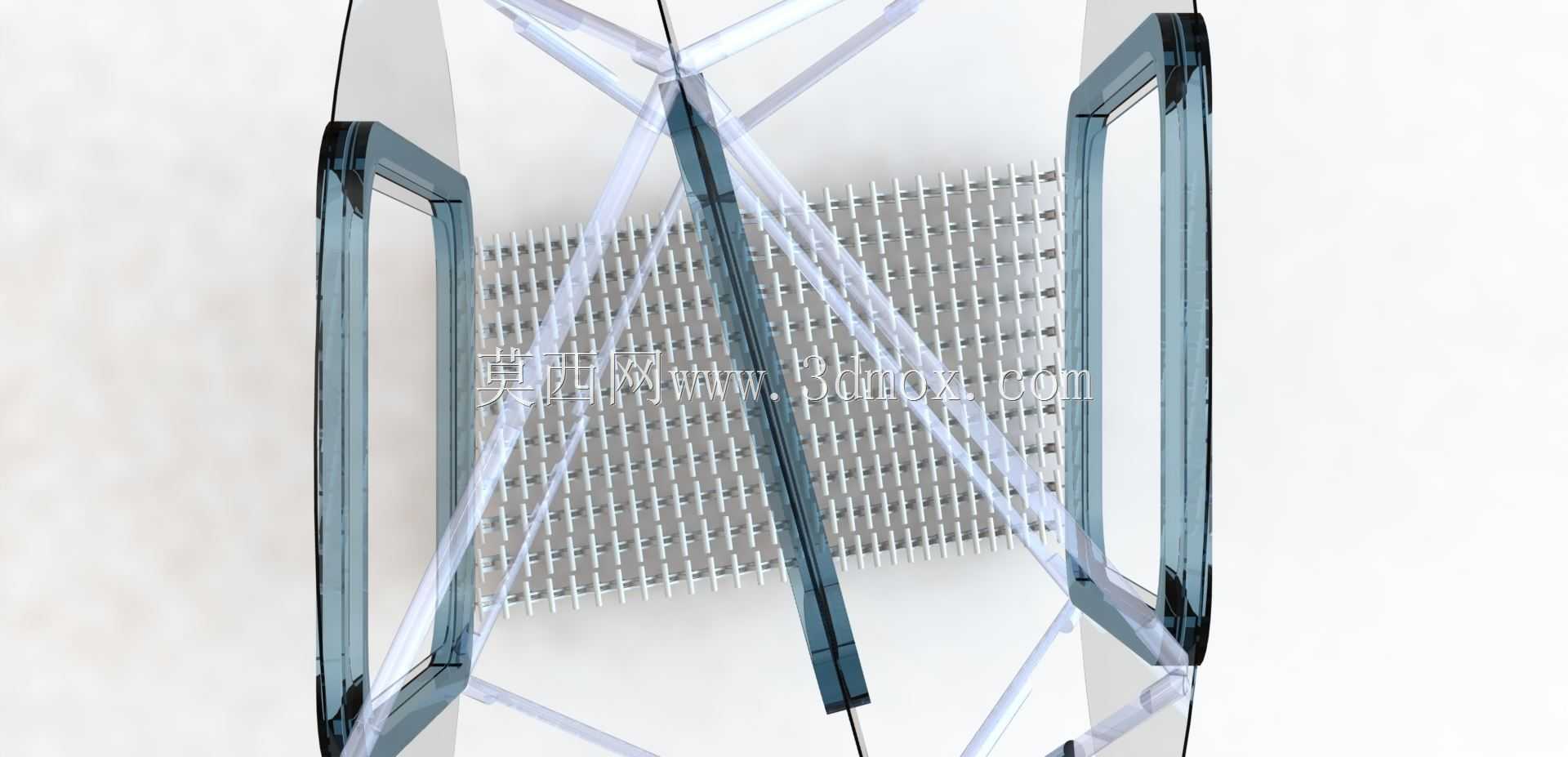

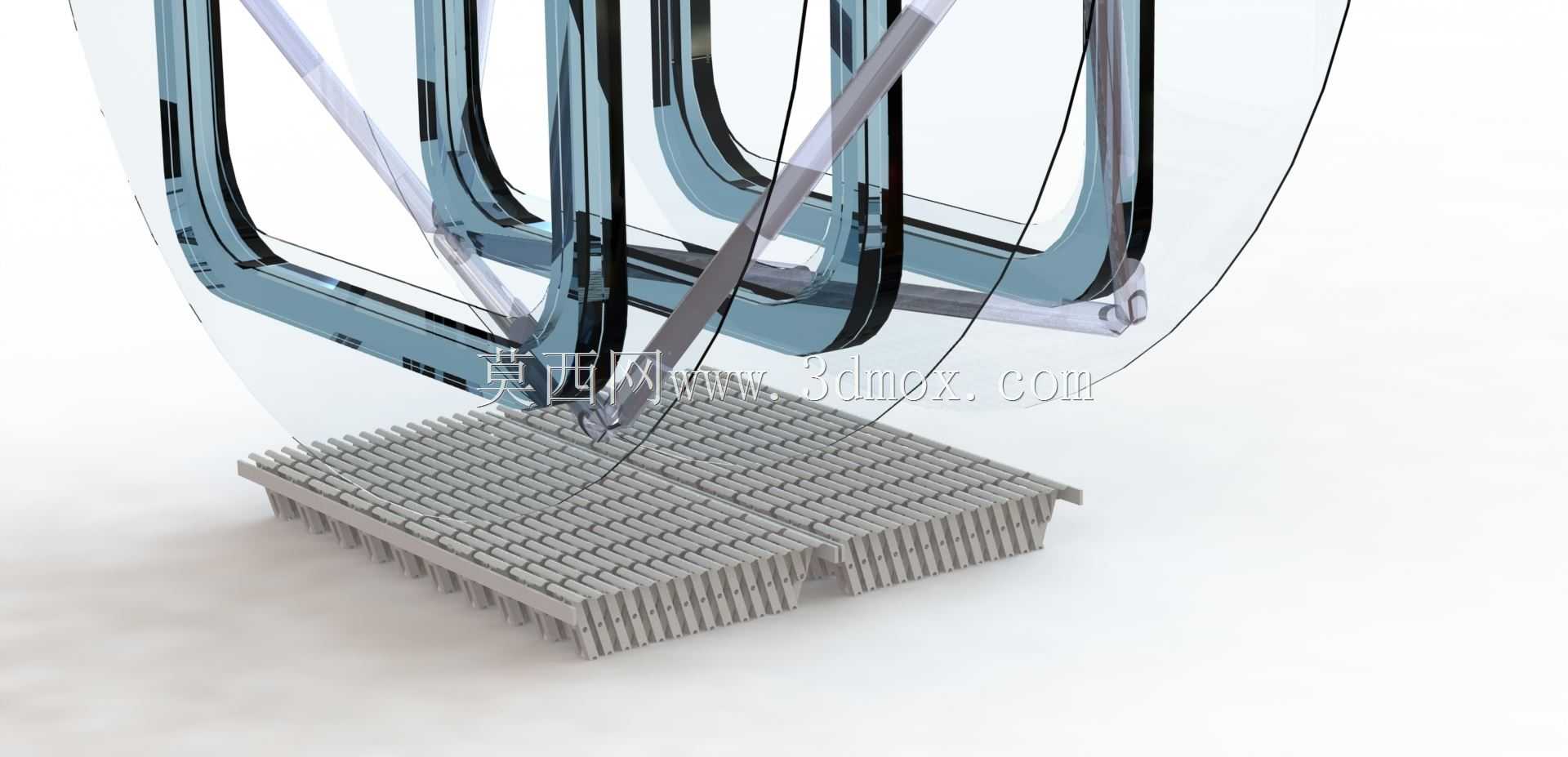

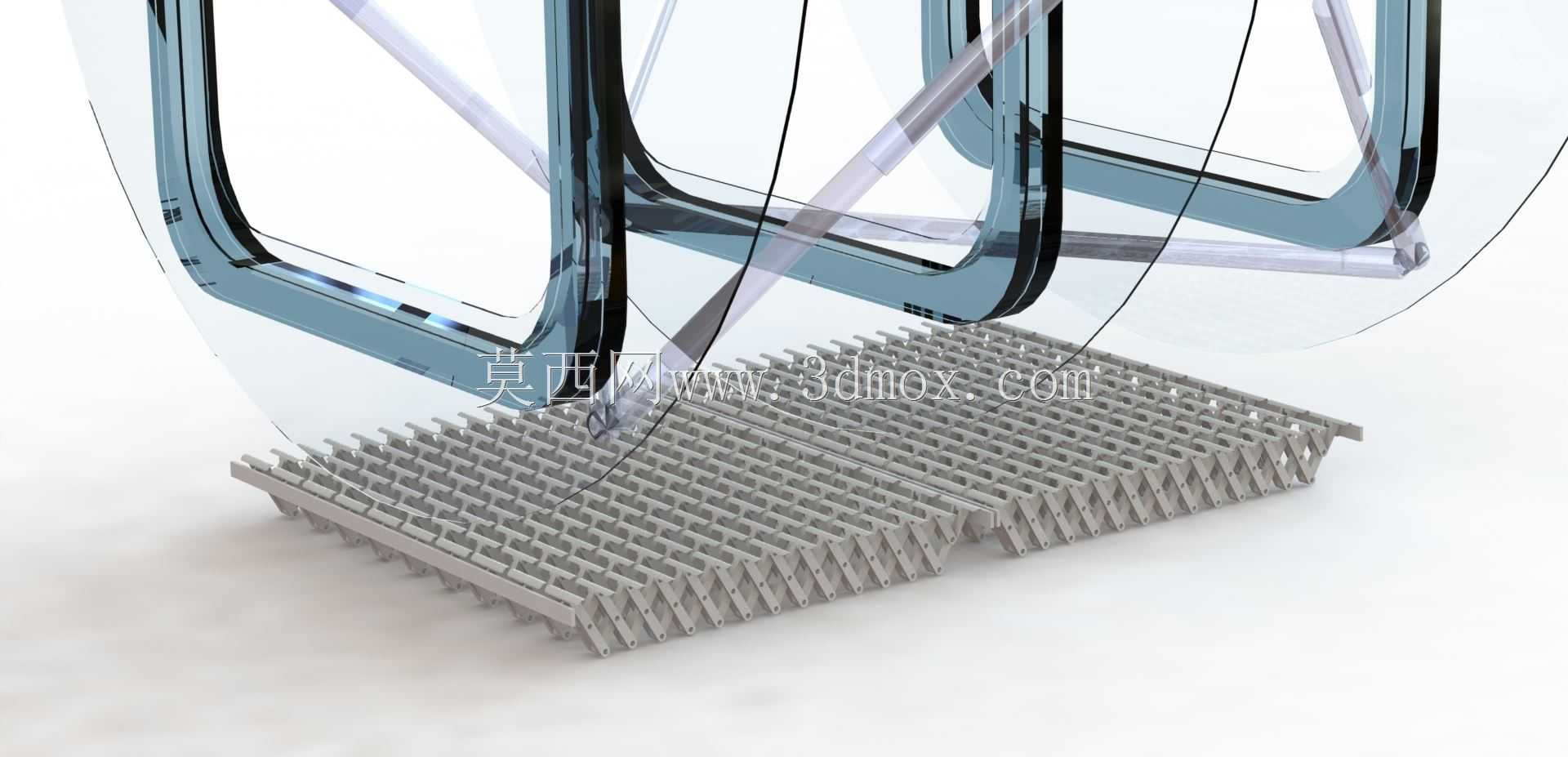

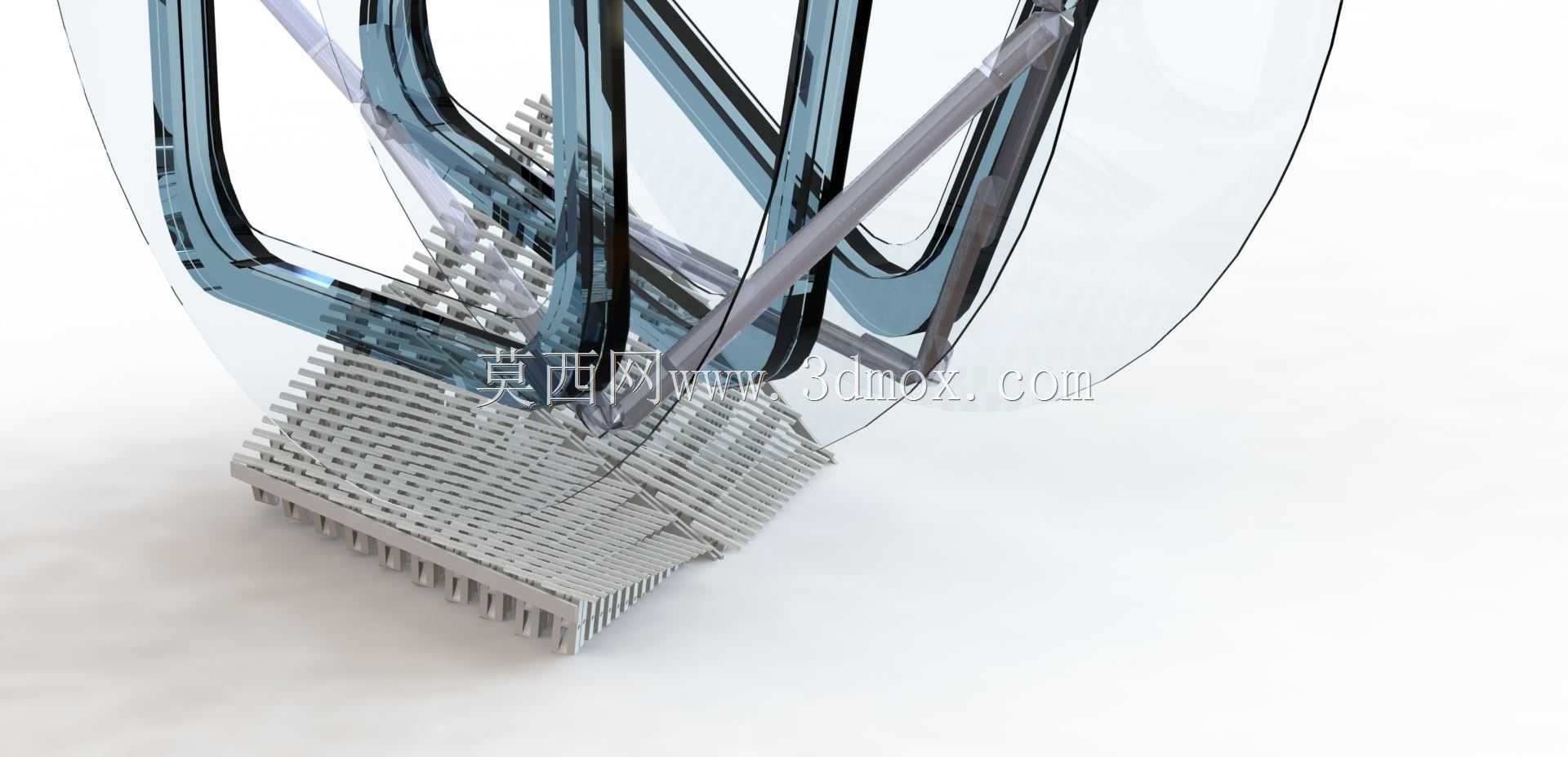

带球窝接头双支撑伸缩剪叉连接结构

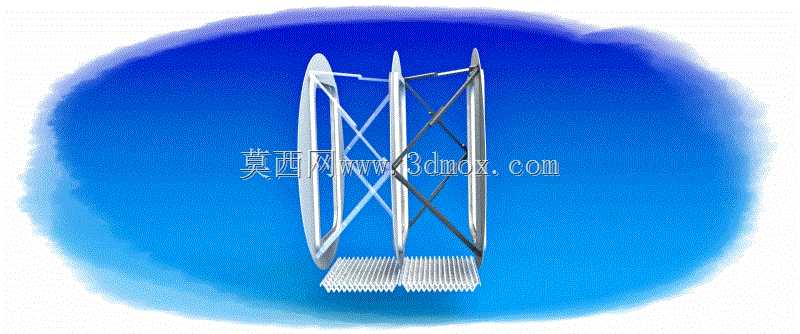

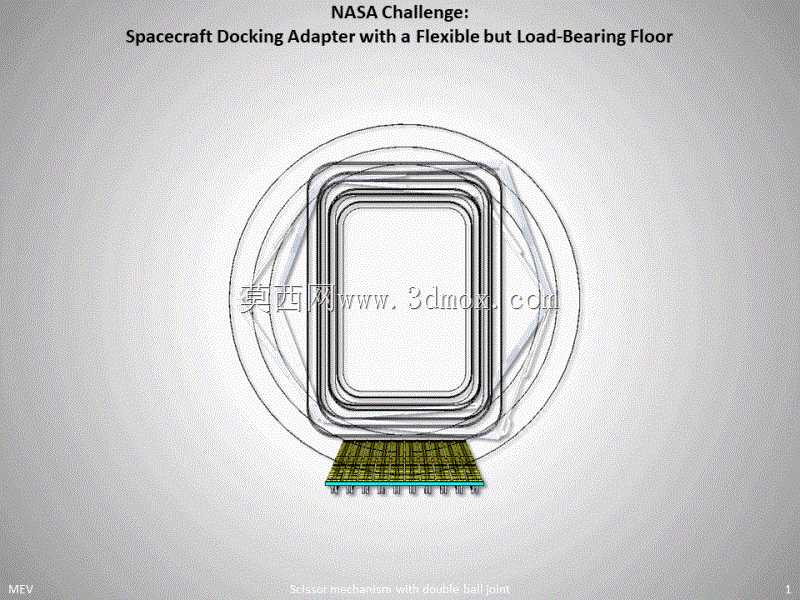

　　该剪叉式伸缩支撑结构的设计核心，是面向存在不可预见断裂风险的重载连接场景，通过双支撑冗余布局实现故障局限，避免单一部件失效引发整个连接系统的连锁崩溃，这类结构最早的应用场景可追溯至航天器在轨对接的辅助支撑环节，在地面重型设备的可伸缩连接工位、大跨度临时支撑工装、重载升降平台的边缘辅助支撑场景中也有极高的适配性。从结构功能逻辑来看，常规单组剪叉伸缩结构在承受偏载或交变载荷时，一旦某根斜撑杆出现疲劳断裂，整个剪叉组的受力平衡会瞬间被打破，相邻杆件会在极短时间内承受数倍于设计值的冲击载荷，最终引发整体结构的垮塌，而该结构采用的双支撑并行布局，将两组独立的剪叉单元通过端部的球窝接头并联在同一安装界面上，单组剪叉内的单根杆件出现断裂失效时，另一组平行的剪叉单元可瞬间承接转移的载荷，将故障影响严格局限在失效杆件所在的局部单元内，不会触发整体结构的连锁失效。

　　设计过程中，球窝接头的自由度预留是核心考量点，区别于常规铰接结构仅能绕单一销轴转动的约束形式，球窝接头可允许端部连接界面在一定范围内实现三个轴向的小角度偏转，可抵消安装过程中两个对接端面的平行度误差、以及承载过程中结构形变带来的附加弯矩，避免剪叉杆件承受额外的弯曲应力，所有杆件的受力状态被严格约束在轴向拉压范畴内，可最大化发挥金属型材的轴向承载性能，降低结构整体的自重占比。

　　从安装边界来看，该结构完全收拢状态下的轴向尺寸仅为完全伸展状态的17%左右，可适配狭小空间内的收纳需求，伸展过程中两组剪叉单元的交叉斜杆采用等长设计，运动过程中所有铰接点的运动轨迹均为确定的直线或圆弧，不会出现运动卡滞或杆件干涉的问题，端部的安装法兰预留了通用的螺栓连接孔位，可直接与标准规格的对接端面实现刚性连接，无需额外设计过渡转接件。结构的斜撑杆采用空心薄壁型材制作，在保证轴向刚度的前提下尽可能降低结构自重，交叉位置的铰接销轴采用耐磨衬套配合，可承受长期往复伸缩运动带来的磨损，无需频繁维护更换，伸展到最大行程时，剪叉单元的几何锁止特性可保证结构不会出现非预期的回缩，配合端部的球窝接头自适应偏转，即使对接端面出现一定范围的位置偏移，结构也能顺利完成对接并稳定承载。在实际工况适配中，这类结构可根据承载需求调整斜撑杆的截面尺寸与材质，面向航天场景时可采用高强度铝合金或钛合金型材降低自重，面向地面重载工装场景时可采用结构钢型材提升承载上限，双支撑的布局形式也可根据安装空间调整为多组并联的形式，进一步提升结构的冗余可靠性，单根杆件的失效不会影响整体结构的承载能力，可在故障发生后预留足够的维护更换窗口，避免突发结构失效引发的安全事故。

　　区别于常规剪叉升降结构将驱动单元集成在剪叉组内部的设计，该结构的驱动单元可独立布置在结构外侧，通过牵拉端部安装座实现伸缩动作，可避免驱动单元承受剪叉结构形变带来的附加载荷，提升驱动系统的运行可靠性，运动过程中两组剪叉单元的受力始终保持均衡，不会出现偏载引发的杆件弯曲问题，所有铰接点的润滑通道可在结构组装时预先布设，后期维护时可直接通过注油嘴完成润滑作业，无需拆解结构。
