槽轮式间歇回转传动机构结构设计

这套间歇回转传动结构的核心逻辑，是通过主动拨盘上的圆柱销与槽轮的径向槽配合，将输入端的连续匀速旋转运动，转换为输出端的单向步进式间歇回转，在各类需要定角度分度、周期性停歇动作的工业设备中应用十分广泛。从实际落地场景来看，这类结构最常出现在多工位自动化装配线的回转工作台驱动环节，比如轻工行业的灌装生产线、日化产品的包装转位机构、机床加工领域的回转分度台、老式胶片放映机的输片机构，甚至部分军工领域的引信延期机构中，都能看到这类传动结构的变体，核心优势就在于结构简单、工作可靠，在低速分度场景下能平稳实现预设的转停比，不需要额外配置复杂的电控分度程序，纯机械结构就能保证分度精度的长期稳定性。

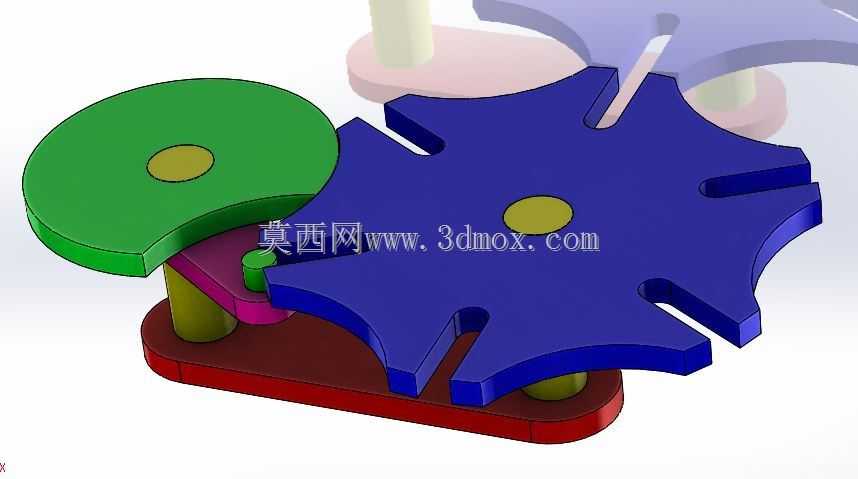

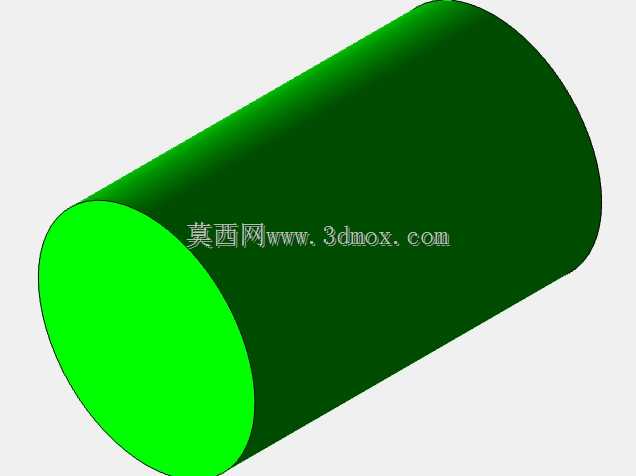

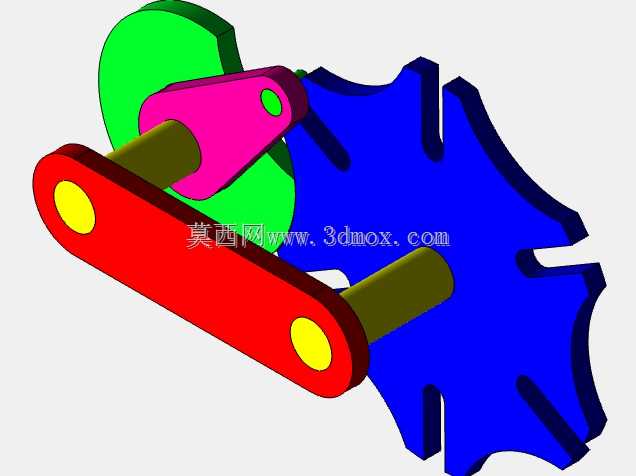

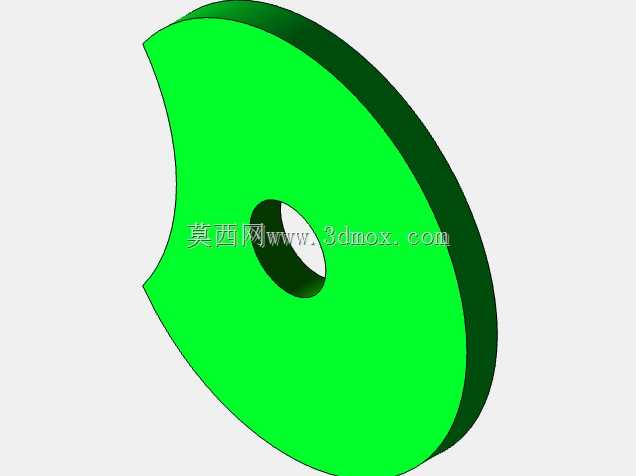

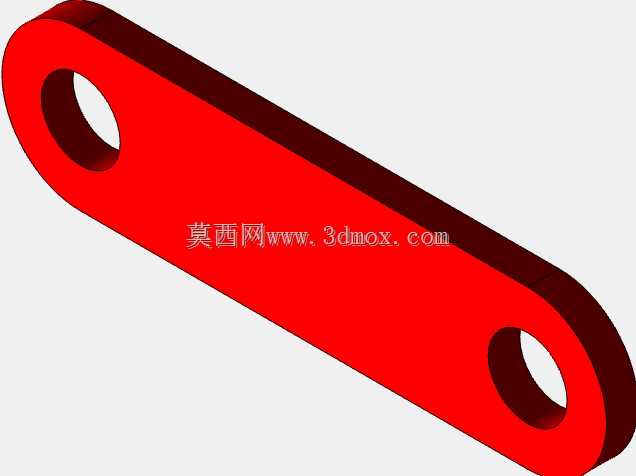

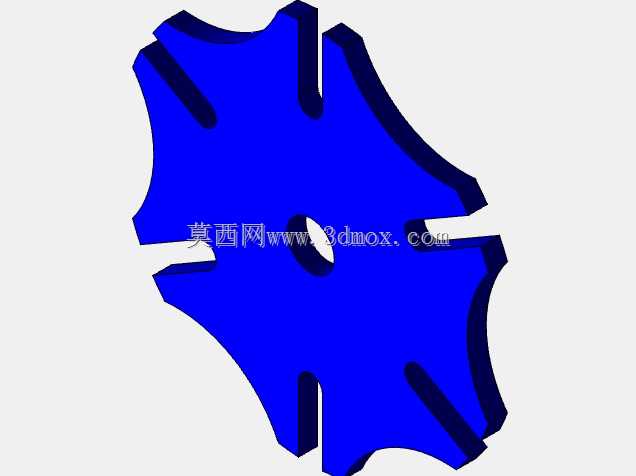

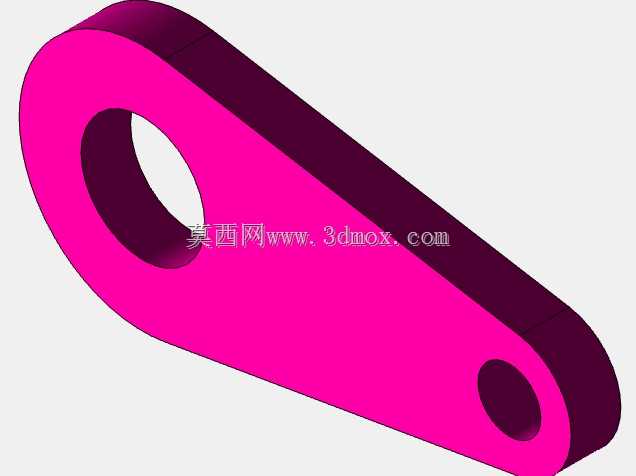

从结构设计逻辑来看，这套机构的核心组成分为四个部分：带有缺口锁止弧的主动拨盘、驱动用圆柱销、带径向槽的从动槽轮、以及承载所有部件的安装底座。设计过程中首先要确定的是槽轮的槽数，常见的槽数为4、6、8槽，对应每次回转的分度角度为90°、60°、45°，槽数越少，槽轮在运动过程中的角加速度变化越大，运行时的冲击载荷也就越高，因此高速工况下通常会选择6槽及以上的结构，而低速重载、需要大分度角的场景则会选用4槽结构。主动拨盘上的锁止弧是保证停歇阶段定位精度的关键，当圆柱销脱离槽轮的径向槽后，拨盘上的凹形锁止弧会与槽轮外缘的凸形锁止弧完全贴合，此时槽轮会被完全锁止，不会因为负载惯性或者外部扰动出现偏移，不需要额外增加定位销或者刹车结构就能保证停歇位置的准确性。

在安装边界与尺寸匹配上，这类机构对中心距的公差要求较高，主动拨盘的回转中心与从动槽轮的回转中心之间的距离，需要严格匹配圆柱销的回转半径与槽轮的中心到槽口的距离，保证圆柱销能顺利进入和退出径向槽，不会出现卡滞或者间隙过大的问题。槽轮的径向槽设计需要做适当的倒角处理，避免圆柱销进入槽口时出现刚性撞击，降低运行过程中的噪音与磨损。安装底座需要保证足够的平面度，两个回转轴的平行度公差需要控制在0.02mm以内，否则会导致圆柱销与槽壁出现偏磨，长期运行后会出现分度精度下降、传动卡滞的问题。

从功能特性来看，这类槽轮传动结构相比棘轮传动、不完全齿轮传动等其他间歇机构，传动过程更平稳，冲击载荷更小，在分度停歇阶段没有反向间隙，定位精度更高，而且结构组成零件少，加工难度低，后期维护成本低，只需要定期对回转副和接触槽面进行润滑就能长期稳定运行。不过这类结构也存在一定的设计局限，首先是槽轮的转角大小无法调节，一旦槽数确定，每次分度的角度就是固定值，无法通过调整主动件参数改变分度角；其次是在运动启动和停止的瞬间存在柔性冲击，不适合高速运转的工况，通常运行转速不超过100rpm，否则会产生较大的振动和噪音，加速零件磨损。

在实际选型设计时，需要根据设备的工位数量确定槽轮的槽数，根据生产节拍确定主动拨盘的转速，同时要核算圆柱销与槽面的接触强度，避免长期运行后槽面出现压痕变形，影响传动精度。如果需要在一个运动周期内实现槽轮多次步进，可以在主动拨盘上均匀布置多个圆柱销，比如4槽槽轮搭配两个对称布置的圆柱销，就能实现主动盘每转一圈，槽轮完成两次90度分度，适配更高节拍的生产需求。锁止弧的配合间隙需要控制在合理范围，间隙过大会导致停歇阶段槽轮出现窜动，间隙过小则会导致锁止弧卡滞，增加传动阻力。
