六速山地自行车结构设计方案

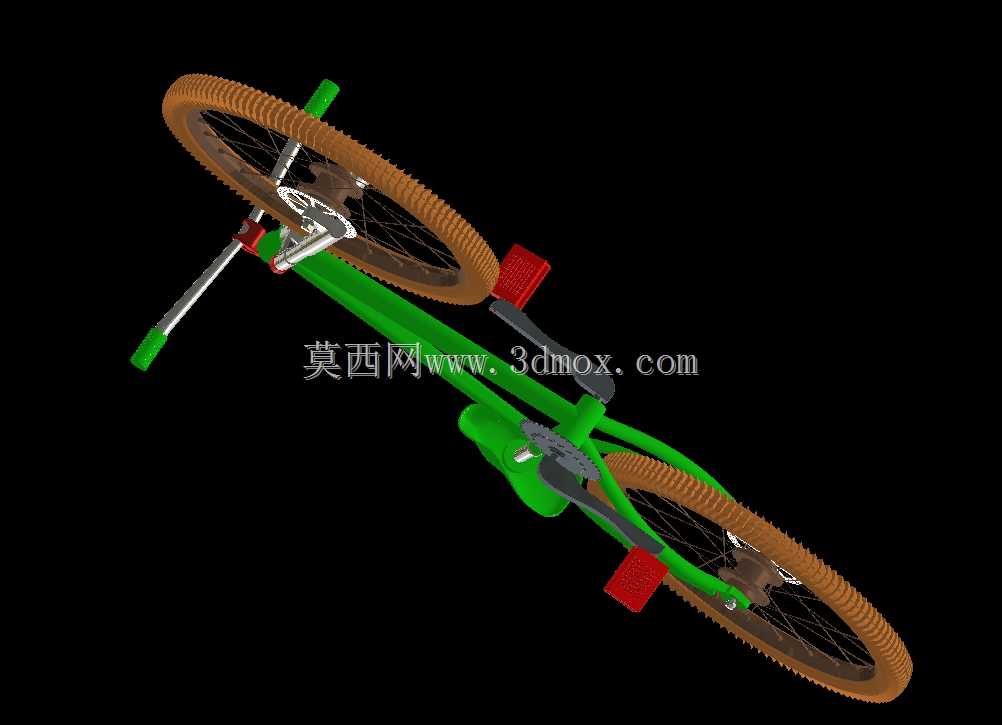

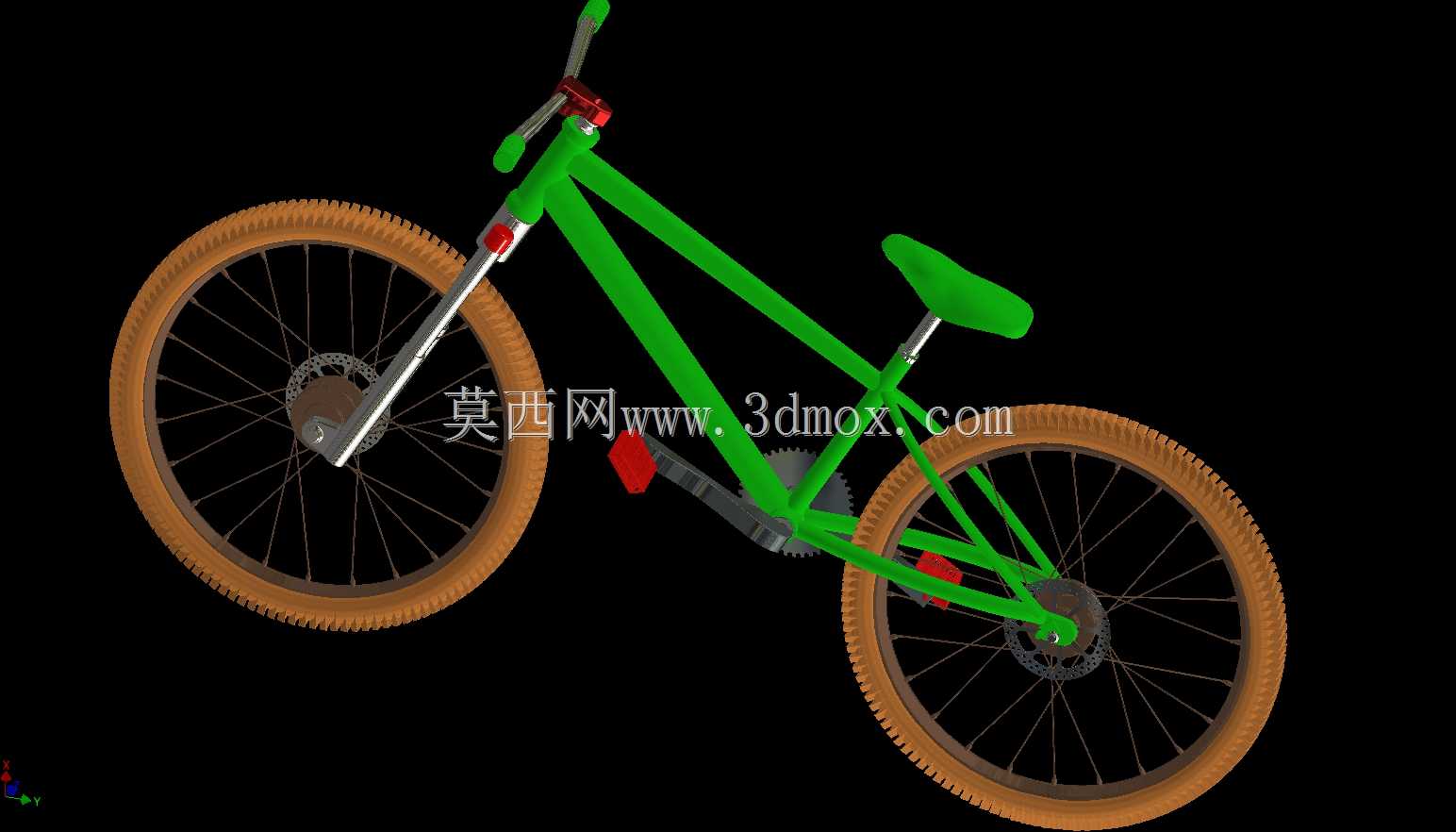

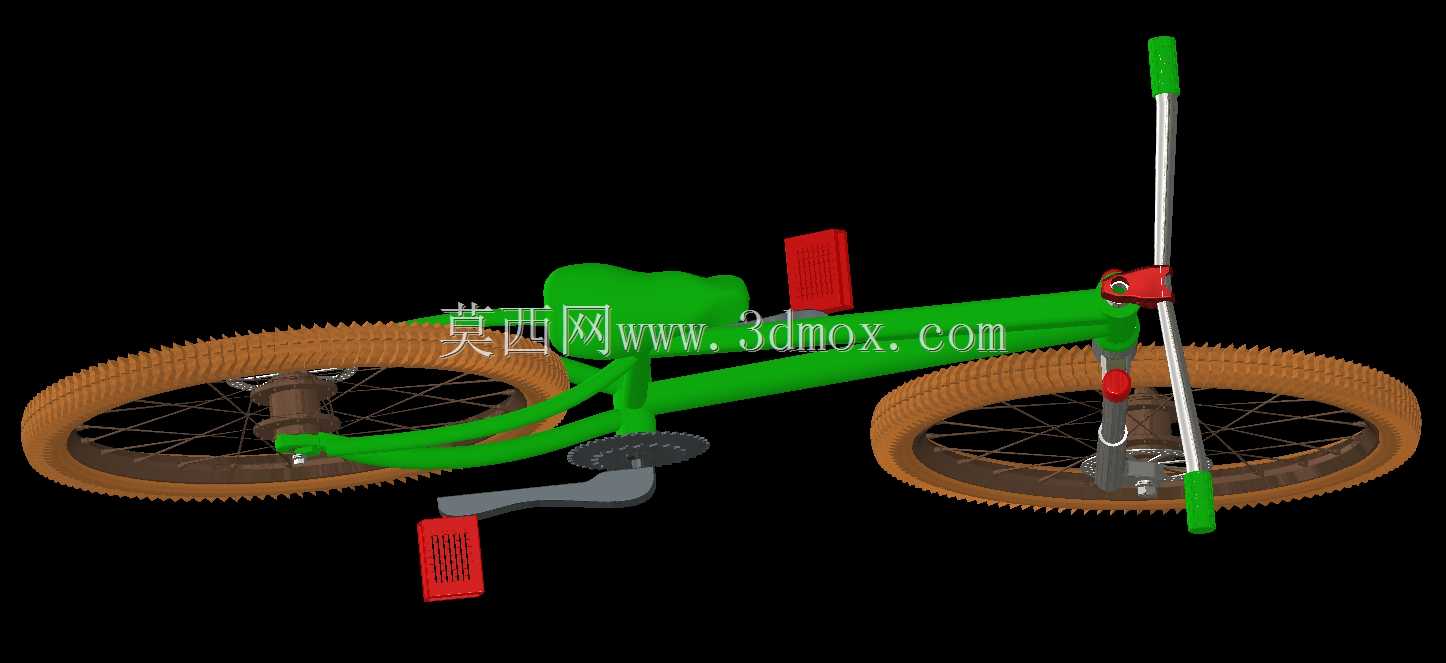

这款六速山地自行车的三维结构设计，核心面向非铺装路面骑行、户外越野通勤以及休闲运动场景，在结构搭建阶段就充分考虑了复杂路况下的载荷传递路径，从轮组触地的冲击输入，到前叉悬架的吸能缓冲，再到车架主体的应力分散，每一处连接关系都经过装配约束校验与干涉排查，避免实际生产装配中出现部件卡滞、间隙不足的问题。

从功能特性来看，整车采用六速变速传动布局，牙盘与飞轮的齿比搭配覆盖了爬坡、平路加速、缓坡巡航等常见骑行工况，脚踏输入的扭矩通过曲柄传递至中轴，再经链条传导至后轴飞轮，配合拨链器的挡位切换，可适配不同坡度下的踩踏力输出需求，减少骑行者的体力损耗。制动系统采用碟刹结构，制动卡钳直接作用于轮轴处的刹车碟片，相比传统轮圈制动拥有更强的抗泥水干扰能力，在雨天、泥泞路面骑行时也能保持稳定的制动效能，制动杠杆的安装位置与车把的握持区域保持合理间距，骑行过程中手指无需大幅移动即可完成制动操作，提升应急操控的响应速度。

车架作为整车的核心承载部件，采用三角形几何布局，上管、下管与座管的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳，管材的壁厚根据不同位置的受力大小做了差异化设计，下管作为承受正面冲击与踩踏扭矩的主要部件，壁厚略大于上管与后上叉，在保证结构强度的前提下尽可能降低整体重量，符合轻量化设计的需求。前叉悬架的行程设定兼顾了越野吸震与平路踩踏效率，既可以过滤碎石路面、坑洼路段传递到车把的高频振动，减少骑行者手臂的疲劳感，也不会因为悬架行程过长导致平路踩踏时出现过多的动力泄损。

轮组部分采用大颗粒越野胎纹设计，轮胎胎面的凸起块可以在松软泥土、碎石路面嵌入地面，提升抓地力，避免骑行过程中出现侧滑，轮圈与辐条的连接点做了加强处理，能够承受跳跃落地时的瞬时冲击载荷，花鼓的转动配合间隙经过合理设定，既保证转动顺滑度，也不会出现旷量影响轮组的回转精度。车座的安装角度可通过座管夹快速调整，适配不同身高、不同骑行习惯的使用者，车把的宽度设定与肩宽保持合理比例，转向操控时的力矩传递更直接，穿越林间狭窄路段时也不会因为车把过宽影响通行性。

在设计过程中，所有部件的安装边界都经过严格校验，比如前叉转动到最大角度时，轮胎与下管、刹车线管之间预留了足够的安全间隙，不会出现打胎、线管摩擦的问题；链条在最大齿比与最小齿比切换时，与前拨、后拨的导板之间不会出现剐蹭；悬架压缩到极限行程时，前叉肩盖与车架头管位置也不会发生硬接触。整车的所有连接紧固件都采用标准件规格，方便后续的维护更换，物料清单的梳理覆盖了每一个螺栓、垫片、卡簧的规格型号，可直接用于生产采购环节的参考，配套的渲染效果也能直观展示整车的装配完成状态，可用于产品方案演示、结构验证等场景。
