模块化柴油发电机组集成结构设计

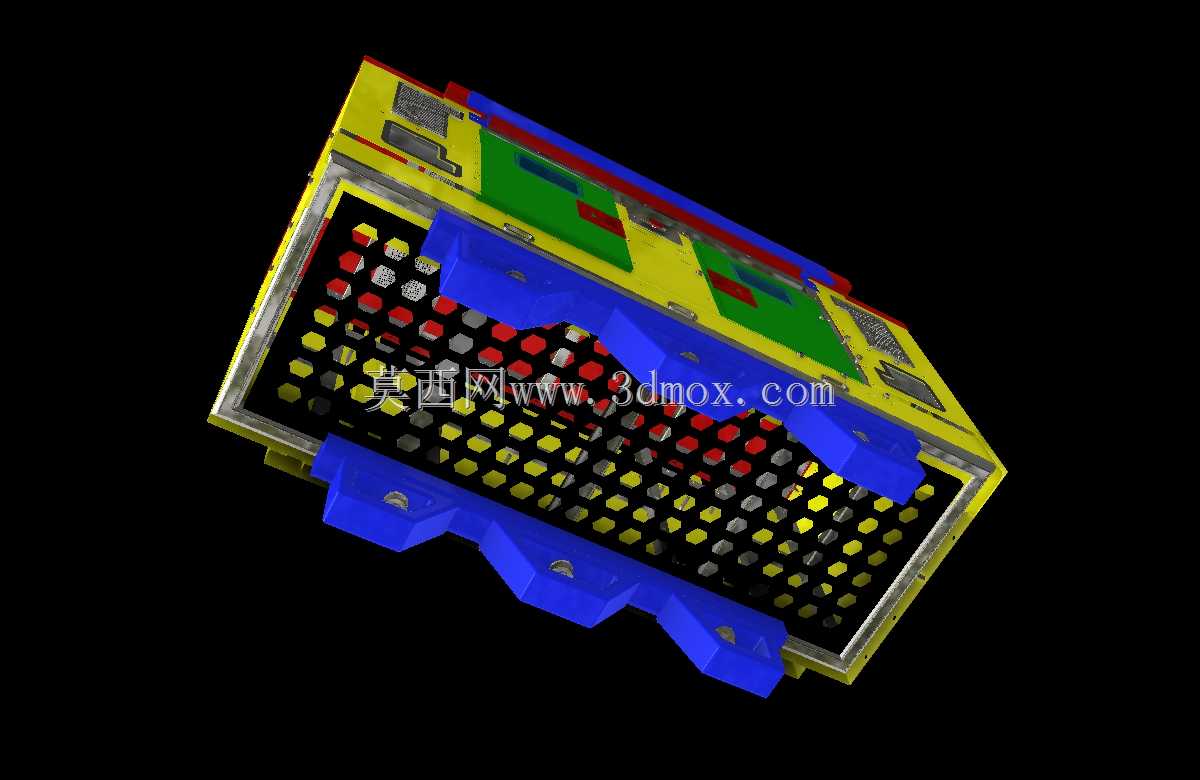

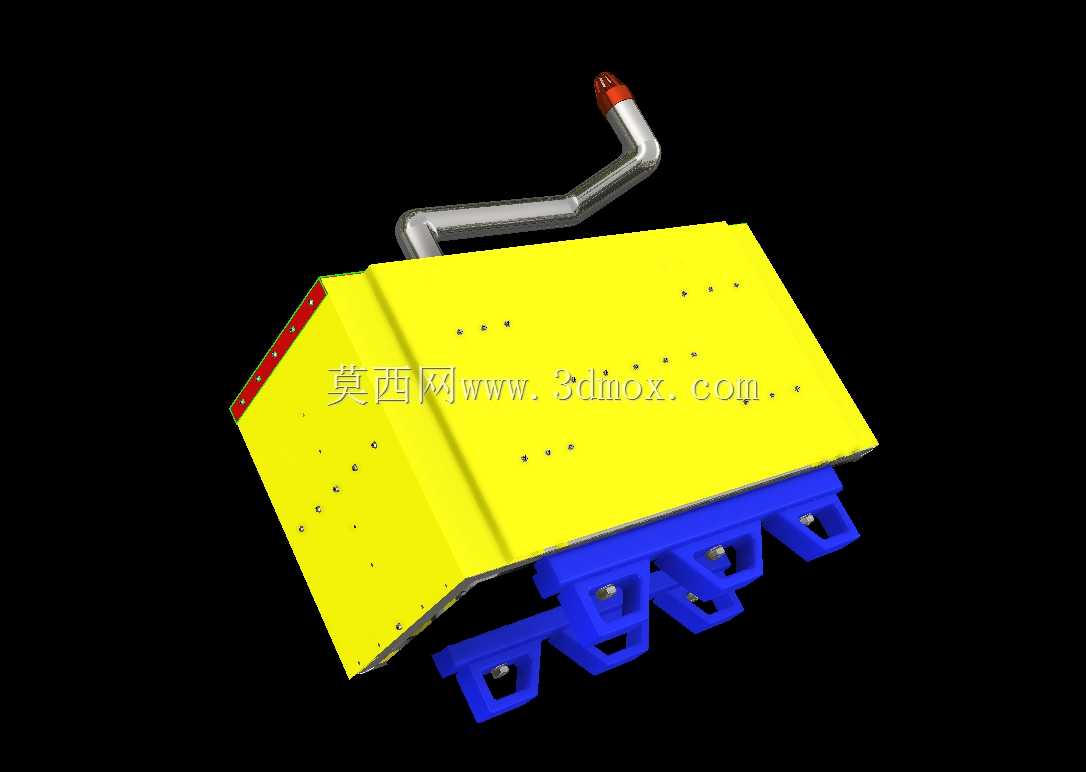

　　在工程现场临时供电、偏远区域作业保障、重要负荷应急备电等场景中，集成式柴油发电机组是应用最广泛的独立供电单元，这类设备需要兼顾运行可靠性、维护便捷性与现场适配性，不能仅满足于能输出电能的基础功能，还要适配复杂现场的安装、运维、安全防护要求。本次设计的集成式柴油发电单元，将柴油发动机、同步发电机、燃油供给系统、排气消声系统、冷却通风结构、承载底座与防护外罩整合为一体化总成，所有部件的安装边界都在三维建模阶段完成了干涉校验，避免现场装配时出现部件磕碰、管线错位的问题。从结构布局来看，机组底部采用一体化焊接承载底座，底座预留了标准叉车孔位与吊装受力点，既可以通过叉车短距离转运，也能通过吊具完成整机组吊装，底座的安装平面设置了减震垫安装位，运行时可以降低动力部件的振动传递，减少对周边基础的冲击，同时底座内部预留了燃油储油腔的安装空间，不需要额外配置外置燃油箱就能满足机组额定工况下8小时以上的连续运行需求，减少现场外接管路的布置工作量。

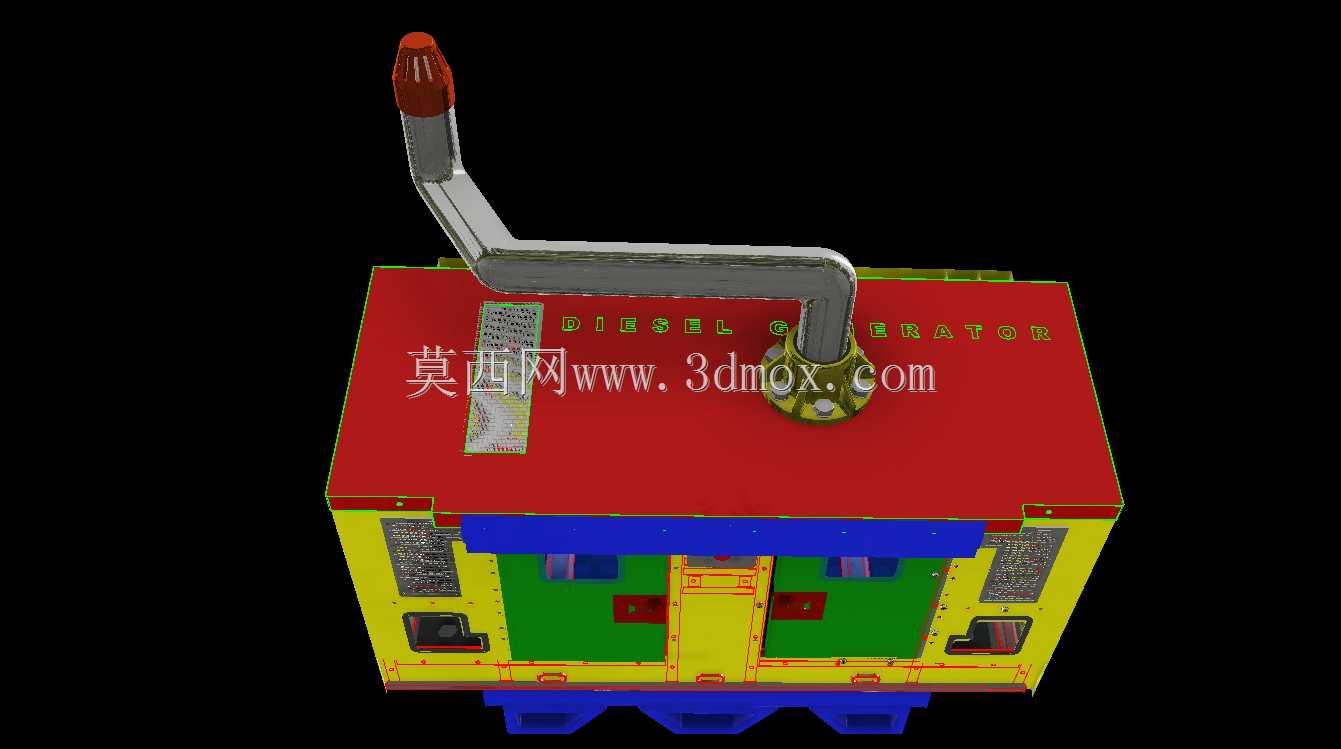

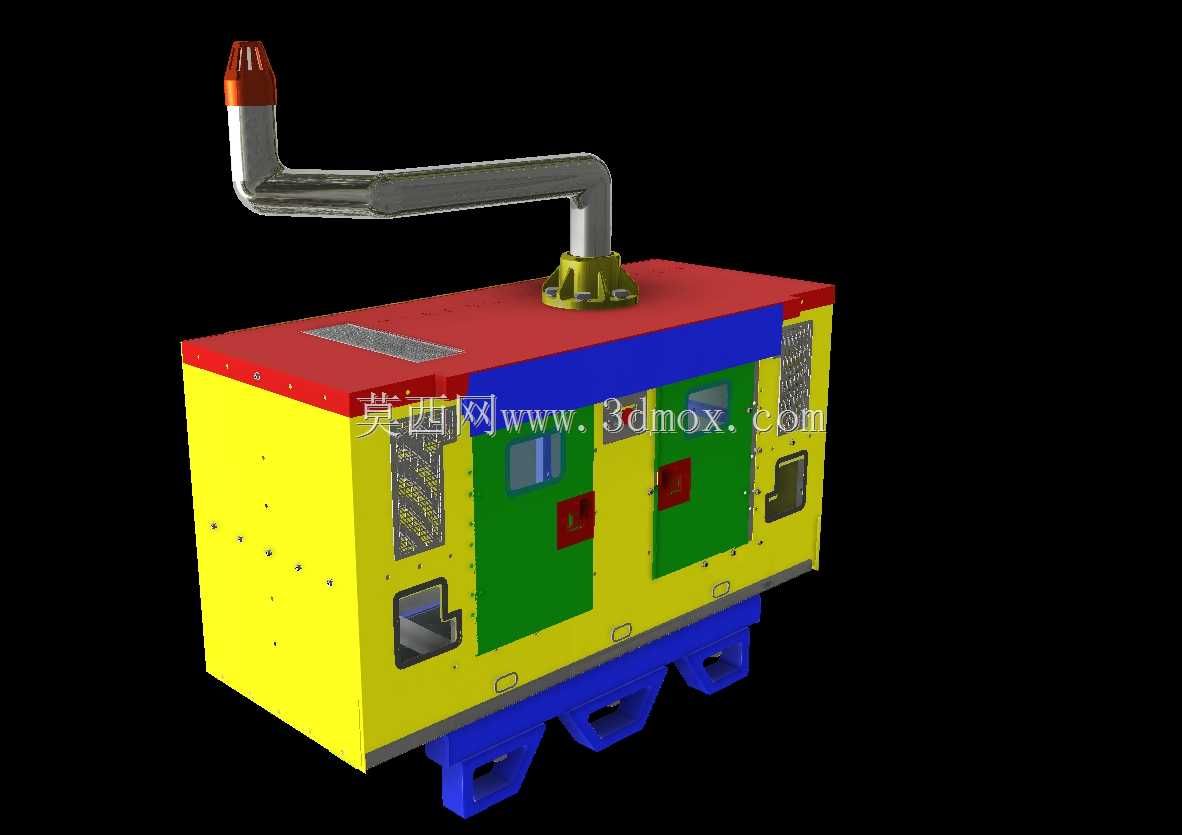

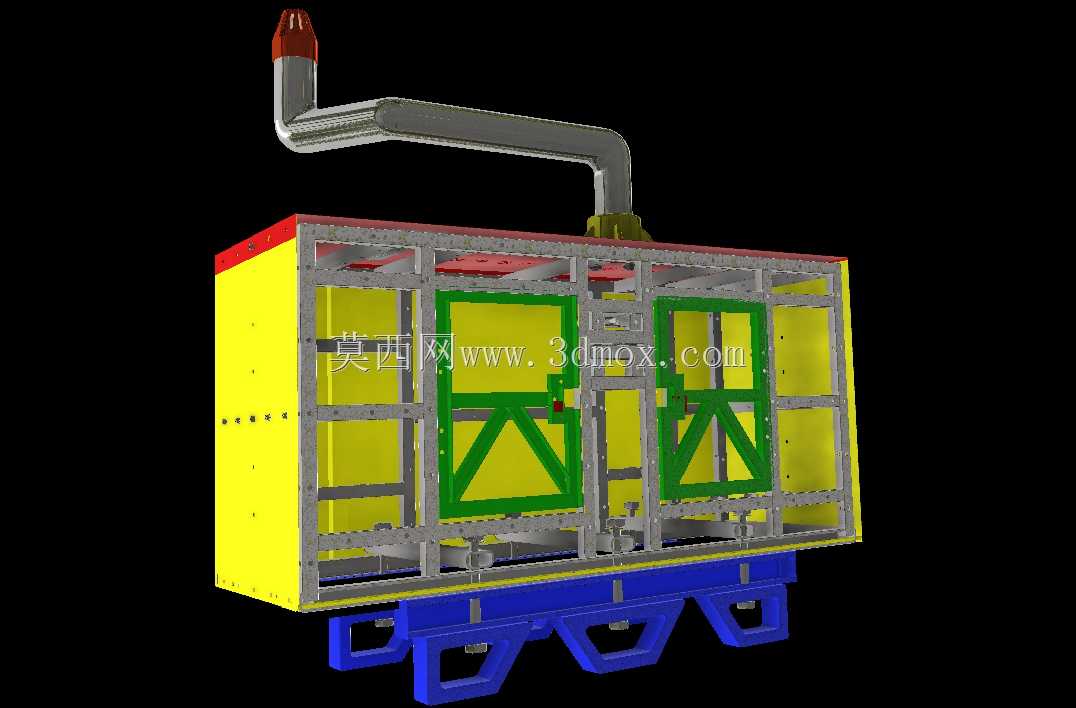

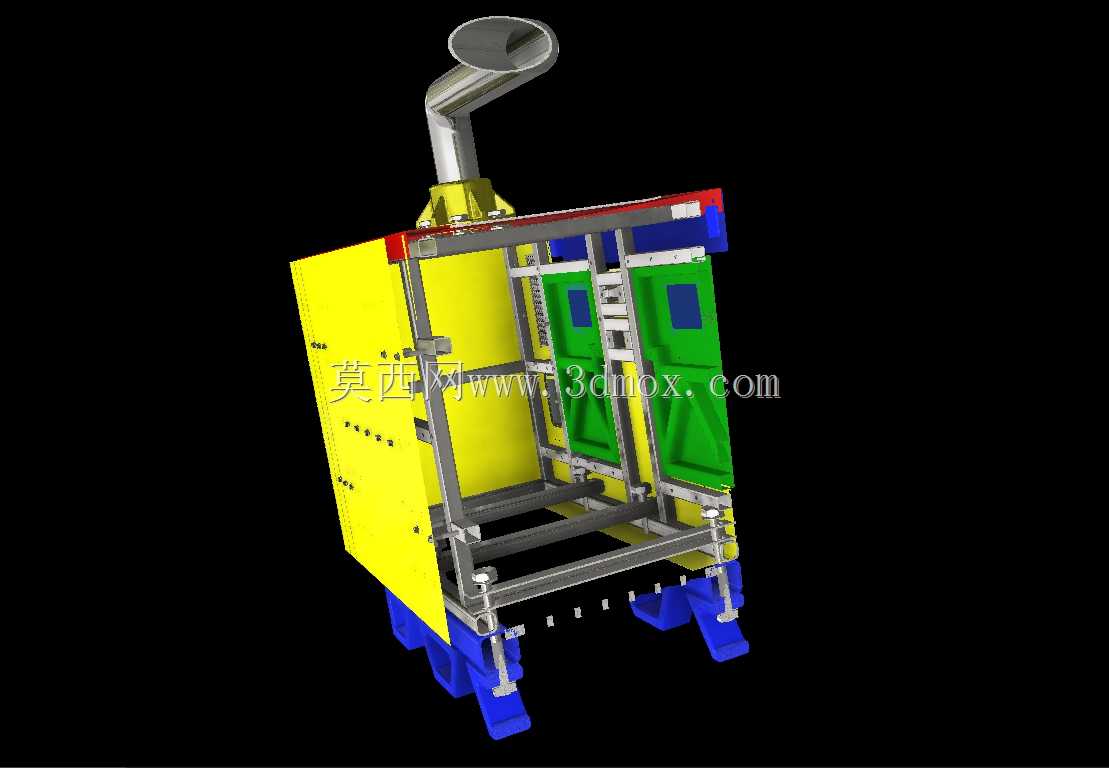

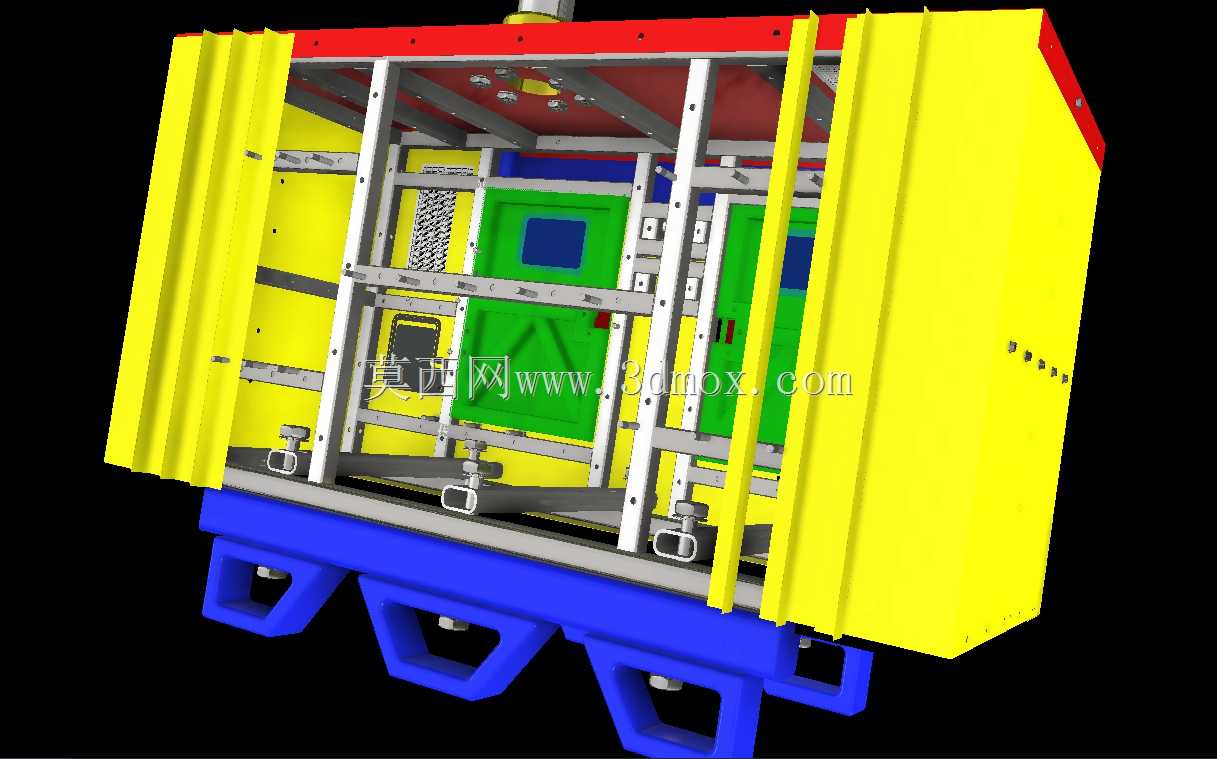

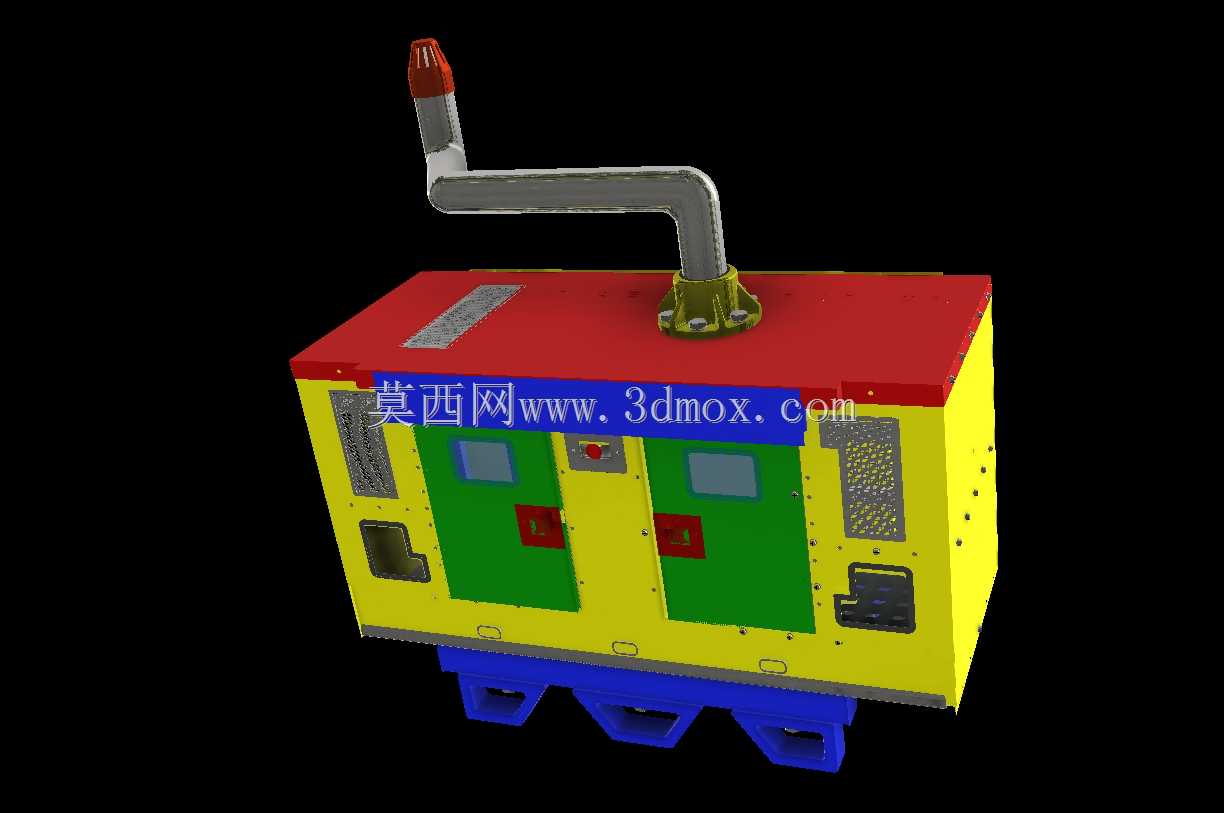

　　防护外罩采用框架加面板的拼装结构，框架使用标准型钢焊接成型，外部分别设置了可拆卸的检修面板，正对发动机滤清器、发电机接线端、控制模块的位置都预留了独立检修门，日常维护时不需要拆除整面外罩，仅需打开对应位置的检修门就能完成滤芯更换、线路检测、参数调整等操作，大幅降低现场运维的工作量。外罩顶部设置了独立的排气引出结构，排气管道从发动机排气歧管引出后，通过弯折管路向上延伸至外罩顶部，排气出口做了防雨防异物结构，避免雨水或者杂物落入排气管道造成设备损坏，同时排气管道与外罩面板接触的位置都设置了隔热衬套，避免高温排气管烘烤外罩面板引发安全隐患。

　　通风系统的设计充分考虑了机组满负荷运行时的散热需求，外罩两侧对应发动机散热器、发电机冷却风路的位置设置了通风格栅，进风侧格栅加装了防尘滤网，可以过滤现场空气中的浮尘，减少积尘对设备散热效果的影响，出风侧的风道走向经过优化，避免热风回流被重新吸入进风口，保证高温环境下机组也能维持额定功率输出，不会因为散热不足出现功率降额。建模过程中，对所有管线的走向都做了排布优化，燃油管路、控制线缆、电力输出线缆分别设置独立的走线槽，强电与弱电线路分离布置，避免运行时的电磁干扰影响控制模块的信号稳定性，所有管路的固定卡箍位置都预留了安装孔位，装配时不需要现场二次打孔，减少加工误差对装配精度的影响。

　　结构校验阶段，对底座的承载强度、外罩框架的抗形变能力做了应力分析，模拟吊装、运输、满负荷运行等不同工况下的受力情况，对受力集中的位置做了加强筋补强，避免长期运行出现结构变形。同时建模时同步生成了完整的物料清单与装配层级，每个部件的规格、安装位置、配合公差都做了明确标注，后续生产装配时可以直接参照三维模型完成部件采购与组装，不需要反复核对二维图纸的尺寸偏差。外罩的尺寸设计充分考虑了标准运输集装箱的内部边界，整机组的外形尺寸可以适配标准集装箱的装箱要求，长途运输时不需要做额外的拆解，降低物流运输的成本与现场二次装配的工作量。针对不同现场的安装需求，底座的安装孔位采用通用化设计，可以适配常见的混凝土基础安装尺寸，不需要针对不同项目重新加工底座，提升设备的通用适配能力。
