阀块传动用双联花键轴齿轮结构

在液压阀块的动力传输单元里，这类带双联齿轮的花键轴属于核心传动构件，日常工况中需要同时承担扭矩传递、转速匹配以及轴系支撑的多重作用，区别于普通单齿轮轴，它的多段齿形设计是为了适配阀块内部紧凑的安装空间，减少额外传动件的布置，让整个动力输入到阀组执行端的传动链更短，传动效率也能得到相应提升。

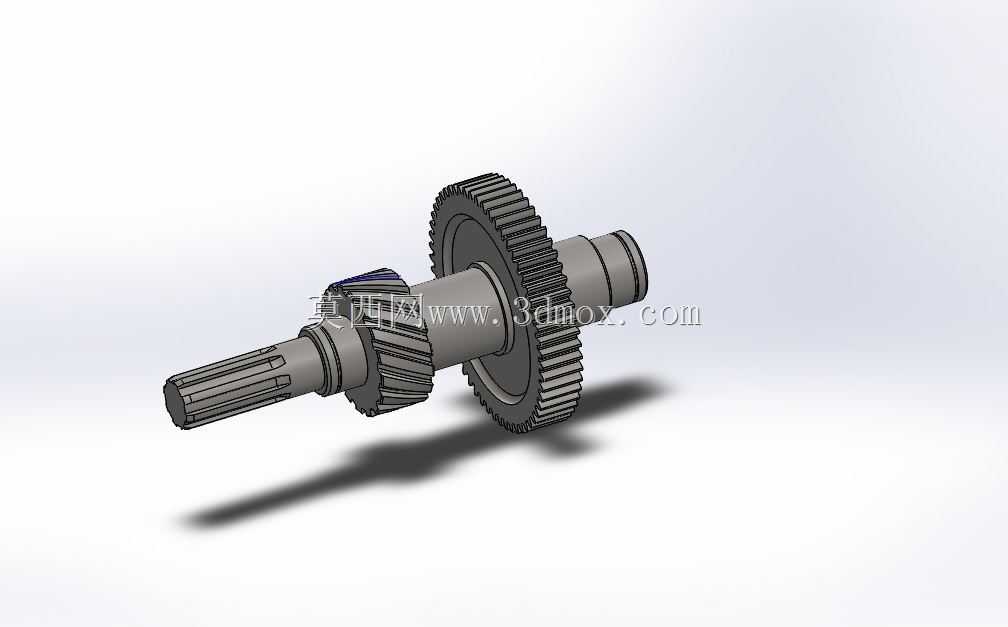

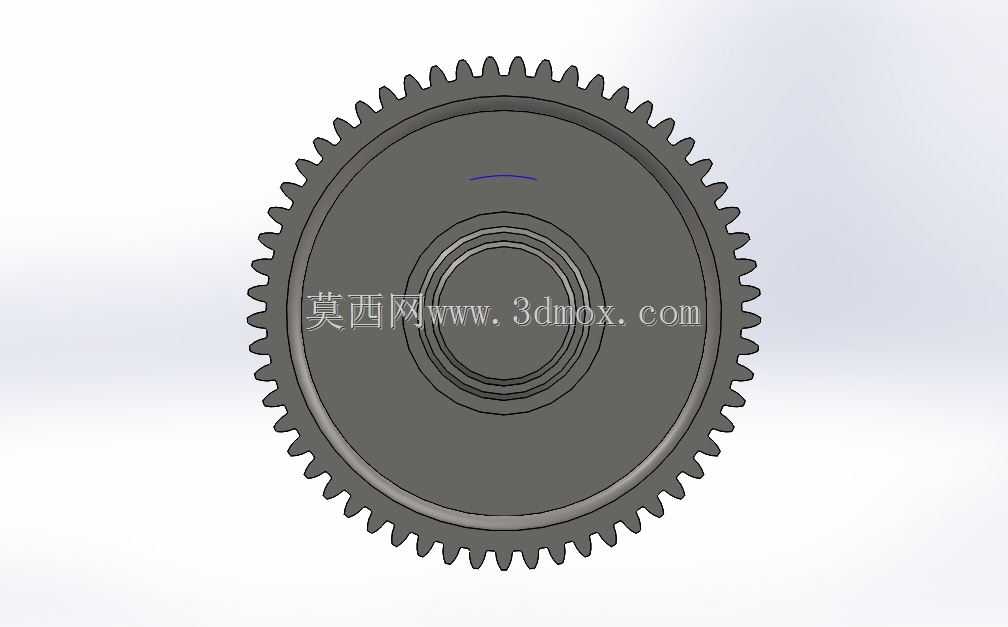

从结构设计逻辑来看，轴端采用的矩形花键结构是为了和外部动力输入件做周向固定，相比单键连接，花键的多齿受力特性可以承受更大的冲击载荷，也能保证传动过程中轴和连接件的同轴度，避免长期运行后出现偏磨导致的传动间隙变大。轴上布置的两个齿轮参数并不一致，靠近花键端的小直径齿轮齿数更少，主要承担一级减速的扭矩放大作用，和阀组内部的中间啮合齿轮配合，将输入的高转速低扭矩转换为适配阀块调节机构的低转速高扭矩输出；另一端的大直径齿轮齿数更多，齿宽也更厚，是和阀块输出端的执行齿轮啮合的主传动齿，齿部的精度等级按照通用液压件传动要求设计，齿向做了微量修形，抵消轴受力弯曲后带来的齿面偏载问题，延长齿面的接触疲劳寿命。

安装边界上，轴上的两个光轴段是和阀块内置的滑动轴承或者滚针轴承配合的支撑位，轴肩的高度严格按照轴承内圈的定位尺寸设计，既保证轴承安装到位后不会出现轴向窜动，也不会因为轴肩过高导致轴承拆卸困难。齿轮和轴采用一体化设计，没有额外的键连接或者过盈装配结构，从根源上避免了装配带来的同轴度误差，也减少了高速运转时连接件松动的风险，这种一体结构在小尺寸阀块的传动场景里非常实用，毕竟阀块内部的安装空间十分有限，分体式的齿轮轴装配需要预留更多的装配件操作空间，会挤占阀块内部流道的布置位置。

实际工况适配方面，齿面的设计考虑了液压阀组内部可能存在的油液浸润环境，齿面粗糙度控制在适合油膜形成的区间，运转时齿轮啮合面可以形成稳定的润滑油膜，降低啮合过程中的磨损和噪音。轴的两端都做了倒角处理，方便安装时顺利穿入轴承孔，不会刮伤轴承内圈的配合面；花键端的齿端也做了引导倒角，和外部联轴器或者动力输出轴对接时可以快速对位，减少装配时的对位难度。

在做三维建模的时候，这类轴齿轮的参数化设计需要重点关注各段轴径的同轴度公差，还有两个齿轮的相位角要求，如果相位角出现偏差，装配后会出现齿轮啮合卡滞、传动噪音过大的问题；齿根的过渡圆角不能省略，建模时如果直接做直角过渡，后续做有限元强度分析时会出现应力集中的虚假结果，和实际工件的受力情况偏差很大，实际加工时齿根位置本身就会保留自然的过渡圆角，用来降低应力集中系数，提升轴的抗弯曲疲劳强度。

这类轴齿轮的应用场景不局限于液压阀块，在小型减速器、精密传动机构里也能看到类似结构，核心设计思路都是在有限的轴长空间内集成多级传动齿，缩短传动链长度，提升整个传动单元的紧凑性，相比分体装配的齿轮和轴，一体结构的轴齿轮动平衡性能更好，适合中高转速的传动场景，只要轴的各段支撑位同轴度控制到位，高速运转时的振动量会比分体结构小很多，也不需要额外做动平衡校正就能满足多数通用传动场景的精度要求。
