内齿圈组合式行星传动齿轮结构

这套行星齿轮结构采用经典的NGW型排布逻辑，中心太阳轮外接三个均匀分布的行星轮，外侧配合整体式内齿圈形成闭合传动回路，三个行星轮通过共用行星架实现扭矩的分流传递，相比传统定轴齿轮组，同等承载能力下径向尺寸可压缩40%以上，非常适合安装空间受限的传动场景。

从实际应用场景来看，这类行星传动结构广泛覆盖中小功率传动工况，常见于伺服电动缸的减速端、小型自动化输送线的动力输入单元、精密回转工作台的分度传动段，也可作为小型风电偏航机构、新能源汽车电驱系统的基础传动模块，在需要大传动比、小体积、高传动效率的工况下，相比蜗轮蜗杆、定轴轮系有更均衡的性能表现。

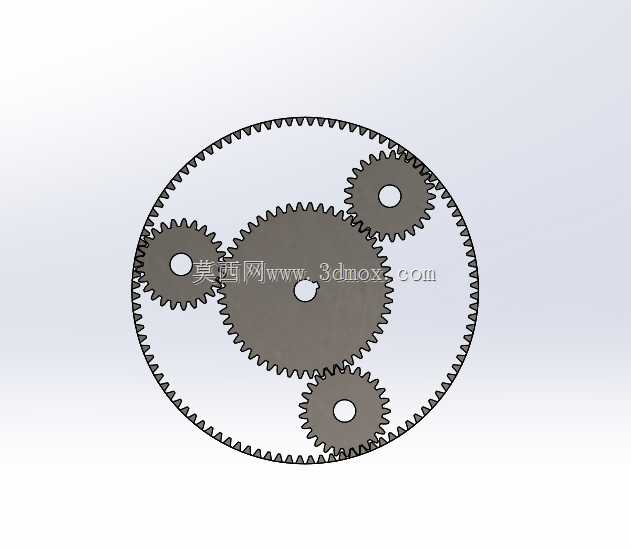

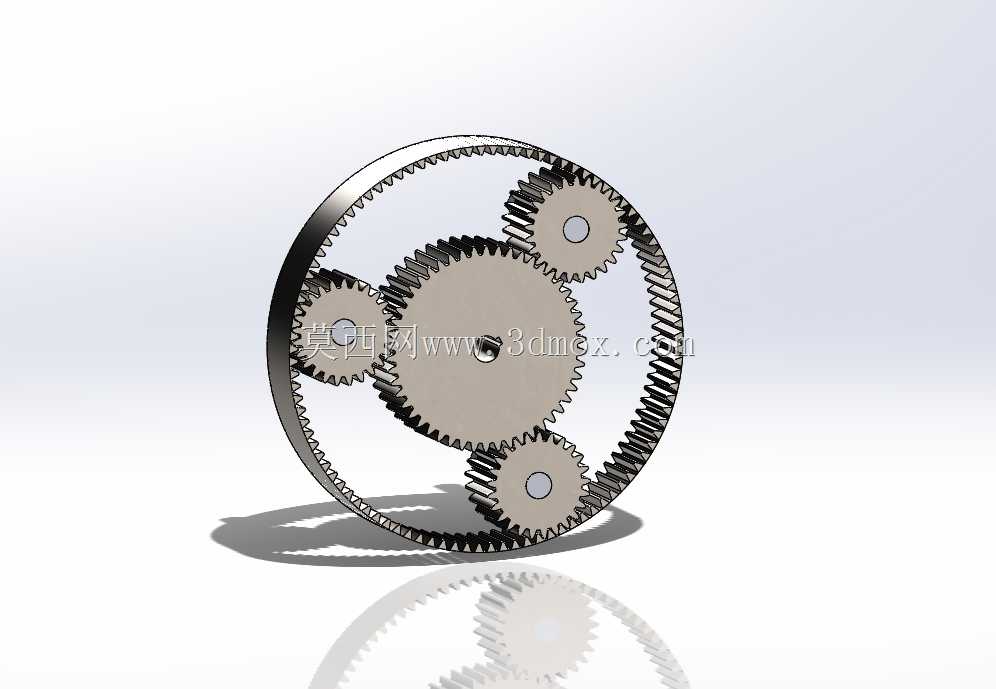

结构设计上，三个行星轮采用120°均布排布，每个行星轮同时与太阳轮、内齿圈啮合，工作时载荷由三个啮合副共同承担，单齿承受的接触应力比同模数定轴齿轮低30%左右，可在不提升齿轮模数的前提下获得更高的承载上限。太阳轮采用浮动式安装设计，工作时可通过微小的径向位移自动补偿三个行星轮的加工、装配误差，避免单轮过载导致的齿面磨损加剧，不需要额外增加均载机构就能实现较好的载荷分配效果。内齿圈采用整体式调质钢加工结构，齿部采用插齿工艺成型，齿圈外侧预留光滑圆柱定位面，可直接压入设备壳体的定位止口内，通过端面螺钉锁紧即可完成固定，不需要额外设计复杂的支撑结构，装配工序简单。

尺寸与安装边界方面，这套结构的径向最大轮廓为内齿圈的齿顶圆直径，轴向尺寸仅需覆盖齿轮副宽度加行星架的两侧支撑厚度，输入轴与太阳轮采用花键连接，输出端可根据需求选择行星架输出或内齿圈输出两种模式：固定内齿圈时太阳轮输入、行星架输出可获得大减速比；固定行星架时太阳轮输入、内齿圈输出可获得反向增速传动；固定太阳轮时内齿圈输入、行星架输出可获得同向减速传动，三种传动模式可根据设备的实际传动需求灵活切换，适配不同的转速扭矩匹配要求。

细节设计上，所有齿轮均采用渐开线直齿齿形，齿顶预留0.2m的修缘量，可有效降低啮合时的入啮冲击，减少传动过程中的噪音与振动；行星轮内孔预留标准轴承安装位，可直接装配深沟球轴承或滚针轴承，通过行星架上的销轴实现回转支撑，销轴与行星架采用过盈配合连接，不需要额外的轴向锁紧结构就能保证连接可靠性；行星架采用板式结构，两侧板通过定位销与连接柱固定，整体刚性好，高速运转时不会出现明显的形变，保证齿轮啮合间隙的稳定性。

在实际选型适配时，这套结构可根据传递扭矩的大小调整齿轮模数、齿宽参数，输入端可直接适配标准伺服电机、步进电机的输出轴，输出端可连接联轴器、链轮、带轮等动力传递部件，不需要额外设计转接结构，能大幅缩短设备传动系统的开发周期。需要注意的是，装配时需保证三个行星轮的齿侧间隙一致性，误差控制在0.02mm以内，避免运转时出现载荷不均、卡滞等问题；润滑方式可采用脂润滑或稀油润滑，当输入转速超过1500r/min时建议采用稀油飞溅润滑，保证啮合齿面的充分润滑，提升整体使用寿命。
