盘形凸轮直动从动件传动机构

这套盘形凸轮直动从动件机构，是自动化传动场景里最常见的基础运动转换单元，很多做非标设备的结构工程师入门阶段都会反复打磨这类机构的设计细节，毕竟它能把匀速旋转输入直接转化为预设规律的直线往复输出，不需要额外添加复杂的连杆组或者电控程序，纯机械结构就能实现稳定的时序动作，在轻工包装、纺织机械、小型自动化送料设备里的应用占比非常高。

从实际使用场景来看，这类机构常被布置在设备的动作执行端，比如小型包装设备的封合压头驱动、文具组装设备的零件顶料工位、印刷设备的纸张抬升限位结构里，都能看到同原理的凸轮从动件结构。它的核心优势在于运动规律完全由凸轮的轮廓曲线决定，只要前期把轮廓曲线算准，加工到位，整套机构的动作时序就不会出现偏差，不需要频繁调整参数，相比气缸驱动的直动动作，它不需要配套气源、电磁阀等附属元件，在小型台式设备里能省下不少安装空间，长期运行的故障率也更低。

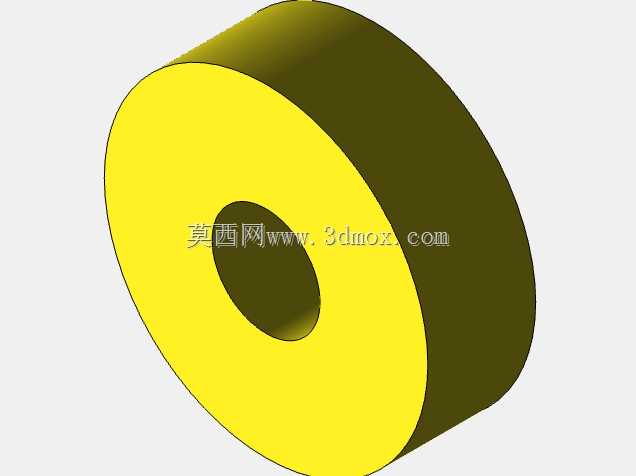

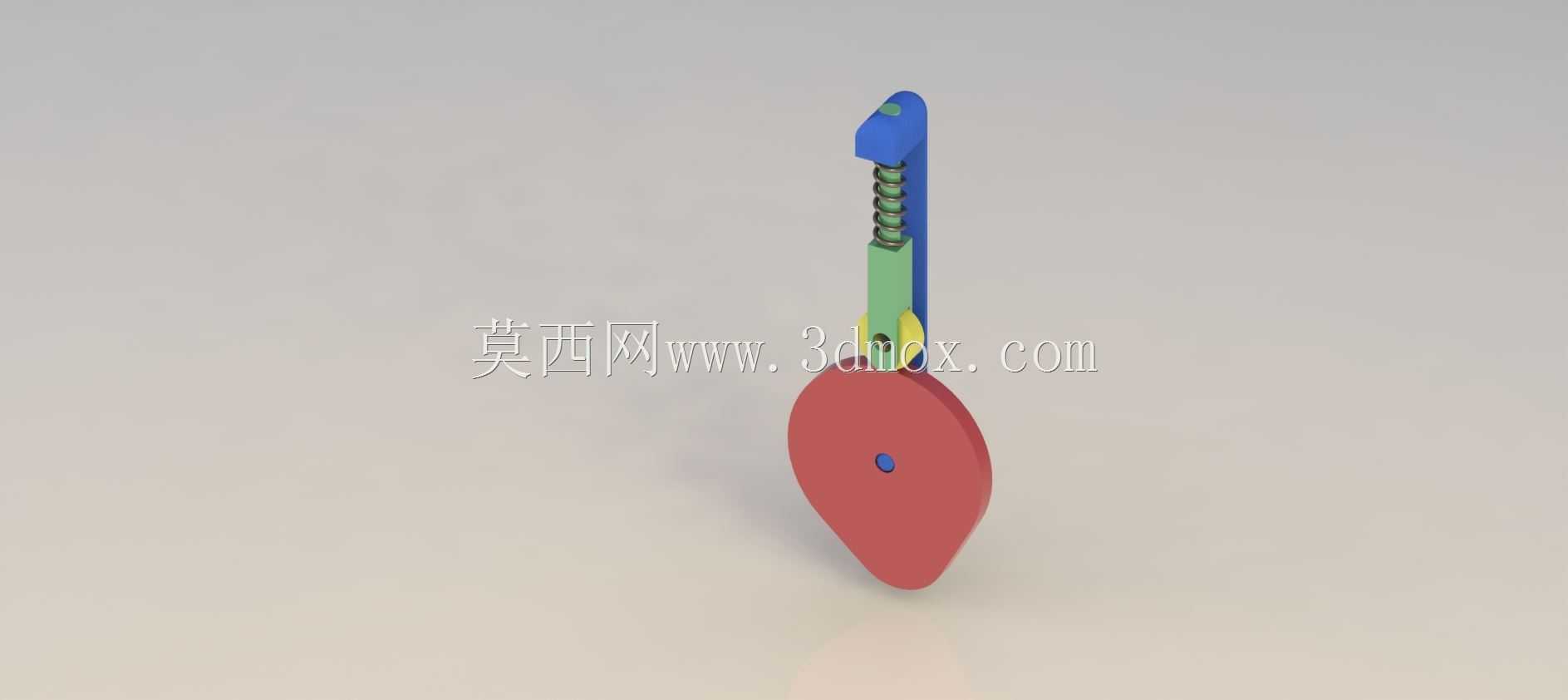

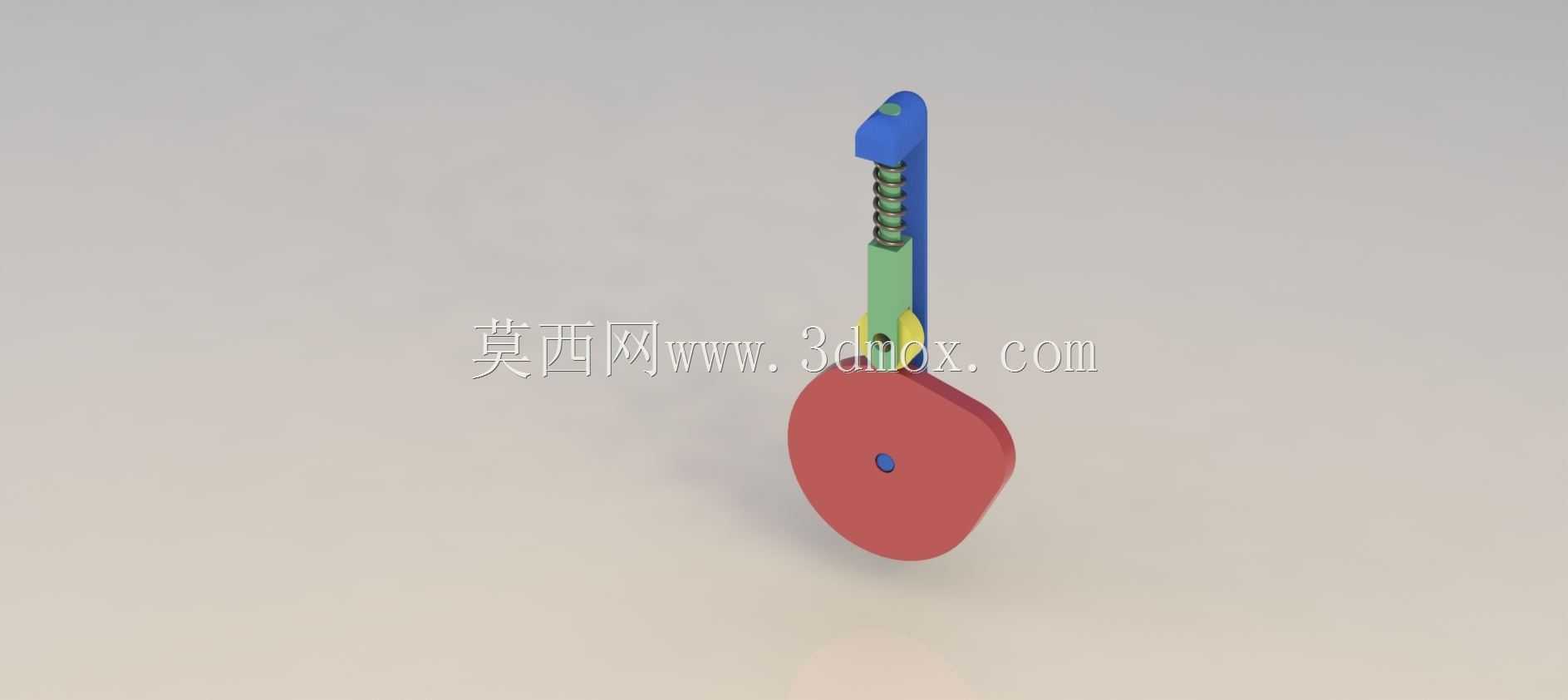

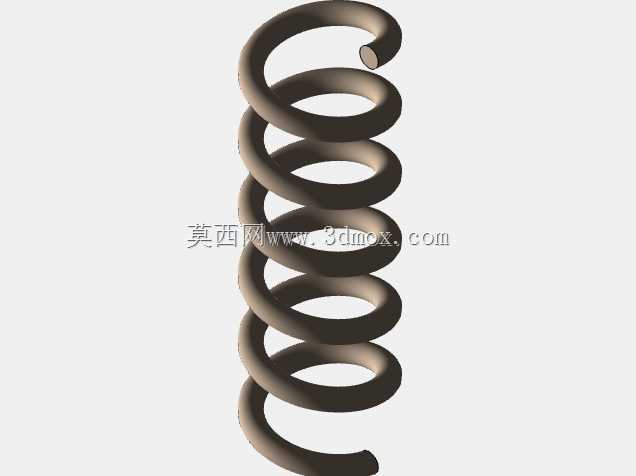

设计这套机构的时候，首先要确定的是从动件的运动行程，也就是直动部分的上下移动距离，这个参数直接和凸轮的基圆半径、升程段轮廓挂钩。基圆半径不能选得太小，不然会导致压力角超过许用值，从动件运动的时候会出现卡滞、磨损加剧的问题，一般设计时会把推程压力角控制在30度以内，回程压力角可以适当放宽到70度左右，兼顾结构紧凑性和传动顺畅度。从动件端部和凸轮接触的位置，这里做了平底接触的设计？不对，看模型里是带弹簧复位的结构，哦对，模型里的从动件是带复位弹簧的直动杆，下端和凸轮轮廓接触的位置做了圆弧过渡，避免硬接触的时候出现应力集中。弹簧的选型也很关键，弹簧的预紧力要足够克服从动件运动时的惯性力和摩擦阻力，保证从动件在整个回程阶段都能紧贴凸轮轮廓，不会出现跳脱的情况，不然机构运行的时候会产生冲击噪音，严重的时候还会撞坏周边的零件。

从安装边界来看，整套机构的安装基准是凸轮的固定转轴，转轴的位置需要和从动件的直动导轨保持严格的垂直关系，不然从动件上下运动的时候会出现偏磨，时间长了导轨间隙变大，运动精度就会下降。凸轮部分的厚度不需要做的太厚，只要能满足和从动件的接触强度要求即可，一般小型设备里用的这类凸轮，厚度在8到15毫米之间就足够，材料常用45号钢表面淬火，硬度达到HRC40到45就能满足耐磨要求，从动件和凸轮接触的位置可以镶嵌硬质合金片，进一步延长使用寿命。从动件的导轨部分一般会做成长度不小于行程1.5倍的导向段，保证运动的时候不会出现侧向摆动，导轨和从动杆的配合间隙控制在0.02到0.05毫米之间，间隙太小容易卡滞，间隙太大会导致运动精度不足。

实际建模的时候，凸轮轮廓的生成是整个设计的核心步骤，需要先根据动作要求选定运动规律，比如如果是要求动作平稳无冲击，就选正弦加速度运动规律，如果是要求传动效率高，低速工况下可以选等速运动规律但要做好过渡段的修正，避免刚性冲击。把位移曲线算好之后，再通过反转法生成凸轮的实际轮廓曲线，建模的时候要注意轮廓的光滑过渡，不能出现尖角或者曲率突变的位置，不然加工的时候刀具容易断，运行的时候也会产生冲击。从动件部分的弹簧安装位要做导向结构，避免弹簧压缩的时候出现侧弯，弹簧的两端要做磨平处理，保证受力均匀。整个机构的装配顺序一般是先固定凸轮的转轴支座，再安装从动件的导轨，调整好从动件和凸轮的初始接触位置，最后安装复位弹簧，手动盘车检查整个行程里有没有卡滞的位置，确认压力角在合理范围内之后，再做最终的固定。

很多新手工程师做这类机构的时候容易犯的错误，就是一味追求结构紧凑把基圆做的太小，结果运行的时候压力角太大，从动件推不动，或者弹簧选的太松，高速运行的时候从动件跳离凸轮轮廓，产生很大的噪音和振动。还有的人在加工凸轮轮廓的时候没有留修磨余量，装配的时候发现行程不对，没有调整的空间，只能重新做零件。这套模型里的结构把这些细节都考虑到了，从动件的导向段长度足够，弹簧的安装空间留的很充裕，凸轮的轮廓过渡也很顺滑，不管是用来做教学演示，还是参考着做实际设备的结构设计，都有很高的参考价值。在实际设备里使用的时候，还要注意在凸轮和从动件的接触位置定期添加润滑脂，减少磨损，一般运行半年左右检查一次凸轮轮廓的磨损情况，如果磨损量超过0.1毫米，就要及时更换或者修磨，不然会影响动作的行程精度，导致设备生产的产品出现尺寸偏差。
