内燃机活塞连杆组件结构设计方案

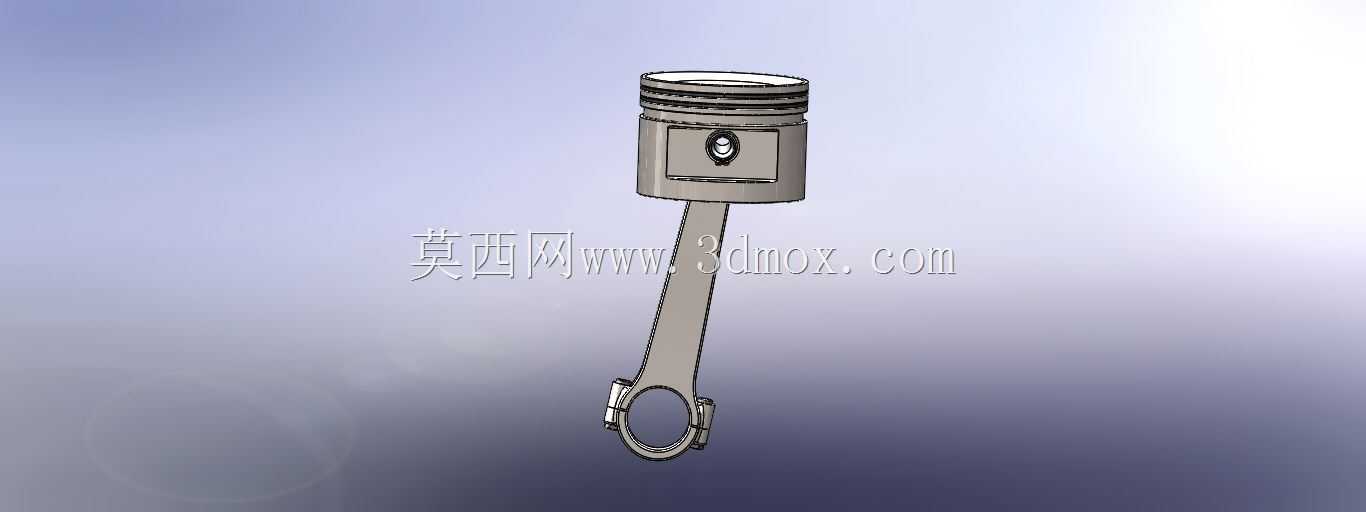

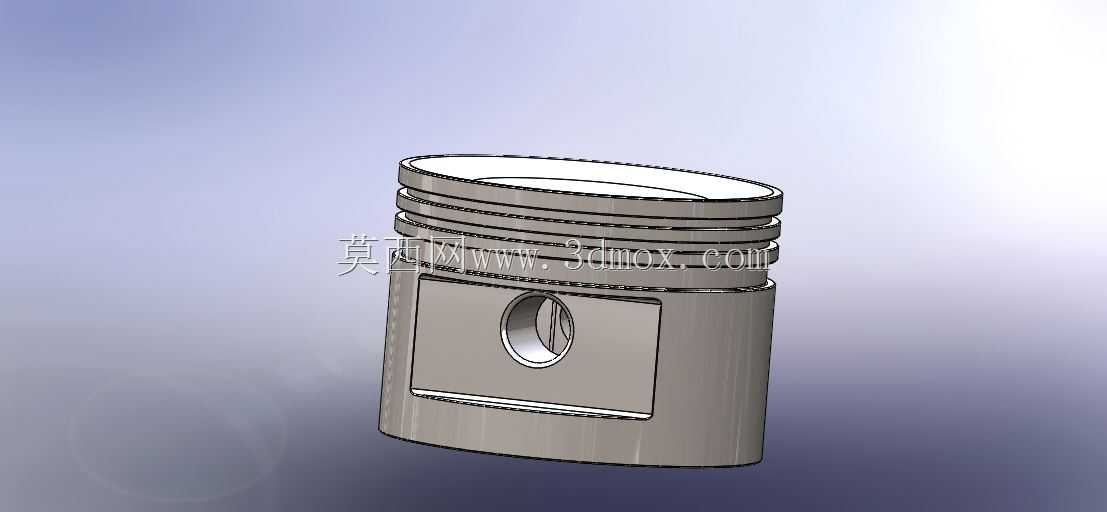

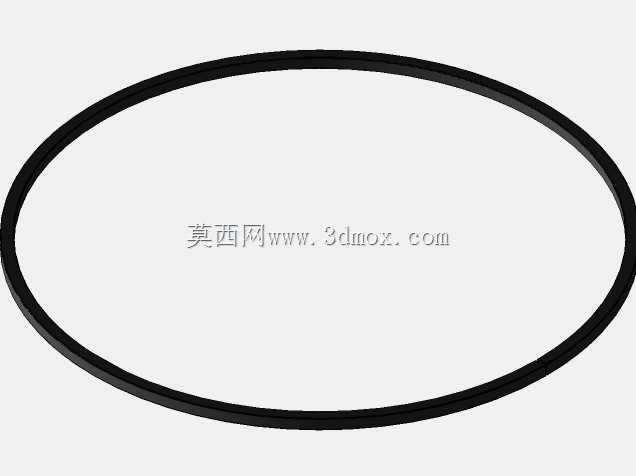

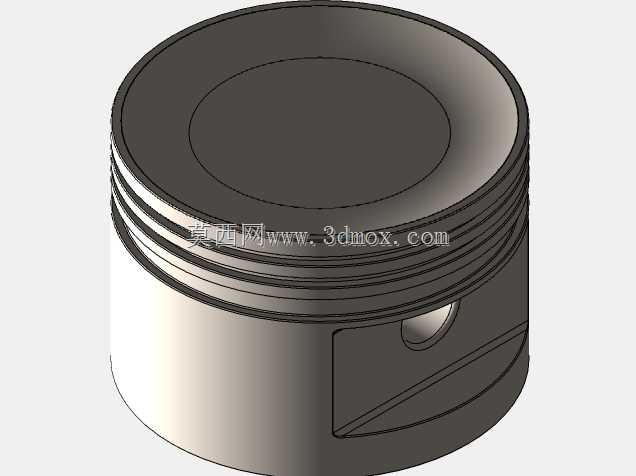

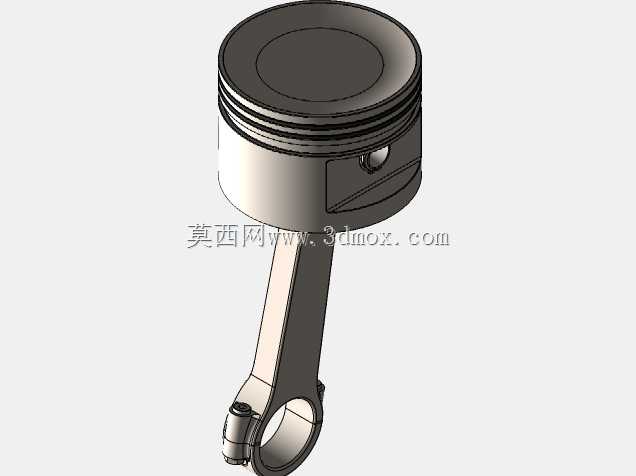

　　这套活塞连杆组件的三维结构，核心面向中小排量往复式内燃机的动力传递场景，覆盖乘用车汽油机、小型通用动力机械、农用机械单缸柴油机的配套适配需求，是内燃机核心运动副的关键组成部分，直接决定燃烧室密封性能与动力输出的平顺性。从实际工况出发，活塞头部采用三道环槽的布局设计，最上方两道为气环安装位，最下方为油环安装位，气环承担燃烧室高压燃气的密封作用，避免做功冲程燃气下窜至曲轴箱造成功率损耗，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室形成积碳。活塞顶部的凹坑造型匹配对应机型的燃烧室形状，可在压缩冲程形成合理的挤流效应，优化油气混合效率，提升燃烧充分度。

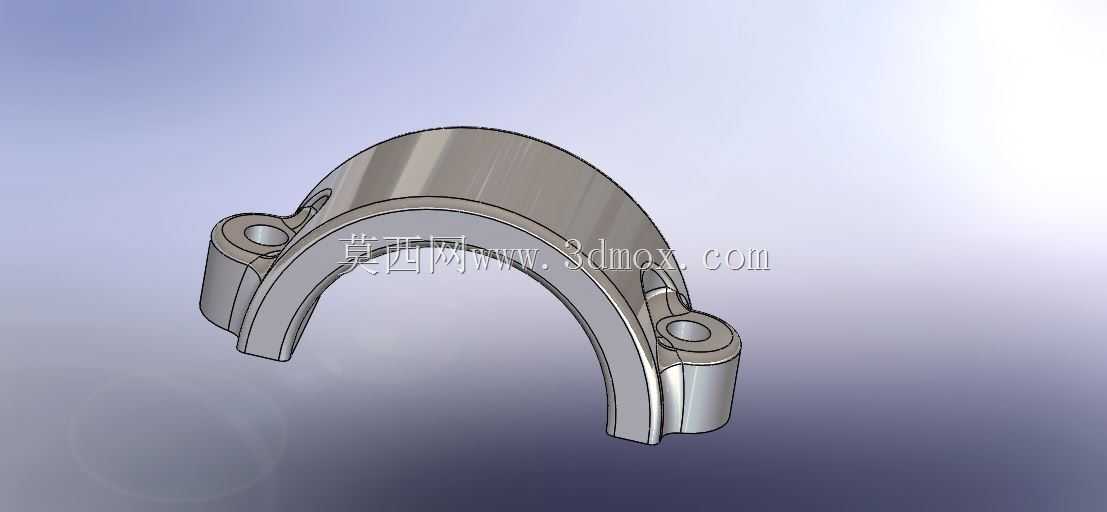

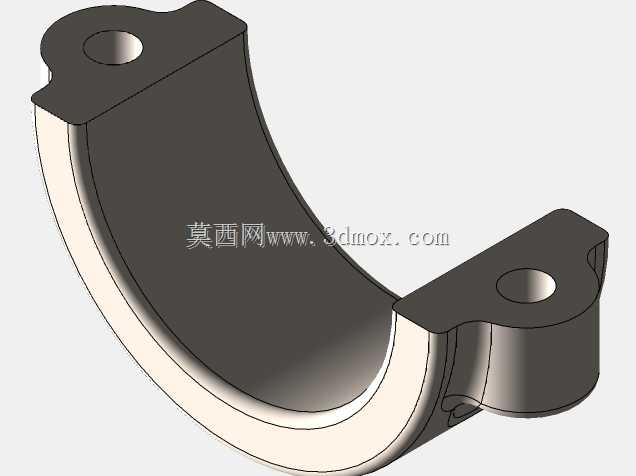

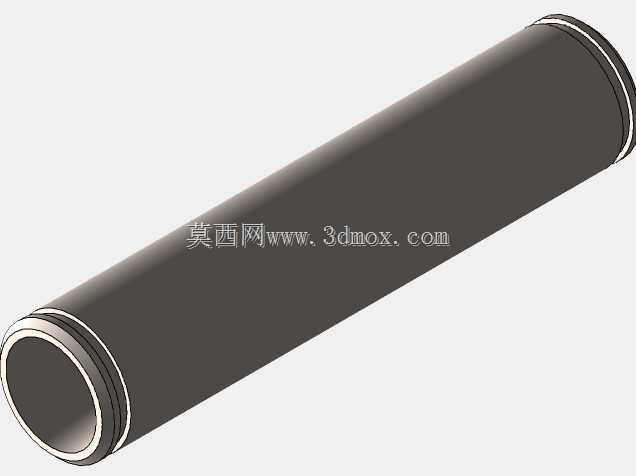

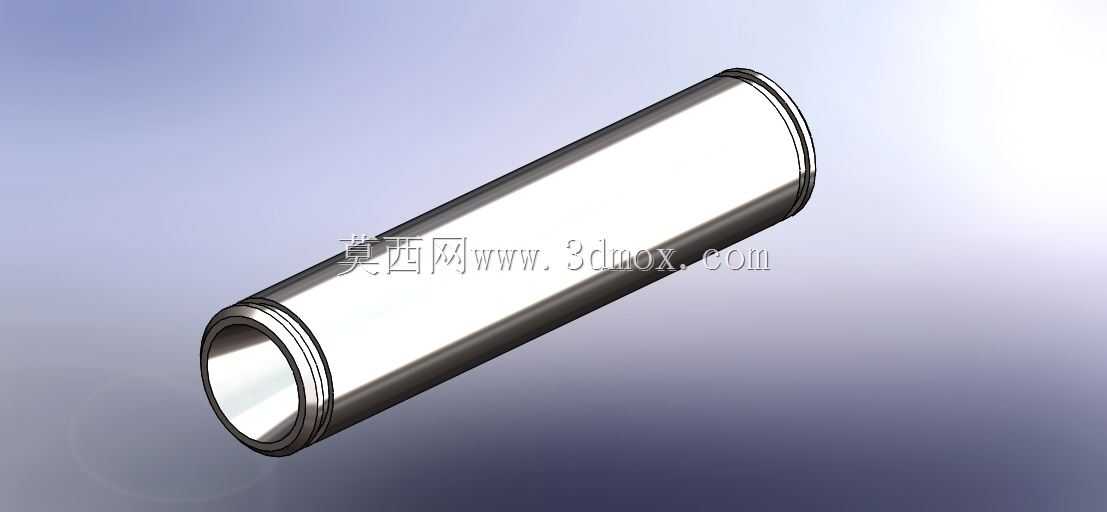

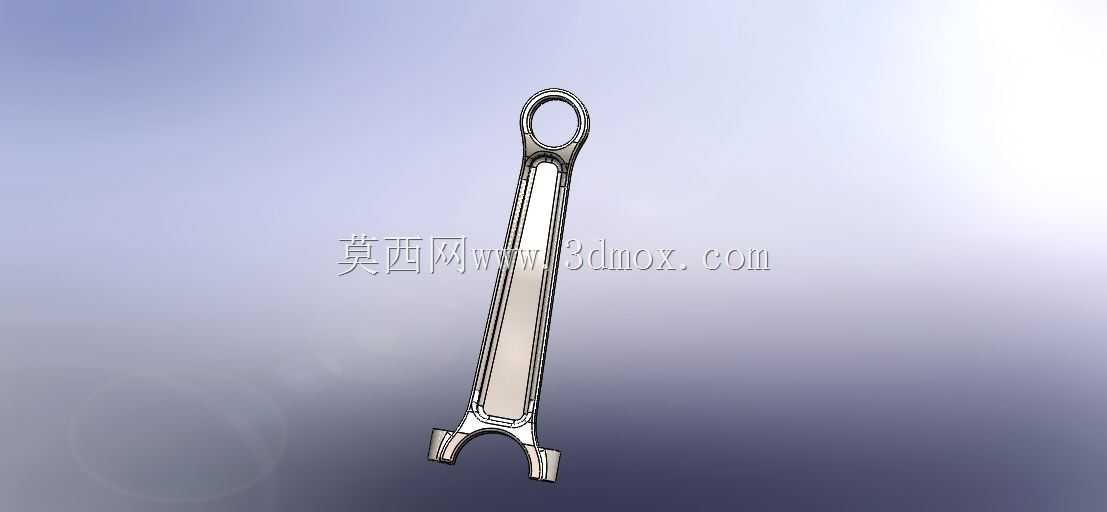

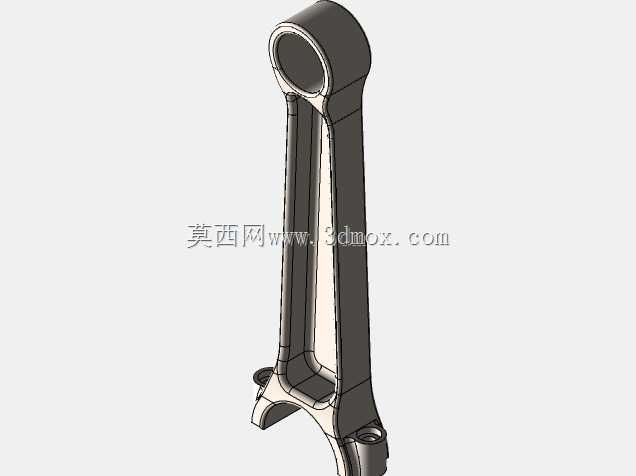

　　活塞销座部位采用加厚加强的结构设计，在销孔内侧预留了卡簧安装槽，用于限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障，销座与活塞主体之间设置了过渡加强筋，可分散活塞往复运动时的冲击载荷，降低销座部位应力集中导致的开裂风险。连杆部分采用工字形截面结构，在保证整体结构强度、抗弯曲抗扭转性能的前提下，尽可能降低连杆自身重量，减少往复运动惯性力，降低曲轴运转时的振动水平。连杆小端设置有衬套安装位，衬套与活塞销形成间隙配合，可在运转过程中形成稳定油膜，降低摩擦磨损；连杆大端为分体式结构，通过连杆螺栓与连杆盖连接，大端内侧预留轴瓦安装位，与曲轴曲柄销形成转动配合，安装时可通过调整连杆盖的贴合精度保证配合间隙符合设计要求。

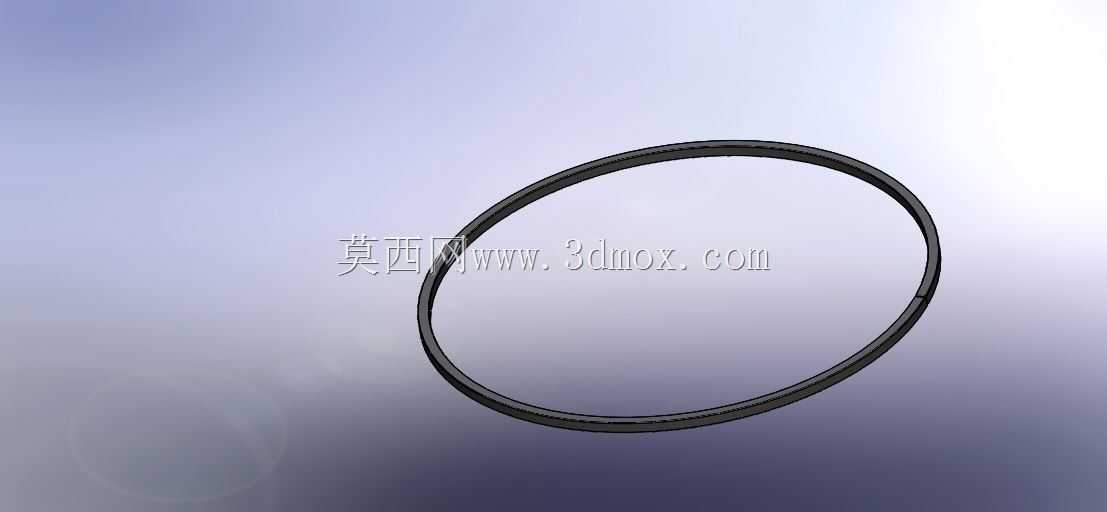

　　从安装边界来看，活塞外径与对应气缸内径保持严格的配合公差，活塞裙部设计有微小的椭圆度，补偿热态下活塞的热膨胀量，避免冷态敲缸、热态卡缸的问题；活塞销的直径与连杆小端衬套内径、活塞销座孔内径形成分级配合，满足不同装配精度的选配需求；连杆大端的孔径与曲轴曲柄销直径匹配，连杆中心距即活塞销中心到曲柄销中心的距离，直接决定内燃机的活塞行程，是影响发动机排量与压缩比的核心参数。设计过程中充分考虑了组件的动平衡特性，活塞与连杆的重量分组公差控制在极小范围内，避免同一台发动机的不同缸组件重量差过大导致运转振动超标。活塞环的开口间隙、侧隙、背隙都按照工况要求做了匹配设计，保证热态下环件膨胀后不会卡滞在环槽内，同时又能保持足够的密封压力。

　　整套组件的润滑路径设计也做了对应考量，连杆杆身预留有润滑油道，可将曲轴大端处的压力机油输送到连杆小端，为活塞销与衬套的摩擦副提供持续润滑，降低磨损速率。在实际装配场景中，该组件需要与气缸套、曲轴、气缸体等部件配合安装，活塞的安装方向有明确的定位要求，顶部的避让凹坑需要对应气门开启位置，避免活塞上行到上止点时与气门发生碰撞。连杆大端的安装方向也需要与曲轴的旋转方向匹配，保证连杆螺栓的受力方向符合设计要求，避免运转过程中螺栓受剪切力断裂。
