分娩经皮神经电刺激理疗设备结构设计

　　在产科临床护理场景中，经皮神经电刺激设备是分娩镇痛非药物干预方案里的常用配套器械，这款设备的结构设计完全围绕临床实际使用需求展开，没有冗余的装饰性结构，所有壳体、电路仓、电极接口的布局都优先考虑临床操作的便捷性与使用安全性。设备采用双通道独立隔离电路设计，两个输出通道完全电气隔离，避免单通道故障时的电流串扰问题，输出端可同时接驳四片电极片，对应产妇腰背部不同的神经刺激点位，临床使用时可根据产妇的宫缩节奏与疼痛耐受度，单独调整每个通道的输出参数，不会出现单通道调节时影响其他点位刺激强度的问题。

　　恒流输出的设计逻辑是为了适配临床使用中复杂的电极接触工况，毕竟产妇分娩过程中出汗、体位挪动都会导致电极与皮肤的接触电阻发生波动，恒流输出可以在500欧姆常规负载下稳定输出0-80mA的刺激电流，当接触电阻升高到1000欧姆时，输出电流上限自动限制在70mA，电阻升至1500欧姆时上限进一步降到65mA，最大输出电压始终控制在180V以内，既保证刺激强度的稳定性，又避免高电压带来的刺痛感与安全风险。波形选择上采用非对称矩形双相零直流电流波形，这种波形可以在实现神经刺激镇痛效果的同时，避免直流分量导致的皮肤电解灼伤问题，连续模式下脉冲宽度设为220μS、频率90Hz，适合宫缩间隙的持续镇痛；突发模式下以150Hz频率连发9个220μS脉冲，每两秒重复一次，匹配宫缩峰值时的强化镇痛需求，从休息模式切换到增强模式的上升时间设为0.8秒，避免电流突变给产妇带来的突兀不适感。

　　设备内置低电量检测逻辑，当电池电压低于6.6V时，指示灯每秒闪烁一次提示更换电池，电压低于6.4V时直接锁止输出，避免低电压下输出参数失准带来的风险；同时每个输出通道都设置了开路检测机制，一旦电极脱落或者导线断路，对应通道的输出电流立刻重置为零，防止开路状态下的电压异常升高。结构尺寸上整机控制在108×62×23毫米，不含电池重量仅0.09KG，含电池也只有0.14KG，这个尺寸刚好可以卡在配套的便携腰夹上，产妇下床走动时也可以随身携带，不会因为设备过重拉扯电极导线。

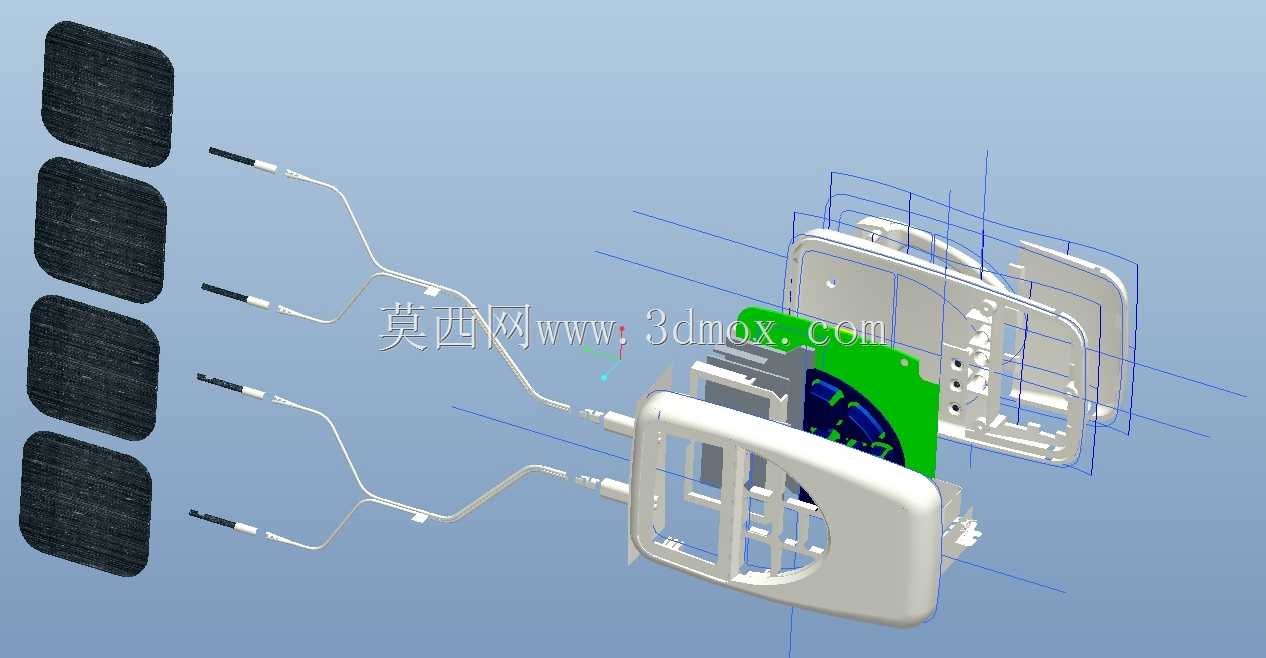

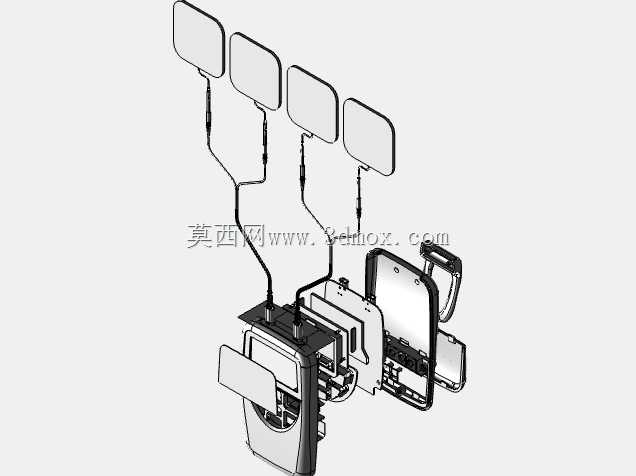

　　壳体采用上下扣合的装配结构，内部预留了电池仓、电路板固定柱、接口密封槽的位置，电极接口采用防呆设计，避免临床操作时插反接口导致的通道错位；电极片采用柔性导电粘胶基底，导线与电极片的连接处做了应力释放结构，避免产妇挪动时导线弯折断裂。设备的使用环境温度覆盖10到30摄氏度、湿度0-90%，储存运输温度范围扩展到-10到50摄氏度，适配产科病房、产房、家庭待产等不同场景的温湿度条件，内部电路板做了防潮涂覆处理，避免产房高湿环境下的电路短路问题。从建模角度看，这款设备的结构拆分完全遵循注塑件的设计规范，壳体壁厚均匀，卡扣位置的拔模角度合理，内部筋位既保证了壳体的抗摔强度，又不会导致注塑时的缩痕问题，电极导线的走线路径在壳体内做了压线结构，避免拉扯导线时将焊点从电路板上拽脱，电池仓的触点采用弹片式设计，更换电池时不需要额外工具，临床护理人员可以快速完成电池更换操作，不会因为设备断电影响镇痛进程。
