五针电子元件自动插装设备结构设计

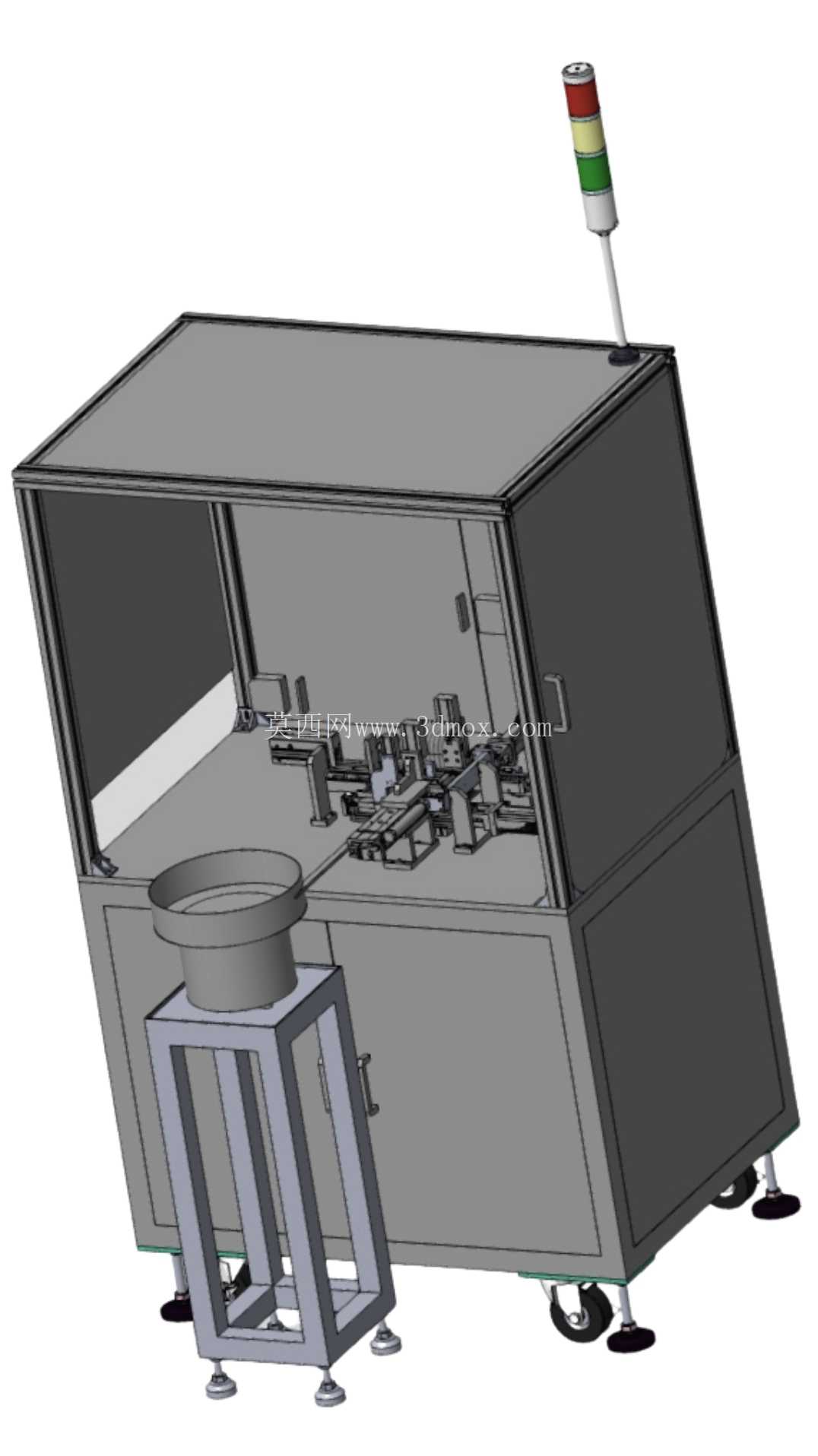

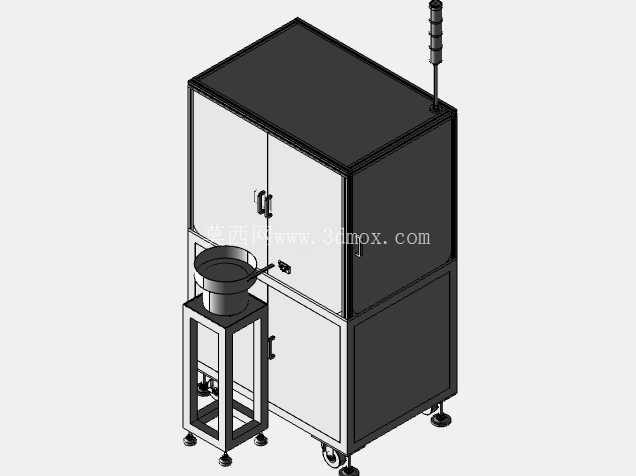

　　在消费电子大规模量产的产线环节里，接插件、针脚类元件的插装精度直接决定了PCBA板的良品率，传统人工插针不仅效率难以匹配SMT产线的节拍，针脚歪斜、插入深度不足、漏插等问题也会给后续波峰焊工序带来大量返修成本，这款五针自动插针设备就是针对五针类接插件元件的插装工序开发的专用自动化装备。从结构布局来看，设备采用一体式柜式机架作为承载主体，机架底部配置可调脚杯与万向脚轮组合，既可以在设备移位时通过脚轮快速推移，就位后通过可调脚杯调平设备，抵消车间地面的不平整误差，避免设备运行过程中因机架晃动影响插装精度，机架顶部的三色警示灯采用立柱式安装，高度超出设备主体上沿300mm左右，产线运维人员在较远位置就能直观识别设备运行、待机、故障三种状态，无需凑近查看操作面板。

　　设备左侧外置独立的振动盘上料机构，通过铝型材支架与主机架连接，振动盘的出料轨道直接对接主机内部的分料工位，这种分体式设计可以将振动盘工作时产生的高频振动与主机的插装执行机构隔离开，避免振动传递到插装工位导致定位偏移，振动盘的料斗容量按照单班8小时的上料间隔设计，无需操作人员频繁补料，降低产线值守的人力投入。主机内部的执行单元采用模块化排布，从入料端到出料端依次设置PCB板定位工位、针脚分料对位工位、插装执行工位、插装精度检测工位，各工位之间通过直线导轨输送机构传递工件，输送行程的定位精度通过伺服电机配合光电传感器实现，重复定位误差控制在0.02mm以内，满足五针元件的插装位置公差要求。插装执行机构采用垂直下压的结构设计，压头位置配置压力传感器，可以实时监测插装过程中的下压力度，当出现针脚歪斜、孔位对位不准的情况时，压力数值会超出预设阈值，设备会立即停止下压动作并触发报警，避免压坏PCB板或者折弯针脚造成元件报废。对位环节采用机械预定位加视觉辅助校正的组合方案，先通过机械治具对PCB板的基准边进行粗定位，再通过视觉相机捕捉PCB板上的插装孔位坐标，微调插装头的XY轴位置，确保五根针脚可以同时精准对准对应的孔位，不会出现单根针脚偏位的问题。

　　设备的操作与维护界面设置在机架正面的可开启门板内侧，日常运行时门板关闭可以隔绝车间内的粉尘、焊锡飞沫进入设备内部，保护内部的传动与电控元件，需要调试或者更换治具时可以直接打开门板接触内部工位，换型时间控制在15分钟以内，能够适配小批量多品种的生产需求。从安装边界来看，设备主机的占地面积约为1200mm800mm，加上左侧外置振动盘的延伸空间，整体安装所需的车间平面尺寸约为1500mm1000mm，设备顶部距离地面的总高度约为1600mm，不需要额外加高车间的吊顶空间，对现有产线的适配性较强，不需要对车间布局做大规模调整就可以直接接入现有PCB组装产线，替代原有的人工插针工位。

　　在实际应用场景中，这款设备不仅可以用于智能手机主板的五针接插件插装，也可以通过更换对应治具适配计算机主板、家用电器控制板上同规格五针元件的插装工序，插装节拍可以达到每小时1200片以上，插装良品率稳定在99.5%以上，相比人工插装的效率提升6倍以上，同时可以避免人工操作带来的静电击穿元件、针脚污染等问题。设计过程中充分考虑了设备的长期运行稳定性，所有传动部件都采用密封式设计，导轨、丝杆等运动部件的润滑注油口都设置在便于操作的位置，日常维护不需要拆解大量结构件，电控柜内的线路采用线槽规整排布，每个接线端子都有明确的标识，后期故障排查时可以快速定位问题点，减少设备停机维护的时间。设备的出料端可以直接对接后续的接驳台，将完成插装的PCB板自动输送到下一道焊接工序，不需要人工中转搬运，实现整段工序的全自动化流转，减少工件搬运过程中产生的磕碰、针脚变形等问题。
