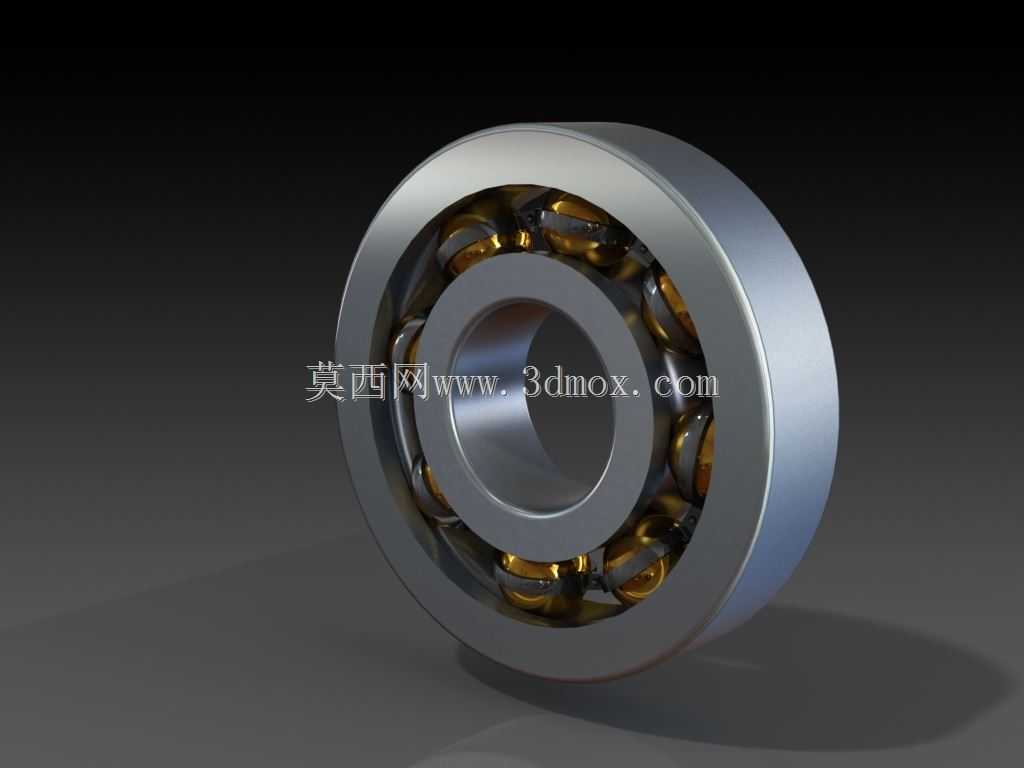

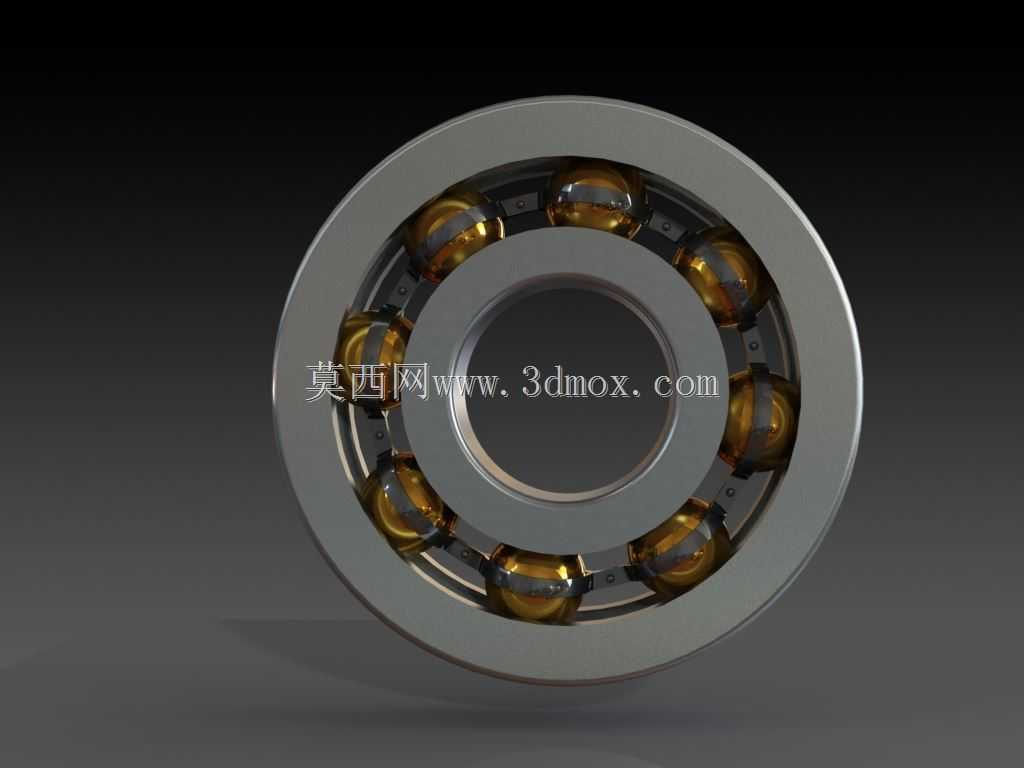

可承受轴向推力的深沟滚珠轴承结构

在各类旋转传动机构的设计选型过程中，滚珠轴承是应用覆盖范围极广的核心支承部件，这类零件的核心作用是约束旋转轴系的轴向与径向窜动，同时将轴运转过程中的摩擦系数控制在较低区间，降低动力传递过程中的无用损耗。本次呈现的滚珠轴承结构，主要适配以轴向推力载荷为主、同时附带少量径向载荷的传动场景，常见于中小型减速器输入输出端、小型输送线辊筒支承位、家用电机转子支承位、阀门阀杆转动支承位等对安装空间有严格限制、载荷量级处于中低区间的设备部位。

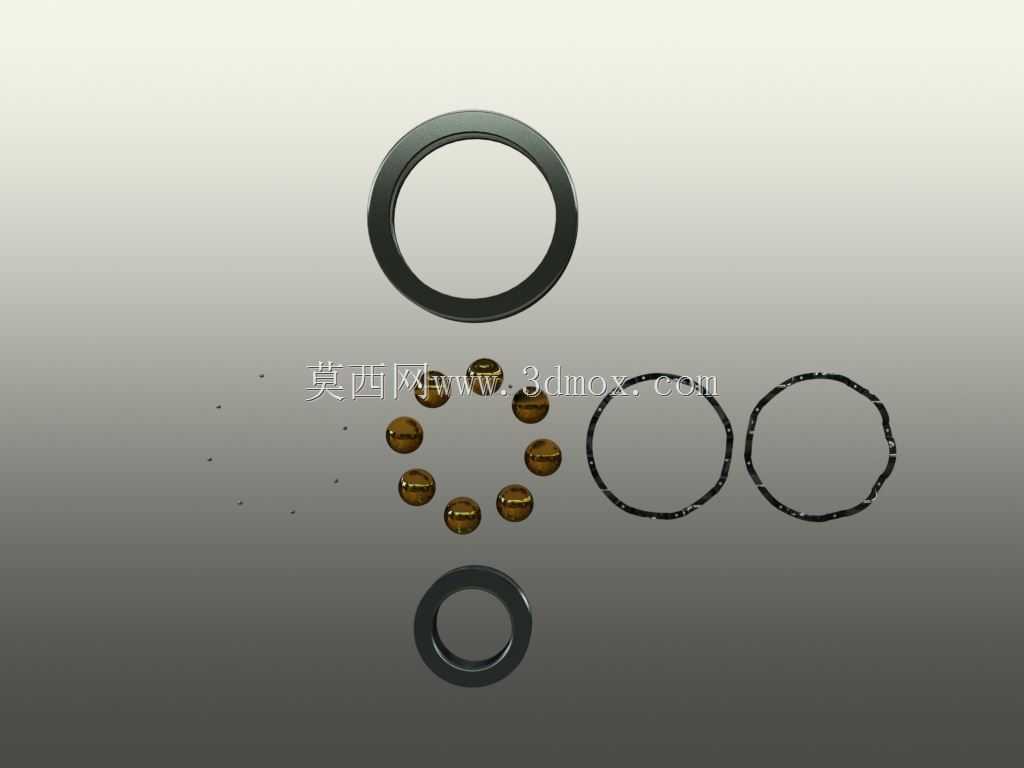

从结构组成来看，该轴承拆分后包含五个独立构件：内壳、外壳、钢质滚珠、滚珠保持支架、铆钉。内壳的内圆柱面与旋转轴采用过盈配合装配，装配过程中需根据轴的公差带选择对应压装力，避免内圈与轴之间出现相对滑动导致的配合面磨损；外壳的外圆柱面与设备基座的轴承安装孔采用过渡配合，部分需要频繁拆卸维护的场景会选用间隙配合加顶丝固定的结构，降低后期维护的拆卸难度。滚珠作为核心承载滚动体，均匀分布在内壳与外壳的滚道之间，滚道的弧形曲率经过匹配设计，可在承受轴向推力时让载荷均匀分散到每一颗滚珠上，避免局部应力集中导致的滚珠碎裂或滚道点蚀。滚珠支架的作用是将相邻滚珠分隔开，避免滚珠在运转过程中相互接触摩擦，同时保证所有滚珠沿滚道圆周方向均匀分布，让载荷传递更平稳；铆钉用于将分体式的滚珠支架铆接固定为整体，避免支架在高速运转过程中出现散架脱落的问题。

从设计思路层面拆解，这类轴承的建模过程需要优先保证各构件的配合公差合理性：内壳与外壳的滚道曲率半径需要比滚珠半径大2%-5%，既保证滚珠可以在滚道内顺畅滚动，又避免间隙过大导致的运转晃动；滚珠支架的兜孔直径需要比滚珠直径大0.1-0.3mm，给滚珠留出足够的滚动间隙，同时避免间隙过大导致滚珠在兜孔内出现窜动碰撞。建模时需要先确定轴承的核心安装边界参数：内孔直径对应适配的轴径尺寸，外圈外径对应基座安装孔的尺寸，轴承总宽度对应安装位的轴向预留空间，这三个参数是选型时的核心匹配指标，一旦尺寸不匹配就无法完成装配。

在实际工程应用中，这类轴承的安装需要注意几个细节：压装内圈时施力位置只能作用在内圈端面，不能通过滚动体传递压装力，否则会导致滚道压痕、滚珠变形，直接影响轴承的运转精度和使用寿命；轴承装配前需要清理配合面的毛刺与铁屑，避免硬质颗粒进入滚道内部造成磨粒磨损；如果应用在有粉尘、水汽的工况下，还需要在轴承两侧加装密封端盖，在轴承内部填充对应标号的润滑脂，延长轴承的维护周期。不同于只能承受纯径向载荷的滚针轴承，或是可承受大载荷的圆锥滚子轴承，这类滚珠轴承的结构更紧凑，转动阻力更小，适合转速中等、载荷不大的传动场景，在轻工机械、小型自动化设备、民用机电产品中的应用占比极高。建模过程中对各零件的倒角、圆角细节也做了还原，比如内外圈的端面倒角是为了压装时的导向，避免装配时刮伤配合面，滚道边缘的圆角是为了降低应力集中系数，提升轴承的抗疲劳寿命。
