单离合器片传动离合组件结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074467
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计
  • 单离合器片传动离合组件结构设计

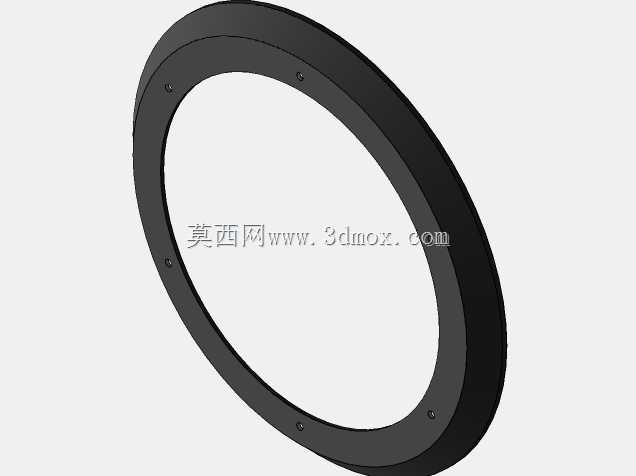

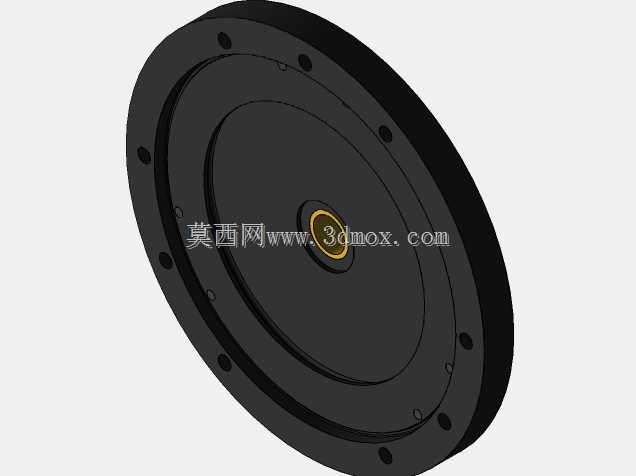

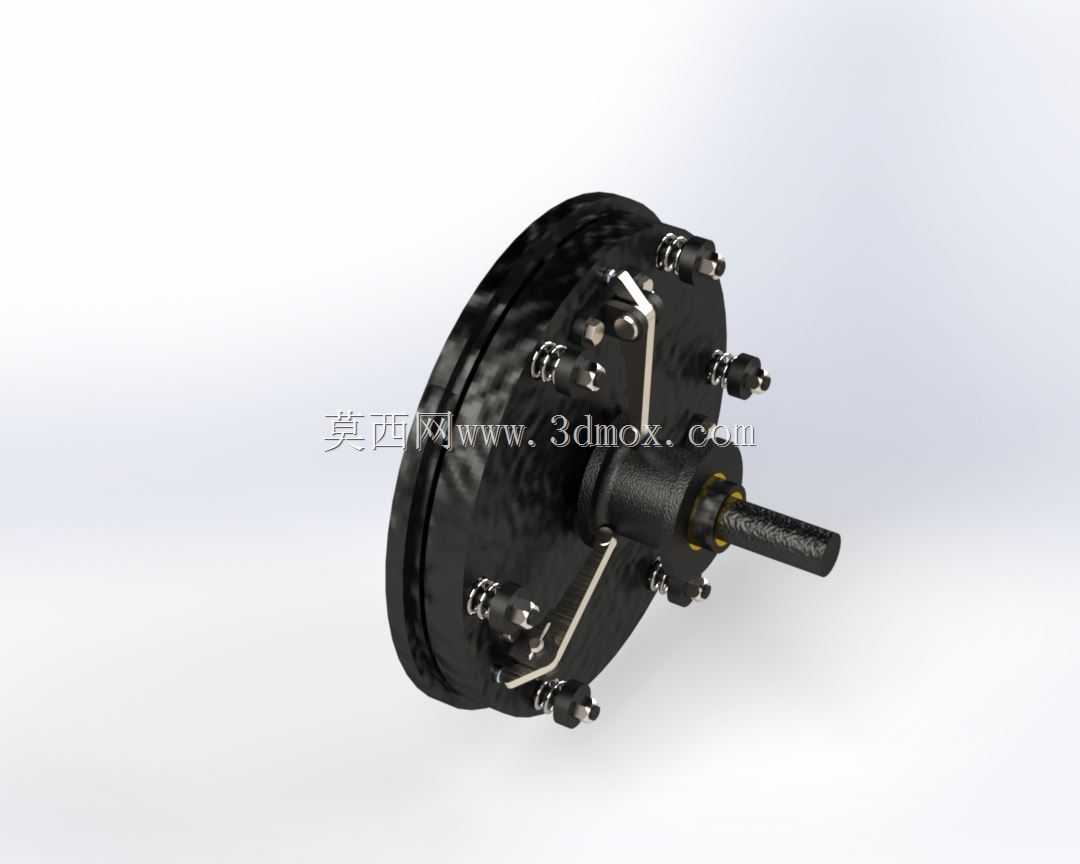

在工业传动系统的布局里,这类单片离合结构是动力通断控制里最基础也最可靠的构型之一,常见于中小功率的通用机械、农用设备、轻工生产线的动力输入端,负责在原动机持续运转的状态下,按需切断或者接合输出端的动力传递,避免负载端启停时对原动机造成冲击,也能给后续传动链提供过载保护的冗余空间。从实际使用场景来看,这类结构不需要复杂的液压或者电控辅助回路,纯机械杠杆的操纵方式对维护条件要求极低,在户外作业设备、小型加工设备、没有复杂辅助动力源的 standalone 传动单元里适配性极强,哪怕是工况存在一定粉尘、温湿度波动的场景,只要做好摩擦副的定期检查,就能保持稳定的工作状态。

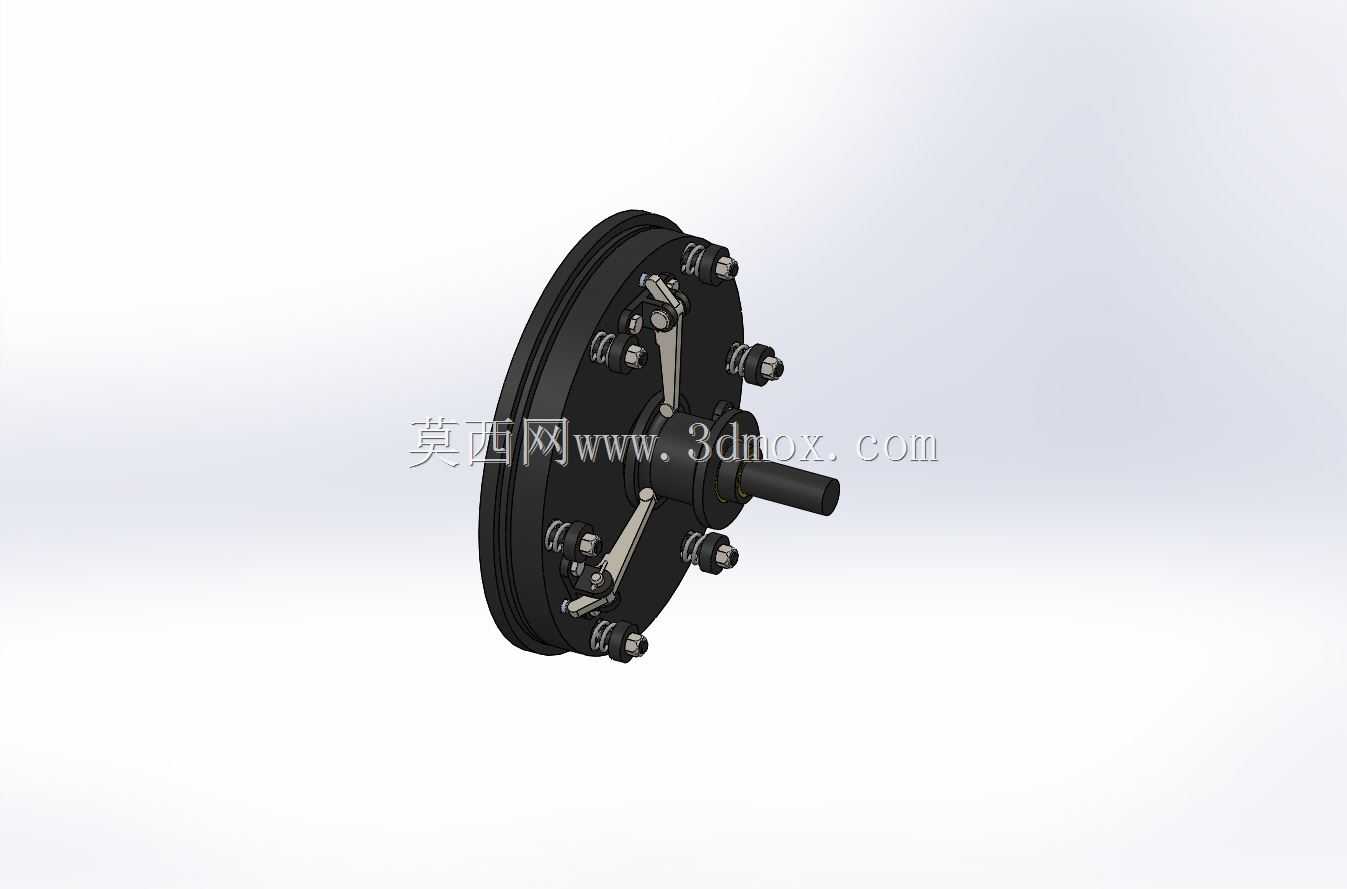

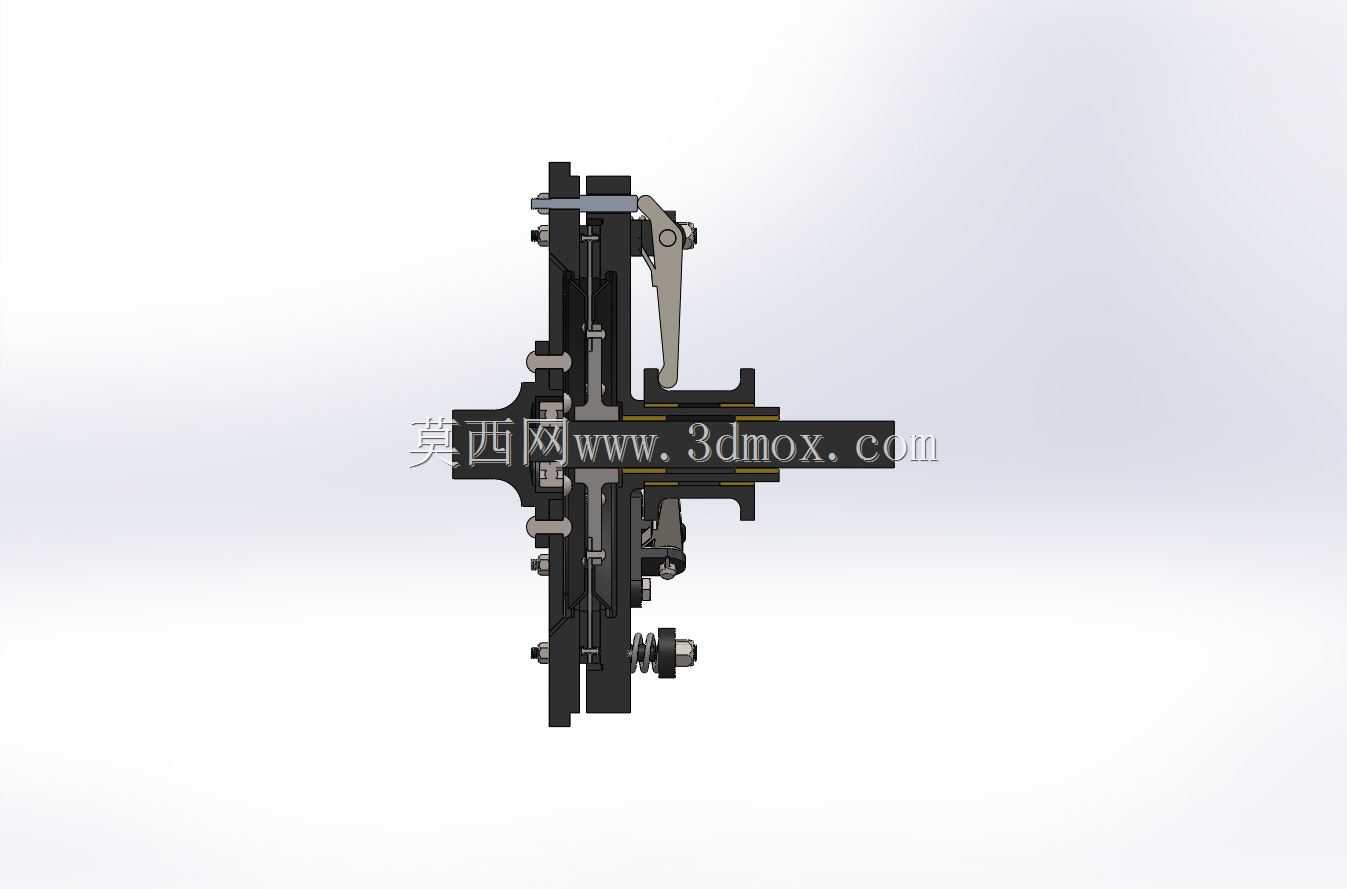

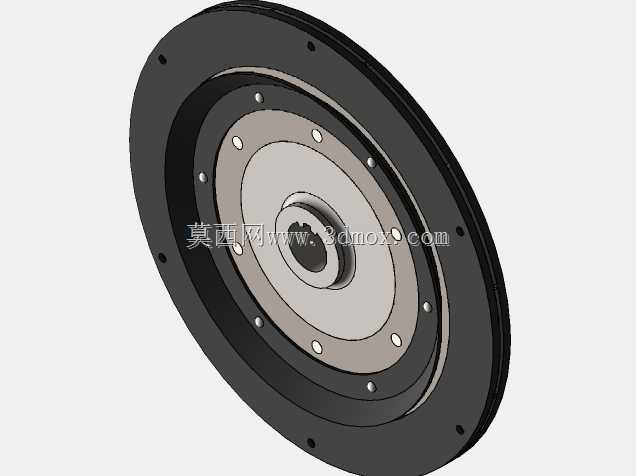

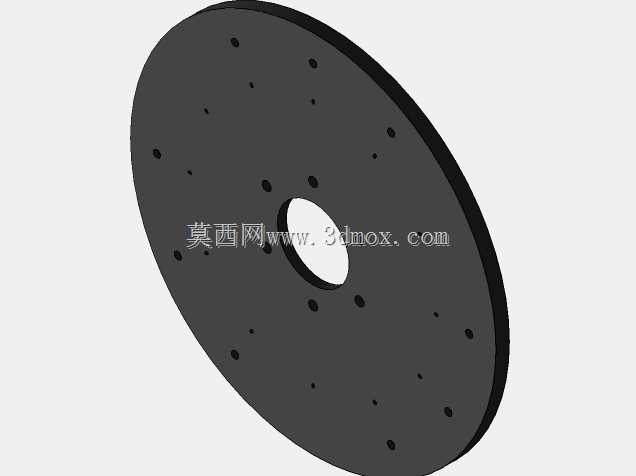

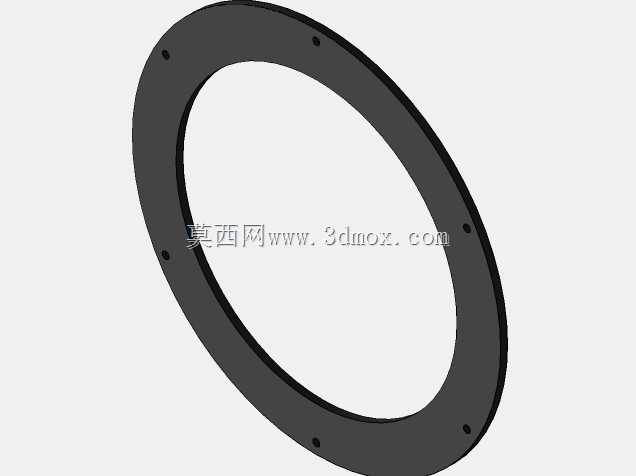

从功能特性上拆解,这套组件的核心作用是通过摩擦副的正压力变化,改变主动端与从动端之间的摩擦力矩,当操纵杠杆带动压盘施加足够轴向压力时,主动盘、摩擦片、从动盘被压紧为一体,动力通过摩擦力从输入端轴体传递到输出端连接结构,实现无滑差的刚性动力传递;当操纵杠杆释放压盘压力时,摩擦副之间出现间隙,主动端随原动机空转,从动端失去动力输入,实现动力切断。整个接合过程中,摩擦副允许存在短暂的滑磨,来吸收两端转速差带来的冲击,避免传动链上的齿轮、轴类零件承受瞬时冲击载荷,这也是这类单片离合结构在频繁启停工况下耐用性优于刚性接合结构的核心原因。

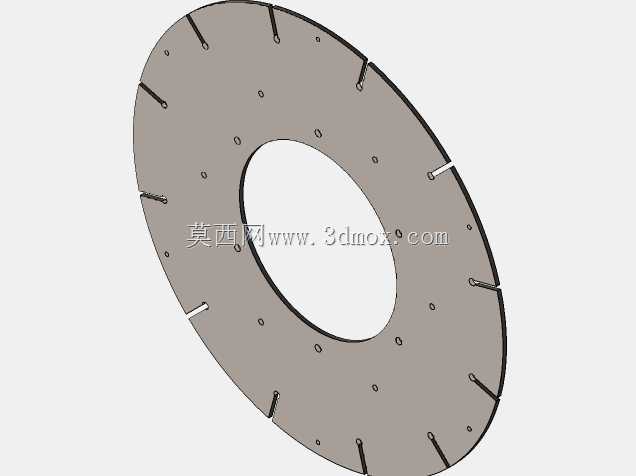

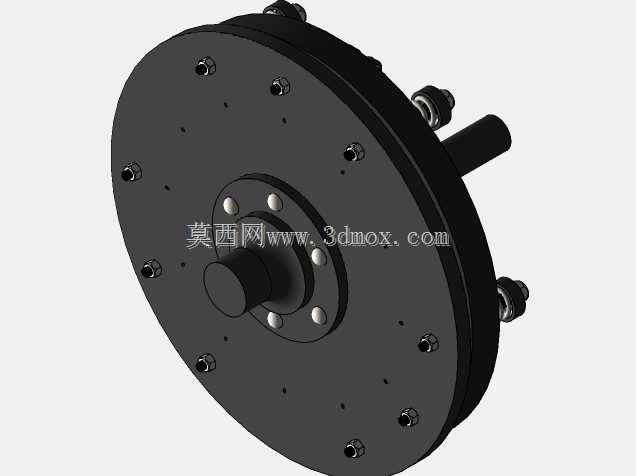

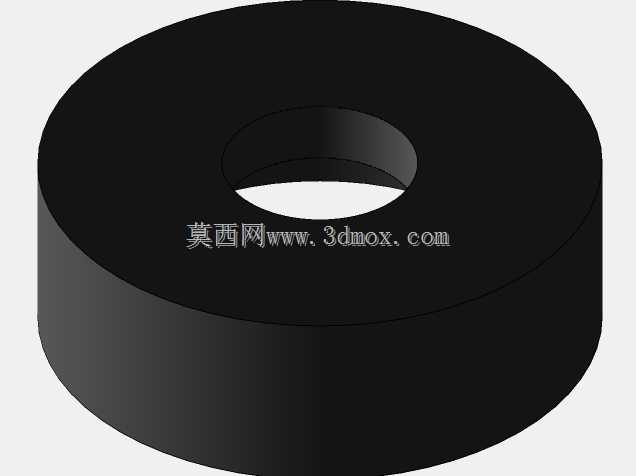

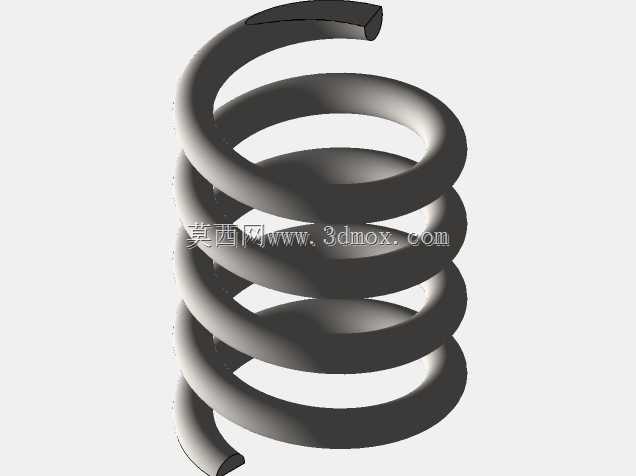

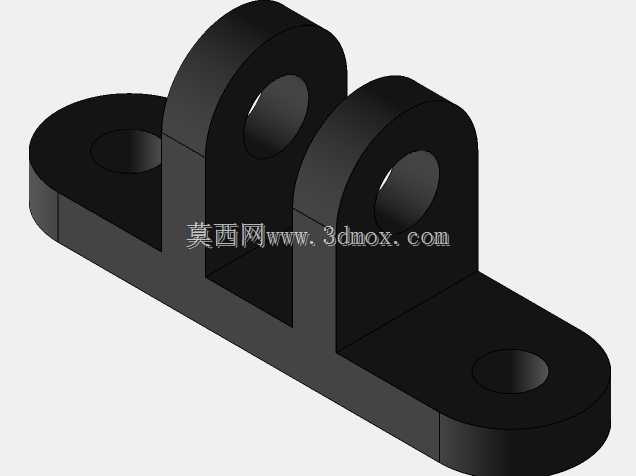

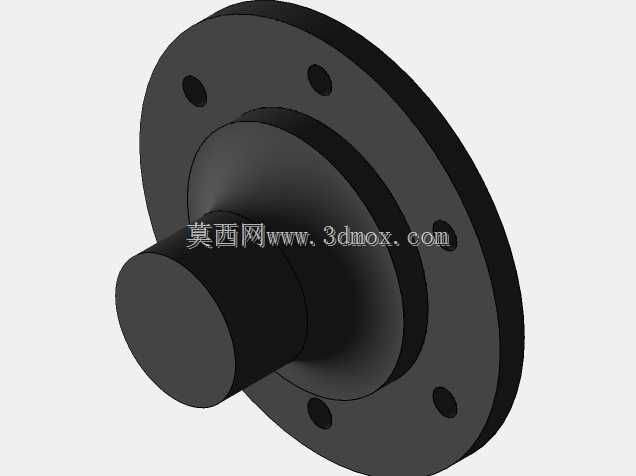

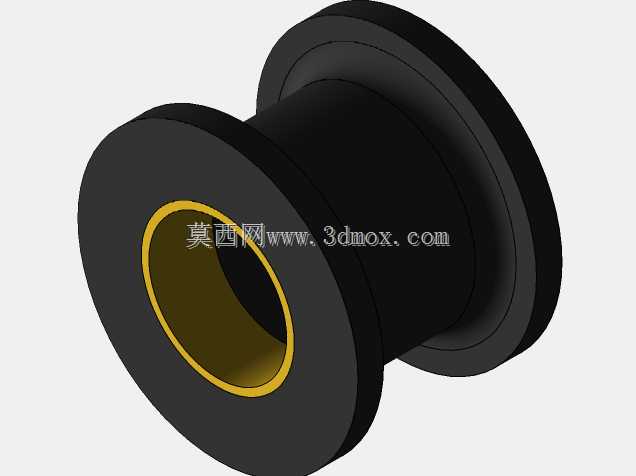

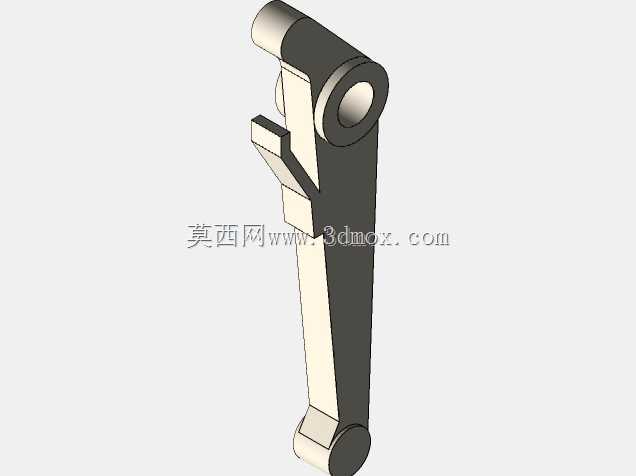

设计思路上,这套结构优先保证了拆装维护的便捷性,所有压紧弹簧沿圆周方向均匀布置在压盘外侧,不需要拆解整个传动箱就能单独更换摩擦片;操纵杠杆的铰接点做了耐磨衬套的预留,长期使用出现磨损后可以单独更换衬套,不需要更换整个杠杆或者壳体。输入端的轴伸长度、输出端的连接法兰尺寸都预留了通用化的安装接口,能适配多数同功率段的通用传动机架,不需要额外做定制转接件。摩擦片的有效摩擦半径经过扭矩匹配计算,在保证传递额定扭矩不打滑的前提下,尽可能缩小了整体径向尺寸,避免组件在安装时和周边的机架、护罩出现干涉。

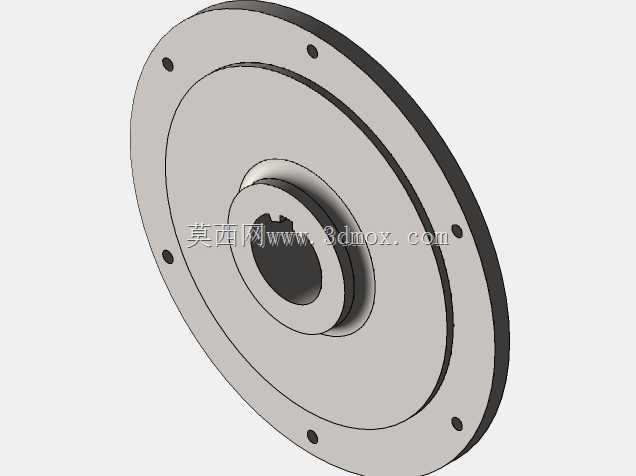

从安装边界来看,这套组件的轴向总长度控制在适配常规轴承座安装位的范围内,输入端轴径采用通用的过渡配合公差,安装时只需要保证输入轴与输出轴的同轴度在0.1mm以内,就能避免运转时出现偏磨导致的摩擦片寿命下降。径向最大轮廓是压盘的外圆尺寸,安装时需要在径向预留至少15mm的间隙,一方面给操纵杠杆的摆动留出活动空间,另一方面也方便日常检查摩擦片磨损量、调整压紧弹簧的预紧力。轴向方向上,操纵臂的摆角范围在15度以内就能实现完全分离与完全接合,安装时不需要给操纵机构预留过大的行程空间,适配脚操纵、手操纵或者简单的机械拉杆操纵结构。

实际选型使用时,需要注意摩擦片的磨损补偿,随着使用时长增加,摩擦片厚度减薄会导致压紧弹簧的预紧力下降,传递扭矩的能力会随之降低,需要定期调整杠杆的调整螺母,保证分离间隙维持在合理区间,避免出现半联动打滑导致的摩擦片过热烧蚀。另外这套结构的从动盘上设置了缓冲减震的结构,能吸收接合瞬间的转速差冲击,减少传动链的振动传递,这一点在没有额外减震环节的小型设备上尤为实用,能有效提升整个传动系统的零件使用寿命。整个组件的所有受力零件都采用对称布置的设计,高速运转时的动平衡余量控制在通用机械的允许范围内,不需要额外做现场动平衡处理,安装完成后就能直接投入使用,降低了现场安装调试的技术门槛。
