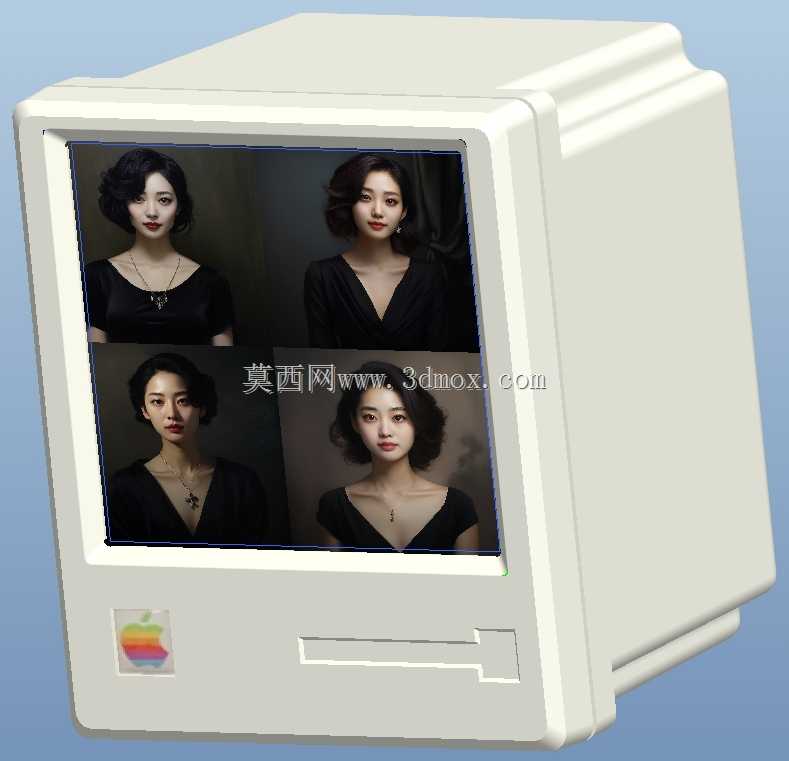

复古Mac风格外接副屏小电视造型设计

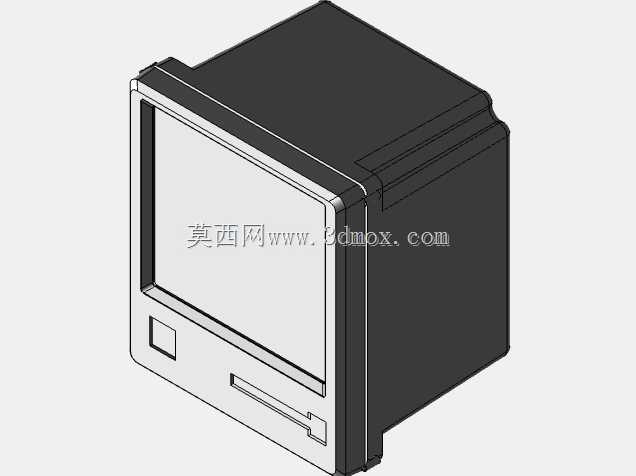

做这款复古Macintosh造型外接副屏的结构设计时，最先要锚定的是桌面使用场景的安装边界——多数用户会把它放在主显示器侧下方、键盘上方的闲置桌面区域，或者搭配支架固定在桌板边缘，所以整体外轮廓尺寸控制在180mm*140mm*70mm区间，既不会挤占主键盘、鼠标的操作空间，也不会因为尺寸过小导致屏幕显示内容辨识度不足。外壳做了1.5mm的圆角过渡，复刻初代Mac的米白色哑光注塑质感，边角没有尖锐棱边，日常挪动清理桌面时不会刮蹭到周边的键盘线材、桌面摆件。

从实际用途来看，这款副屏并不是替代主显示器的独立显示设备，定位是桌面信息拓展终端：可以固定显示系统时间、硬件运行参数，也能在剪辑、建模作业时拖放素材预览窗口、通讯软件弹窗，避免主工作界面被频繁打断；搭配对应主机设备时也能作为小型状态屏，显示打印进度、设备运行参数，不用切换主屏幕窗口就能掌握设备状态。

功能接口的布局是结构设计里反复调整的部分，一开始把type-C供电口和mini HDMI信号口放在机身背部正中间，试装后发现如果贴墙放置，线材弯折半径不够，长期使用会拉扯接口导致焊盘松脱，后来把两个接口挪到机身背部右侧下沿，预留了12mm的线材插拔空间，不管是直插弯头线还是常规直头线，都能保证接口处的线材弯折角度大于90度，符合线材使用寿命的工程要求。屏幕选用3.5英寸AMOLED面板，分辨率1440*1600，100%RGB色域覆盖，90HZ刷新率，面板固定采用四周卡扣加底部两颗M2螺丝的固定方式，屏幕与前壳之间贴有0.5mm厚的泡棉缓冲垫，既可以避免运输过程中屏幕与硬塑壳摩擦产生划痕，也能阻挡桌面灰尘从屏幕缝隙进入机身内部。

设计思路上没有做多余的功能按键，仅在机身正面下方复刻了初代Mac的软盘槽造型作为装饰，没有实际读写功能，避免增加不必要的结构复杂度，降低装配公差带来的外观瑕疵率。机身内部的驱动板做了沉台安装，驱动板与外壳之间垫有绝缘麦拉片，防止长期使用后电路板焊点接触外壳引发短路；屏幕排线做了理线卡扣固定，避免用户挪动设备时排线松动导致显示故障。

安装适配方面，机身背部预留了标准1/4英寸螺孔，可以兼容常规的相机桌面支架、 monitor悬臂支架，用户可以根据自己的桌面布局调整安装高度与俯仰角度；如果是平放在桌面使用，底部贴有四个3mm厚的硅胶防滑脚垫，垫高机身2mm，既可以保证机身底部空气流通辅助驱动板散热，也能避免机身底部直接接触桌面留下刮痕，同时增大摩擦力防止被线材拖拽滑落。

需要明确的是，这款设备仅作为外接显示终端使用，没有内置处理单元，必须搭配视频输出设备才能工作，信号输入仅支持mini HDMI接口，没有内置无线投屏模块，结构设计时也没有预留相关天线的安装位，避免不必要的成本增加；针对部分Mac设备的兼容性问题，结构上没有做额外的转接模块，用户需要自行匹配对应规格的转接线材，机身内部的空间全部留给驱动板与屏幕的散热间隙，没有多余的冗余空间加装额外拓展模块。

外壳的分模线做在机身侧后方，日常正面使用时不会看到明显的合模痕迹，表面做了细晒纹处理，不容易残留指纹和日常使用的划痕，长期放置在桌面也能保持整洁的外观效果。屏幕前面板的黑边宽度控制在8mm，复刻老CRT显示器的屏幕边框比例，视觉上更贴近复古设备的质感，不会因为窄边框破坏整体的复古设计风格。
