V型六缸内燃动力总成结构设计

这套V型六缸动力装置的三维结构，完整还原了往复式内燃机的核心装配逻辑，在乘用车辆、小型工程机械、固定式动力机组的选型匹配阶段，可直接作为结构校核、周边部件适配的参考基准。从实际工程应用场景来看，这类V6布局的动力单元，常被搭载在中高端乘用车型、轻型作业机械以及小型应急发电机组上，相比直列六缸机型，它的纵向安装尺寸更短，曲轴受力更均衡，运转时的二阶振动幅值更低，能有效降低动力舱的隔振设计难度，同时相比V8机型，它的整机重量与燃油消耗表现更均衡，兼顾动力输出储备与日常使用的经济性。

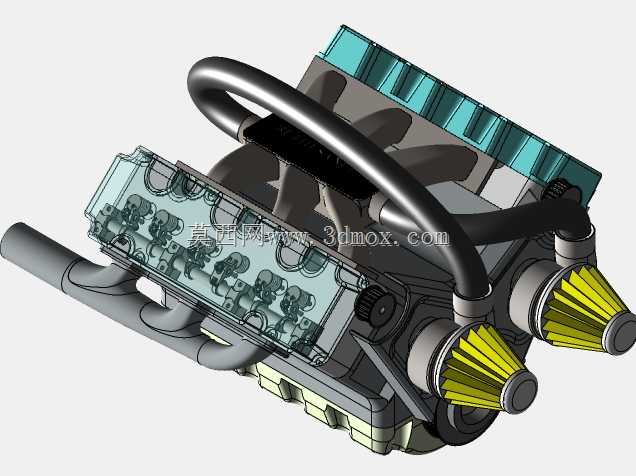

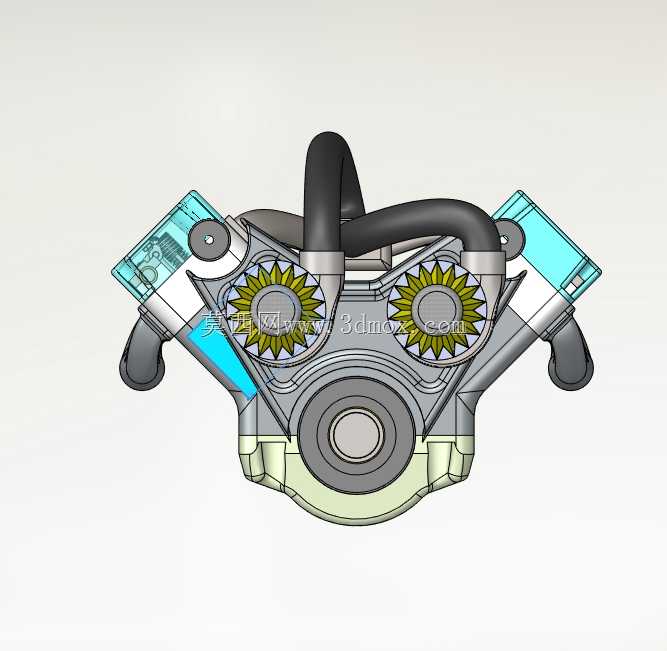

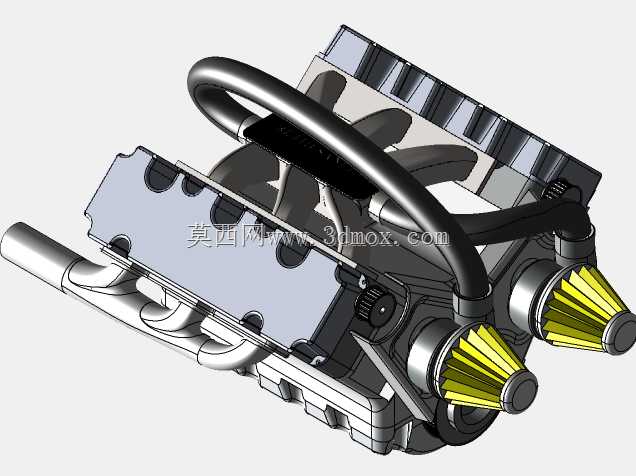

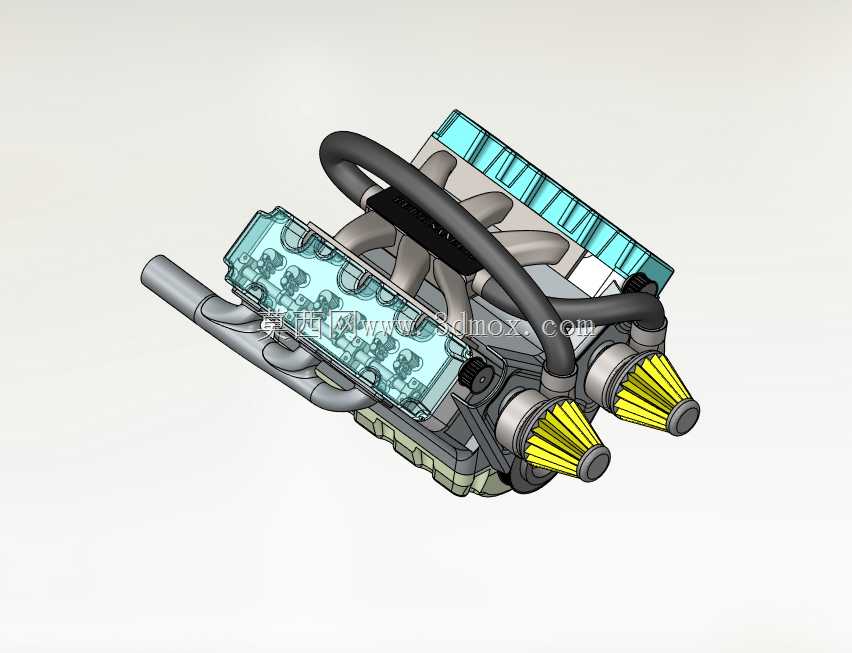

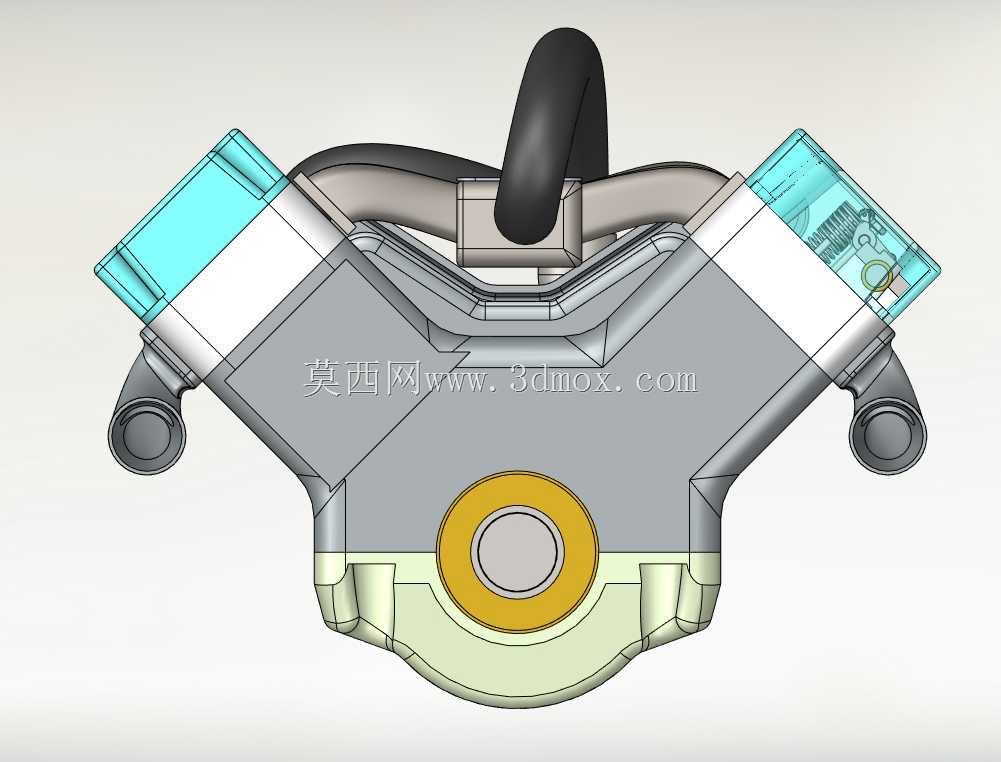

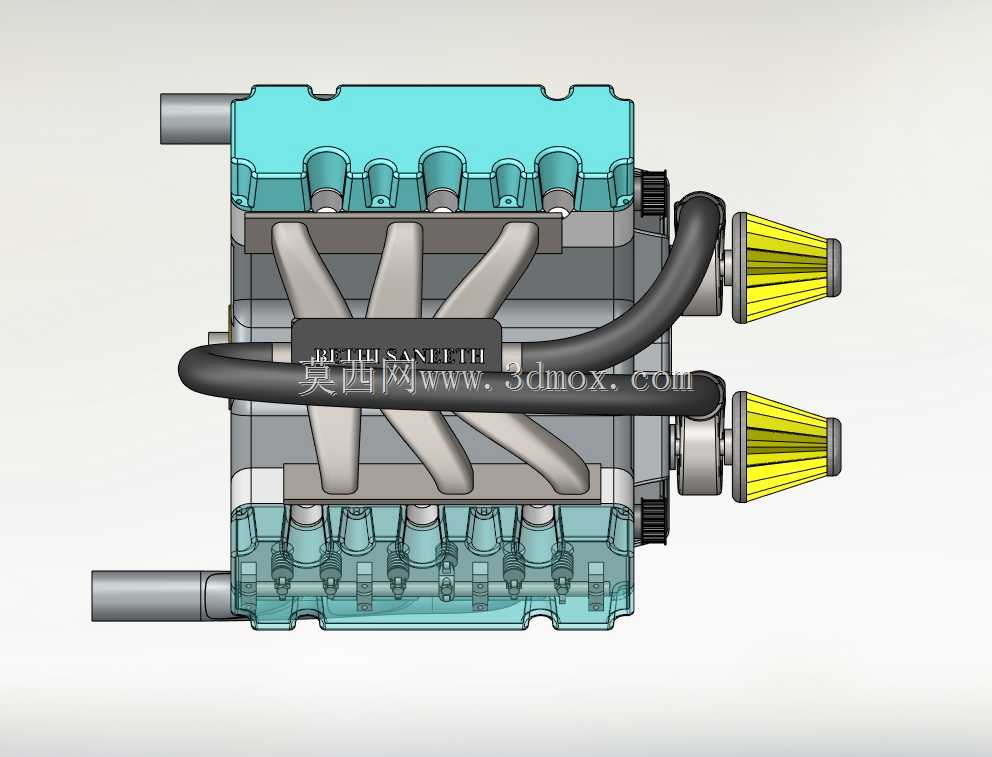

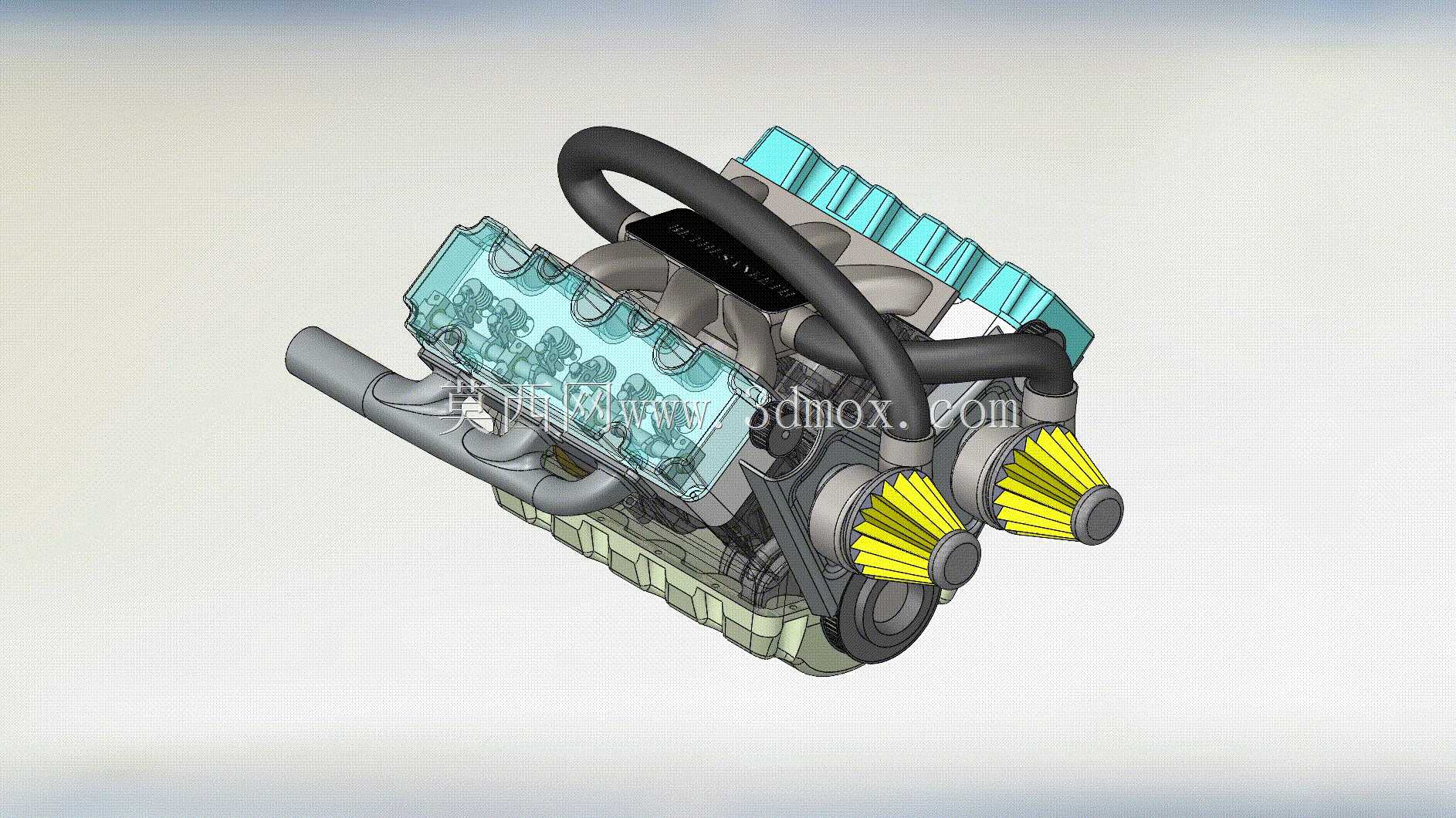

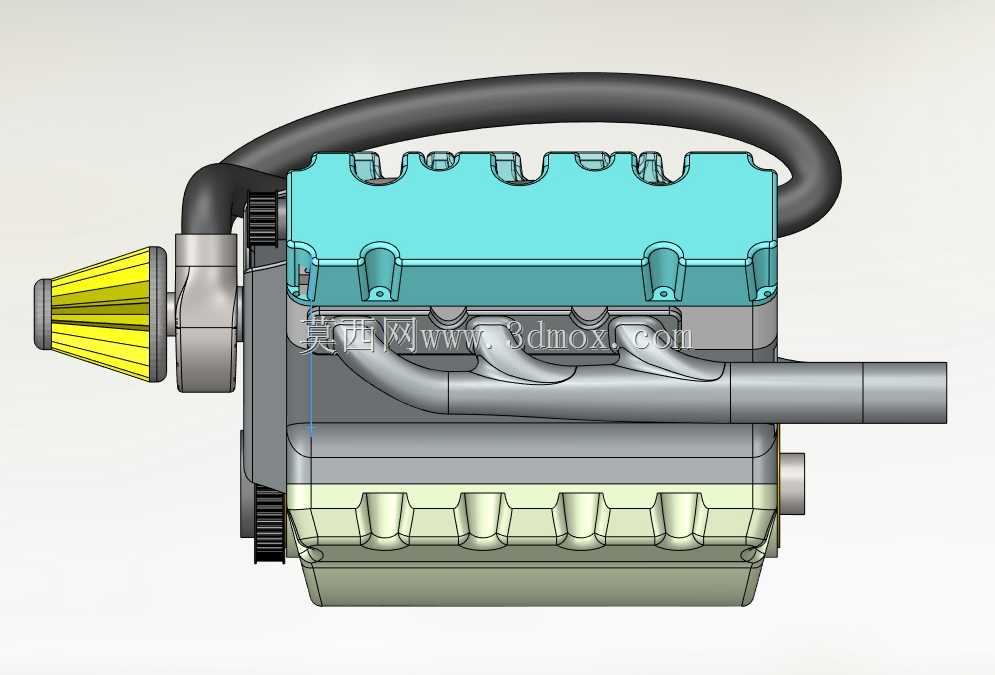

从结构功能特性来看，模型完整呈现了两列呈夹角布置的气缸组件、集成式进气歧管、排气头段、正时传动机构、冷却水道壳体以及前端附件驱动结构。每列三个气缸的点火间隔均匀错开，能保证曲轴每120度转角就有一个气缸完成做功冲程，动力输出的平顺性远优于四缸机型；透明化处理的气门室罩部分，清晰展示了顶置凸轮轴、气门摇臂与进排气门的装配位置，能直观看到配气机构的运动路径，在做配气相位校核、气门升程匹配时，可直接提取相关结构的尺寸边界。进气端的弧形进气总管搭配等长进气歧管，能保证各气缸的进气充量均匀性，避免出现各缸空燃比偏差过大的问题；两侧外露的锥形空气过滤组件，预留了足够的进气阻力优化空间，可根据不同的使用场景匹配不同流量的滤芯结构。

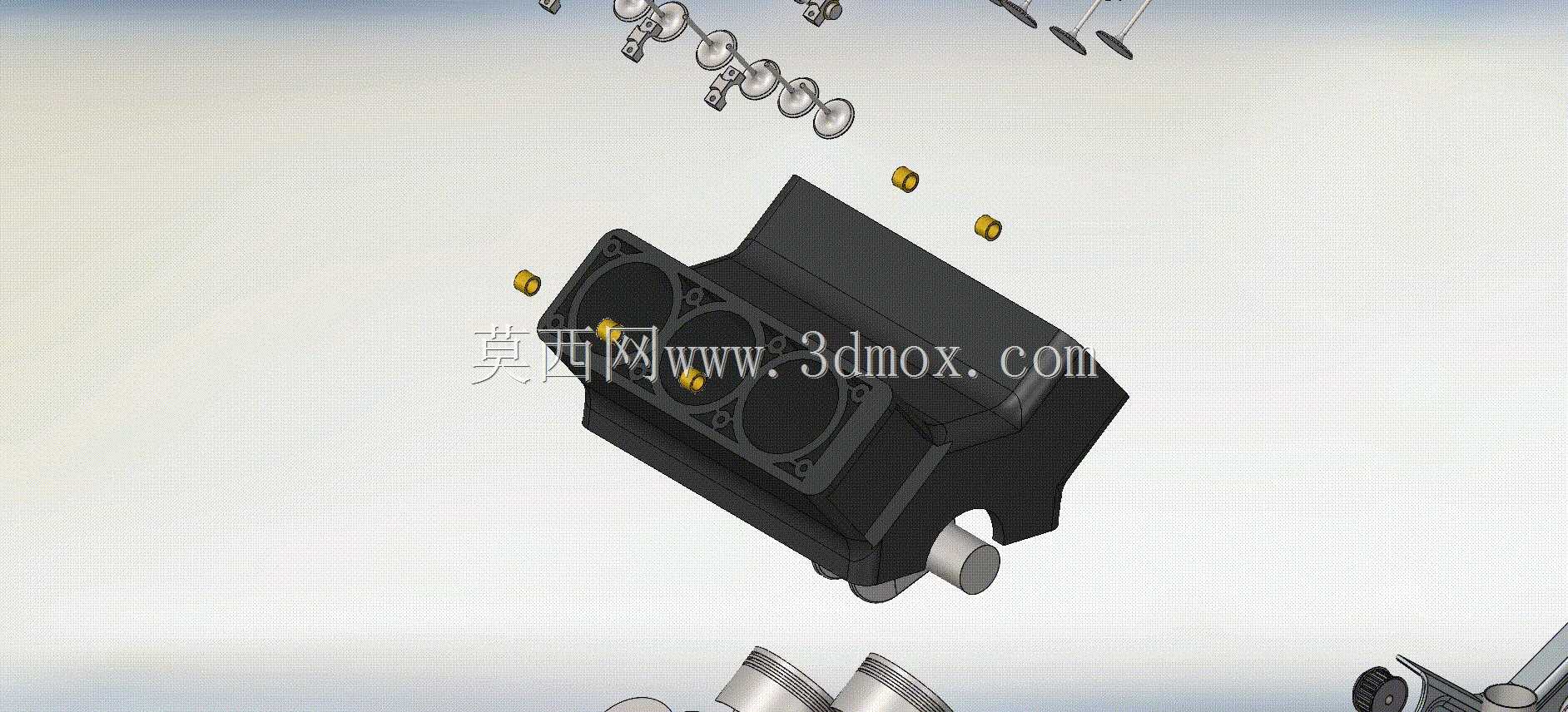

在设计思路层面，这套结构采用了模块化的装配逻辑，气缸体、气缸盖、油底壳、正时罩盖、进排气系统均为独立可拆分的装配单元，在做结构改型时，可单独针对某一模块进行调整，无需改动整机的核心安装边界。比如需要调整压缩比时，仅需修改气缸盖的燃烧室容积或者活塞顶部的凹坑结构，不会影响整机与变速箱、悬置系统的安装点位；冷却系统的水道采用了跨列连通的设计，能保证两列气缸的工作温度偏差控制在合理区间，避免出现单侧气缸过热导致的磨损不均问题。曲轴的平衡块布局经过优化，可抵消大部分往复运动惯性力，减少曲轴运转时的挠曲变形，提升整机的高转速运转可靠性。

从安装边界与外形尺寸来看，这套V6动力单元的横向宽度比直列六缸机型增加约15%，但纵向长度缩短近25%，对于前置后驱布局的车型来说，能将动力总成的重心更靠近车辆前轴，优化前后轴荷分配；整机的安装悬置点位分布在气缸体两侧的加强筋位置，悬置安装面的平面度、螺栓孔位的位置度都符合常规动力总成的安装规范，可直接匹配常规的三点式或者四点式悬置结构。前端的附件驱动轮系预留了发电机、空调压缩机、转向助力泵的安装位置，轮系的包角设计合理，能避免皮带运转时出现打滑、异响的问题；排气侧的法兰接口尺寸符合常规排气系统的匹配标准，可直接对接三元催化器与排气中段结构，无需额外做转接法兰的设计。油底壳采用了深浅槽的结构设计，在车辆出现大角度倾斜时，仍能保证机油泵的吸油口始终浸没在机油液面以下，避免出现润滑不足导致的拉瓦、抱轴等故障，适配车辆在复杂路况下的使用需求。
