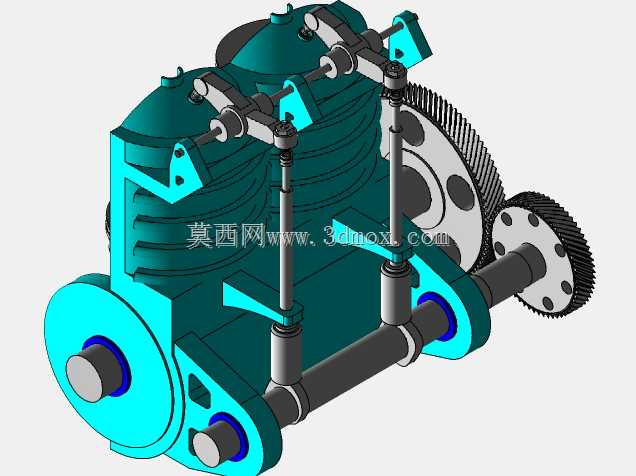

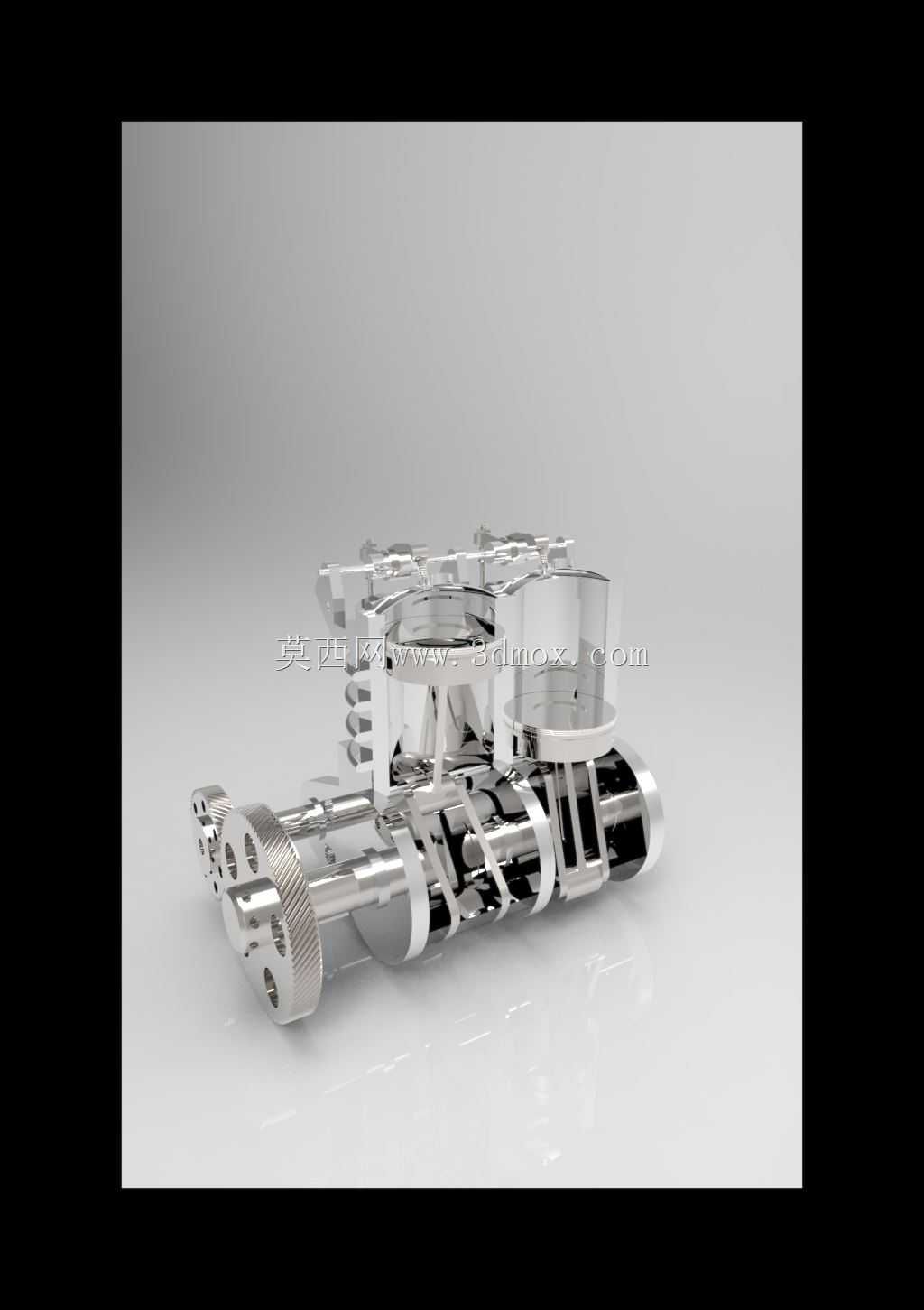

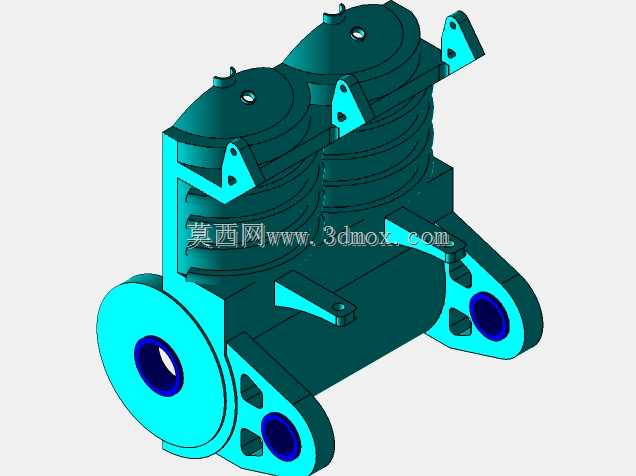

双缸发动机内部零件组装结构展示

在小型动力设备的配套选型与结构开发场景中，双缸动力单元一直是平衡输出功率、整机重量与占用空间的核心选择，这套组装结构完整还原了双缸内燃机从动力输出端到缸体配气端的全部传动逻辑，能为小型通用机械、轻型代步设备、便携作业机组的动力匹配提供直观的结构参考。从实际装配边界来看，这套结构的动力输出端采用带滚花纹理的轴端设计，既可以通过过盈配合连接外接传动法兰，也能适配快装式联轴器的安装需求，输出轴的轴肩位置预留了标准轴承位，可直接匹配常规深沟球轴承的安装尺寸，不需要额外加工衬套就能完成与设备壳体的定位装配，整体轴向长度控制在紧凑区间，径向最大轮廓出现在缸体上部的配气机构位置，安装时只需要预留对应径向间隙，就能避免与周边覆盖件、管线产生运动干涉。

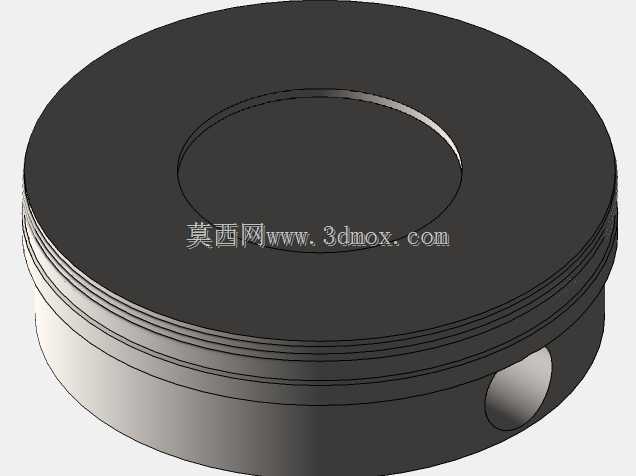

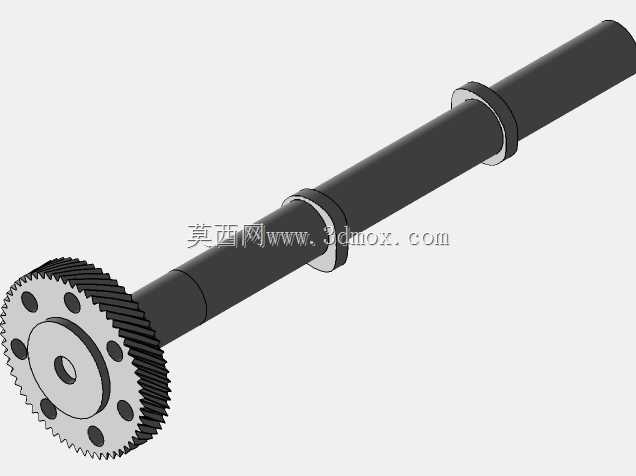

从功能实现逻辑来看，这套结构完整覆盖了双缸发动机的核心运动链路：曲轴连杆组件将活塞的往复直线运动转化为旋转运动输出，曲轴上的平衡块完全对应双缸交替做功的相位差设计，能抵消大部分一阶往复惯性力，降低整机运行时的振动幅度，不需要额外加装厚重的减震配重就能满足小型设备的振动控制要求。缸体部分的活塞与缸套采用间隙配合设计，建模时预留了符合热膨胀规律的配合公差，能模拟实际运行中热态下的密封与润滑需求，配气端的凸轮轴传动结构与曲轴保持固定传动比，可精准实现进排气门的开闭时序匹配，保证做功过程的进气充分、排气彻底。

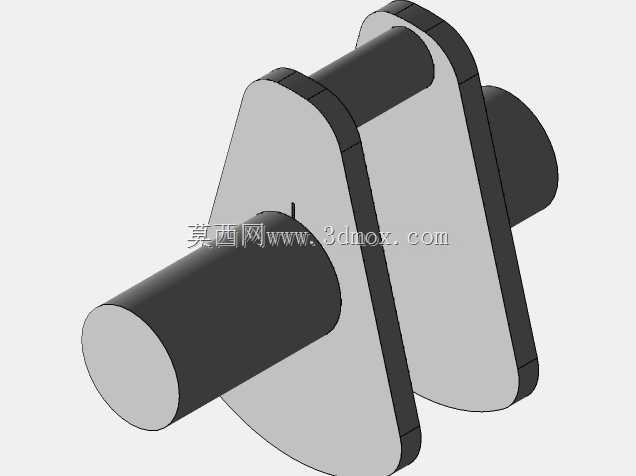

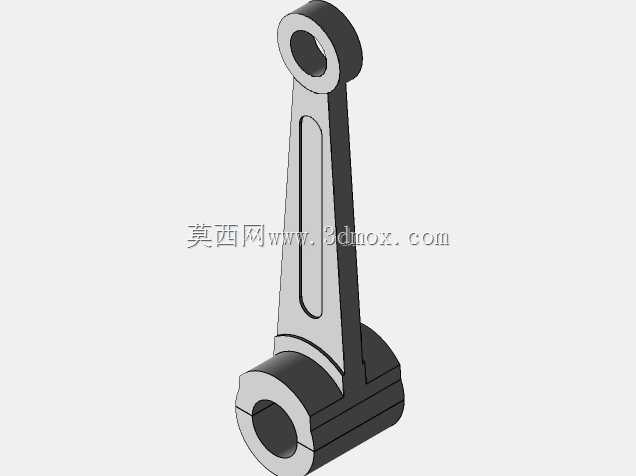

设计思路上完全遵循实际内燃机的工程逻辑，没有为了视觉效果简化核心受力结构：曲轴的圆角过渡位置都做了对应应力分散的结构处理，避免应力集中导致的轴段断裂风险，连杆大头的拆分结构、轴瓦安装位都按照真实装配关系还原，能清晰展示零件拆分与组装的先后顺序，不管是用于装配工艺的演示，还是用于新入行结构工程师的传动逻辑学习，都能提供非常直观的参考。在实际应用场景中，这类双缸结构常被用于小型发电机组、园林作业机械、轻型越野代步设备的动力源，相比单缸发动机，它的动力输出更平顺，做功间隔角更小，运行时的转速波动更低，能为外接工作部件提供更稳定的动力输入；相比多缸大排量发动机，它的结构更简单，维护成本更低，整体重量更轻，对安装空间的要求更小，非常适合便携类、小型化设备的动力配套。

从装配关系来看，整套结构的零件定位都采用了机械设计中常用的定位方式：轴向通过轴肩、卡簧槽实现零件的轴向限位，径向通过圆柱面配合、定位销实现周向固定，组装顺序完全符合实际生产中的装配流程，先完成曲轴连杆组件的子装配，再将活塞连杆组装入缸体，之后依次安装配气机构、输出端密封件与连接法兰，整个装配过程不需要特殊的非标工装，使用常规机械装配工具就能完成全部组装作业。在结构细节上，输出轴端的滚花设计除了辅助联轴器安装防滑，还可以用于手动盘车，在设备调试阶段不需要外接启动装置，就能通过转动轴端检查整个传动链路是否存在卡滞、气门与活塞是否存在运动干涉，大幅提升现场调试的便利性。缸体下部的结构预留了润滑油道的对应位置，能还原实际润滑系统的油路走向，帮助理解运动部件的润滑逻辑，避免建模过程中出现运动件干涉、油路不通的设计问题。
