90度夹角V型双缸内燃动力装置结构

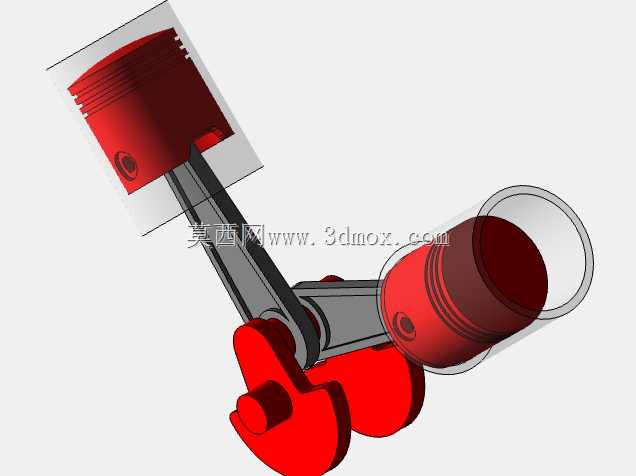

　　在小排量动力设备的选型场景里，V型双缸结构一直是兼顾紧凑布局与动力平顺性的优选方案，尤其在两轮摩托、小型通用动力机组、轻型特种作业载具的动力配套中，90度夹角的V型双缸布局相比直列双缸、窄夹角V缸，能在曲轴配重设计上获得更优的一阶平衡表现，大幅降低动力输出过程中的往复惯性力振动，减少整机对额外平衡轴的依赖，压缩动力总成的整体轴向尺寸。这套三维结构完整还原了90度V型双缸的核心运动副与装配关系，两个气缸以曲轴回转中心为顶点呈90度夹角分布，各自配套独立的活塞、活塞销与连杆组件，连杆大头共同装配在曲轴的曲柄销上，曲轴采用整体式锻造结构的设计逻辑，曲柄臂集成平衡配重块，抵消活塞往复运动与连杆摆动产生的不平衡力矩。

　　从实际装配边界来看，这种90度布局的缸体可以将两个气缸分别布置在曲轴箱的两个斜向立面，相比直列双缸能将整机高度降低近三分之一，宽度方向的尺寸增量控制在可接受范围内，对于摩托这类对横向宽度敏感、需要预留腿部放置空间的载具来说，这种尺寸特性刚好匹配车架的安装空间，不会出现动力总成与车架立管、脚踏位置干涉的问题。在功能特性层面，这套结构的两个气缸交替做功，90度的夹角让做功间隔可以均匀分布在曲轴每旋转180度触发一次做功行程，相比窄夹角V缸不等间隔做功带来的扭矩波动，均匀的做功节奏能让动力输出更线性，降低传动系统的冲击载荷，提升离合器、变速箱输入端的零部件使用寿命。

　　建模过程中对活塞环槽、活塞销卡簧槽、连杆大头的剖分面、轴瓦安装位、曲柄销的润滑油道都做了结构还原，能清晰呈现活塞在上止点、下止点位置时与气缸壁、曲轴平衡块的相对位置关系，避免实际设计中出现运动干涉问题。从设计思路的角度看，这套结构优先保障了运动部件的运动学合理性，连杆的摆动角度经过匹配，在活塞全行程内连杆摆角控制在合理区间，降低活塞对气缸壁的侧压力，减少气缸套的偏磨风险；曲轴的平衡配重半径经过核算，不会在旋转过程中与曲轴箱内壁、连杆大头发生碰撞，同时预留了足够的润滑油路布置空间，保障高速运转时各运动副的润滑供给。

　　在实际行业应用中，这类结构除了搭载在中大排量摩托上，还可经过适配改造作为小型应急发电机组、微型农用作业机械、轻型无人机的动力源，紧凑的结构能降低整机整备质量，平顺的运转特性可以减少设备运行时的振动，提升配套设备的工作稳定性，比如搭载在便携发电机组上时，更低的振动能减少机架的疲劳损伤，降低运行噪音，提升户外作业的使用体验。建模时对气缸盖的燃烧室轮廓、活塞顶部的凹坑造型也做了对应呈现，能直观反映燃烧室的压缩比设计匹配关系，为后续的配气机构、进排气系统的配套设计提供准确的装配基准，避免后续设计迭代中出现安装位不匹配、燃烧室容积偏差过大影响动力效率的问题。整套结构的装配逻辑完全参照实际量产机型的装配流程，从曲轴组件装入曲轴箱，到依次安装连杆、活塞、气缸套、气缸盖的装配层级清晰，每个连接部位的紧固点位都有对应的结构预留，可直接用于装配工艺的模拟验证，排查装配过程中是否存在工具操作空间不足、零部件装配顺序冲突的问题，为实际生产的工艺编制提供三维层面的参考依据。
