往复式材料摩擦性能测试试验装置

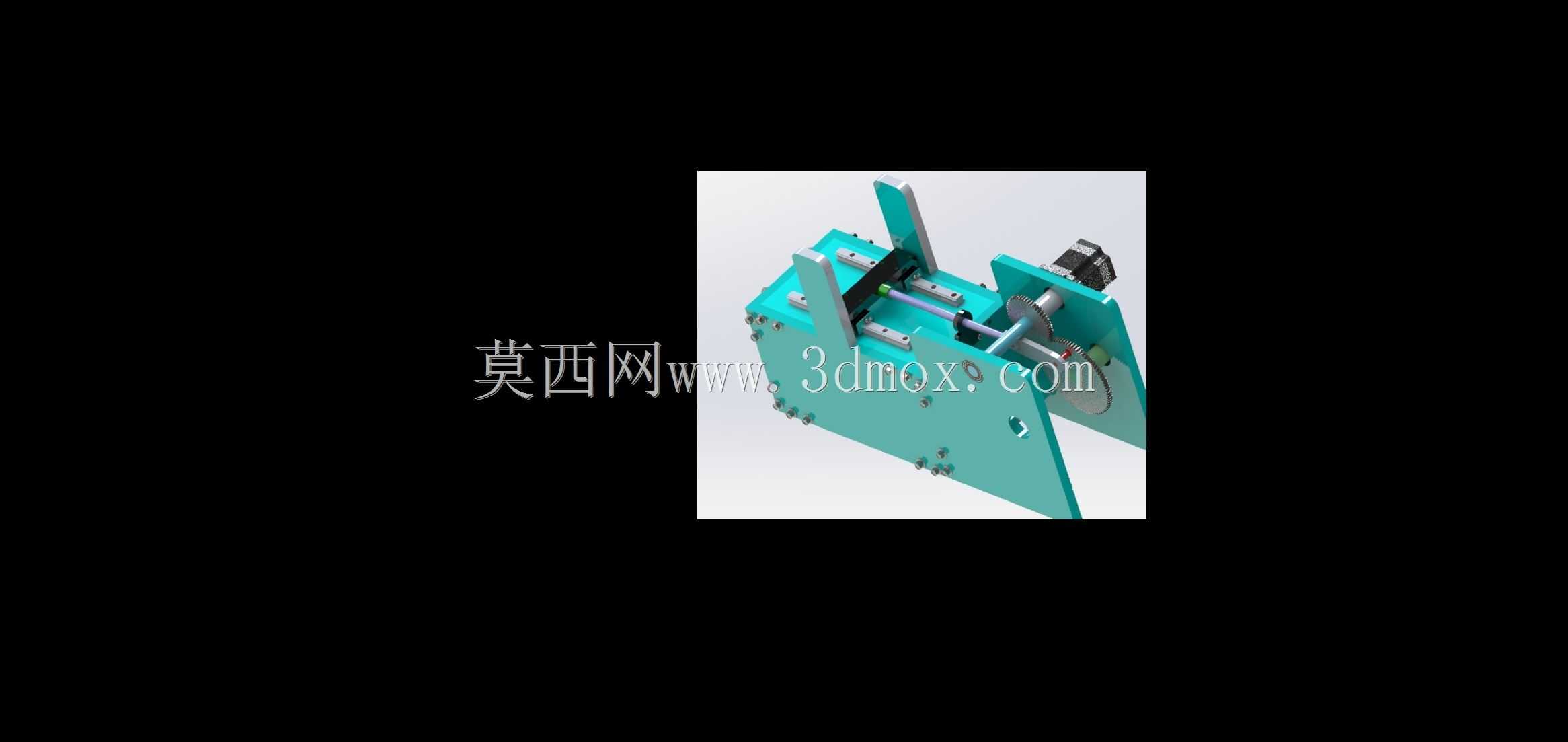

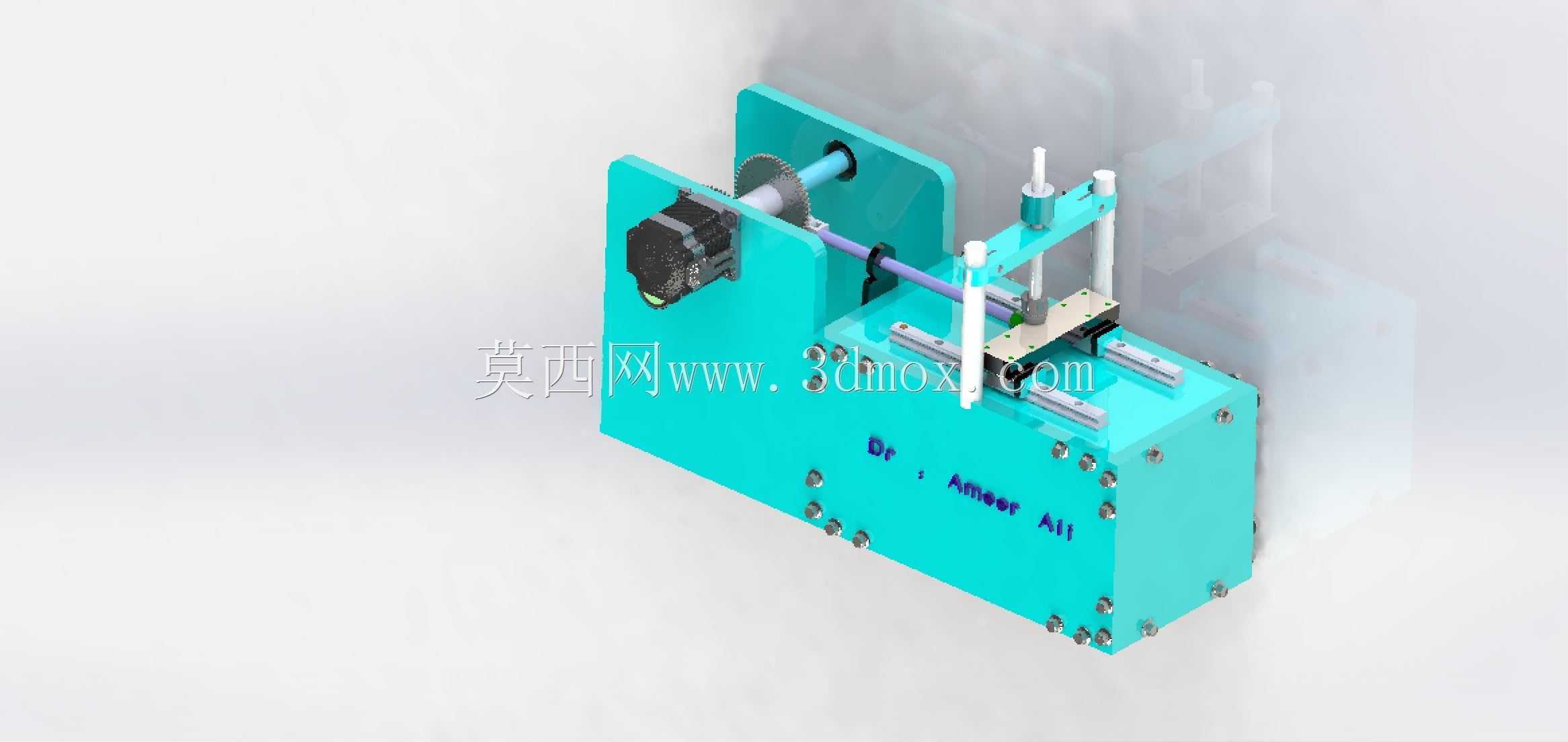

　　在材料表面改性、润滑介质研发、耐磨件选型验证的日常试验环节，这类往复式摩擦测试装置是实验室台架试验的核心载体，区别于大型环块式摩擦磨损试验机，这类桌面级装置更适配小尺寸试样的快速比对测试，不需要复杂的地基固定，可直接安置在标准试验台面上完成装夹调试。从结构布局来看，装置采用一体化箱式基座作为承载主体，所有传动、加载、装夹组件全部集成在基座顶面，基座内部预留了传动件安装腔与走线空间，侧壁开设的检修孔可方便日常维护齿轮副、传动丝杠的润滑状态，不需要完全拆解上装结构就能完成常规保养。

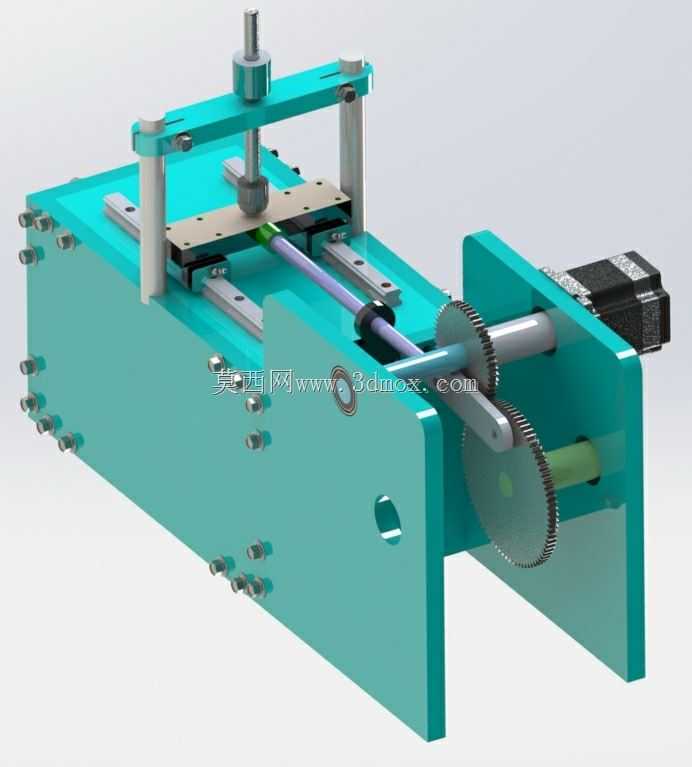

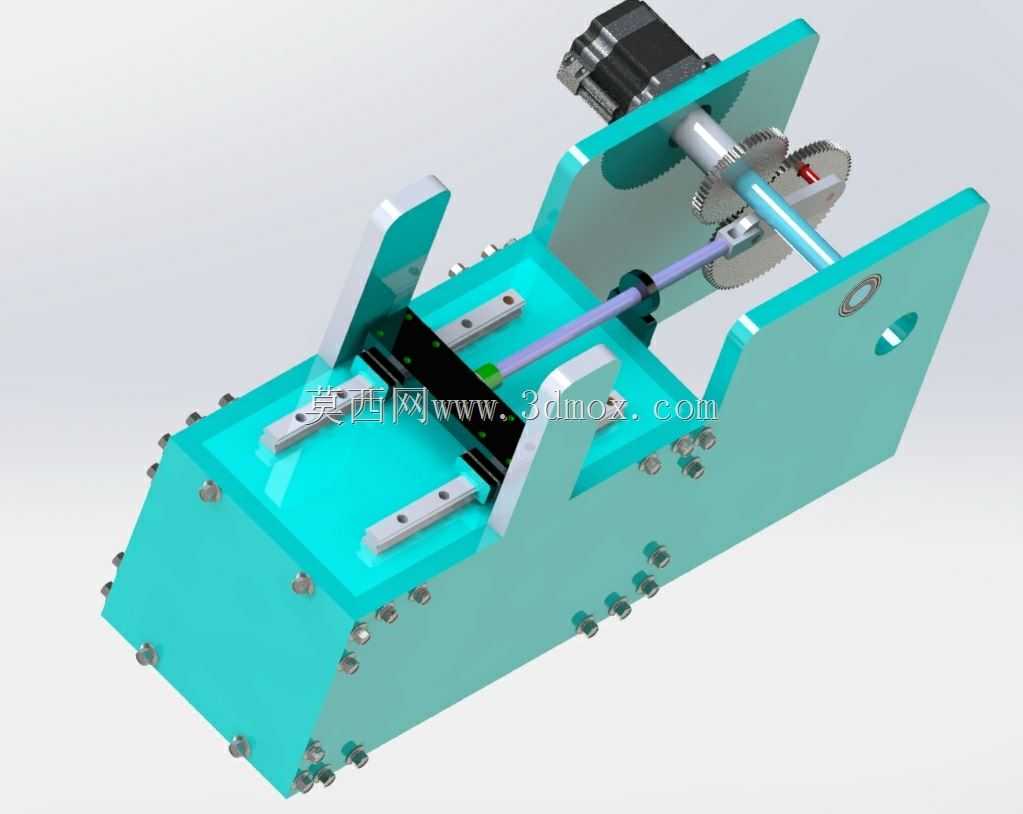

　　传动单元采用步进电机搭配减速齿轮组的驱动方案，齿轮副采用直齿圆柱齿轮啮合传动，将电机的回转运动转化为试样台的直线往复运动，齿轮啮合侧隙通过安装座的腰型孔进行微调，保证往复运动过程中无明显回程间隙，避免运动换向时的冲击影响测试数据的稳定性，传动丝杠采用梯形丝杠，具备一定的自锁特性，停机状态下试样台不会出现自由滑移，保障试样装夹过程的操作安全。加载单元布置在装置上部的双立柱支撑结构上，立柱采用光轴搭配直线轴承的导向形式，加载压头可沿立柱方向上下调整位置，适配不同厚度的待测试样，压头与上方的加载杆采用可拆卸连接结构，可根据测试需求更换不同接触形式的摩擦副端头，比如球头、平面头、环块头等，满足不同接触工况下的摩擦系数测试要求，压头的加载力通过配重或者螺旋微调机构实现定量控制，保证测试过程中正向压力的恒定。试样装夹平台布置在往复运动的滑台上，滑台通过两侧的直线导轨与基座顶面连接，导轨采用预压安装的方式，消除滑台运动过程中的横向窜动，保证试样与摩擦压头的接触位置始终保持在设定轨迹上，装夹平台上开设多组T型槽与螺纹孔，可通过压板快速固定不同外形尺寸的片状、块状试样，不需要定制专用夹具就能完成多数常规试样的装夹，装夹范围覆盖常见的金属试片、复合材料试片、涂层试样等测试对象。

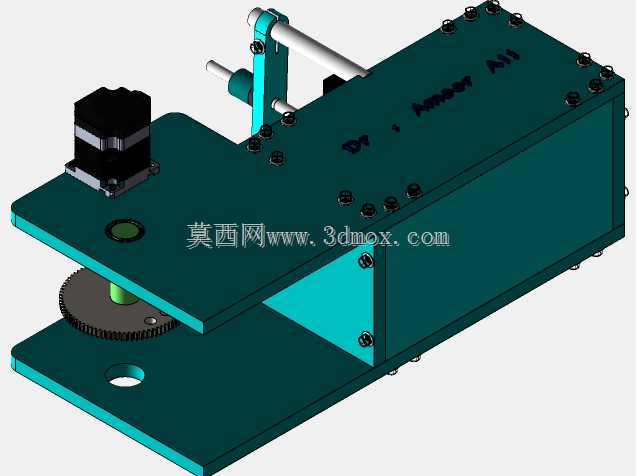

　　从安装边界来看，装置整体外形尺寸适配常规实验室台面的放置要求，基座底部设置四个可调支撑脚，可快速调平设备水平，避免因台面倾斜导致滑台运动过程中出现附加载荷，设备的动力输入接口布置在基座后侧，连接驱动控制器与数据采集模块的线缆可沿基座后侧的走线槽排布，不会干涉前端的试样装夹与操作空间。在实际应用场景中，这类装置可完成干摩擦、油润滑、脂润滑等不同工况下的材料摩擦系数测试、磨损量比对测试，也可用于验证不同表面处理工艺的耐磨性能差异，比如硬质阳极氧化、喷丸强化、涂层沉积等工艺处理后的试样，都可通过该装置完成快速的性能初筛，相比大型专业试验机，这类装置的试样准备周期更短，装夹调试更便捷，适合研发阶段的多组试样快速比对试验。

　　设计过程中，传动路径的同轴度是需要重点控制的环节，齿轮组的安装轴系采用深沟球轴承作为回转支撑，轴承座与基座的安装基准面一次加工成型，保证两根传动轴的平行度公差控制在合理范围内，避免齿轮啮合过程中出现偏载导致的传动不平稳；滑台的导轨安装面需要与传动丝杠的轴线保持平行，否则往复运动过程中会出现卡滞、爬行现象，直接影响摩擦测试过程中运动速度的稳定性，进而导致测试数据出现偏差。加载立柱的安装面与滑台运动平面保持垂直，保证压头施加的正向压力完全垂直于试样表面，避免出现分力导致摩擦系数测试结果失真，压头的导向部位采用间隙配合的铜套导向，既保证压头可沿轴向自由浮动适配试样表面的微小不平整，又不会出现横向晃动影响接触位置精度。装置的外露运动部件全部做了圆角处理，齿轮传动部位设置可拆装的防护挡板，避免试验过程中操作人员误触运动部件，同时也能防止外界的灰尘、碎屑落入齿轮啮合区域加剧传动件磨损。
