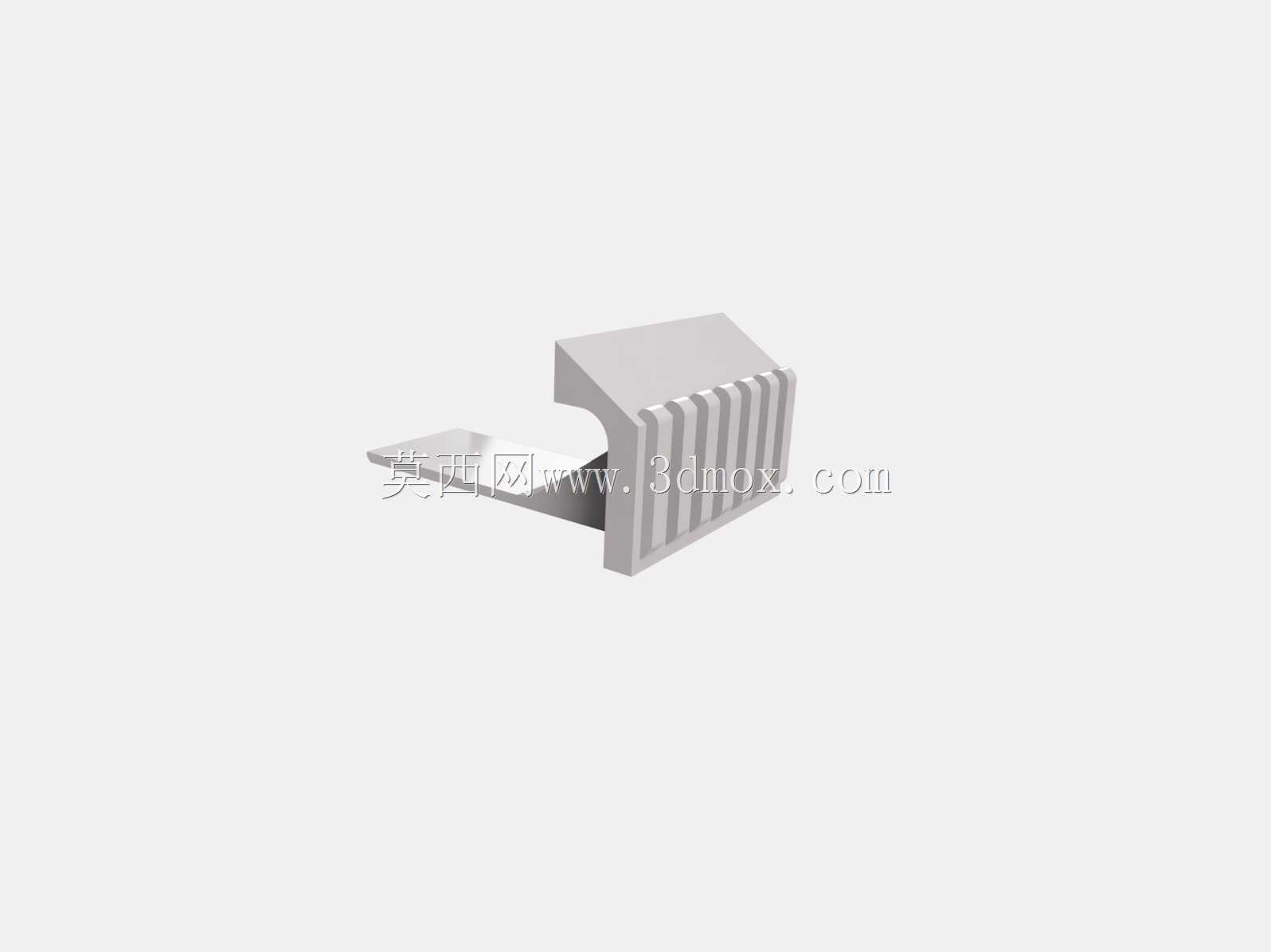

数显卡尺自动断电机械触发装置结构

　　这款机械结构的触发装置，正是针对数显卡尺日常使用中的耗电痛点设计，无需改动卡尺原有电路结构，通过纯机械联动的方式实现卡尺闲置状态下的自动断电触发，从物理层面切断电源触发通路，避免无效待机耗电。从结构设计逻辑来看，整个装置依托卡尺尺身的现有安装空间做适配，不需要对卡尺本体做打孔、切削等破坏性改装，整体采用卡扣式的安装结构，可直接卡在数显卡尺尺身的侧边位置，安装边界完全避开卡尺的测量移动行程，不会干涉尺框在尺身上的正常滑动，装置的触发拨杆与卡尺的电源按键位置精准对齐，触发行程经过反复调校，既不会因为日常测量时的轻微震动误触发断电，也能在卡尺收拢放置时可靠触达按键完成断电动作。在机加工现场的日常测量作业中，数显卡尺是一线操作工、质检人员使用频率最高的通用长度量具之一，多数车间的数显卡尺采用纽扣电池供电，实际生产场景里操作人员完成测量后往往随手将卡尺放置在工位料架、检验台或工具柜中，经常忘记手动关闭卡尺电源，长期待机导致电池电量快速耗尽，不仅会增加量具耗材的更换成本，突发的电量耗尽还会直接打断正在进行的批量零件尺寸检验流程，延误生产节拍，甚至在关键工序的尺寸确认环节因卡尺断电无法读数，造成待检零件积压，影响工序流转效率。

　　实际使用场景中，当操作人员完成测量工作，将卡尺的两个量爪收拢至闭合状态时，装置上的联动顶块会被尺框的端面推动，通过内置的杠杆结构将直线位移转化为按键方向的按压行程，自动按下卡尺的电源按键实现断电，整个触发过程不需要操作人员额外做任何操作，完全依托卡尺收拢放置的常规动作完成触发，不会给日常测量操作增加额外的动作负担；当需要再次使用卡尺时，只要拉开尺框使量爪分开，联动顶块失去尺框的推力就会自动复位，电源按键弹起，卡尺即可正常开机进入测量状态，整个过程完全机械联动，不需要额外的电子元件供电，自身不存在耗电问题，可靠性远高于加装电子感应类的节电模块。

　　从安装适配的尺寸边界来看，装置的整体厚度控制在5mm以内，安装后不会超出卡尺尺身的原有外轮廓，放置在工具盒、卡尺套中不会出现卡滞，触发杠杆的转动间隙做了限位设计，即使在车间现场存在切削液飞溅、金属粉尘附着的工况下，也不会出现结构卡滞无法触发的问题，所有活动接触面都做了小角度的倒角导向，长期反复触发也不会出现磨损卡滞的情况，适配市面上主流的0-150mm、0-200mm量程的数显卡尺安装使用，不需要针对特定型号做单独的结构调整。不同于市面上需要粘贴、螺丝固定的节电改装件，这款装置的卡扣结构做了微弹变设计，安装时只需要对准尺身的侧边卡槽轻轻推入即可完成固定，拆卸时也不会在卡尺表面留下胶痕或压痕，不会损伤卡尺的外观和原有刻度标识。

　　在实际的车间批量验证场景中，加装该装置的数显卡尺，单颗纽扣电池的使用寿命可以从原来的1-2个月延长至12个月以上，大幅减少了电池更换的频次，也避免了因为卡尺突然断电导致的测量数据丢失、检验工作中断的问题，尤其适合在批量零件加工的首检、巡检环节，以及教学实训场景中频繁使用卡尺的场合，能够有效降低量具的使用维护成本，减少因为耗材补给不及时带来的作业等待时间。结构设计上没有采用复杂的多齿轮传动结构，仅用单杠杆配合复位弹片实现触发动作，零件总数不超过6个，加工难度低，普通的机加工车间利用边角料就可以完成单件制作，整体结构没有易损件，弹片采用弹簧钢材质制作，疲劳寿命可达万次以上的触发循环，完全满足卡尺全生命周期的使用需求。
