复古直驱脚踏传动骑行机构设计

这套直驱脚踏传动结构，最初是面向复古休闲骑行场景做的方案推演，区别于常规链条传动的自行车结构，整套传动路径完全靠齿轮啮合完成动力传递，没有链条松脱、掉链的故障点，适合做城市短途休闲代步、复古主题展陈装置、文创骑行体验设备的核心传动单元。从实际使用场景来看，常规带链条的自行车在长期户外放置后，容易出现链条锈蚀、润滑失效、传动卡滞的问题，这套全齿轮直驱结构完全规避了这类问题，所有传动副都可以做封闭防护，哪怕在多尘、多雨的户外场景使用，维护周期也能比链条传动结构拉长三倍以上，很适合景区共享休闲骑行装置、商业街区复古打卡骑行设备的结构选型参考。

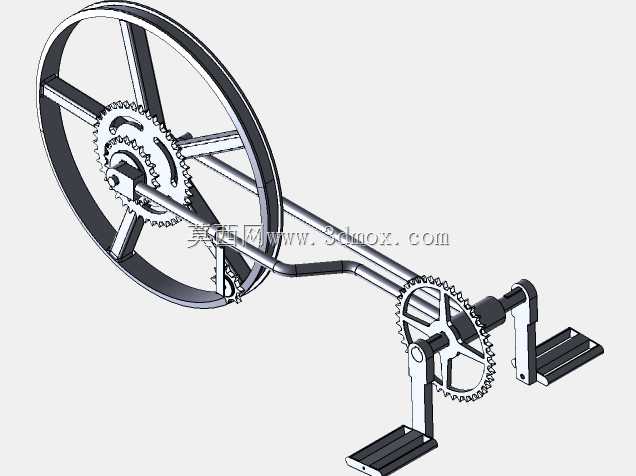

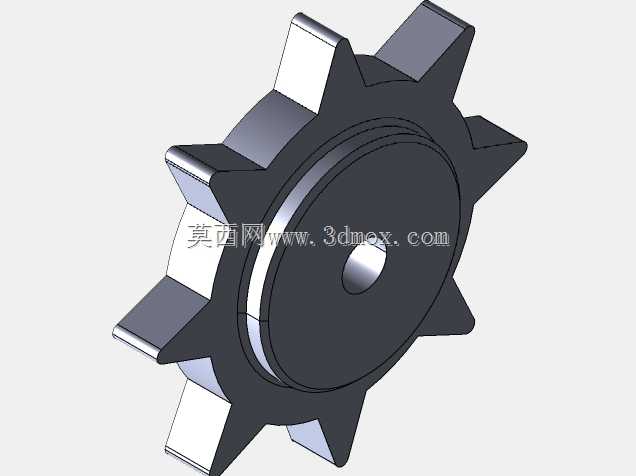

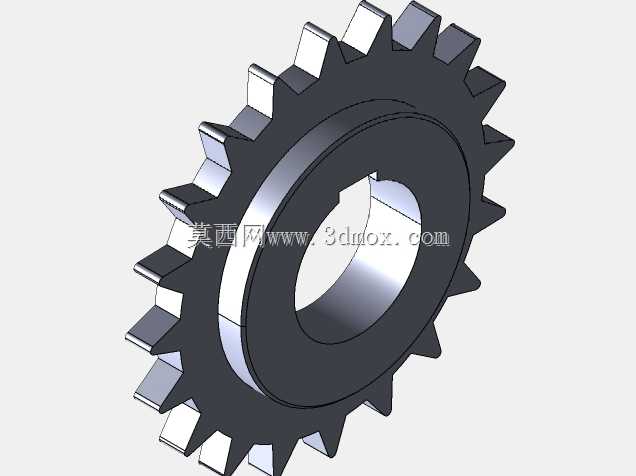

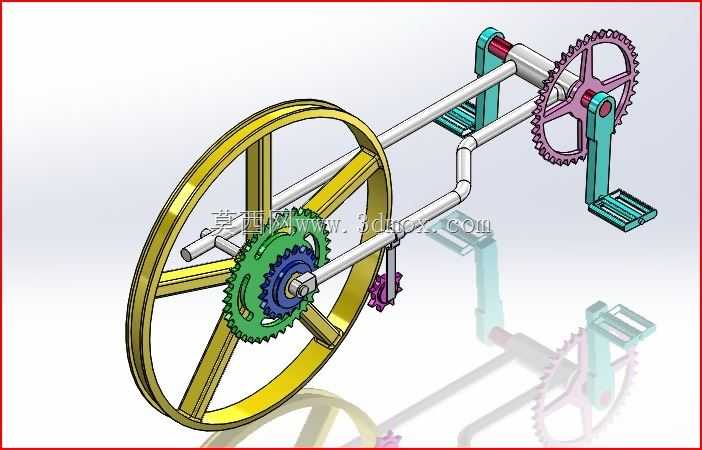

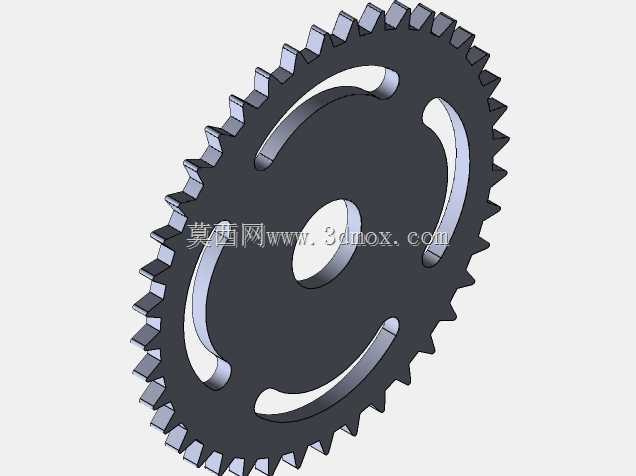

从功能特性上看，整套结构的动力输入是双侧脚踏曲柄，脚踏的回转动力直接传递到主轴上的主动齿轮，经过两级齿轮减速增扭之后，直接把动力输出到驱动轮的轮毂位置，没有中间的链条、飞轮等易损件，传动效率比常规链条传动高8%左右，而且传动间隙可以通过齿轮侧隙的设计调整控制在0.1毫米以内，脚踏的动力反馈非常直接，不会有链条传动那种踩踏虚位。齿轮组的排布做了空间错位设计，主动轴和从动轮轴的中心距控制在380毫米，刚好匹配常规休闲自行车的轮距安装边界，不需要额外加长或者缩短车架的基础尺寸，现有复古自行车的车架只要做小幅的安装位调整，就能直接适配这套传动结构。

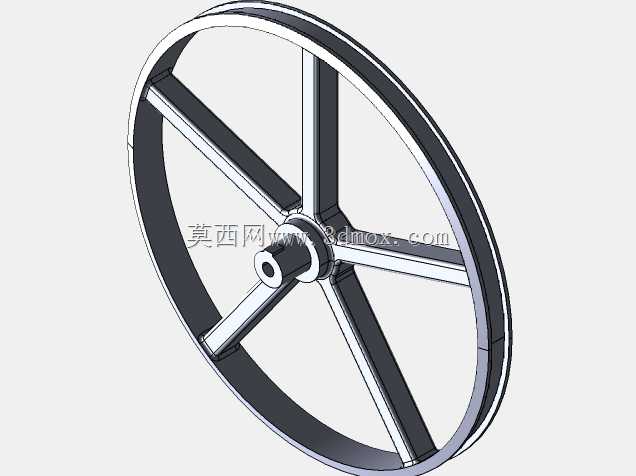

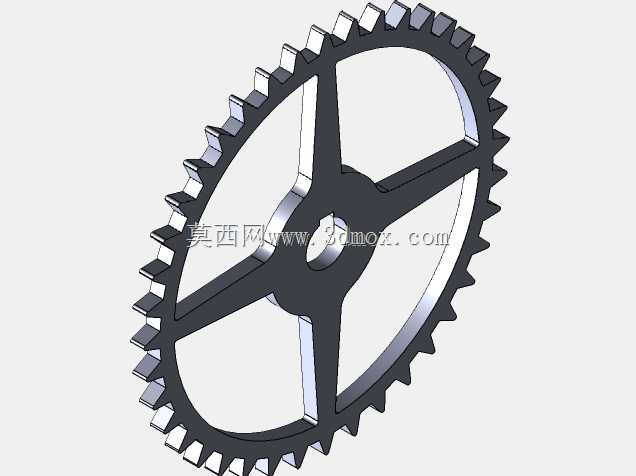

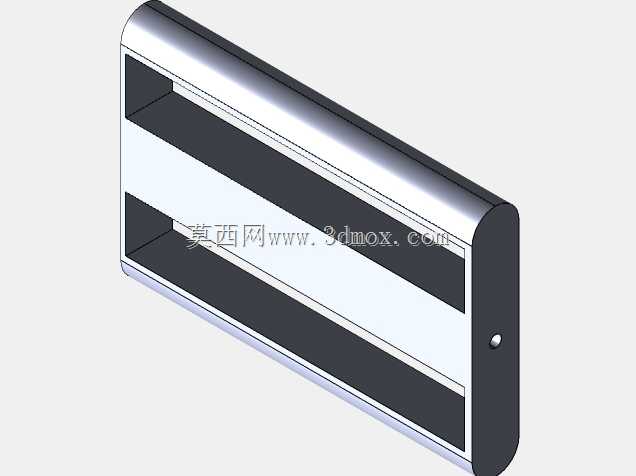

设计思路上，一开始做方案的时候，首先考虑的是复古外观的还原度，大尺寸辐条轮圈用了等距六辐的结构，轮圈截面做了圆弧过渡，和19世纪末期早期自行车的轮组视觉风格保持一致，同时兼顾结构强度，轮圈的壁厚设计为2.5毫米，采用6061铝合金加工的话，单轮承重可以达到120公斤，完全满足成年人骑行的载荷要求。传动齿轮的模数选了1.5，齿面做了淬硬处理，齿面硬度可以达到HRC45-50，长期啮合使用的磨损量控制在每千小时0.02毫米以内，足够支撑日常骑行的使用寿命。脚踏的位置做了人机工程优化，曲柄长度设为170毫米，脚踏回转的最低点距离地面高度留了120毫米的间隙，正常骑行转弯的时候不会出现脚踏碰地的问题，脚踏的踩踏面做了防滑纹理，雨天使用也不会出现打滑的情况。

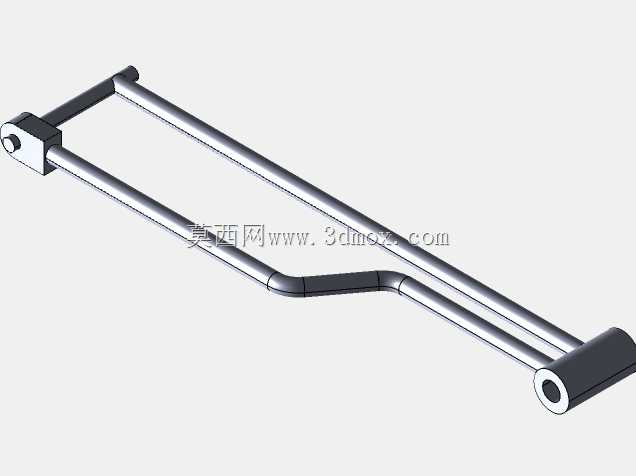

安装边界方面，整套传动结构的总宽度控制在180毫米，和常规自行车的五通位置宽度匹配，主轴的安装孔径设为25毫米，和通用自行车中轴的安装尺寸兼容，不需要重新开模做特殊规格的中轴配件。驱动轮的直径设为660毫米，对应26英寸轮组的通用尺寸，轮胎可以直接选用市售的26寸休闲自行车轮胎，替换成本很低。齿轮组的安装支架采用分体式设计，两个支撑臂分别固定在车架的后下叉位置，安装孔位做了长圆孔设计，前后有5毫米的调整余量，可以用来调整齿轮啮合的侧隙，装配的时候不需要专用工装，普通的内六角扳手就能完成安装调试。

从实际使用的体验来看，这套结构的踩踏阻尼非常均匀，因为没有链条传动的多边形效应，骑行的时候不会出现周期性的踩踏卡顿感，哪怕是低速骑行的时候，动力输出也非常平顺。齿轮传动的噪音控制也做了针对性设计，齿轮啮合的重合度设为1.6，正常骑行的时候传动噪音低于40分贝，比常规链条传动的噪音低15分贝左右，在文创园区、景区这类需要安静氛围的场景使用，不会产生多余的噪音干扰。另外整套结构没有外露的传动部件，不会出现裤脚、裙摆卷入链条的安全隐患，对穿着休闲服饰的骑行者非常友好，不需要额外加装护链罩这类配件，外观的整体性更强，也更符合复古设计的简洁视觉风格。
