四足仿生巡检机械狗结构设计

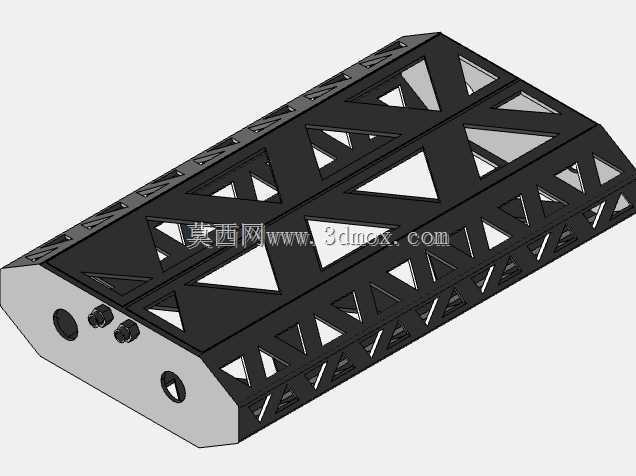

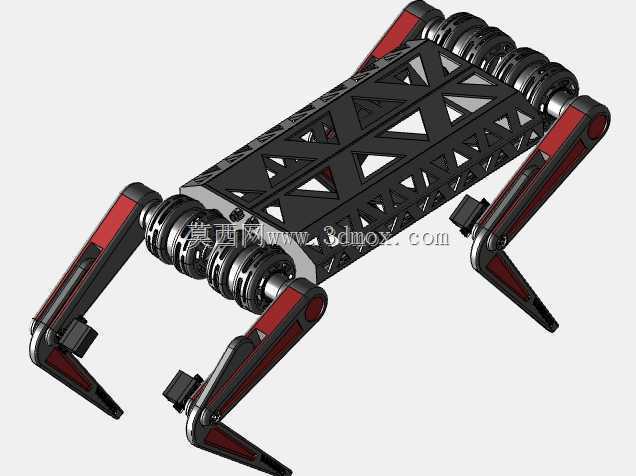

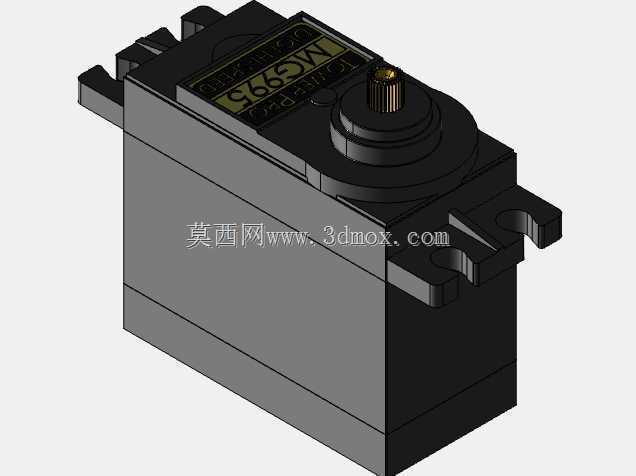

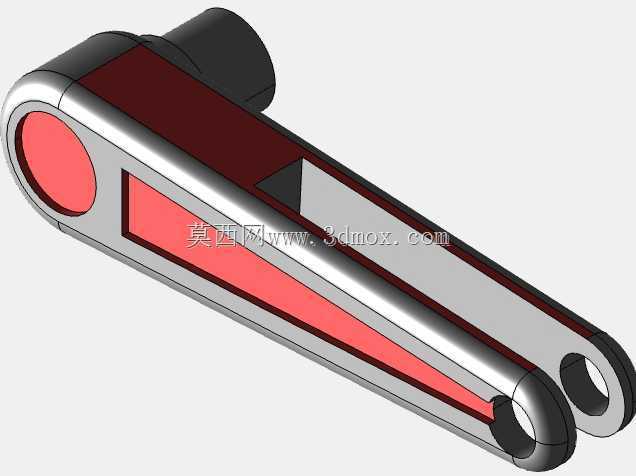

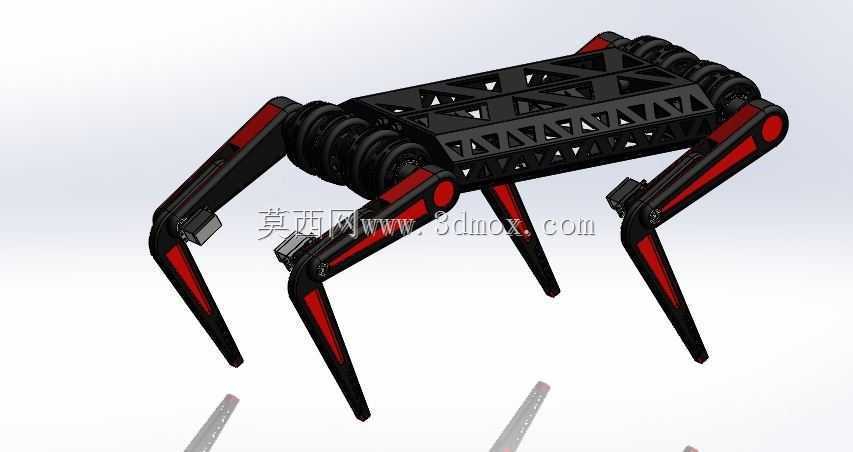

　　这套四足仿生移动平台的结构方案，最初是围绕厂区狭窄通道、管廊夹层、非铺装户外场地的巡检需求展开的，常规轮式底盘在台阶、碎石路面、管线密布的车间过道里通过性受限，足式构型可以依托离散落足点跨越障碍，不需要连续平整的行驶路面。整机采用对称四腿布局，躯干主体没有使用封闭厚重的实体壳体，而是做成镂空桁架式承力框架，框架上交错布置三角形加强格构，在保证抗弯抗扭刚度的前提下大幅削减自重，内部留出的通透空间可以直接布置控制板、电池组、传感模块，走线也能沿桁架杆件内侧固定，避免外凸管线在穿行剐蹭时受损。腿部采用分段式连杆结构，大腿与小腿段都预留了驱动组件的安装位，关节处同轴布置回转驱动与弹性缓冲元件，图中腿段红黑区分的区域对应不同的装配功能段：

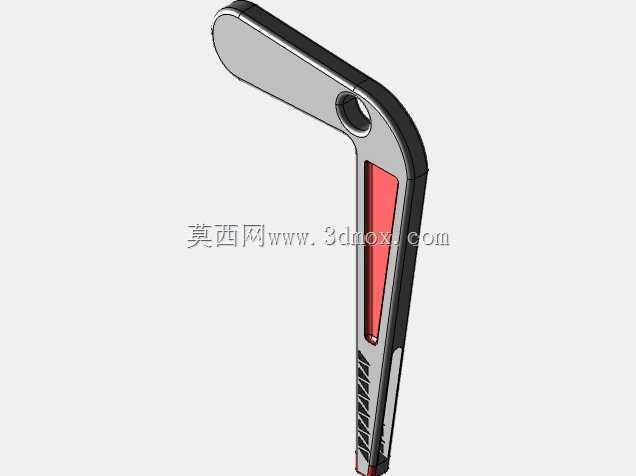

　　靠近躯干的髋关节负责腿部前后、侧摆两个方向的姿态调整，膝关节处设置大直径回转铰接结构，小腿末端收窄为尖状足端，这种尖足设计在碎石、格栅板、窄台阶边缘都能找到稳定支撑点，足端接触面积小，落点选择更灵活，适配工业现场复杂的地面条件。从安装边界来看，躯干桁架的上下平面都预留了标准化的安装孔位，顶部可以加装云台摄像头、气体检测传感器、热成像模组，底部也能挂载小型清扫或采样附件，四条腿在完全收拢状态下不会超出躯干的最大投影轮廓，转运时可以直接放入常规设备周转箱，腿部展开后整机的重心落在四条腿支撑围成的多边形中心区域，静态站立时抗倾覆余量充足，行走过程中通过对角腿交替摆动的步态规划，始终保证至少三条腿处于支撑状态，

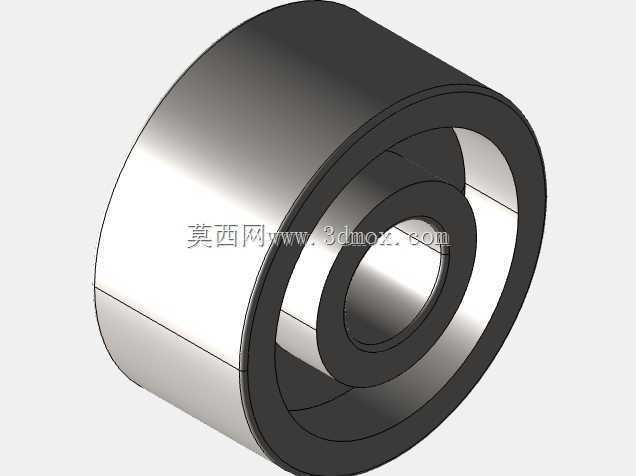

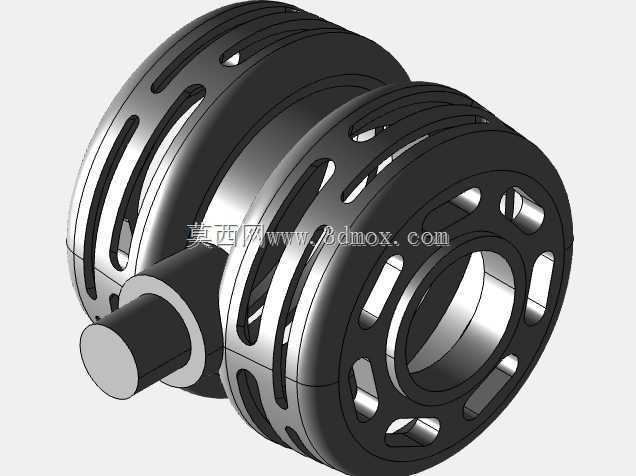

　　不会出现重心超出支撑边界的失稳情况。设计过程中没有追求冗余的外观包覆，所有结构件都优先考虑加工与装配工艺：桁架的每一根杆件截面都做了等强度优化，受力大的主承力梁壁厚加大，不受主载荷的分隔筋做镂空处理，腿部连杆的铰接孔位统一同轴度公差，保证四个腿的关节转动阻尼一致，避免行走时出现四条腿动作不同步、整机跑偏的问题。关节处的多层环形结构除了容纳驱动轴，还集成了阻尼缓冲环节，当足端踩到凸起障碍物或者从低矮台阶下落时，冲击载荷会先被关节弹性件吸收，不会直接刚性传递到躯干上的精密传感元件，这对搭载检测仪器的巡检场景来说尤为关键，可以避免振动导致检测数据漂移、镜头画面模糊。在实际工况适配里，这类四足平台可以替代人工进入高危区域：

　　比如化工园区的管廊层，工作人员徒步巡检需要上下爬梯、避让高温管线，机械狗可以沿管廊走道自主行进，实时回传现场的温度、气体浓度数据；再比如变电站内的设备区，地面有电缆沟盖板、碎石绿化带，轮式底盘容易卡滞，四足构型可以轻松跨过沟沿、在碎石路面稳定行走；还有灾后现场的废墟区域，地面散落碎块、高低差大，足式移动的优势比履带、轮式方案更明显。结构设计阶段也充分考虑了维护性，所有腿部铰接点都做了可拆卸端盖，磨损后可以单独更换轴套，不需要整体更换腿段，躯干桁架的模块化分格让内部元器件可以分舱布置，电池舱单独设在重心最低的躯干中部位置，更换电池时不需要拆解上部的传感设备，日常运维的拆装效率很高。整机没有多余的装饰结构，每一处几何特征都对应明确的功能：桁架的三角形格构用来抑制躯干的扭转变形，腿部的分段折线轮廓是为了在摆动时避开躯干边缘、获得更大的抬腿高度，足端的尖点造型用来适配小面积支撑面，关节处的多层环形结构用来容纳驱动与缓冲组件，整个方案完全从工程实用角度出发，平衡了自重、刚度、通过性与维护性的需求。
