NGW型行星齿轮传动箱装配结构设计

这套行星齿轮传动结构，是典型的NGW型单级行星减速构型，日常在中小功率传动场景里出镜率极高，从轻工输送线的动力端、小型自动化设备的进给单元，到民用机电产品的动力减速段，都能见到同原理结构的应用。和普通定轴齿轮减速结构比，它最突出的优势是能在极小的径向尺寸内实现大传动比传递，同时多行星轮均布的设计能把输入扭矩拆分到多个啮合点上，单齿承受的载荷大幅降低，同等输出扭矩下整体体积能比平行轴减速结构缩小40%以上，非常适合安装空间受限、对设备自重有严格要求的场景。

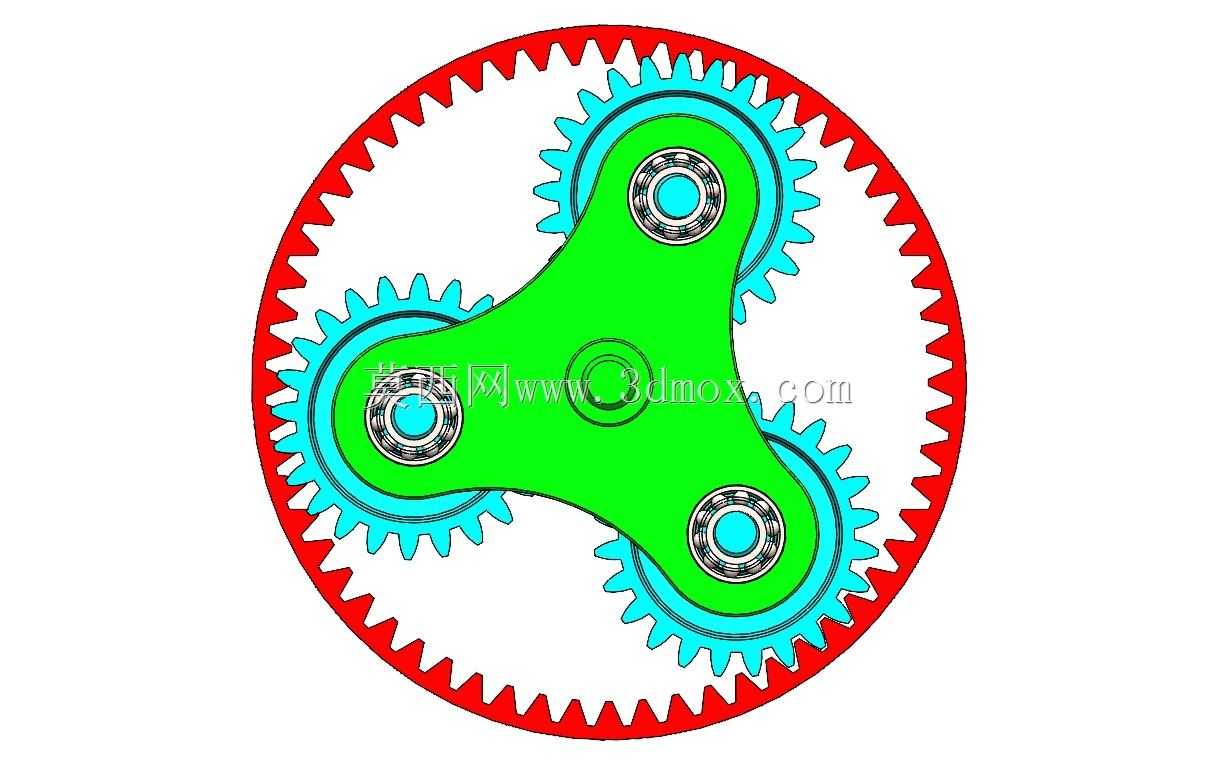

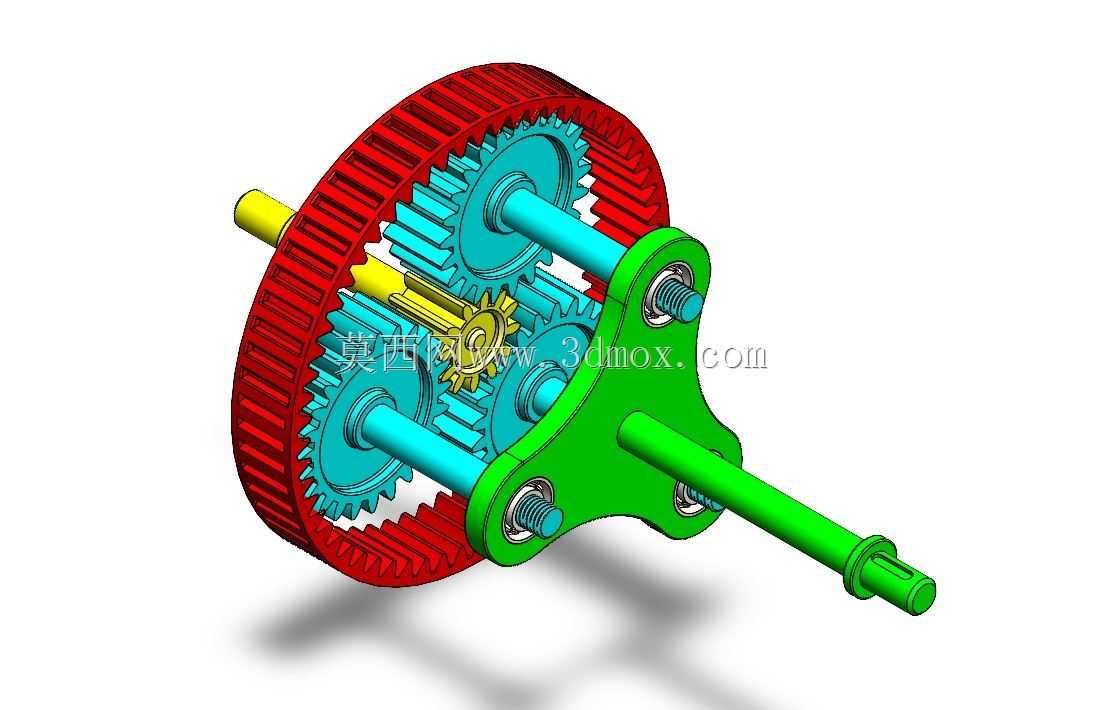

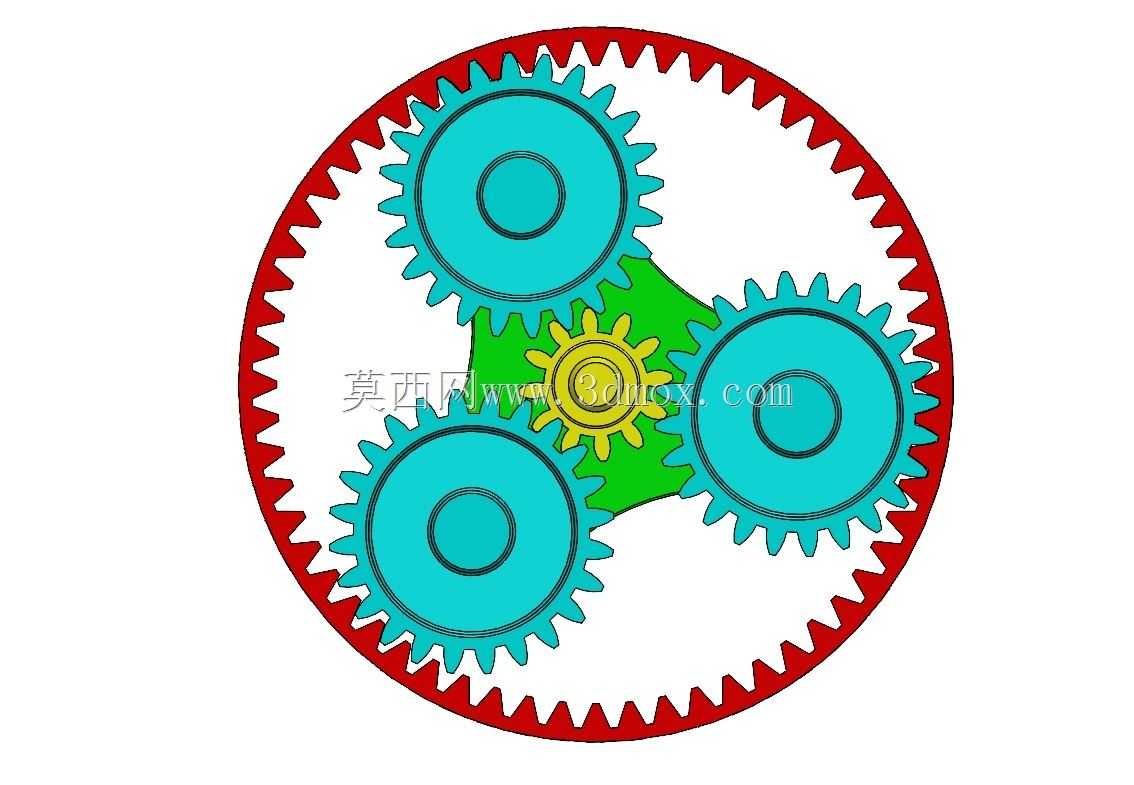

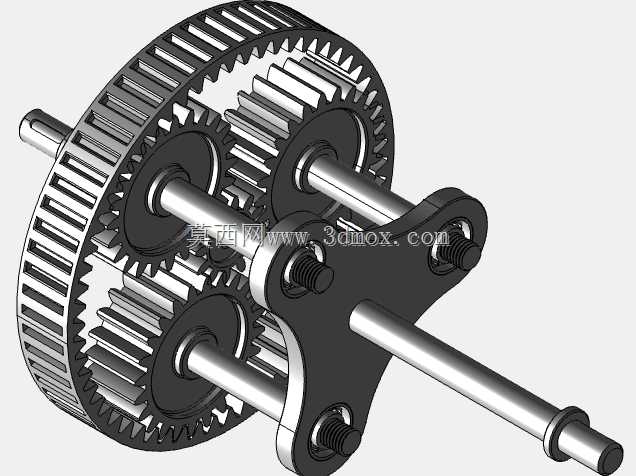

从结构组成来看，这套装配体完整覆盖了行星传动的核心构件：最外侧的红色内齿圈是固定构件，通过外圈的安装止口和设备壳体配合定位，内齿采用渐开线直齿设计，加工时对齿圈径向跳动、齿向误差的控制直接影响整体传动的噪音水平和啮合平稳性；中间均布的三个青色行星轮，通过滚针轴承套装在行星架的支撑销轴上，每个行星轮同时和太阳轮、内齿圈啮合，三个轮的齿厚偏差、公法线长度偏差需要控制在极小的公差带内，否则会出现载荷分配不均，某个单轮过载断齿的问题；中心位置的黄色太阳轮和输入轴做一体化设计，动力从太阳轮输入后，通过三个行星轮的啮合传动，把扭矩传递给绿色的行星架输出端，输出轴端做了扁位结构，方便和后续的传动轮毂、联轴器做周向固定，避免传动过程中出现打滑空转。

设计这类行星结构时，首先要做的是配齿计算，需要严格满足邻接条件、同心条件、传动比条件和安装条件四个核心约束，三个行星轮的均布设计不仅是为了拆分载荷，也能抵消齿轮啮合产生的径向力，让输入输出轴的轴承只承受扭矩载荷，大幅延长轴承的使用寿命。行星架的结构采用了双侧板一体式设计，支撑销轴和两侧板采用过盈配合加骑缝销固定的方式，避免大扭矩传递时销轴出现转动移位；行星轮和销轴之间的滚针轴承选型，需要核算行星轮公转、自转产生的复合转速对轴承极限转速的要求，同时要预留足够的润滑通道，保证啮合齿面和轴承滚道能持续得到润滑，避免高速运转时出现胶合失效。

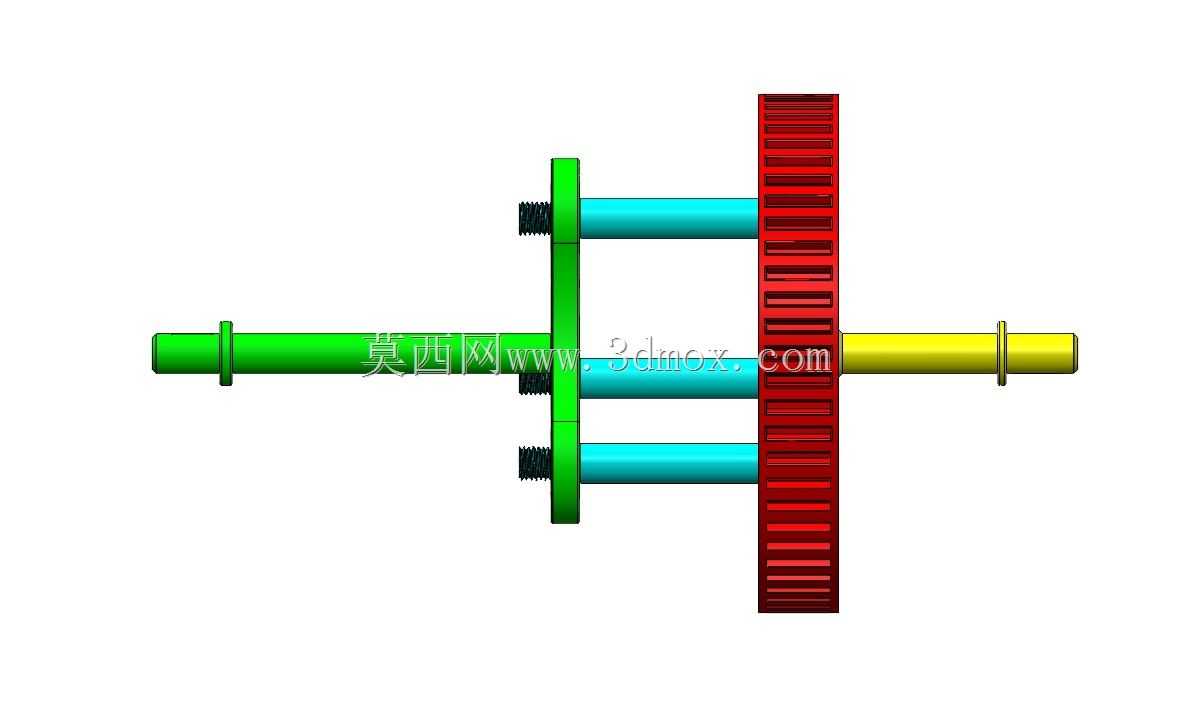

从安装边界来看，这套结构的安装基准是内齿圈的外圆止口和端面，设计时需要严格控制内齿圈基准端面和齿轮轴线的垂直度公差，否则装配后会出现行星轮偏载，运转时出现周期性异响；输出轴的轴伸长度、轴径尺寸需要和配套的负载端安装尺寸匹配，输入轴端的轴伸尺寸要和驱动电机的输出轴、联轴器的孔径公差匹配，整套结构装配后需要保证转动灵活，无卡滞点，空载运转时的回程间隙可以根据应用场景调整，普通输送场景可以把回程间隙控制在1度以内，伺服进给类高精度场景则需要通过侧隙调整，把回程间隙控制在3弧分以内。

实际应用中，这类行星齿轮箱常和伺服电机、步进电机配套使用，用在自动化生产线的变位机构、包装设备的送膜机构、小型输送线的驱动端，相比蜗轮蜗杆减速结构，它的传动效率能达到96%以上，长时间运转时的发热更小，能耗更低；相比谐波减速结构，它的抗冲击载荷能力更强，能适应有瞬时过载的工况，维护成本也更低。建模过程中需要注意各个齿轮的啮合侧隙调整，装配时要做干涉检查，尤其要注意行星轮公转过程中，轮齿和行星架侧板、内齿圈挡边的间隙，避免运转时出现刮蹭；同时要给密封件、润滑脂预留足够的空间，保证结构的长期运行可靠性。
