深沟球滚动轴承三维结构设计

在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的基础支撑部件，从中小型电机输出轴、机床主轴传动端、输送线辊筒支撑位，到家用电机、汽车传动箱的旋转节点，几乎所有需要降低旋转摩擦阻力、同时约束轴系径向与轴向窜动的位置，都能见到这类部件的身影。很多刚接触结构设计的工程师容易把轴承选型当成标准件调用的简单环节，实际上如果对轴承内部结构、安装边界、承载特性理解不到位，很容易出现选型过小导致早期疲劳点蚀、安装配合过紧导致运转温升过高、密封结构选型不当导致润滑脂泄漏污染工况等实际问题，而通过三维建模还原轴承的完整结构，能帮设计人员更直观地理解各部件的配合逻辑，避免选型和装配阶段的低级错误。

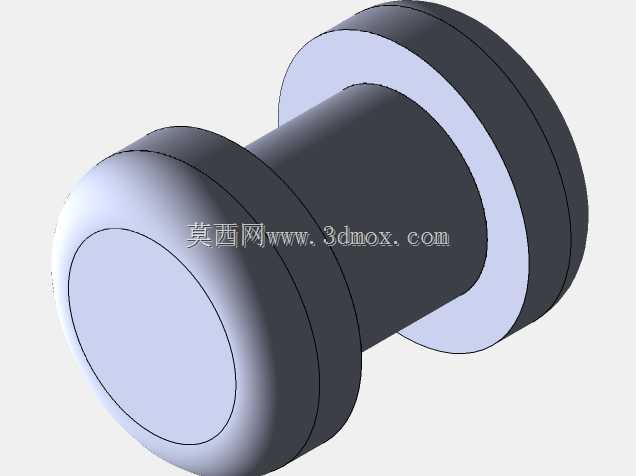

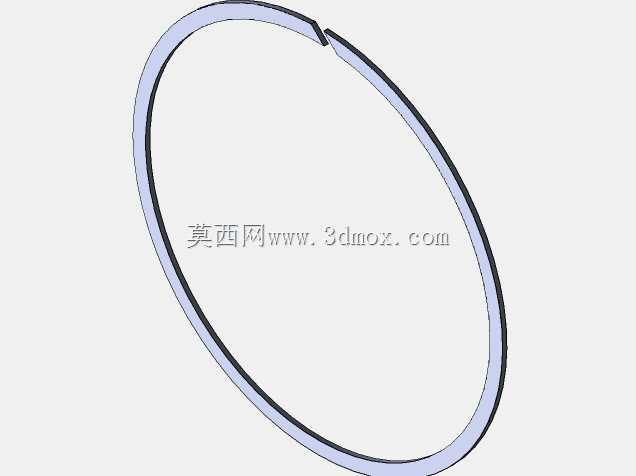

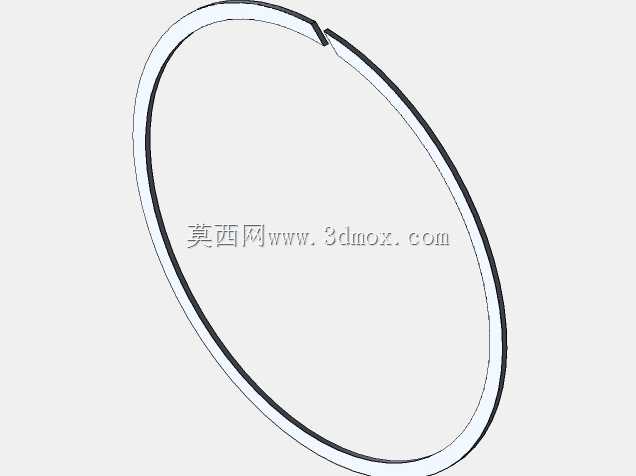

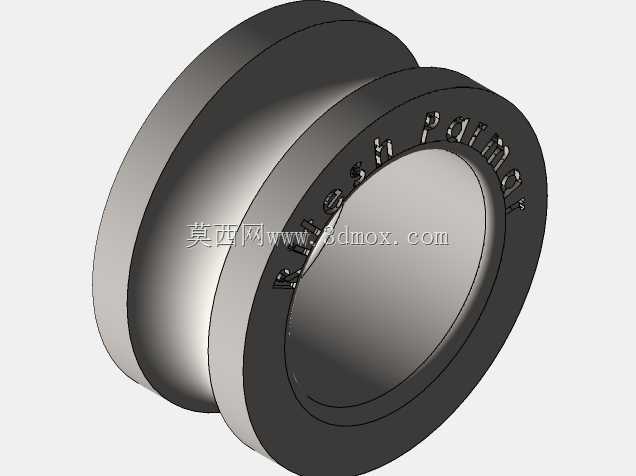

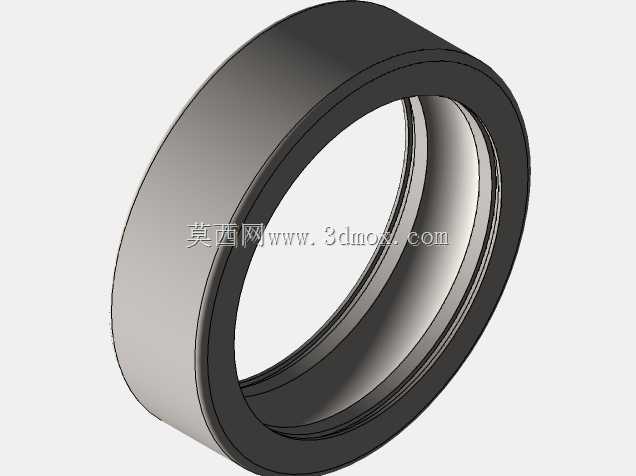

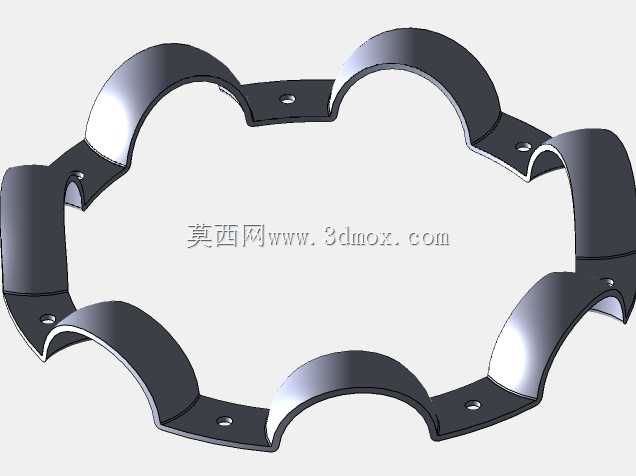

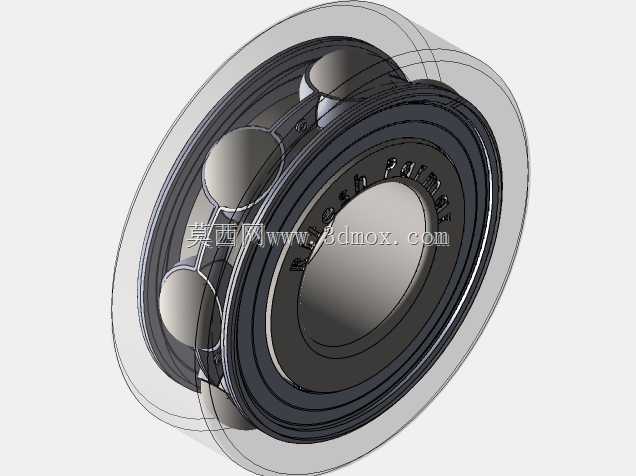

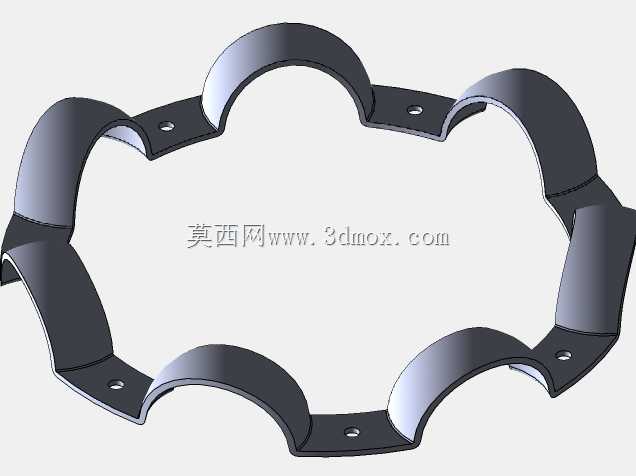

从结构组成来看，这款滚珠轴承主要包含内圈、外圈、滚动钢球、保持架四个核心部分，内圈通常与旋转轴采用过盈配合随轴同步转动，内圈外侧设计有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时能形成均匀的接触应力带，避免局部应力集中导致的早期磨损。外圈一般与设备的轴承座孔采用过渡或小间隙配合，多数工况下外圈保持固定，部分需要外圈随动的特殊工况也会调整配合公差，内侧同样加工有与内圈对应的弧形滚道，和内圈滚道共同形成钢球的滚动运行空间。滚动钢球是传递载荷、实现滚动摩擦的核心元件，均匀分布在内外圈滚道之间，将传统滑动摩擦副的面接触滑动转化为点接触滚动，能把旋转过程中的摩擦阻力降低两个数量级以上，大幅减少传动过程的功率损耗和摩擦发热。保持架的作用是将所有钢球均匀分隔开，避免钢球在运转过程中相互挤压摩擦，同时引导钢球在滚道内正常运转，不同工况下的保持架会采用不同材质，常规工况多用冲压钢板保持架，高速工况会采用铜合金实体保持架或者工程塑料保持架，降低保持架与钢球之间的滑动摩擦。

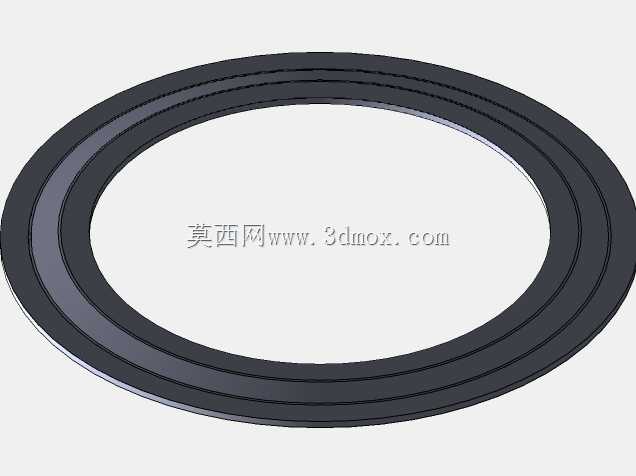

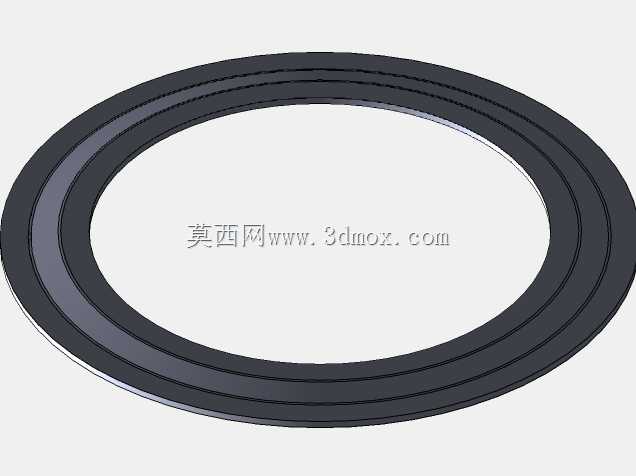

从功能特性上看，这类滚珠轴承属于深沟球结构的滚动轴承，主要承载方向为径向载荷，同时因为滚道存在一定的侧向挡边，也可以承受一定比例的双向轴向载荷，相比仅能承受纯径向载荷的滚针轴承、或者需要成对安装才能承受双向轴向力的角接触轴承，深沟球滚珠轴承的结构更简单、安装维护更方便，成本也更低，是常规转速、中等载荷工况下旋转支撑的首选部件。在实际选型过程中，设计人员首先需要确认轴系的实际载荷大小、方向、转速范围，再结合安装空间的尺寸边界选择对应内径、外径、宽度的轴承型号，同时还要根据工况的污染程度、润滑方式选择对应的密封结构，比如粉尘较多的工况要选择带双面接触式橡胶密封的轴承，预先填充好长效润滑脂，避免外部粉尘进入滚道造成磨粒磨损；洁净工况、采用油润滑的高速场景可以选择开式轴承，降低密封件带来的附加摩擦阻力。

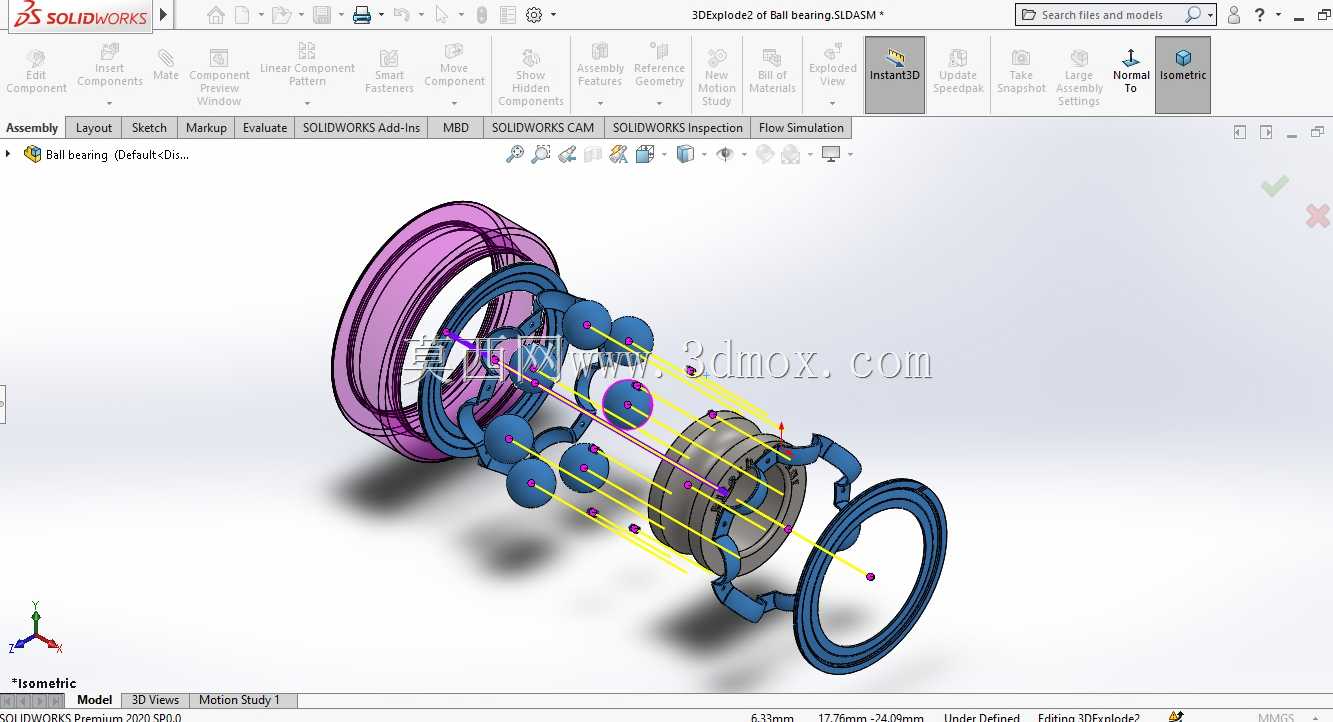

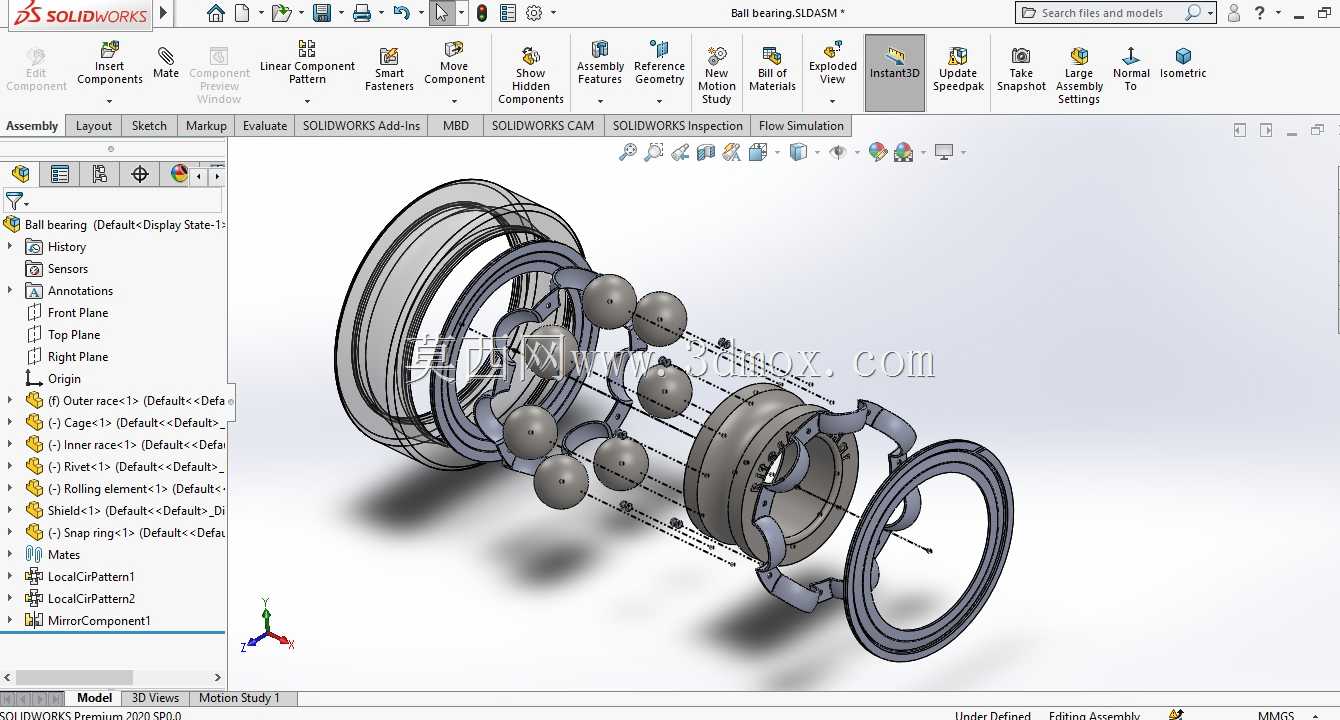

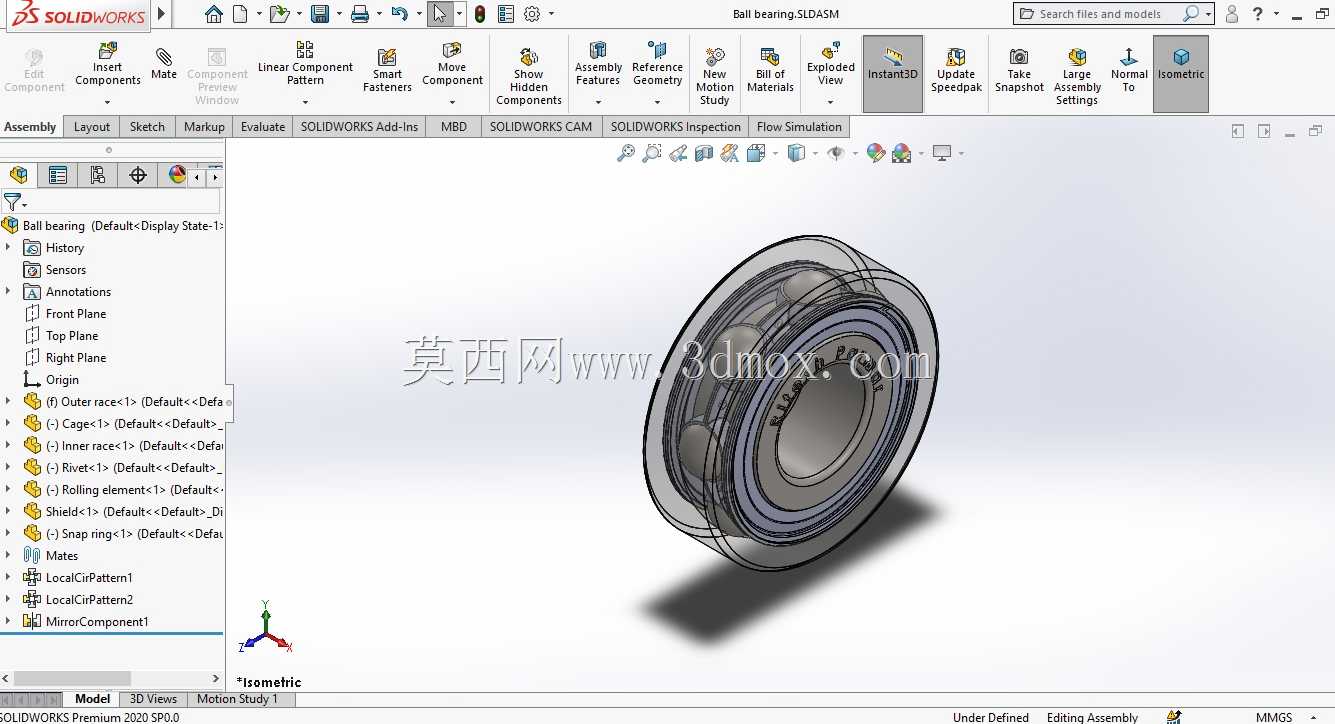

在三维建模过程中，首先需要确定轴承的公称尺寸参数，包括内圈内径、外圈外径、轴承总宽度、内圈外径、外圈内径、钢球直径、钢球数量这些核心尺寸，先通过旋转凸台命令生成内圈和外圈的基础实体，再通过旋转切除命令加工出内外圈的滚道曲面，这里需要注意滚道的曲率中心偏移量，要保证钢球装配后和内外圈滚道的接触角符合深沟球轴承的设计规范，不能出现接触角过大导致轴向承载能力异常、或者接触角过小导致径向承载不足的问题。钢球的建模相对简单，生成单个球体后通过圆周阵列命令，按照保持架的等分间距均匀阵列在滚道对应的圆周位置，阵列时要注意钢球的中心要和滚道的曲率中心匹配，保证钢球和内外圈滚道都处于正确的接触位置，不能出现干涉或者间隙过大的问题。保持架的建模需要根据钢球的分布位置，设计出对应的兜孔结构，兜孔的直径要略大于钢球直径，给钢球留出一定的活动间隙，同时保持架的内外径要和内外圈的挡边位置留出足够的运转间隙，避免运转过程中保持架和内外圈发生刮擦。完成所有零件建模后进行装配，要按照实际装配顺序先将钢球装入内圈滚道，再安装保持架固定钢球位置，最后压入外圈，装配完成后要检查所有配合位置的干涉情况，尤其是钢球和滚道、钢球和保持架兜孔、保持架和内外圈挡边这些位置，要保证运转时没有静态干涉，同时可以通过运动仿真模拟轴承的旋转过程，验证钢球在滚道内的滚动轨迹是否顺畅，保持架的运转是否平稳。

在实际安装使用过程中，还要注意轴承的配合公差选择，内圈和旋转轴的配合一般采用基孔制的过盈配合，过盈量要根据载荷大小、转速高低调整，载荷越大、转速越高，过盈量要适当增大，但过盈量过大会导致内圈滚道变形，挤压钢球造成运转阻力增大、温升过高；外圈和轴承座孔的配合一般采用基轴制的过渡配合，保证外圈在轴承座孔内不会出现周向转动，同时也能在轴系受热伸长时允许外圈有微小的轴向窜动，补偿轴系的热变形量。安装时要采用专用的套筒顶住内圈端面进行压装，不能直接敲击外圈或者钢球，避免滚道和钢球受到冲击损伤，影响轴承的使用寿命。润滑方式的选择也直接影响轴承的运转寿命，低速工况可以采用脂润滑，润滑脂的填充量要控制在轴承内部空间的三分之一到二分之一，填充过多会导致搅拌阻力增大、温升过高；高速工况一般采用油润滑，通过油浴或者喷油的方式给滚道和钢球提供持续的润滑和冷却，保证轴承在合适的温度范围内运转。
