高精度六缸星形发动机结构展示模型

　　在航空动力早期发展、小型通航设备动力配套以及高校机械原理教学场景中，六缸星形发动机始终是极具代表性的往复式动力结构，其径向排布的气缸布局天生具备曲轴长度短、整机重量轻、风冷散热效率高的结构优势，这套三维结构模型完整还原了该类动力装置的全部核心运动构件，可直接用于结构原理验证、运动学仿真分析以及教学演示场景的结构展示。从实际工程落地的角度看，这类星形发动机最初多用于轻型飞机、小型摩托化载具的动力输出，单圈曲轴转动即可完成六次做功冲程，动力输出的平顺性远优于同排量直列发动机，且径向布置的气缸不需要额外布置复杂的水冷管路，仅依靠飞行过程中的迎面气流即可完成散热，大幅降低了动力系统的结构复杂度与故障概率。

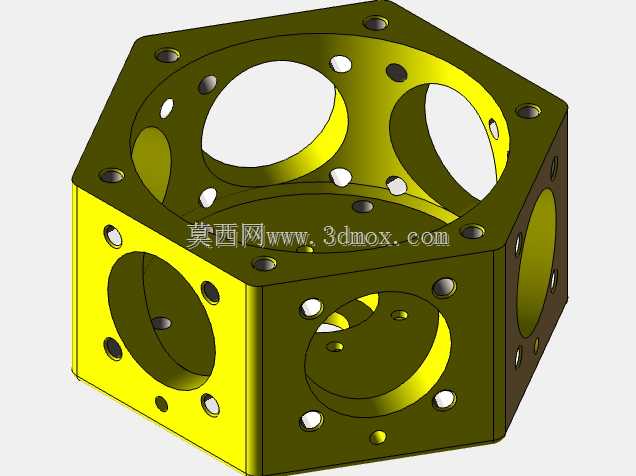

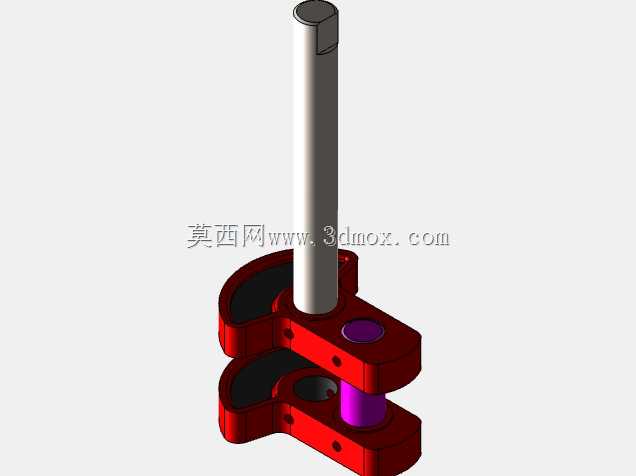

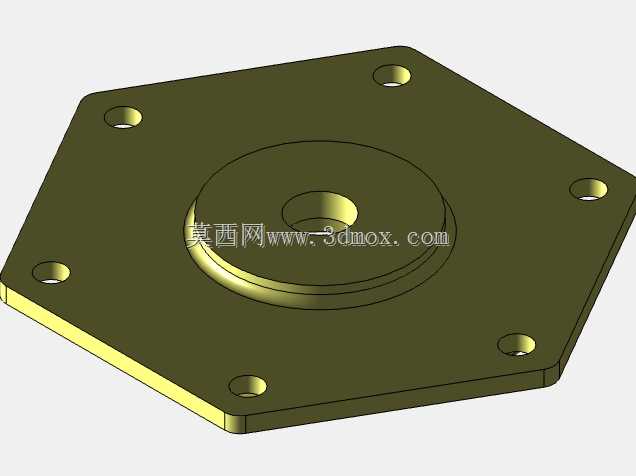

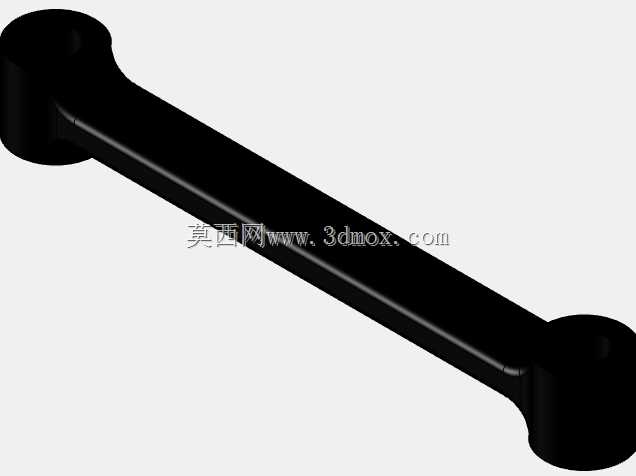

　　这套模型在设计阶段完全参照真实量产星形发动机的尺寸比例进行还原，顶部的安装固定板预留了四个标准安装孔位，可直接匹配通用动力支架的安装边界，安装板下方的曲轴箱采用分体式装配结构，所有螺栓连接位的孔位公差、配合间隙都按照实际机加工的装配要求进行设定，不会出现构件干涉、装配错位的问题。六个气缸沿曲轴中心呈60度夹角均匀径向排布，每个气缸单元都独立还原了活塞、活塞环、连杆、气门顶杆、散热鳍片的完整结构，其中连杆采用了星形发动机经典的主副连杆结构，主连杆直接连接曲轴曲柄销，其余五个副连杆通过铰接方式连接在主连杆的铰接盘上，这种结构能最大限度缩小曲轴箱的径向尺寸，同时保证六个活塞的运动行程完全一致，避免出现做功冲程的相位偏差。

　　从功能特性上看，模型完整复现了发动机的全部运动逻辑：转动曲轴输出端的带轮结构时，可同步观察到六个活塞在气缸内的往复运动、连杆的摆动动作、气门顶杆随凸轮轴转动的启闭动作，甚至能清晰看到配气机构的正时对应关系，完全可以用于运动学仿真中的干涉检查、动力学分析中的载荷传递路径验证。在外形与安装边界的设定上，模型整体的径向尺寸、轴向长度都参照小排量通航星形发动机的实际尺寸等比例缩放，底部输出带轮的键槽尺寸、安装板的孔位间距都预留了与后续传动部件对接的装配余量，不需要额外调整结构即可直接接入传动系统的仿真装配体系。

　　对于机械设计从业者而言，这套模型可以直接作为星形发动机设计的结构参考，可快速提取气缸排布角度、连杆长度比、曲轴曲柄半径等核心设计参数，省去从零开始测绘结构的时间成本；对于教学场景而言，拆分后的各构件可单独展示，能让学习者直观理解径向发动机的动力传递路径，理解风冷散热结构的设计逻辑，对比直列、V型发动机的结构差异；对于3D打印制作场景而言，所有构件的壁厚都满足打印工艺要求，活动构件的配合间隙预留了0.2-0.3mm的装配余量，打印后经过简单打磨即可组装为可动的物理演示模型，用于科普展示、教学演示等场景。在设计思路上，建模过程中优先保证了运动逻辑的准确性，所有构件的运动副约束都按照真实发动机的连接关系进行设定，没有为了外观简化省略核心的配气、传动构件，比如气缸外侧的散热鳍片不仅做了外观还原，还按照实际散热需求设定了鳍片间距与厚度，气门机构的凸轮轮廓也按照真实的进排气正时角度进行绘制，转动时可清晰看到进气、排气门的启闭时序与活塞冲程的对应关系。曲轴末端的飞轮结构也按照实际动平衡要求做了配重设计，仿真运行时不会出现动不平衡导致的载荷波动，完全符合真实发动机的设计逻辑。
