直列四缸内燃发动机核心结构三维建模

在车用动力、小型工程机械动力单元的开发流程中，直列四缸发动机的结构验证是前期方案落地的核心环节，这套三维结构完整还原了动力输出核心段的所有运动副配合关系，可直接用于运动干涉校验、机构动力学仿真的基础数模参考。从实际应用场景来看，这类直列四缸结构广泛搭载于家用乘用车、轻型载货车辆、小型工程发电机组以及农用作业机械中，是目前中小排量动力单元中应用占比最高的结构形式，其平衡特性、动力输出平顺性都经过了数十年的产业验证，结构成熟度极高。

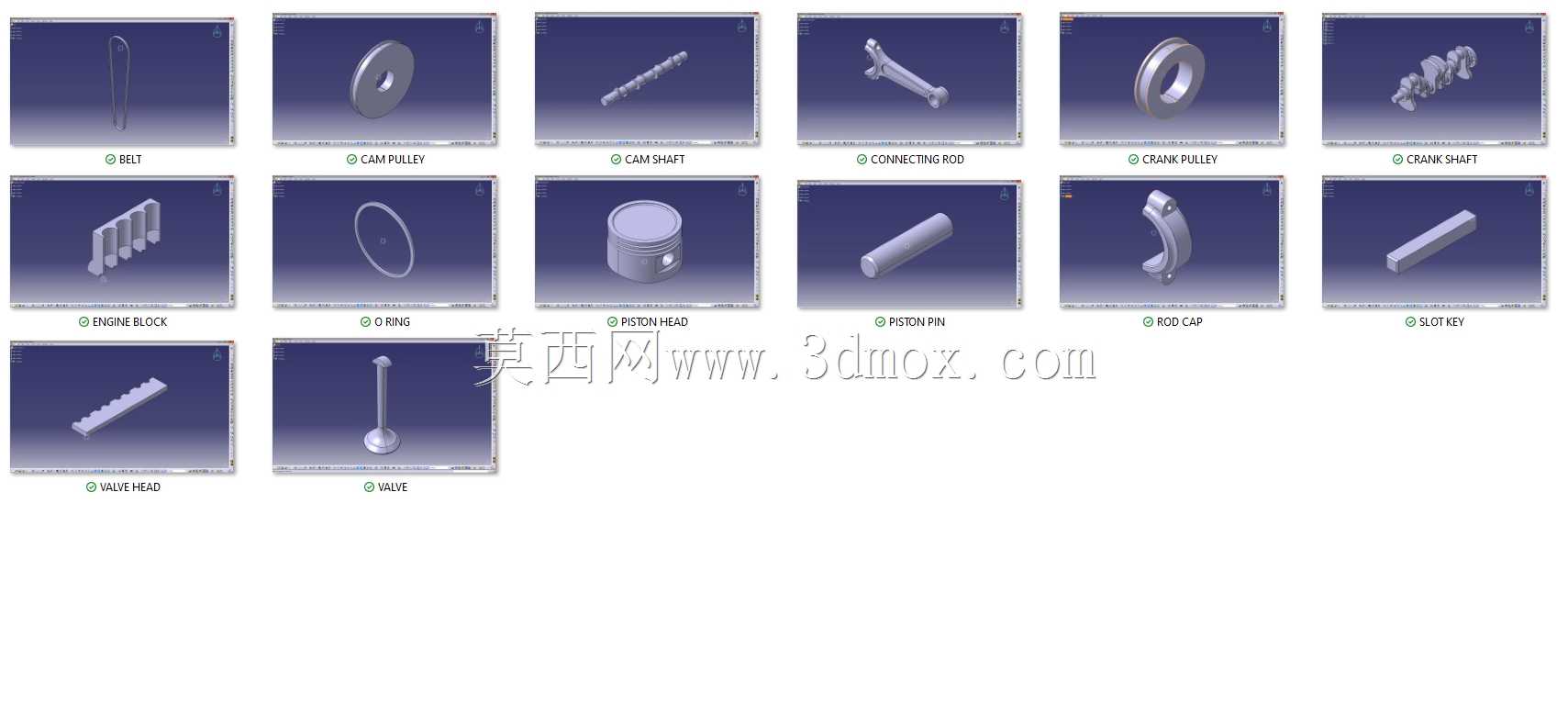

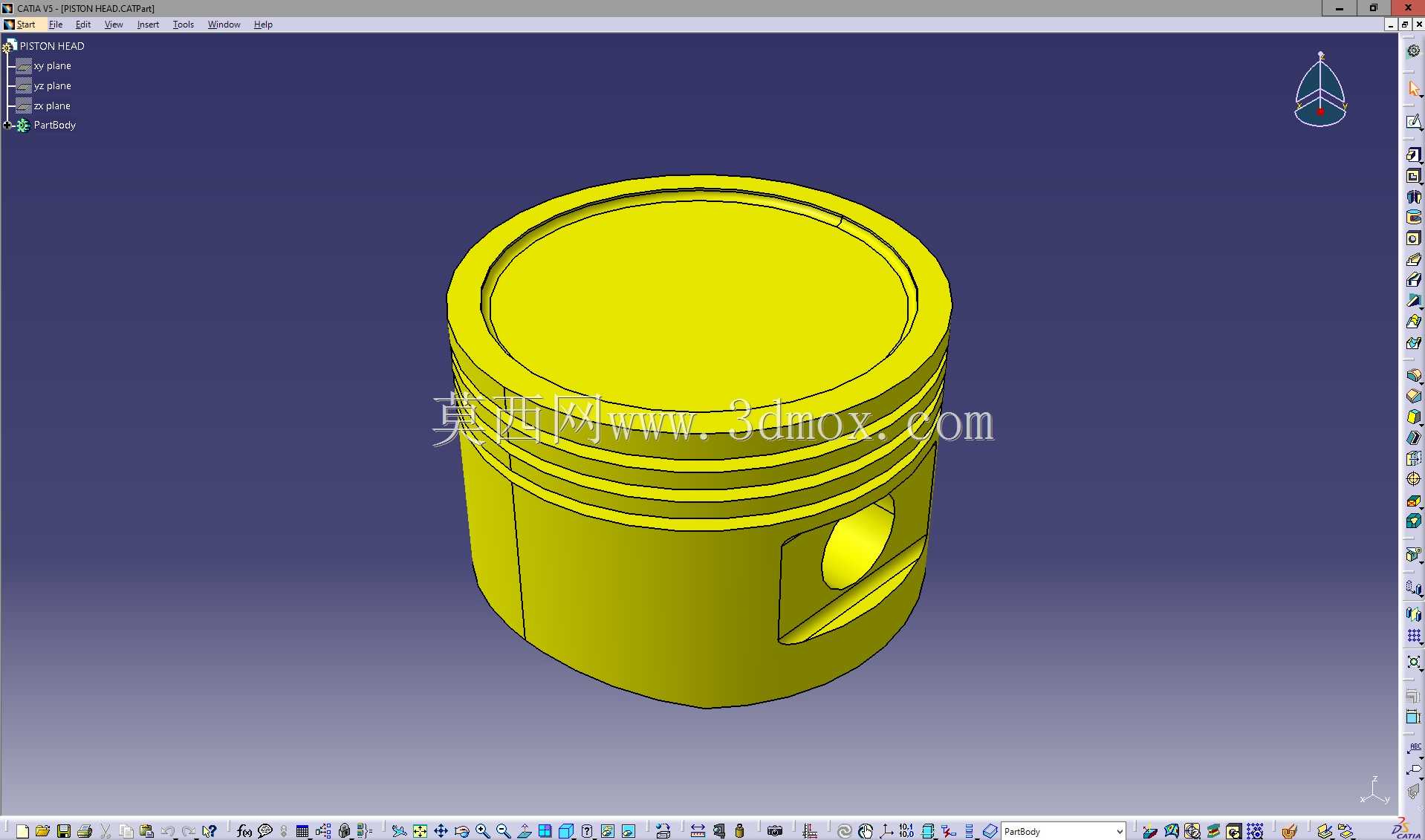

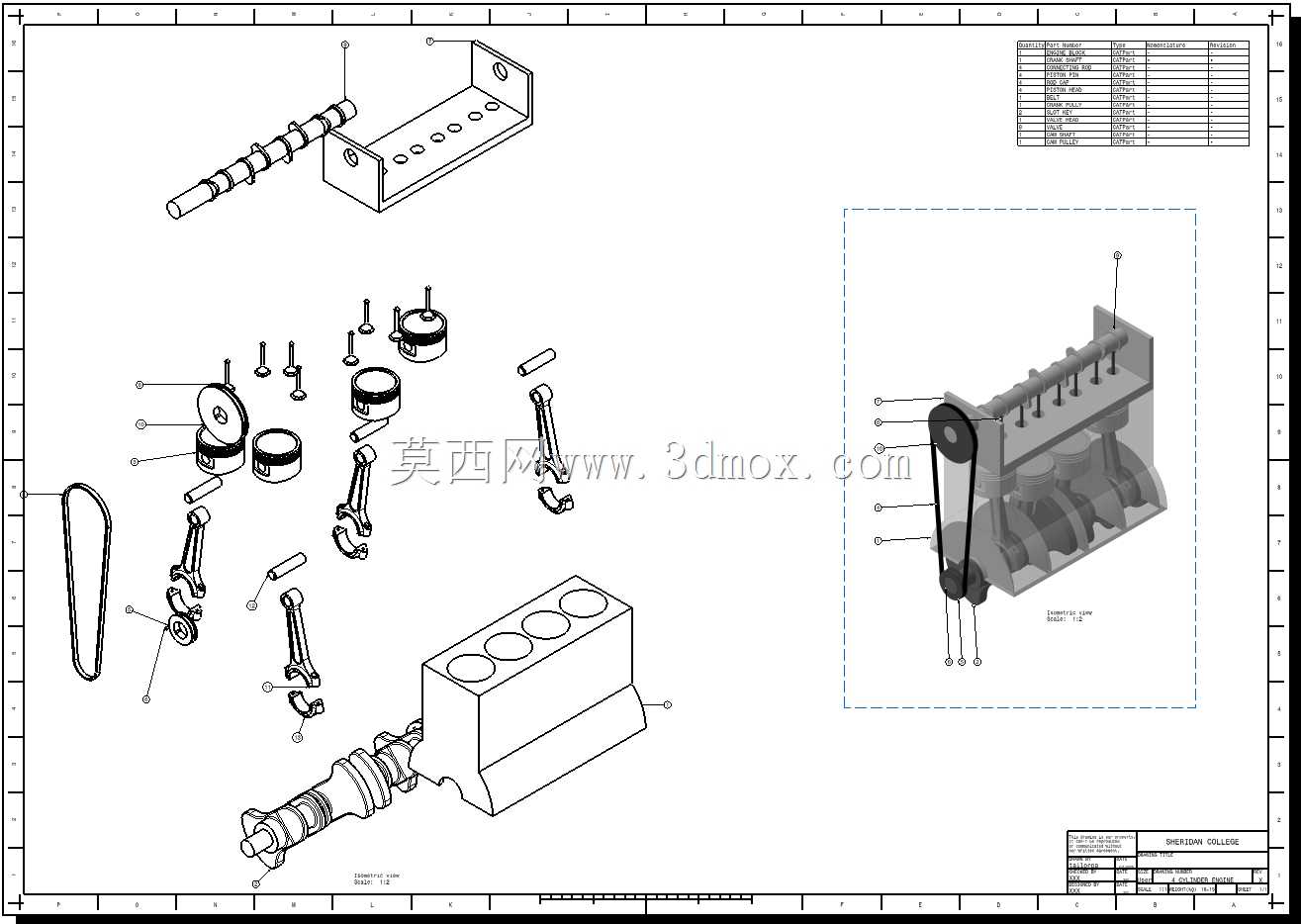

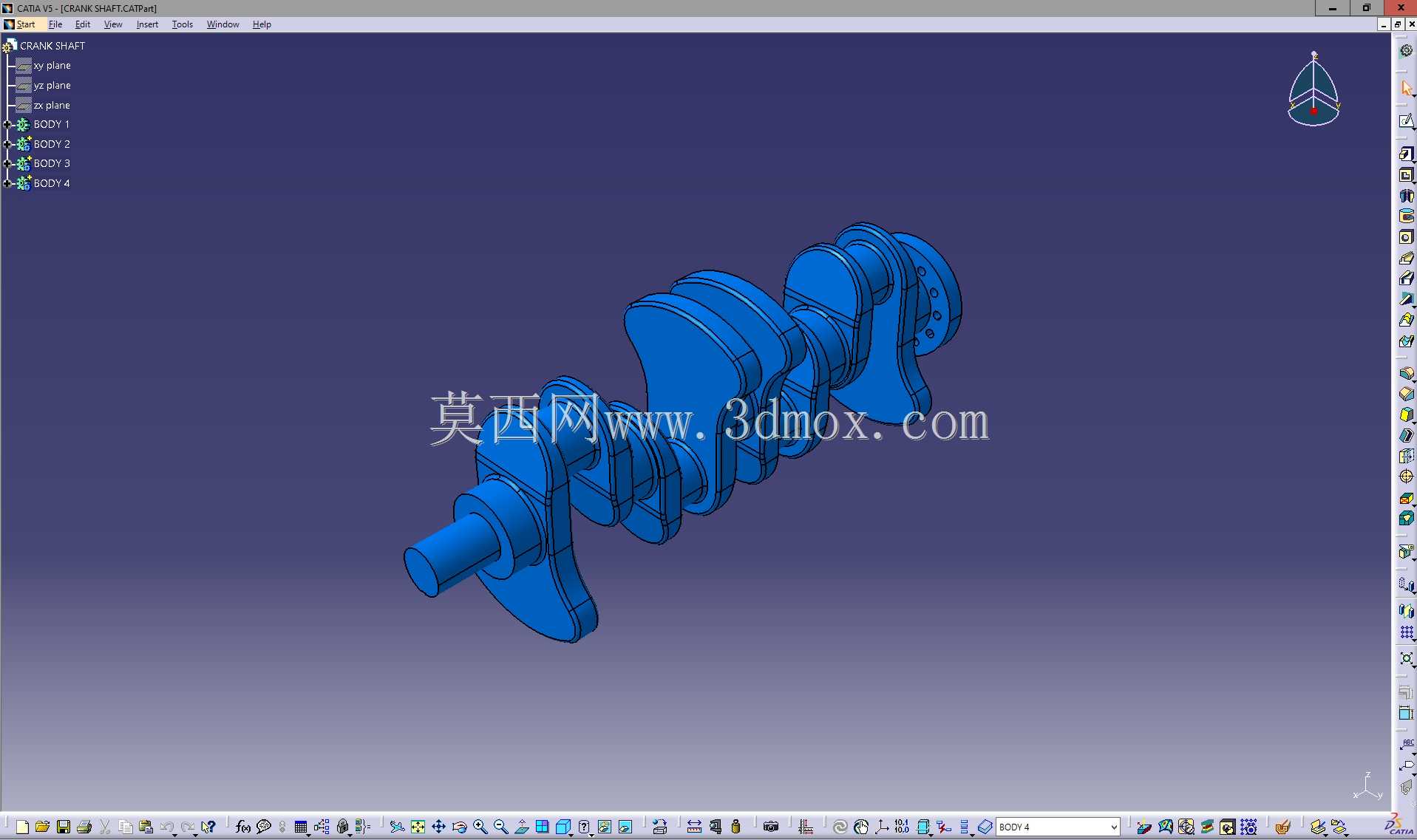

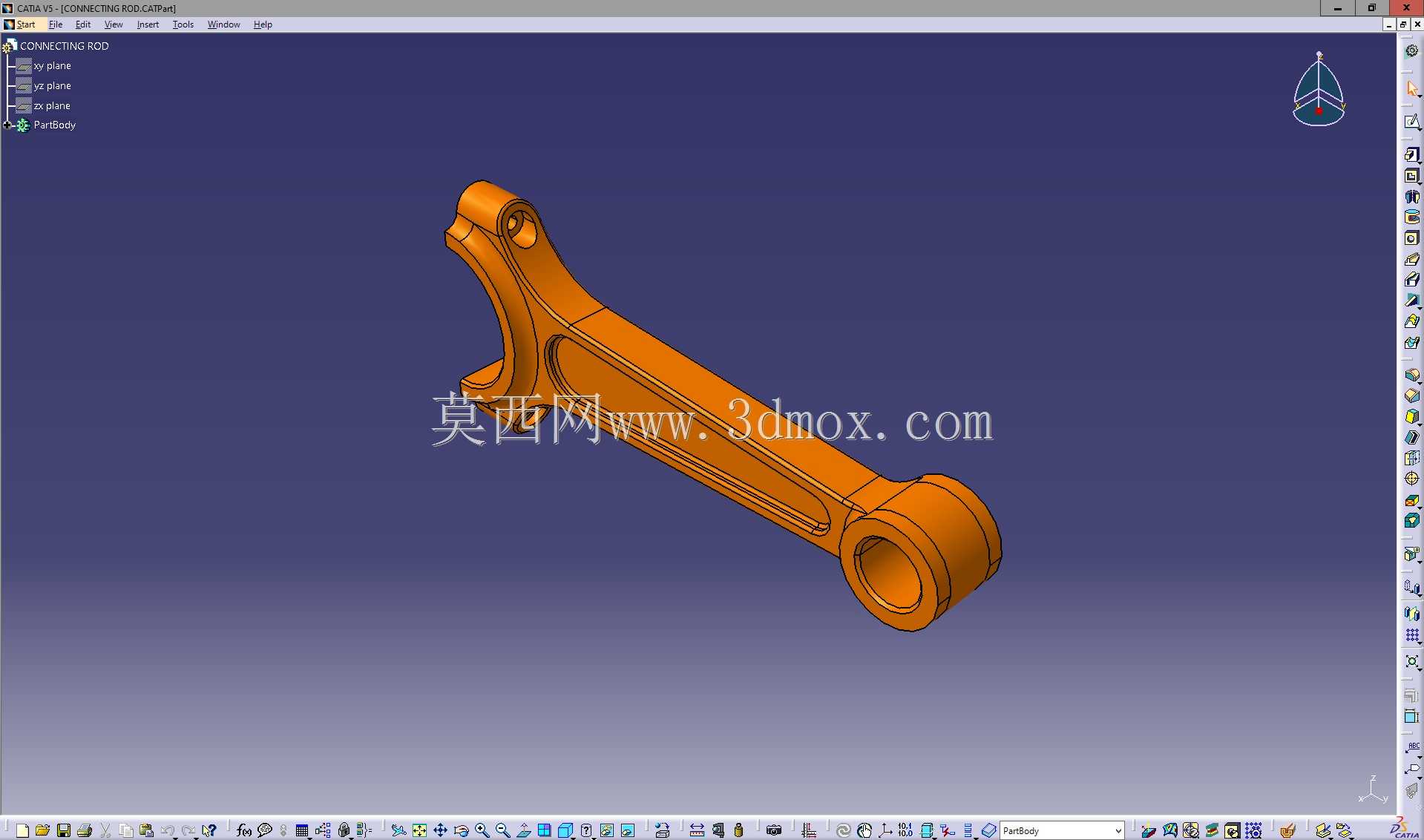

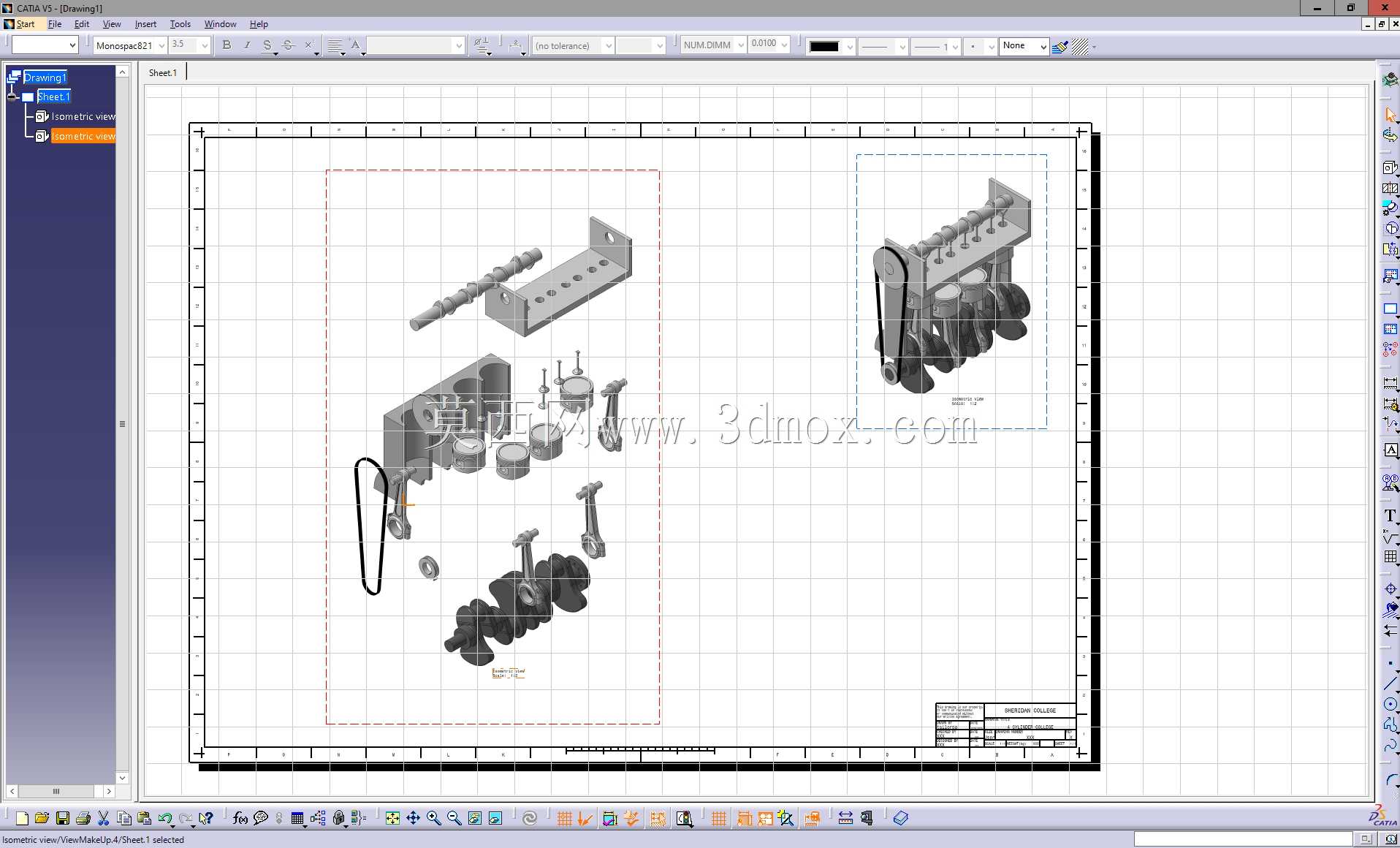

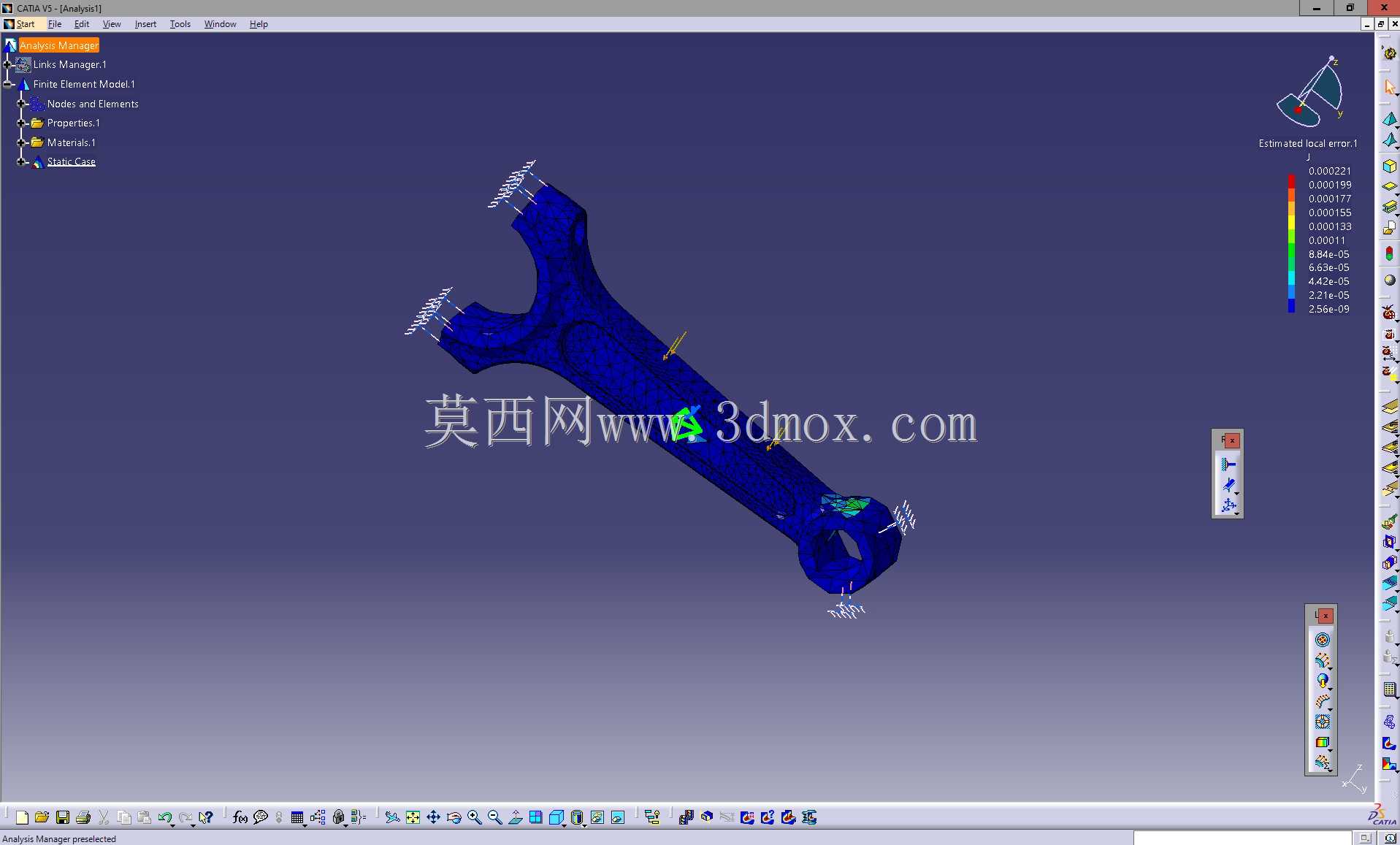

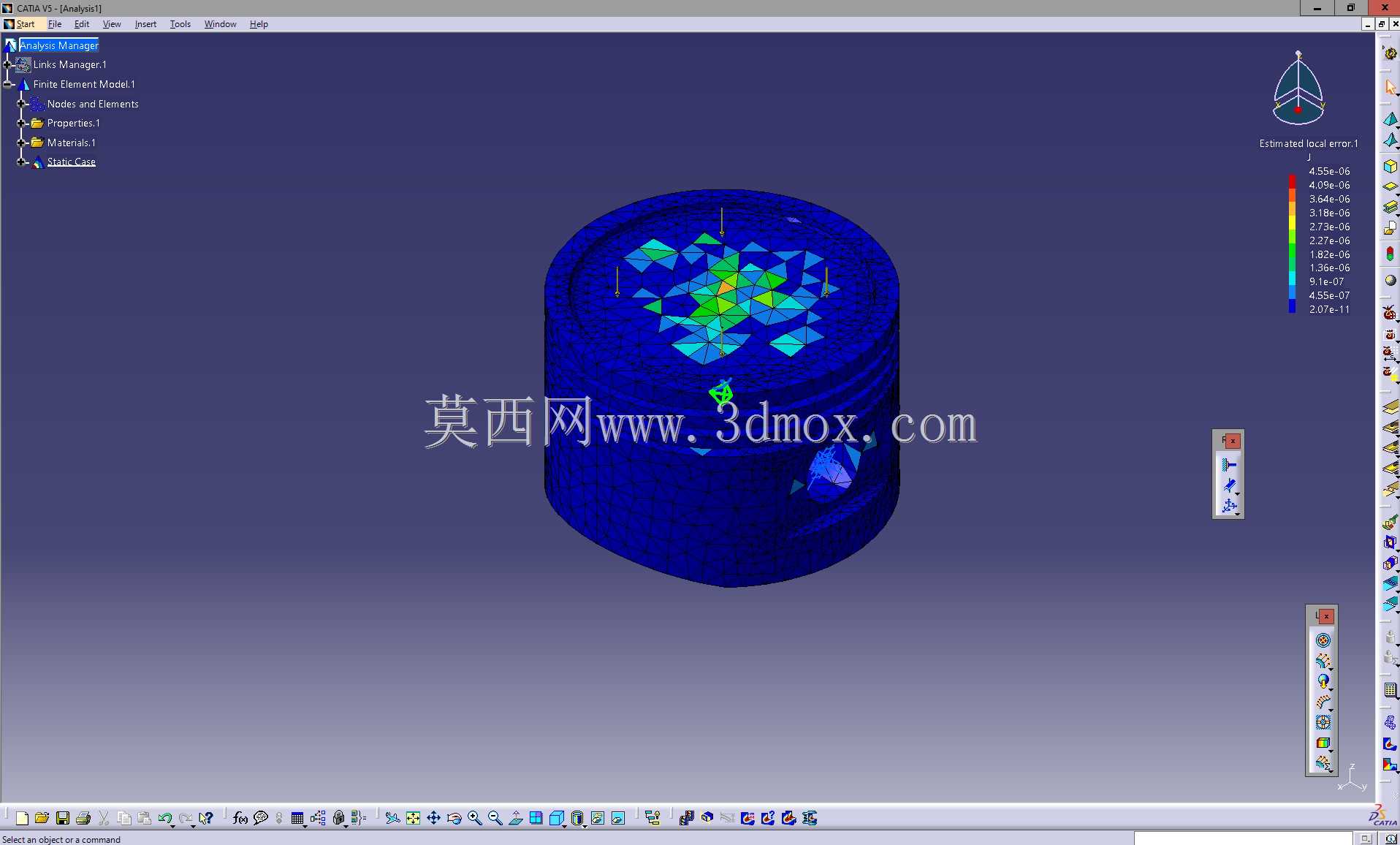

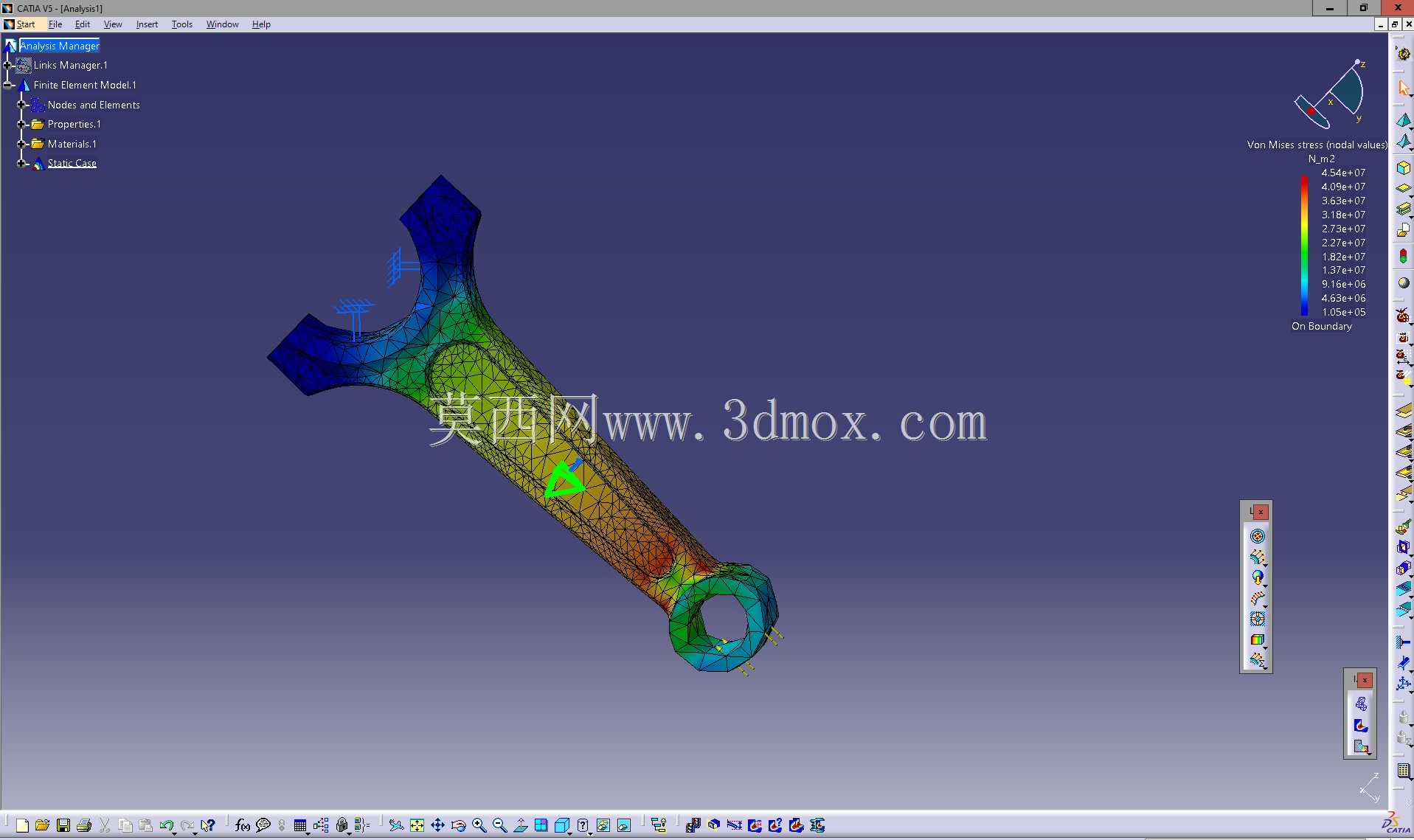

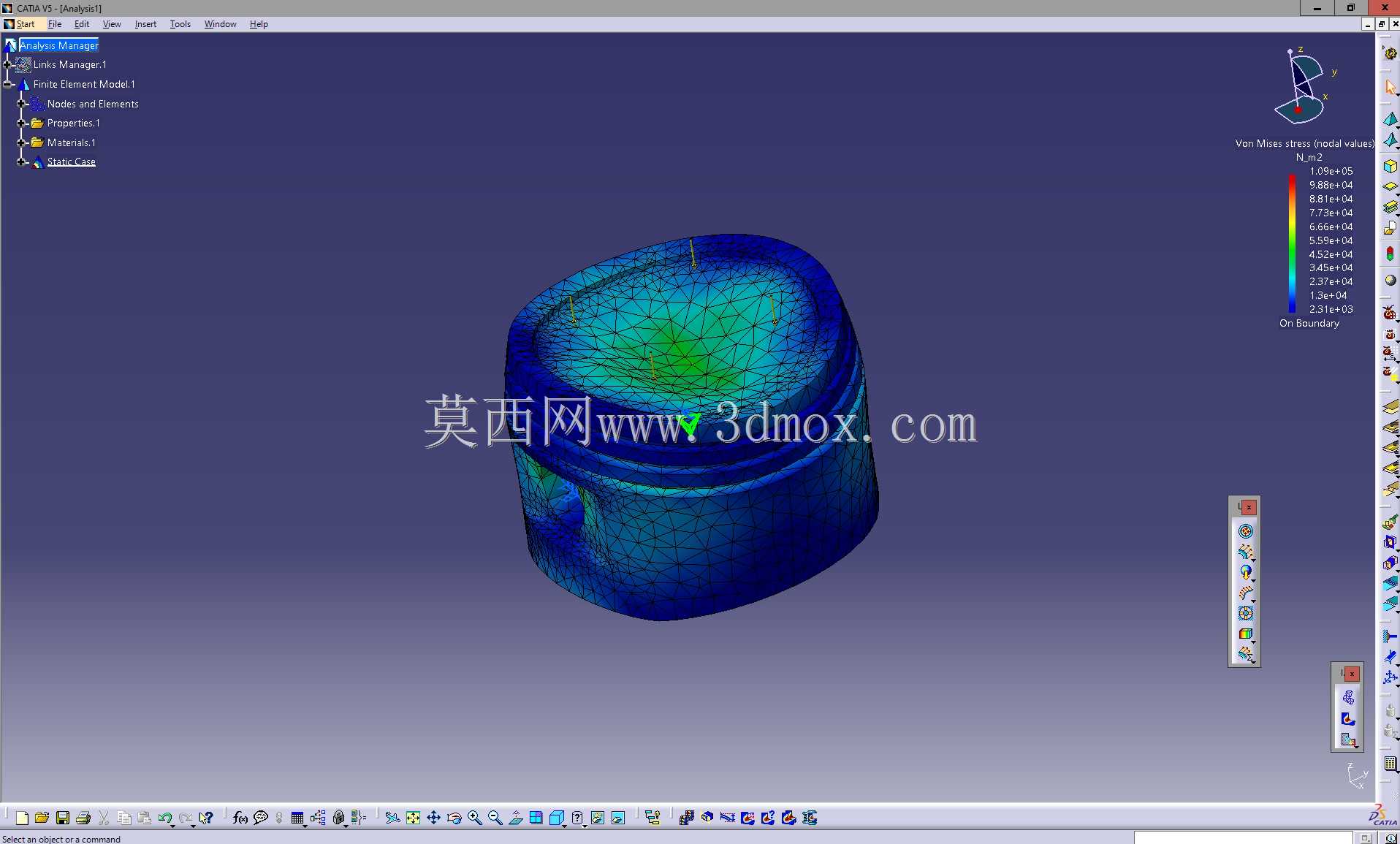

整套模型的设计思路完全遵循实际内燃机的工作逻辑搭建，没有做简化的运动副省略：缸体部分采用直列排布的四个缸筒安装位，每个缸筒内匹配对应的活塞组件，活塞通过活塞销与连杆小头连接，连杆大头则固定在曲轴的对应连杆轴颈上，相邻缸的连杆轴颈错开180度相位，保证四个缸的做功行程可以按顺序交替输出，避免动力输出出现过大的扭矩波动。曲轴的前端匹配了带轮结构，可通过皮带传动驱动前端的附属机构，后端则预留了动力输出法兰的安装边界，可直接对接离合器或者变速器输入轴，匹配不同的动力传输需求。

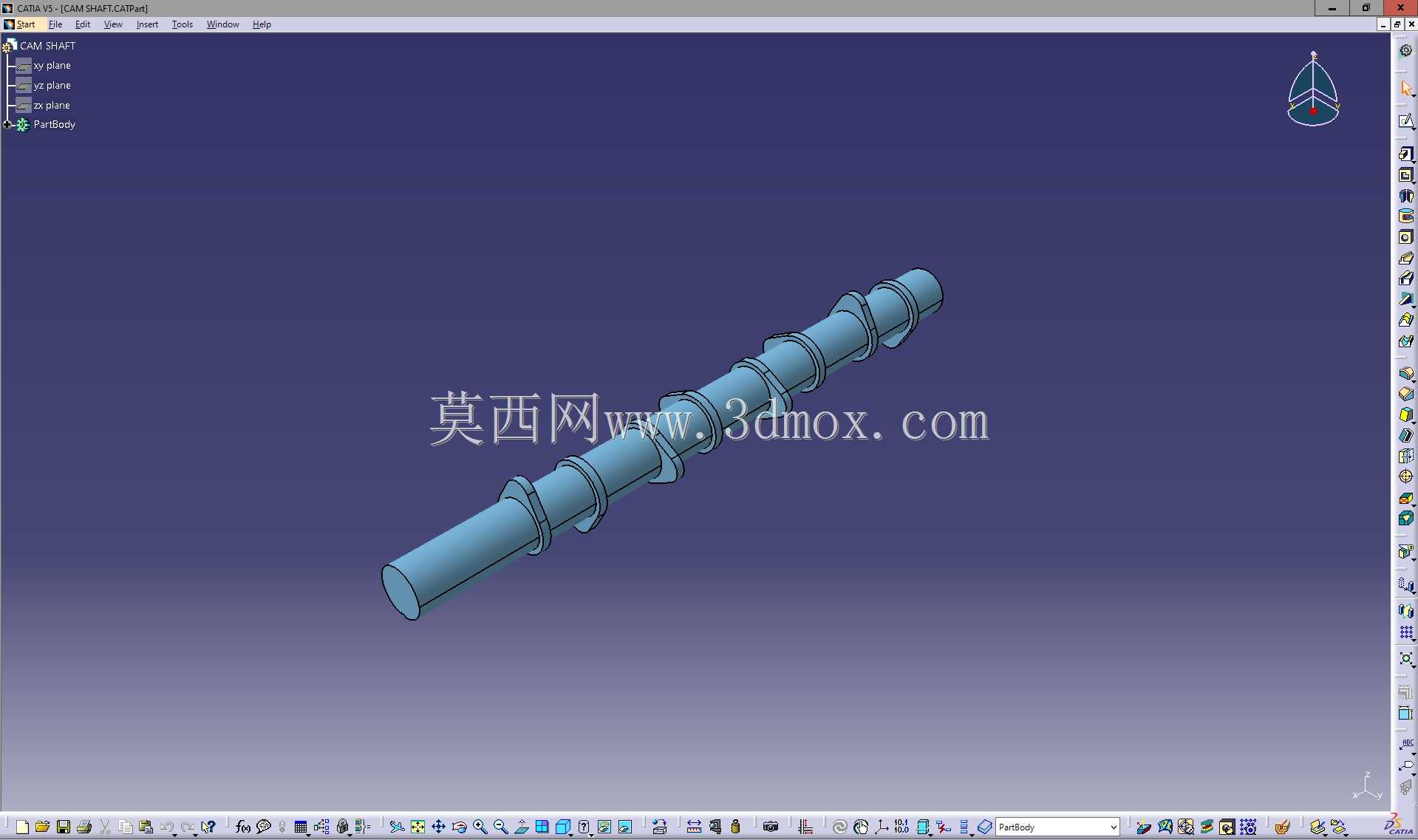

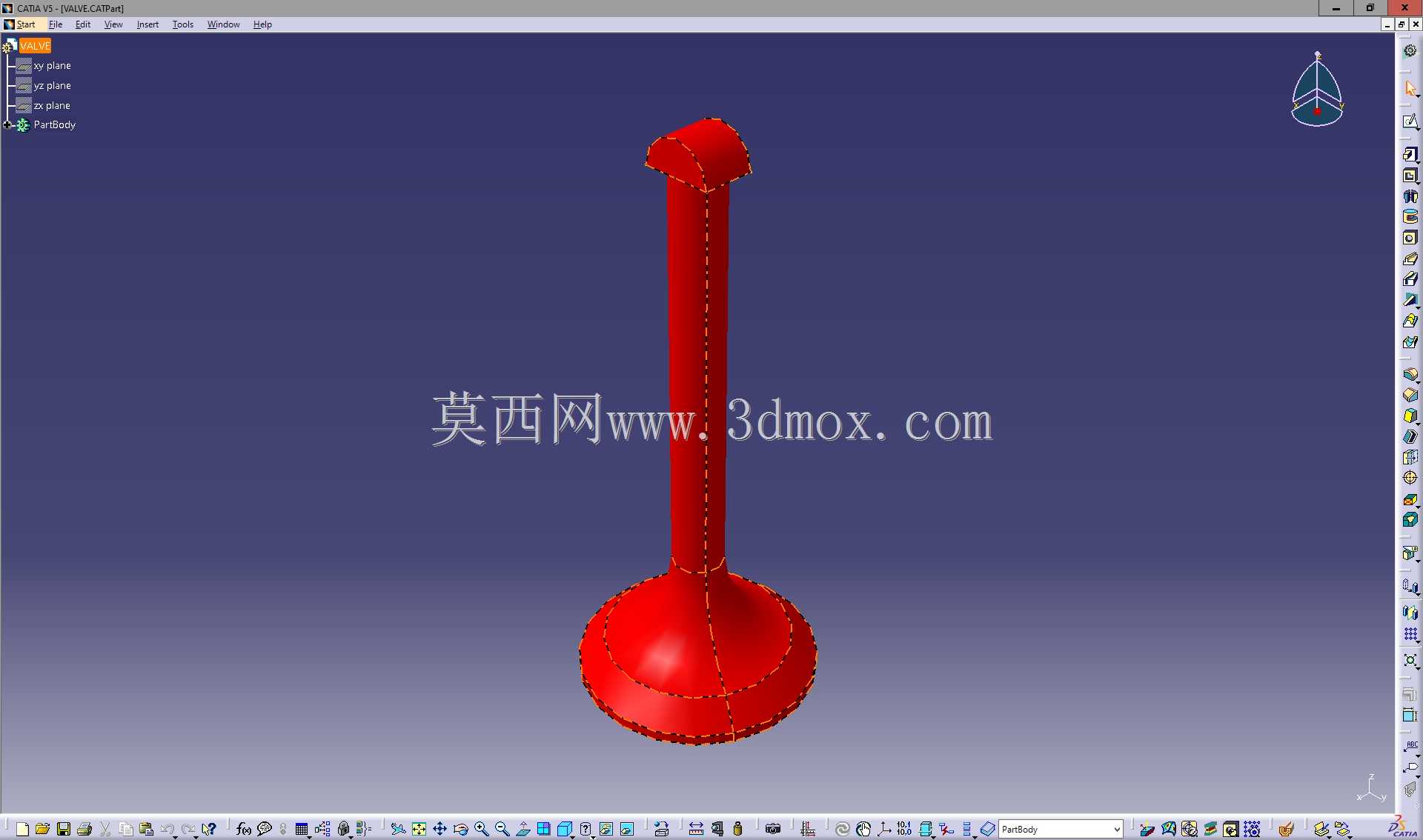

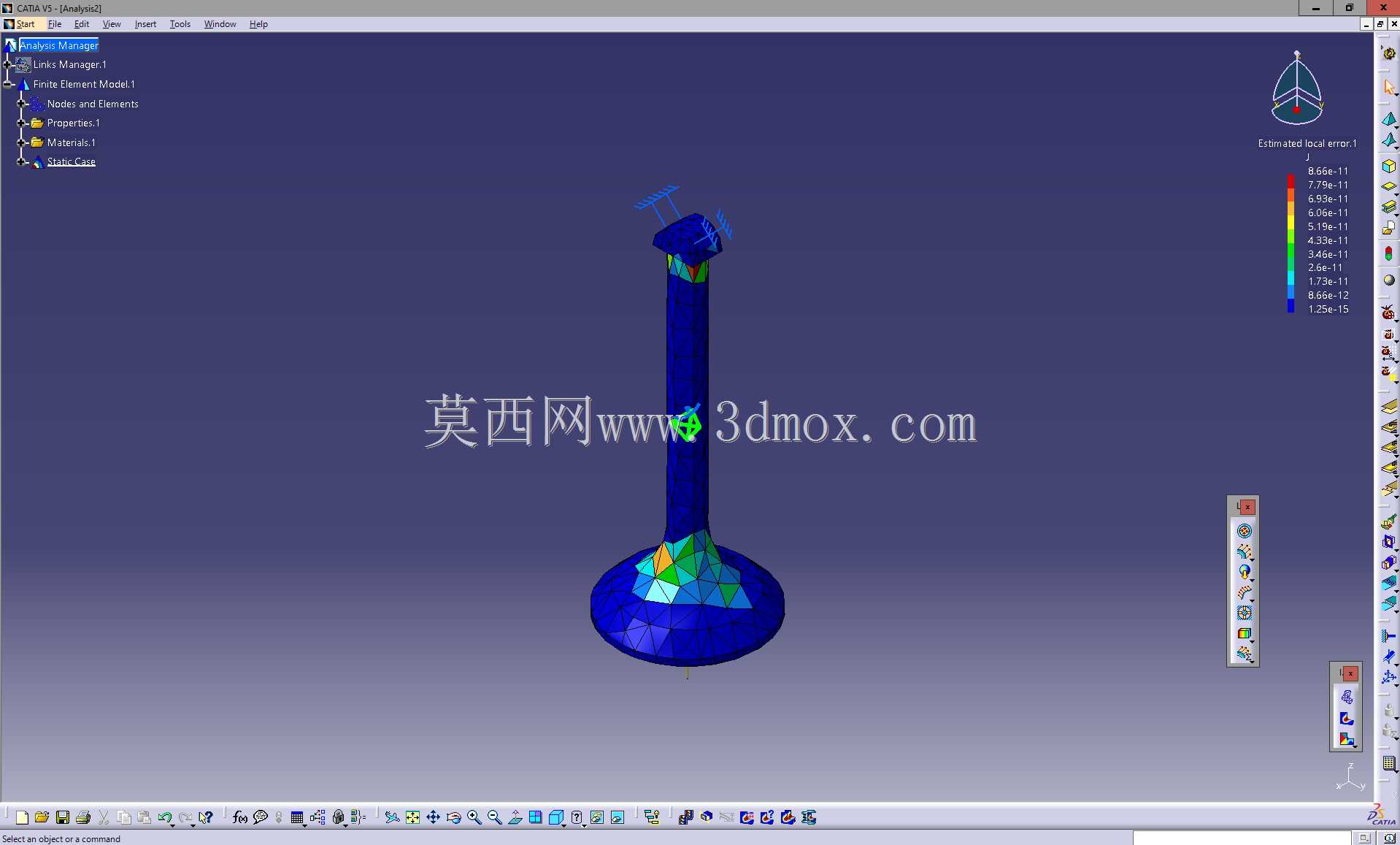

配气机构部分采用顶置气门的排布设计，凸轮轴通过挺柱、推杆驱动气门按配气相位定时开闭，每个缸对应进排气两个气门，气门弹簧的复位结构也做了完整还原，在做运动仿真时可以直观看到气门升程随曲轴转角的变化规律，校验配气相位是否与活塞运动行程匹配，避免出现气门碰撞活塞顶的设计失误。从安装边界来看，整套结构的缸体侧面预留了附件安装的凸台位置，可用于安装机油泵、水泵、发电机等附属部件，油底壳的安装面、缸盖的密封面都做了符合工程实际的法兰面设计，螺栓孔的排布也遵循均匀压紧的密封设计原则，不会出现密封面压力分布不均导致的漏油漏气问题。

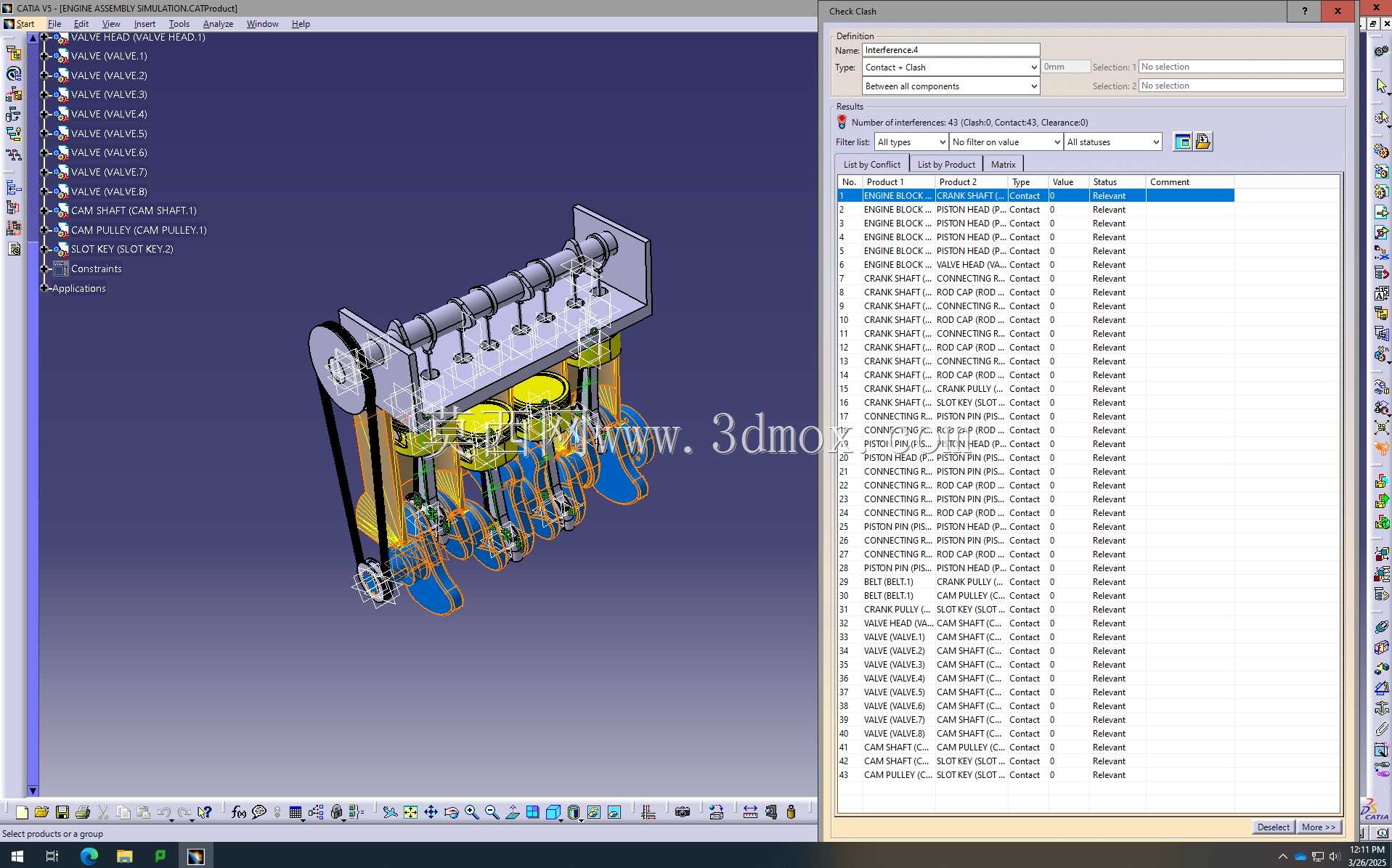

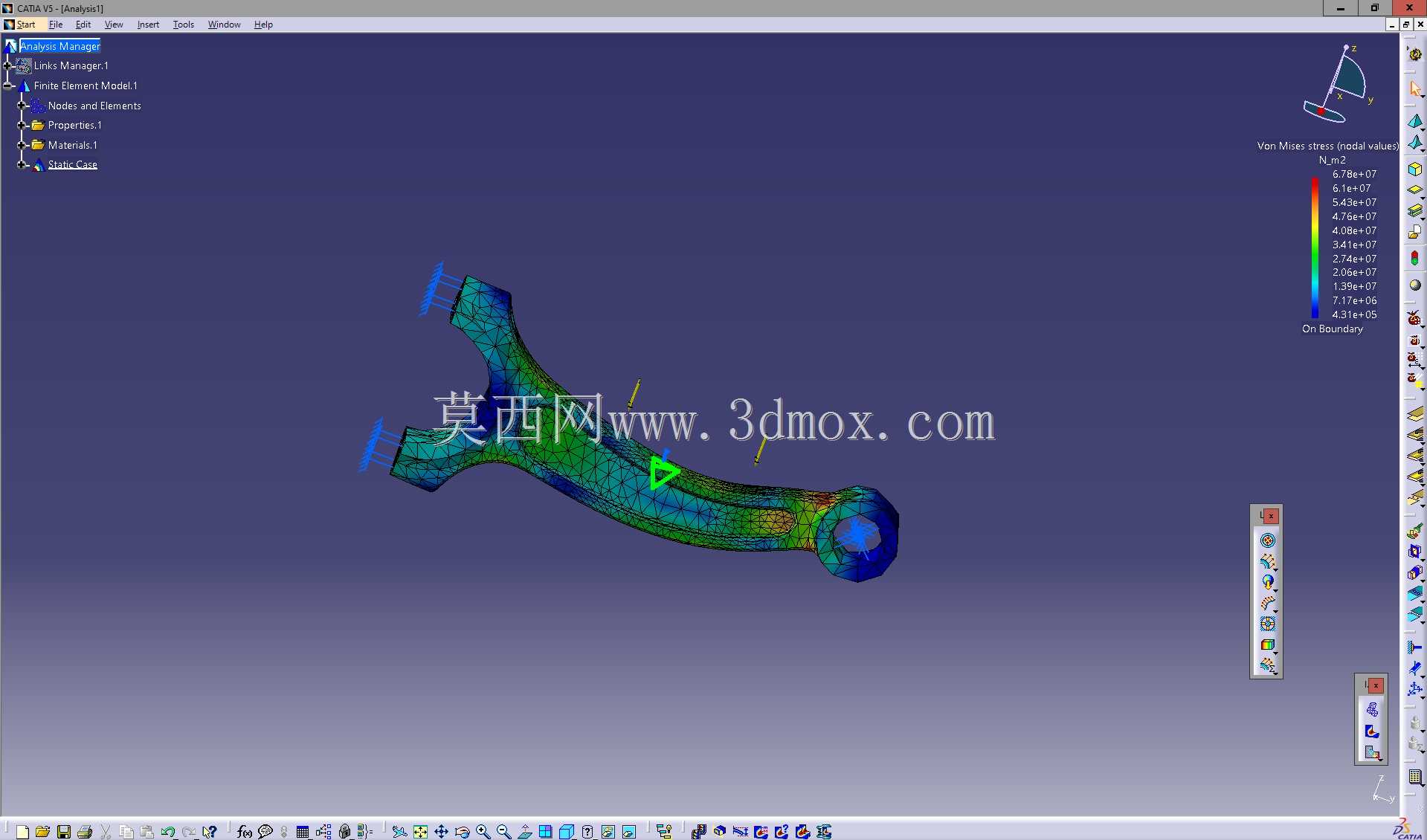

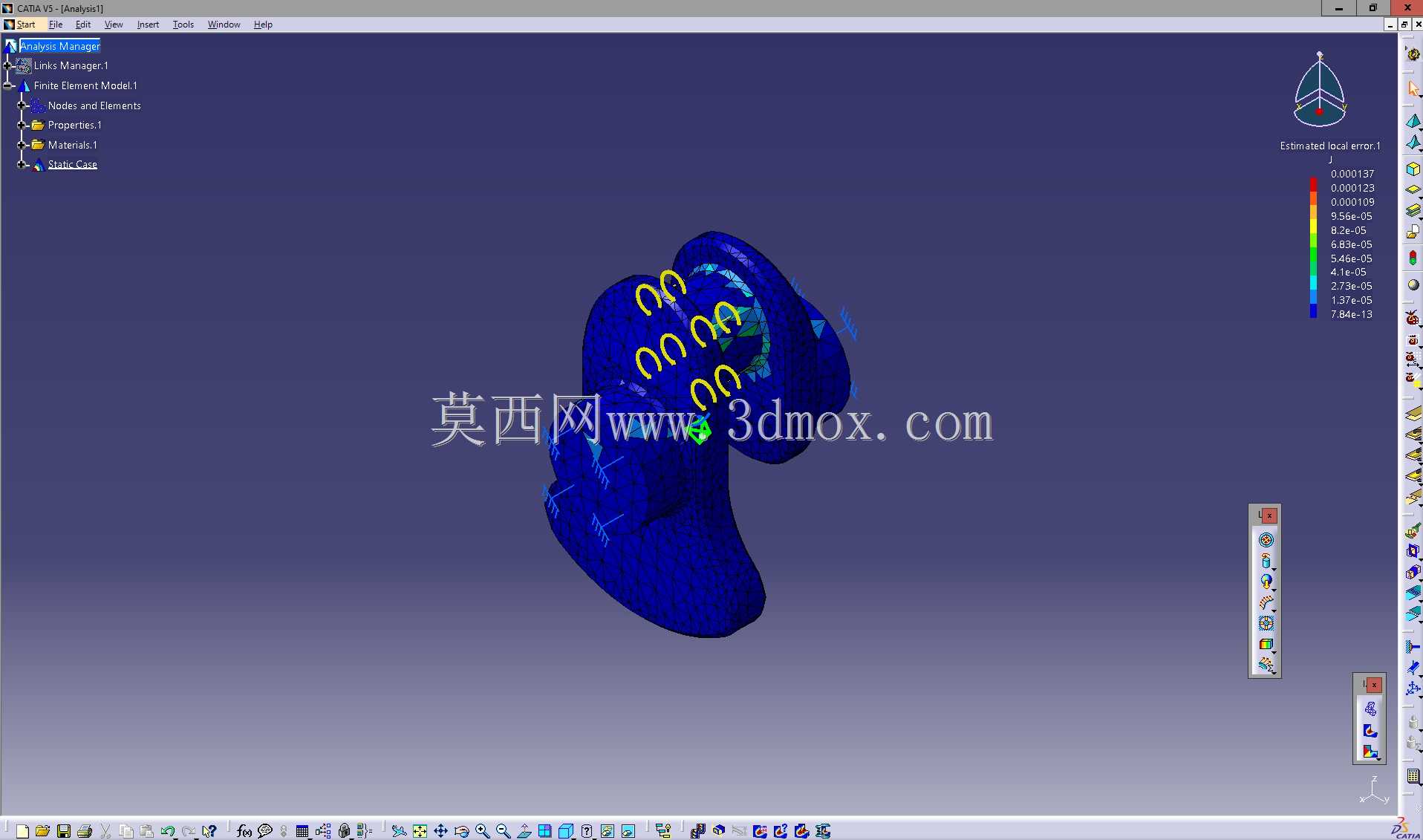

在实际的工程设计环节，这类完整的机构数模可以帮助设计人员快速校验运动件的行程间隙：比如活塞运行到上止点时与缸盖的燃烧室间隙、连杆摆动时与缸筒内壁的最小间隙、曲轴旋转时平衡块与缸体内部加强筋的间隙，这些间隙值如果在设计阶段没有校验到位，样机试制阶段就会出现运动干涉、零件磨损过快甚至机构卡滞的严重问题。同时这套数模也可用于教学场景的结构演示，让初学者直观理解四冲程发动机进气、压缩、做功、排气四个行程中，活塞、连杆、曲轴、气门各个部件的运动配合关系，比二维原理图的展示效果更具象，能快速建立对内燃机核心结构的空间认知。

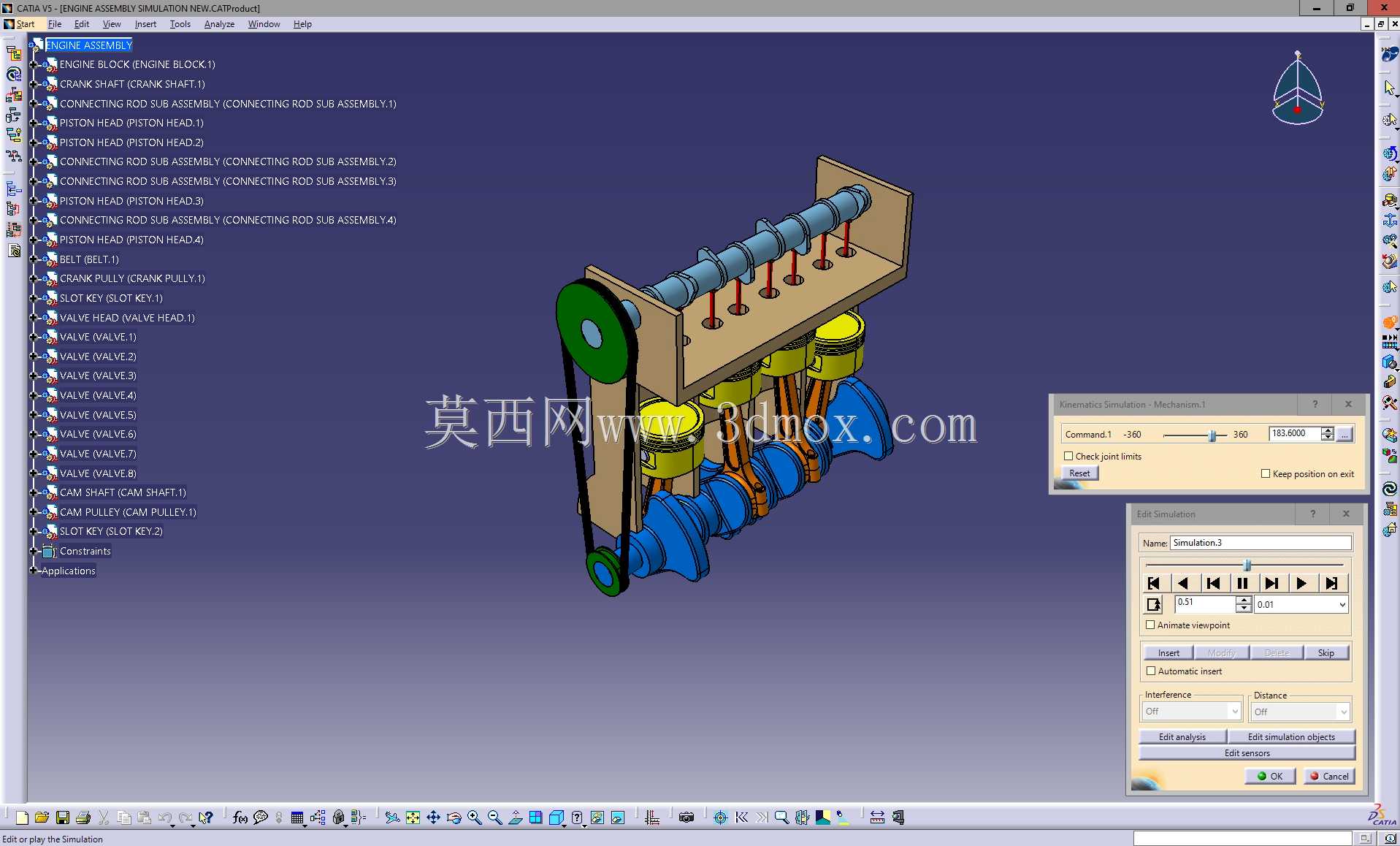

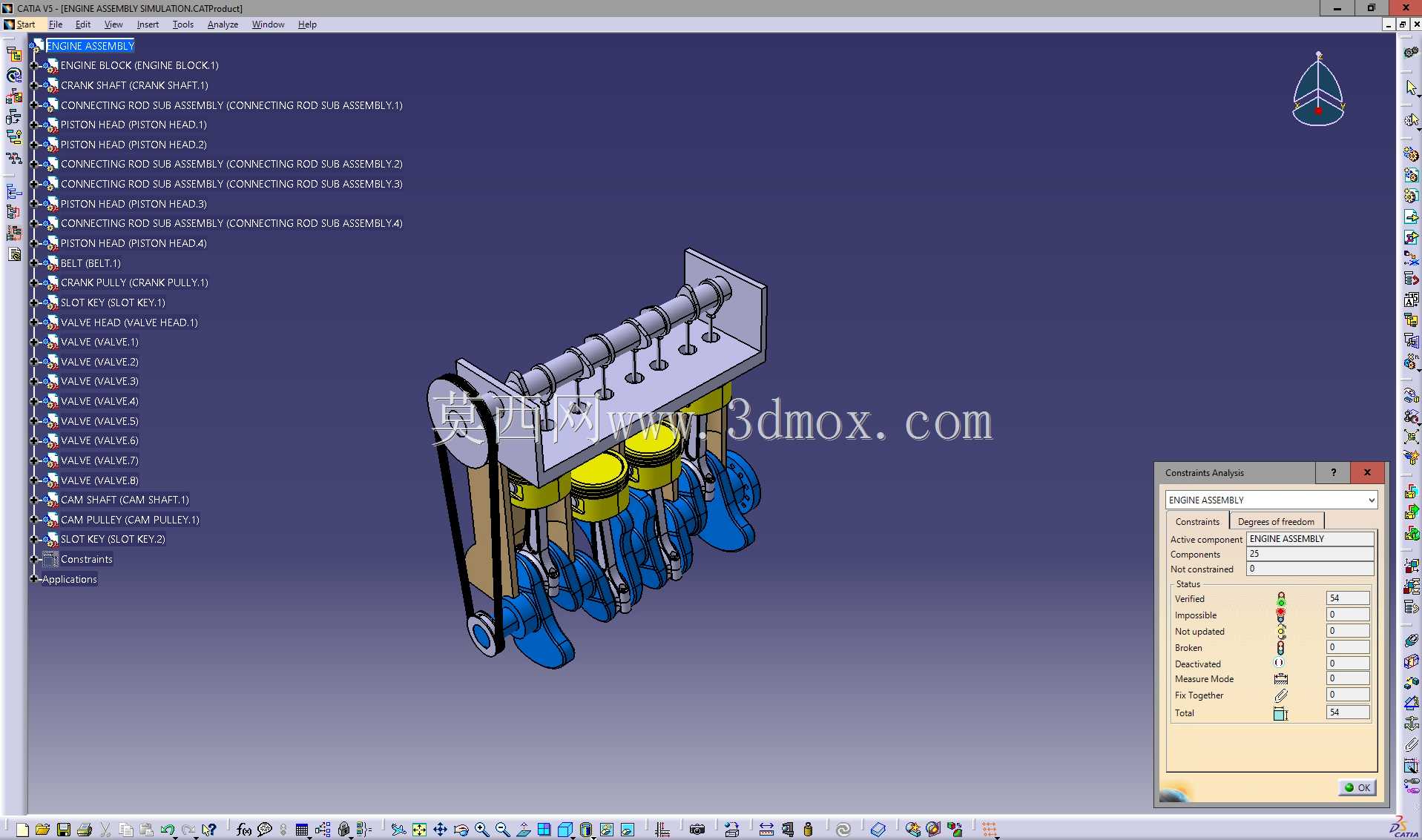

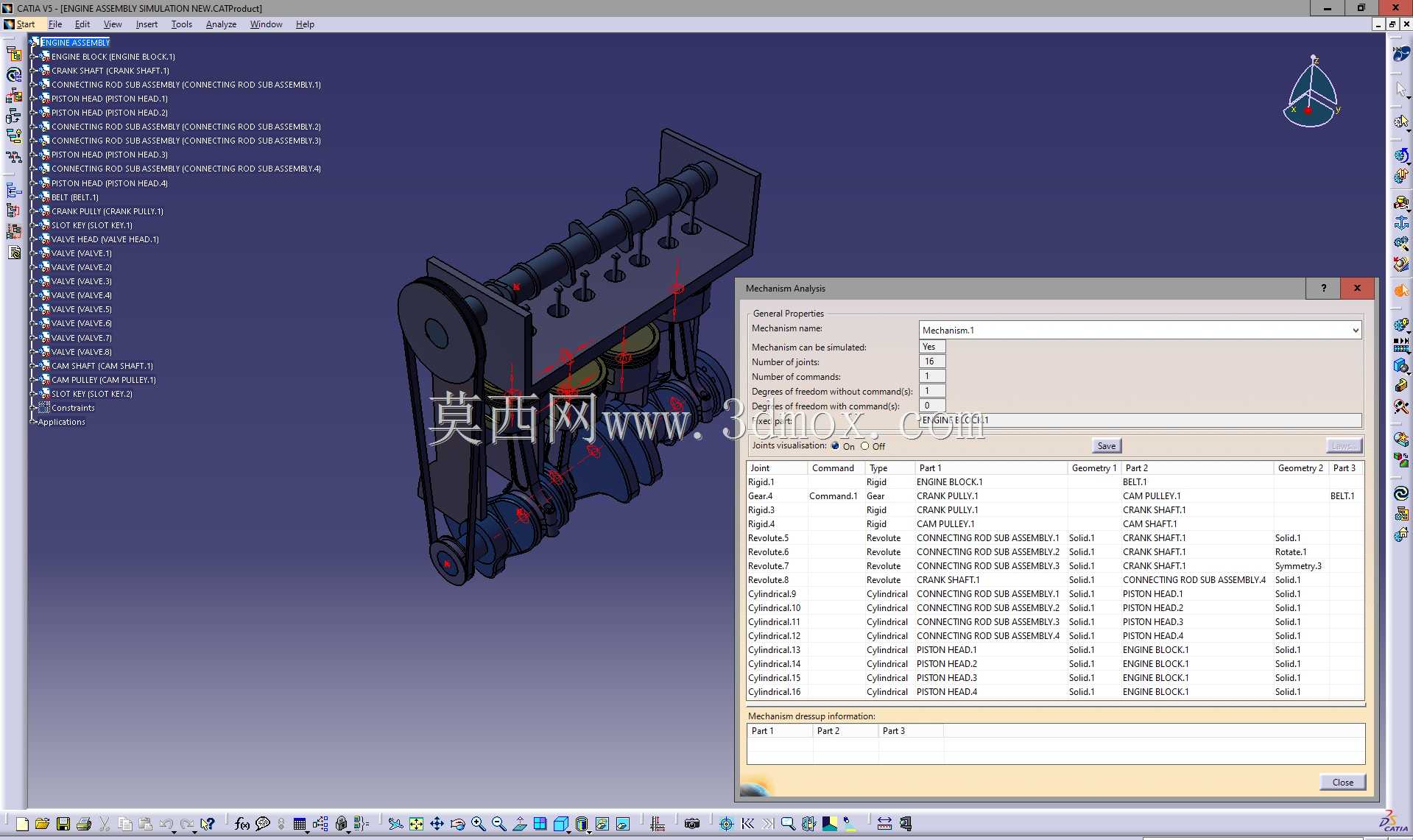

从结构特性来看，直列四缸的布局相比三缸结构有更好的自平衡特性，一阶、二阶振动的控制难度更低，不需要额外添加平衡轴就能达到不错的NVH表现，这也是其在民用动力领域长盛不衰的核心原因。模型中所有运动副的连接关系都按照实际装配约束设置，活塞与缸筒的移动副、连杆与活塞销曲轴销的转动副、曲轴与缸体主轴承座的转动副、气门与缸盖导管的移动副都做了准确的约束设置，导入动力学仿真软件后不需要重新做大量的约束调整，就能直接添加运动驱动做动态仿真，大幅缩短前期方案验证的建模周期。

外形尺寸方面，整套动力单元的长宽高边界符合中小排量直列四缸发动机的常规尺寸范围，缸心距的设置兼顾了结构强度和整机紧凑性，不会出现缸筒壁厚不足导致的强度问题，也不会因为缸心距过大导致整机宽度超标，影响整车机舱的布置空间。进气侧、排气侧的安装面都预留了足够的管路布置空间，不会出现进排气管路与周边附件干涉的问题，油底壳的深度也满足机油存储量的要求，同时不会过多占用整车的离地间隙，适配多数前置前驱、前置后驱车型的机舱布置需求。
