工业级橡筋定长裁切专用设备结构

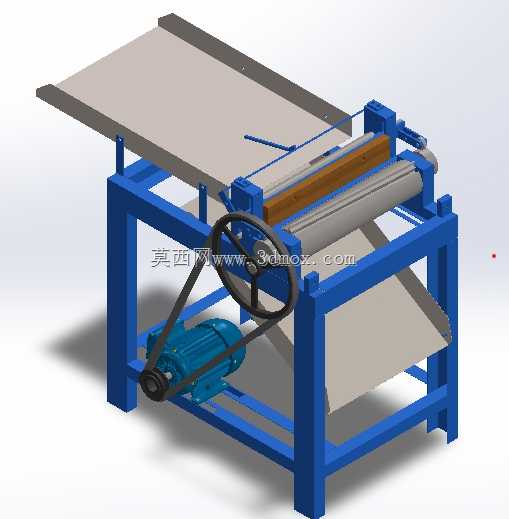

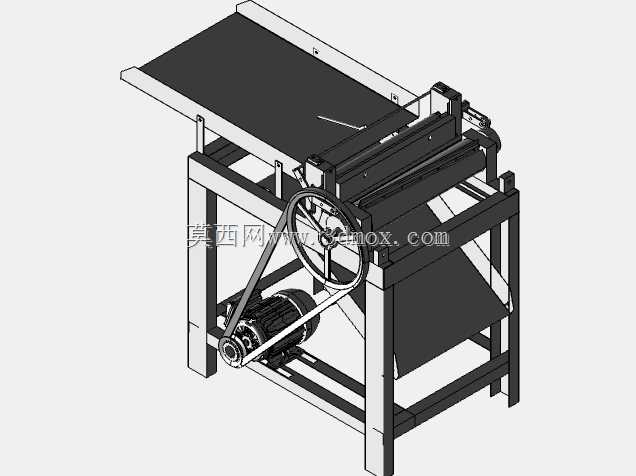

　　这款橡筋裁切设备主要面向橡筋制品加工、包装辅料裁切、弹性带料分切等生产场景，针对传统手工裁切橡筋效率低、切口不齐、长度误差大的痛点设计，可适配不同厚度、不同宽度的片状橡筋、弹性橡胶带、薄胶皮类物料的定长裁切作业，在文具橡筋生产、包装捆扎带加工、劳保用品弹性辅料裁切等车间场景中可直接对接前端放料架使用，替代人工完成连续裁切工序。设备整体采用方管焊接机架作为承载主体，底部框架做了交叉加强筋设计，可抵消电机运转、裁切动作带来的振动，安装时只需将机架底部调平固定在硬化车间地面即可，无需额外做混凝土基础，整体占地长度约1.2米、宽度约0.7米、高度约1.1米，进料端延伸的导料板伸出机架约0.4米，出料端导板伸出约0.3米，现场布局时需预留前后各0.5米的操作与物料堆放空间，机架支脚预留了M16的膨胀螺栓安装孔，可直接与地面固定，避免长期运行出现位移。

　　从功能结构来看，设备分为进料导向、辊轴输送、裁切执行、动力传动四个核心单元，进料端的倾斜导料板两侧设置了可调挡边，可根据橡筋带的宽度手动调整挡边间距，避免送料过程中出现带料偏移、跑偏的问题，导料板表面做了镀锌光滑处理，减少橡筋送料过程中的摩擦阻力，不会刮伤橡筋表面。输送单元采用上下对压的橡胶包覆辊轴，下辊为主动辊，通过皮带与电机输出端连接，上辊为可调压的从动辊，两端设置了弹簧压紧机构，可根据橡筋的厚度调整压紧力，既保证送料时辊轴与橡筋之间有足够摩擦力不打滑，又不会因为压力过大压伤橡筋弹性层，辊轴的进给长度通过手轮调节机构控制，转动手轮可调整传动比，进而设定单次送料的长度，适配不同裁切长度的生产需求，手轮旁设置了刻度盘，可直接读取送料长度参数，调整时无需反复试切校准。

　　裁切单元位于辊轴出料侧，采用固定下刀与往复上刀的剪切结构，上刀的动作通过辊轴端的凸轮机构驱动，每完成一次定长送料，凸轮带动上刀完成一次下压裁切动作，切口整齐无毛刺，不会出现橡筋粘连、扯断的问题，刀座位置预留了调整间隙，长期使用刀刃磨损后可调整上下刀的贴合间隙，延长刀具使用寿命。动力单元采用标准三相异步电机安装在机架下部的电机安装板上，电机板开有长条形调节孔，可调整电机位置来张紧传动皮带，日常维护时无需拆解其他结构即可更换皮带，电机与主动辊、凸轮机构之间采用三角带传动，传动平稳噪音小，遇到卡料时皮带可打滑过载保护，避免烧坏电机或损坏传动部件。

　　设计过程中优先考虑了一线操作的实用性，所有调节部位都设置在设备正面操作人员伸手可及的位置，无需探身到设备内侧即可完成挡边调整、压紧力调节、送料长度设定、刀具间隙调整等操作，设备的传动部位都设置了安全防护罩，皮带轮、齿轮等旋转部件完全封闭，避免操作时衣物、手套卷入造成安全隐患。出料端的倾斜导板直接对接物料收集箱，裁切完成的橡筋段可顺着导板自动滑入收集容器，无需人工额外接料，减少操作人员的劳动强度。机架整体做了蓝色喷塑处理，防锈耐油污，适合车间多尘、有少量油污的生产环境，日常清理只需用抹布擦拭表面即可，辊轴表面的橡胶层采用耐油耐磨橡胶材质，长期接触橡筋表面的脱模剂、滑石粉也不会出现老化开裂的问题。从结构建模的角度来看，这款设备的所有零件都采用参数化建模，方管机架的焊缝、安装孔位都做了1:1还原，辊轴的轴承安装位、手轮的传动齿轮副、凸轮的轮廓曲线都完全按照实际加工尺寸绘制，可直接导出工程图用于生产加工，也可作为同类弹性带料裁切设备的设计参考模板，针对不同物料特性调整辊轴压力、裁切刀角度、送料速度即可适配更多类型的薄型弹性带材裁切需求。
