OctoFrost单体式IQF速冻设备结构设计

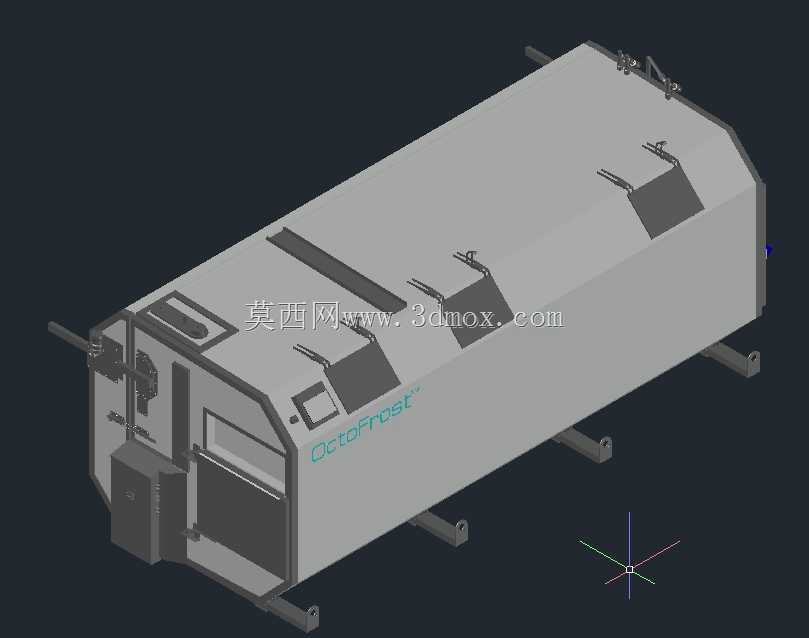

　　在生鲜食品加工的速冻工段，单体快速冻结（IQF）设备是决定产品最终品质的核心装备，这款OctoFrost 62 RH机型针对颗粒状、小块状生鲜物料的连续化速冻需求设计，可覆盖果蔬切丁、海鲜小块、调理肉制品等多类物料的加工场景，相比传统隧道式速冻设备，其在物料粘连控制、冻结均匀性、空间利用率上做了针对性的结构优化。从三维模型呈现的结构来看，设备整体采用卧式长舱体布局，主体框架采用型钢焊接成型后外敷保温夹芯板，舱体底部设置可调式支撑脚，可适配车间地面的水平度偏差，安装时需预留舱体侧面检修门的开启空间、端部进出料输送机构的对接空间，以及顶部制冷管线、电气走线的排布空间，整体安装边界需结合车间物料流向规划，避免后续运维时出现操作空间不足的问题。设备的核心冻结舱内部设置多层网带输送结构，物料从端部进料口进入后，随网带在舱内完成匀速输送过程中，通过低温气流的垂直冲击实现快速冻结，舱体侧面设置的多组快开检修门，可方便操作人员定期清理舱内积霜、检查网带张紧度，同时也便于对内部的气流分配组件进行维护调整。舱体端部集成的电气控制舱采用独立密封结构，与冻结舱做隔热隔断处理，避免低温环境导致电气元件结露失效，控制舱面板上设置人机交互界面与操作按钮，可直接对接车间的集中控制系统，实现冻结温度、网带输送速度、风机转速等参数的联动调节。

　　从设计思路上看，这款设备的舱体外形做了斜切边角处理，并非简单的直角方舱结构，这种设计一方面可以优化舱内气流的循环路径，减少舱内的气流死角，让低温气流可以更均匀地覆盖网带上的物料层，避免出现局部物料冻结不充分的问题；另一方面斜切结构也可以减少舱体保温层的冷量损耗，同时降低设备整体的视觉厚重感，便于车间内的布局排布。设备顶部设置的多组快开式舱盖，可在设备深度维护时开启，方便操作人员进入舱内进行全面清洁与部件更换，舱盖与舱体之间采用耐低温密封胶条做密封处理，配合压紧锁扣可保证舱内的低温环境不会出现冷量泄漏。

　　在实际生产应用中，这类IQF速冻设备可对接前端的物料预处理生产线，以及后端的包装、冷链存储环节，实现连续化的生产作业，相比传统的柜式速冻设备，其连续化作业的产能更高，且冻结过程中物料处于动态输送状态，可有效避免颗粒物料之间的粘连，保证单体物料的完整性，尤其适合蓝莓、虾仁、鸡丁这类对产品形态要求较高的物料加工。设备底部的支撑结构采用可调式地脚设计，可根据车间地面的实际平整度进行高度调节，保证设备整体处于水平状态，避免网带运行过程中出现跑偏的问题，支撑脚与地面之间可加装减震垫，降低设备运行时风机、输送机构产生的振动传递，减少车间内的噪音影响。

　　从三维建模的细节来看，设备的外部管线接口都做了标准化的法兰设计，可快速对接车间的制冷系统、压缩空气系统以及电气管线，减少现场安装的施工周期，舱体外部的标识位置也做了预留，可根据实际需求张贴设备参数、安全警示等标识，符合食品加工车间的设备管理规范。在设备选型适配时，需结合实际产能需求匹配对应的网带宽度与舱体长度，同时根据加工物料的特性调整气流分配的角度与风速，比如针对密度较大的海鲜物料可适当提高风速，针对质地较软的果蔬物料则需降低风速避免物料被气流吹飞，这款62 RH机型的舱体长度适配中等规模的食品加工生产线，可满足多数中小产能的速冻加工需求，且整体结构紧凑，相比同产能的传统隧道速冻设备占用的车间空间更小，更适合车间面积有限的加工企业使用。
