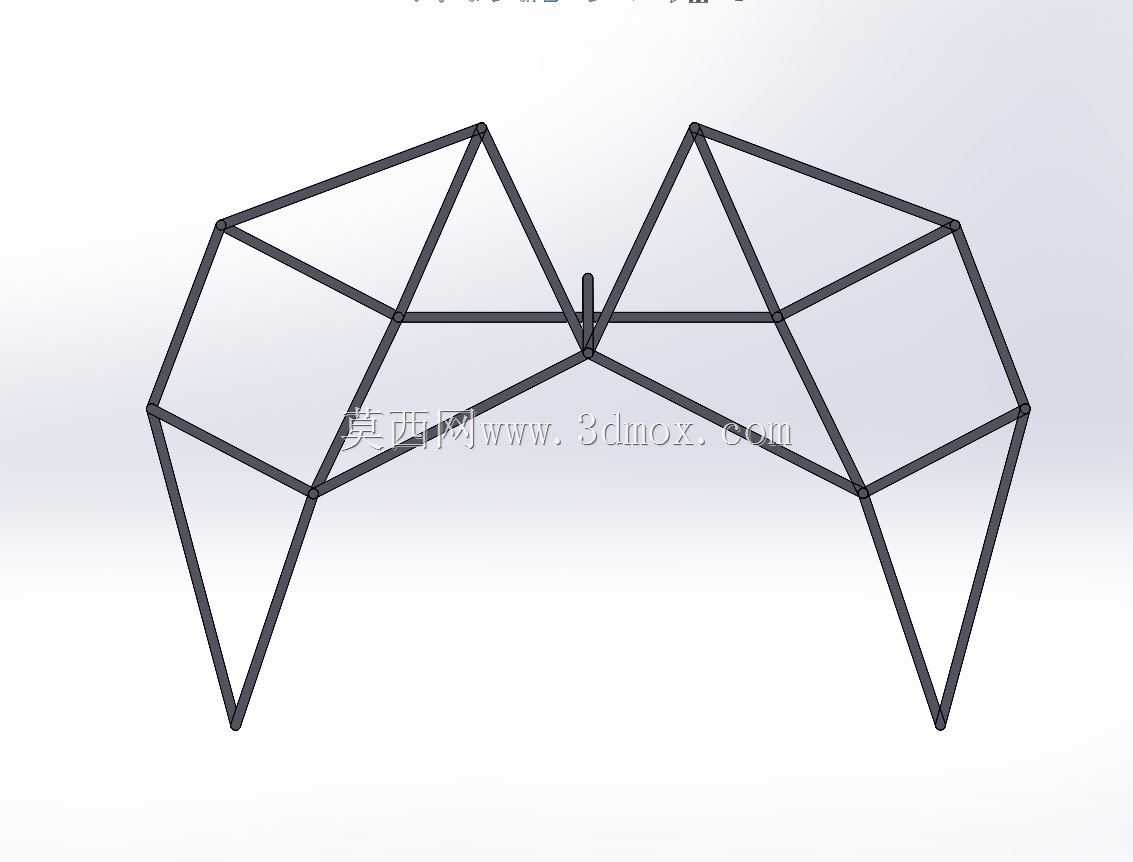

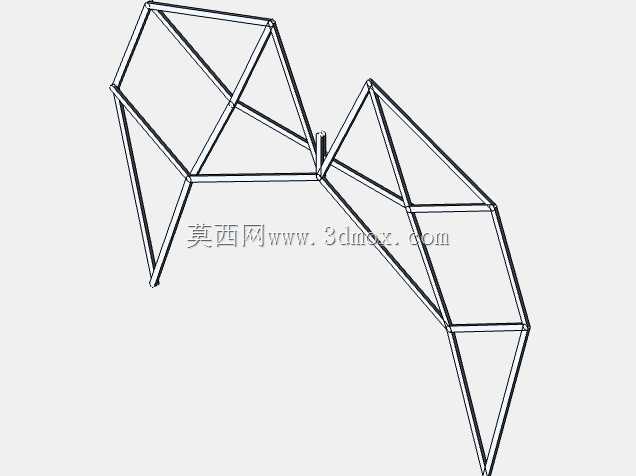

单平面仿生连杆步行机构运动结构

这套单平面连杆步行结构，核心是复刻经典仿生步行足的运动轨迹逻辑，在平面维度内完成整套步行动作的力传递与轨迹输出，没有多余的空间自由度，所有铰接点的运动轨迹都被约束在同一平面内，大幅降低了加工装配的公差要求。从实际应用场景来看，这类结构最适合低速重载的平面行走类载具，比如厂区内的短途物料转运步行平台、滩涂浅滩区域的勘探行走装置，相比轮式结构，它对非平整硬质地面的适应能力更强，每个运动周期内足部与地面的接触是面接触而非轮式的线接触，在松软泥泞地面的下陷量更小，不会出现轮式结构常见的打滑陷车问题。

设计思路上没有采用复杂的多自由度耦合方案，而是通过固定长度的连杆铰接，将单一曲柄的连续旋转运动，直接转化为足部的类步行往复轨迹，整套机构只有一个动力输入点，不需要额外的控制单元去协调多个关节的动作，只要给曲柄输入恒定转速，就能输出稳定的步行动作，这种设计的可靠性极高，在户外无维护的场景下长期运行，故障点仅集中在铰接销轴处，日常维护只需要定期检查销轴的磨损量、补充润滑脂即可。

从功能特性来看，整套连杆组的铰接点全部采用等强度设计，每根连杆的受力都经过运动学仿真校核，在曲柄旋转一周的过程中，各连杆的最大拉压应力都控制在材料许用应力的60%以内，不会出现局部应力集中导致的连杆变形或断裂。足部的运动轨迹经过反复优化，在支撑相阶段足部的轨迹接近水平直线，保证承载时平台不会出现上下起伏的颠簸，在摆动相阶段足部会抬升到足够的离地高度，跨越地面常见的碎石、浅坑等障碍，不会出现剐蹭地面的情况。

安装边界方面，整套机构的左右对称平面为安装基准面，曲柄的输入轴端预留标准键槽连接位，可以直接匹配常规的减速电机输出轴，不需要额外设计转接法兰。所有铰接销轴的端部都设计有卡簧槽，装配时用轴用卡簧就能完成轴向定位，不需要额外的锁紧螺母或定位销，装配工序简单，适合批量生产时的快速组装。整套结构的厚度方向尺寸非常紧凑，所有连杆都布置在同一平面内，横向安装空间只需要预留出连杆最大摆幅的余量即可，不会占用过多的载具内部空间，载具的承载平台可以直接固定在机构上部的固定铰接点位置，不需要额外设计悬架连接结构。

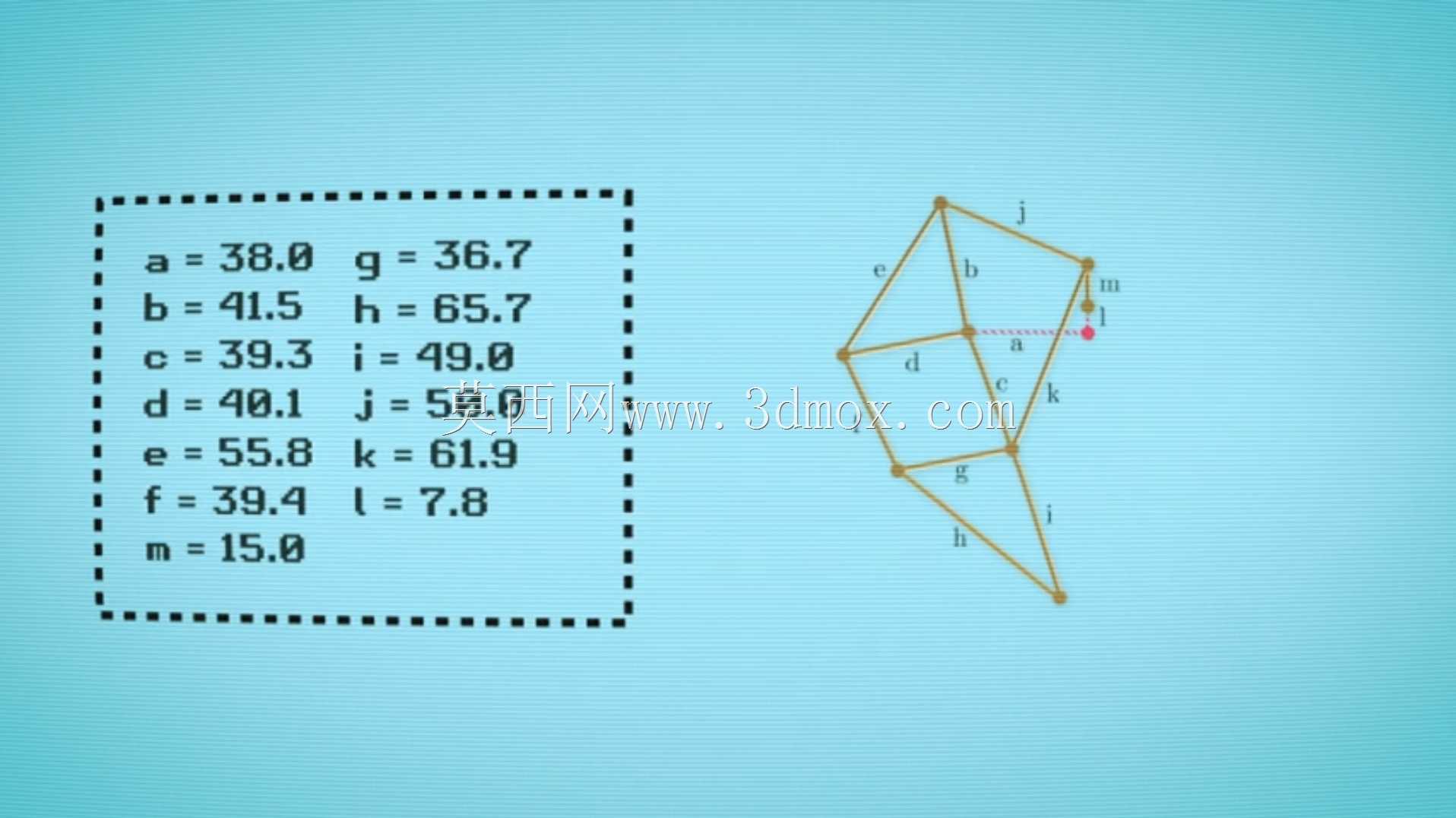

在实际选型适配时，可以根据载具的额定承载重量，等比例缩放整套连杆的长度尺寸，缩放过程中不需要调整各连杆之间的长度比例，就能保持原有的运动轨迹不变，这种线性缩放的特性让这套结构可以适配从几十公斤的小型勘探机器人到数吨重的重型转运平台的不同需求。铰接点的轴套可以根据使用场景选择不同材质，在干燥无尘的厂区环境可以用铜基自润滑轴套，在潮湿有腐蚀的户外环境可以换成工程塑料轴套，不需要改动连杆的铰接孔尺寸就能完成替换。另外这套结构的运动过程中没有急回特性，曲柄的输入扭矩波动非常小，匹配动力时不需要选择大余量的电机，只要按照满载时的平均扭矩选型即可，能有效降低动力部分的成本和重量。
