汽车传动系统差速齿轮箱结构设计

在整车底盘传动系统的布局中，差速齿轮箱是驱动桥核心的动力传递部件，主要布置在左右驱动轮之间的桥壳内部，承担着将主减速器传来的扭矩拆分传递给两侧半轴的核心作用，同时允许两侧车轮以不同转速转动，满足车辆转弯、不平路面行驶时的车轮滚动差速需求，避免轮胎拖滑磨损，保障行驶平顺性与操控稳定性。

从实际应用场景来看，不管是前置前驱、前置后驱还是四驱车型，驱动桥位置都需要匹配对应的差速齿轮箱结构，日常行驶中车辆过弯时，内侧车轮行驶轨迹半径小于外侧车轮，若两侧车轮刚性连接同速转动，必然出现内侧车轮打滑、外侧车轮拖滑的情况，不仅会加剧轮胎异常磨损，还会增大转向阻力，甚至引发行驶跑偏、转向失控的风险，差速齿轮箱的存在就是通过行星齿轮的自转与公转配合，自动调节两侧半轴的输出转速，匹配不同的行驶工况需求。在非铺装路面、泥泞路面行驶时，差速结构也能根据两侧车轮的附着阻力差异，动态调整动力分配，减少单侧车轮打滑时的动力流失，提升车辆通过性。

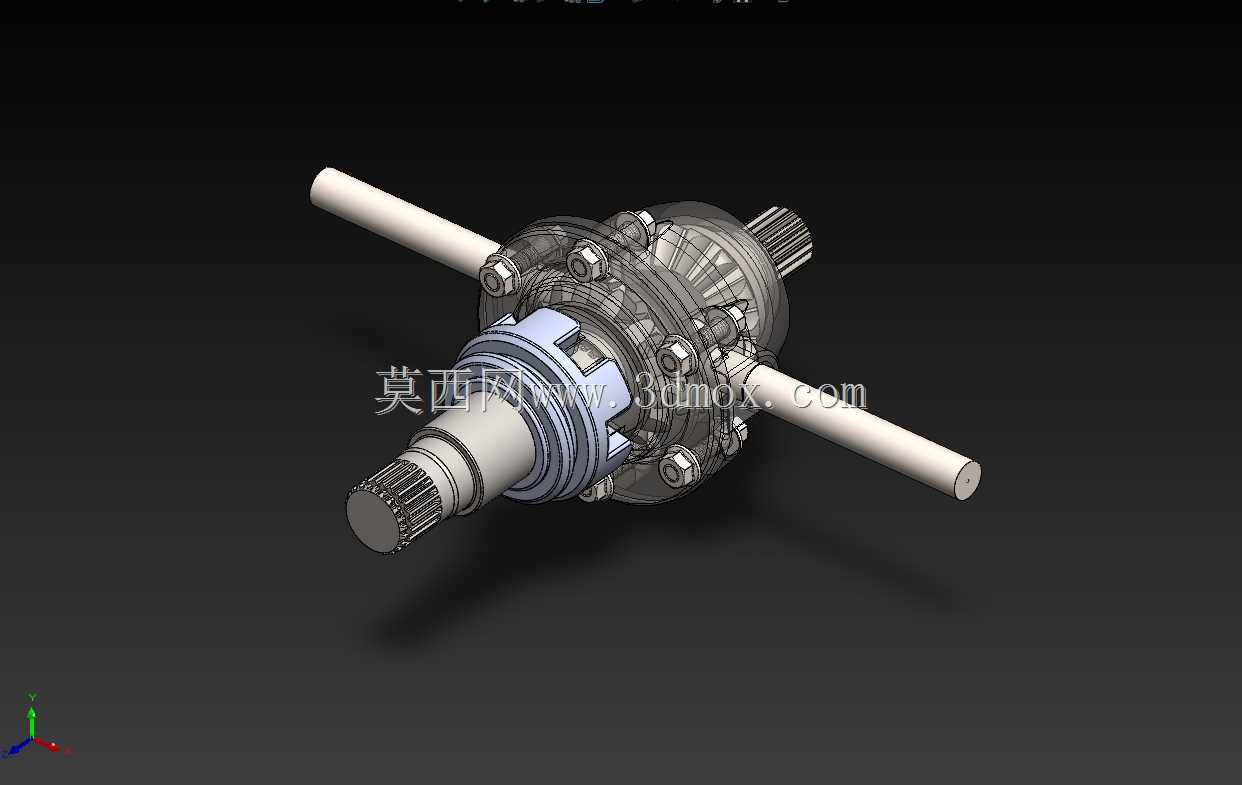

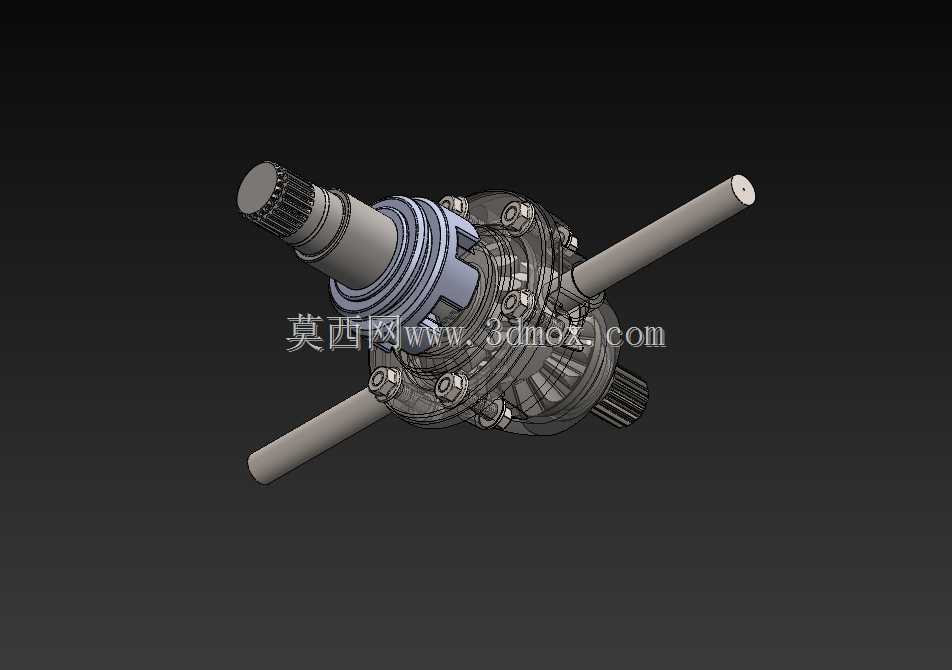

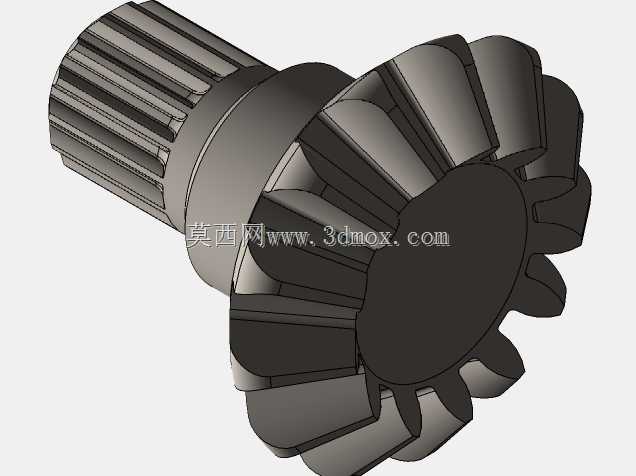

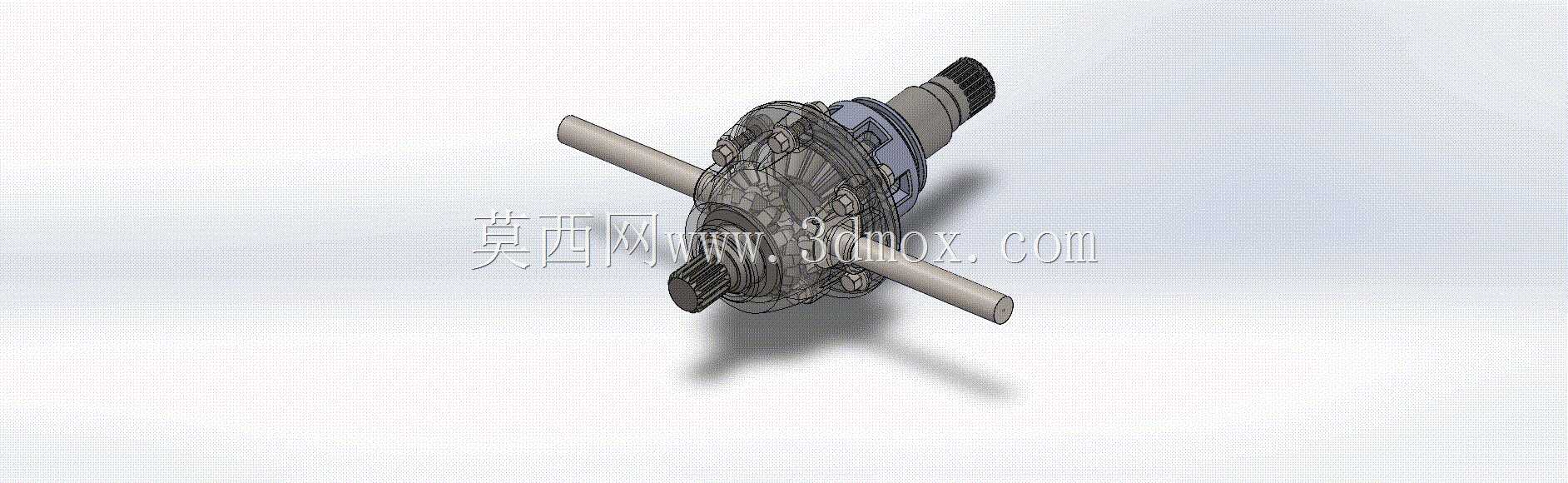

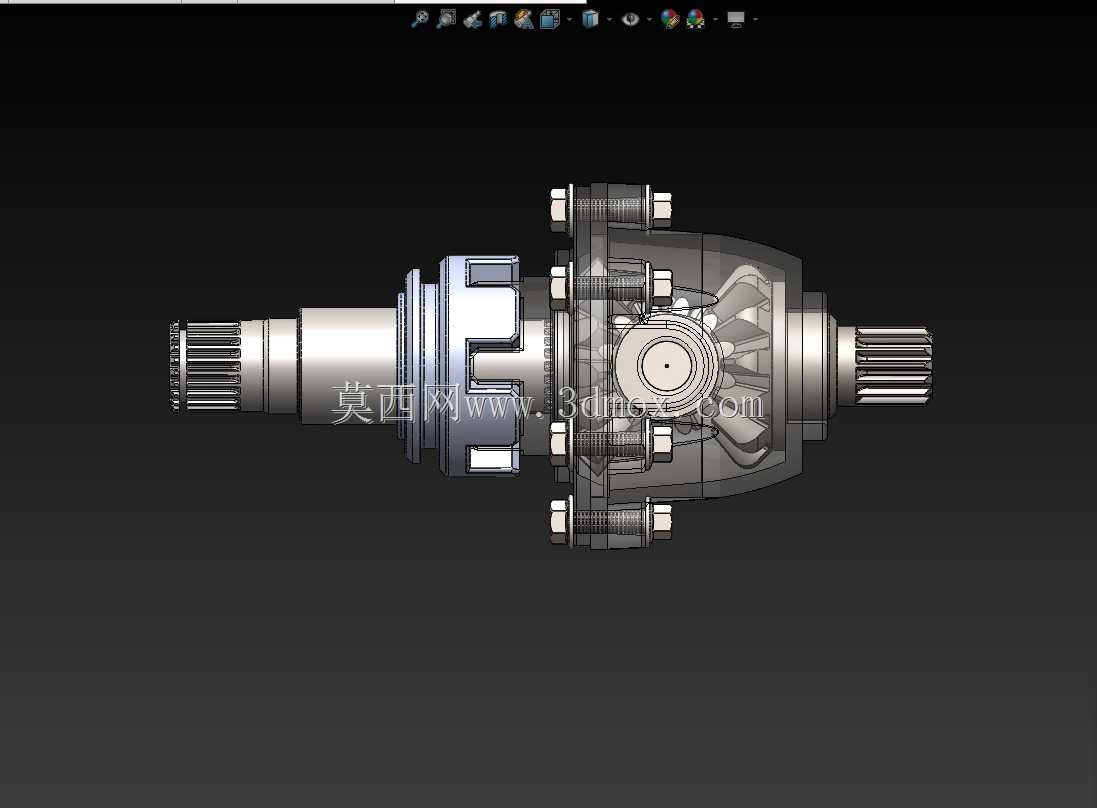

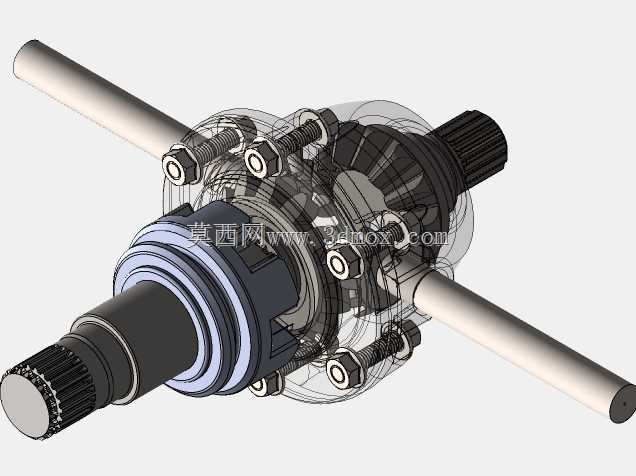

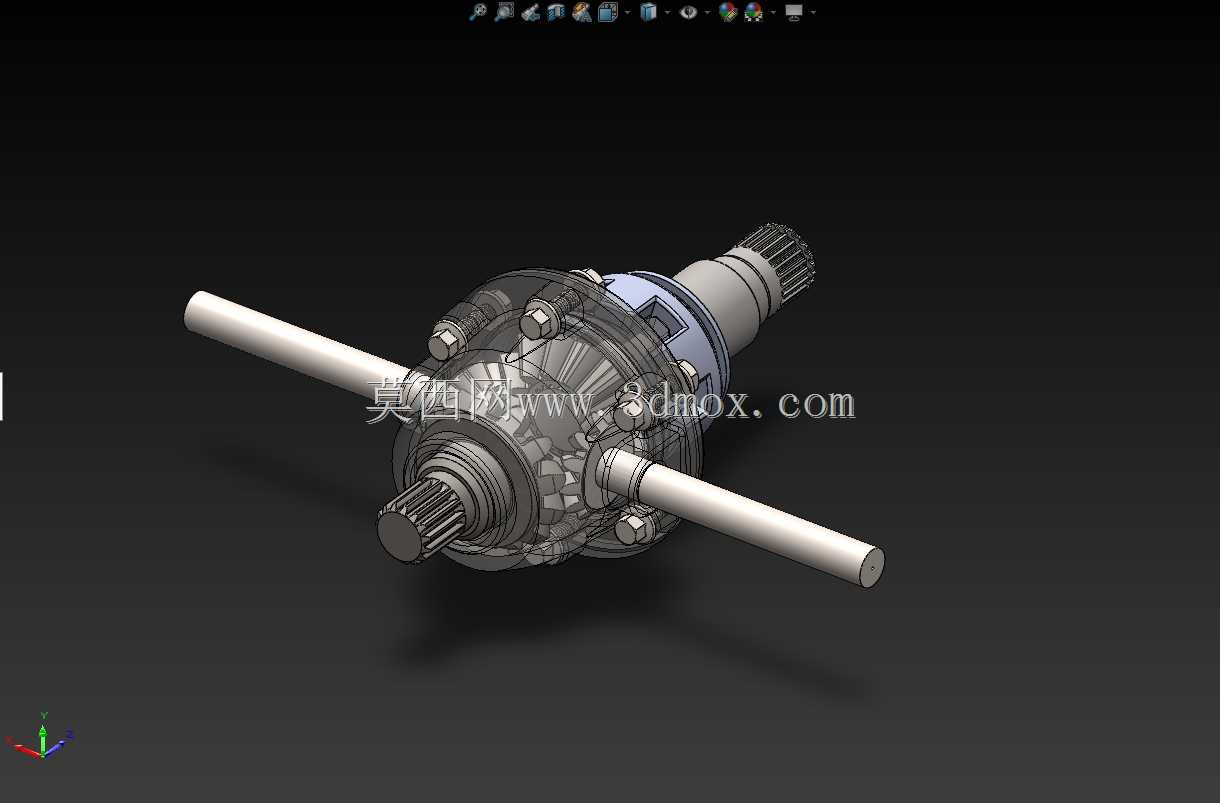

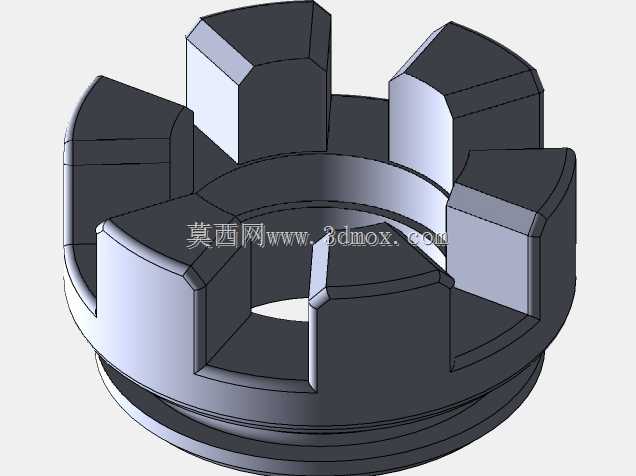

从功能特性来看，这套差速齿轮箱采用对称式锥齿轮结构，核心组成包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及配套的止推垫片、轴承配合面。动力从主减速器从动齿轮输入到差速器壳后，会带动十字轴随壳体一同公转，当两侧车轮阻力一致时，行星齿轮随十字轴公转不自转，两侧半轴齿轮转速相同，扭矩平均分配给左右车轮；当两侧车轮存在转速差时，行星齿轮在随壳体公转的同时，会绕十字轴轴颈产生自转，通过齿轮啮合传动降低一侧半轴转速、提升另一侧半轴转速，实现两侧车轮的转速差调节，且转速差始终满足左右半轴转速之和等于差速器壳转速两倍的运动学关系，保证扭矩传递的连续性。

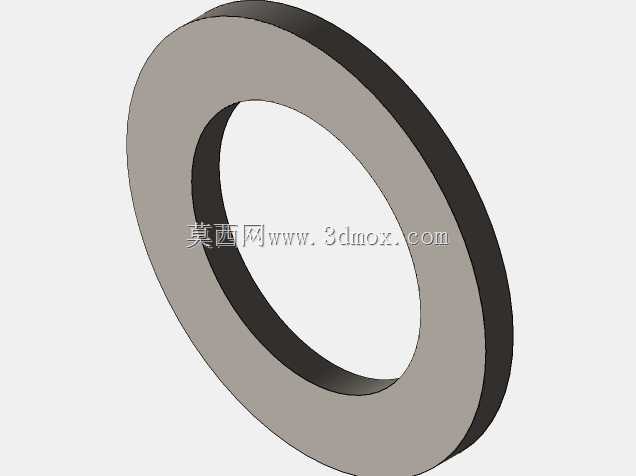

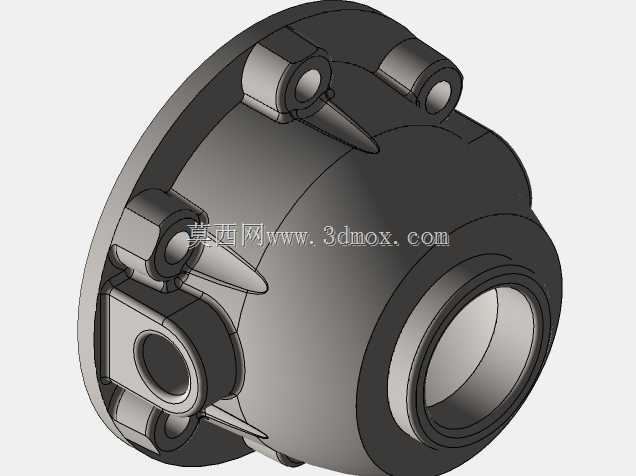

从设计思路层面，建模过程中首先要保证各齿轮的啮合参数匹配，行星齿轮与半轴齿轮采用等模数等压力角的锥齿轮设计，啮合间隙控制在合理范围，既避免间隙过大导致传动冲击异响，也防止间隙过小出现卡滞、润滑不足的问题。差速器壳的结构设计要兼顾强度与轻量化，壳体上预留有行星齿轮轴的安装定位孔，同时开有润滑通道，保证齿轮啮合面、齿轮轴配合面在工作时能得到齿轮油的充分润滑，减少磨损。十字轴与差速器壳的配合采用过盈加定位销的固定方式，避免大扭矩传递时出现轴的窜动、移位；行星齿轮与十字轴轴颈之间留有合适的配合间隙，保证行星齿轮自转灵活无卡滞，半轴齿轮与差速器壳之间加装止推耐磨垫片，既可以承受齿轮啮合产生的轴向力，也能在垫片磨损后单独更换，降低维护成本。

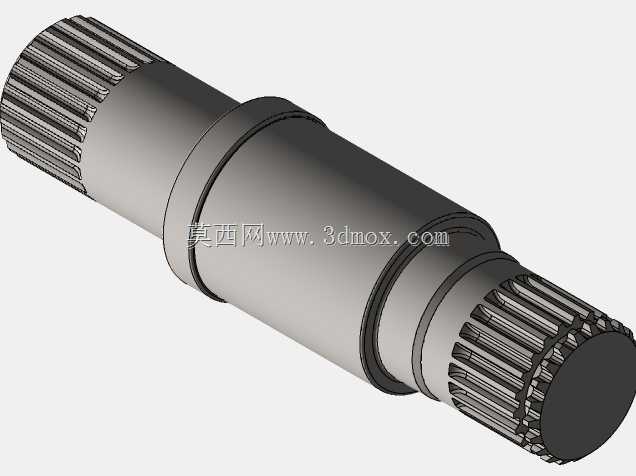

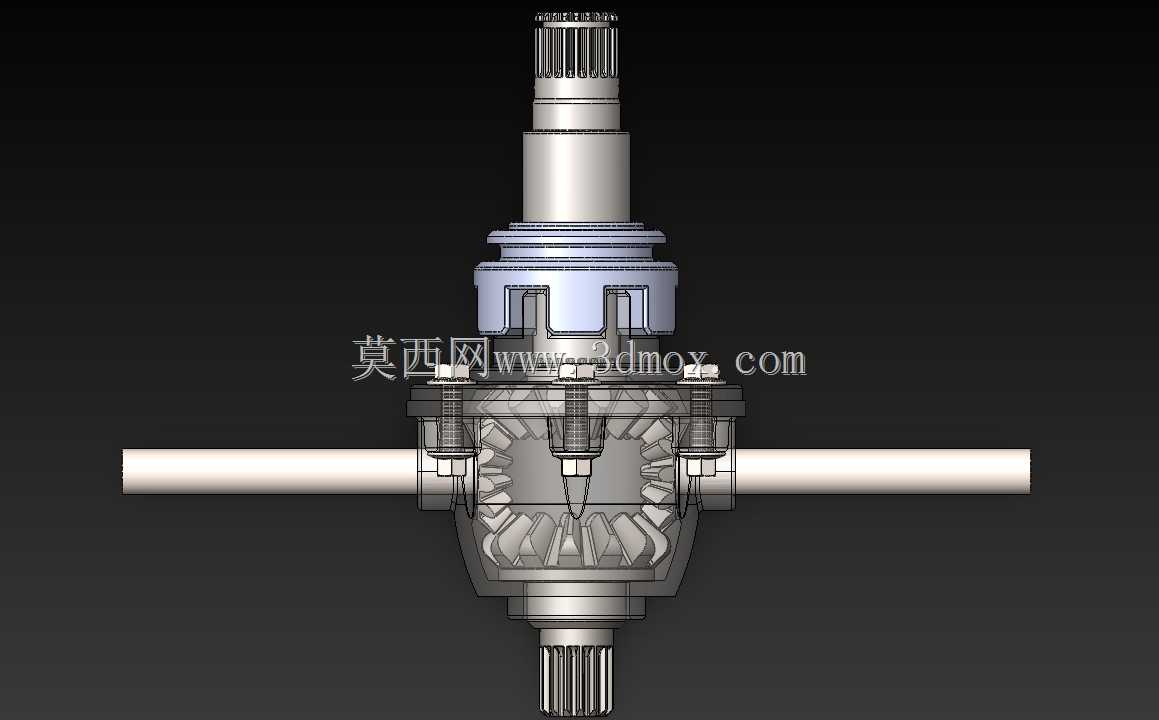

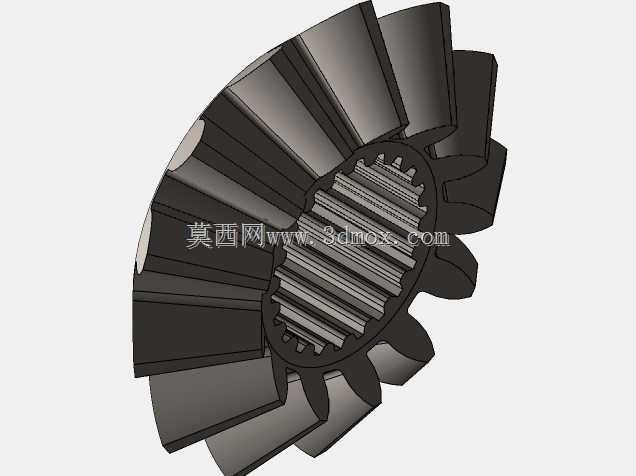

从外形尺寸与安装边界来看，整套差速齿轮箱的径向尺寸需要匹配驱动桥桥壳的内部安装空间，轴向尺寸要适配两侧半轴的安装长度，差速器壳两端的轴颈尺寸与桥壳内的支撑轴承内圈尺寸严格匹配，保证装配后同轴度符合设计要求，避免运转时出现偏摆振动。输入端与主减速器从动齿轮的连接法兰定位止口尺寸要与从动齿轮的定位孔对应，采用螺栓紧固时螺栓孔的位置度公差控制在合理范围，保证装配后主减速器齿轮与差速器壳的同轴度，减少传动误差。两侧半轴齿轮的内花键参数要与对应半轴的外花键参数完全匹配，保证花键配合的侧隙合理，传递扭矩时无冲击、无松旷。整个齿轮箱装配完成后，要保证转动灵活无卡滞，各齿轮啮合接触斑点位置符合锥齿轮啮合的设计要求，避免出现偏载、点蚀等早期失效问题。

在实际建模过程中，各部件的配合公差选取需要结合实际工况调整，比如经常在大负荷工况下使用的车型，差速器壳的材质选用铸钢或高强度球墨铸铁，齿轮采用渗碳淬火处理提升齿面硬度与耐磨性，十字轴采用中碳合金钢调质处理，保证轴颈的强度与耐磨性能。润滑结构的设计也需要重点考虑，差速器壳上的油孔位置要保证齿轮转动时能将桥壳内的齿轮油甩入齿轮啮合面与配合轴颈处，形成持续的油膜润滑，降低运转阻力与磨损速率。
