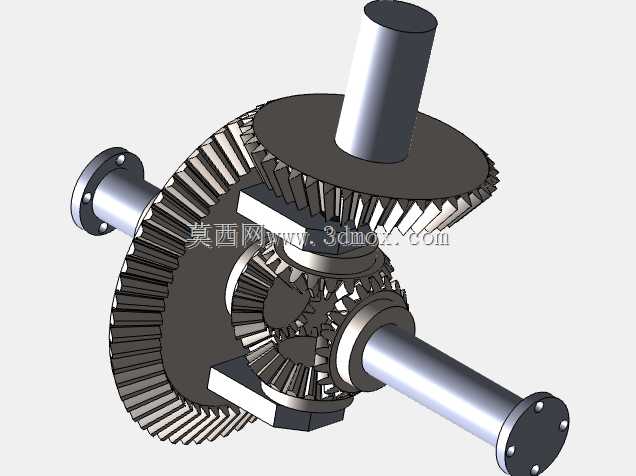

这套差速传动结构核心采用对称布置的锥齿轮啮合方案,是动力分流传动场景里的典型执行部件,日常在轮式行走设备、双输出端需要实现转速差匹配的传动链路中应用极广,比如地面行走的作业车辆转向时,两侧驱动轮的滚动半径随转弯轨迹变化存在转速差,这套结构就能在持续向两侧输出扭矩的同时,自动适配两侧的转速差,避免轮胎出现滑磨、传动链承受额外的扭转冲击。从结构组成来看,整套部件包含两个同轴布置的从动半轴锥齿轮、十字交叉布置的行星锥齿轮组、集成行星齿轮安装位的差速壳体,以及与动力输入链路连接的主减速从动锥齿轮,输入动力通过主减锥齿轮传递到差速壳体后,会带动行星齿轮随壳体做公转运动,当两侧输出轴负载一致时,行星齿轮不会发生自转,两侧半轴保持同转速输出;当两侧负载存在差值时,行星齿轮会绕自身安装轴产生自转,自动调整两侧半轴的输出转速,实现差速功能。
设计过程中首先要匹配传动链路的扭矩承载需求,确定锥齿轮的模数、齿面接触强度、齿根弯曲强度参数,行星齿轮的安装轴与差速壳体的配合公差选用过渡配合,保证轴系定位精度的同时,避免装配过程中出现过盈量过大导致的壳体应力集中;半轴的支撑位预留了轴承安装轴颈,轴端设计有法兰连接结构,可直接与外部负载的连接法兰对接,法兰上的连接孔采用均匀圆周布置,适配通用的螺栓连接规格。主减从动锥齿轮与差速壳体的连接采用止口定位加螺栓紧固的方式,止口的配合公差控制在H7/js6区间,保证主减齿轮与差速壳体的同轴度,避免高速运转时出现齿轮偏载、啮合异响的问题。
行星齿轮的背面与差速壳体之间预留了耐磨垫片的安装间隙,垫片采用铜基合金材质,可承受齿轮传动过程中产生的轴向推力,减少壳体的磨损,延长整套结构的维护周期。从安装边界来看,整套结构的输入轴垂直于两侧半轴的轴线布置,输入轴的轴伸长度、轴径尺寸匹配通用的动力输出端连接尺寸,两侧半轴的轴伸长度、法兰安装孔位间距可适配常规的轮边传动连接需求,整体结构的外轮廓尺寸紧凑,可直接集成到驱动桥的主减腔体内部,不需要额外设计独立的安装腔体。
建模过程中对齿轮的齿面进行了精确的渐开线齿形拟合,还原了锥齿轮的分锥角、齿顶高、齿根高参数,啮合间隙按照工程实际的装配要求预留了合理的调整量,可直接用于装配干涉检查、运动仿真验证,也可作为传动方案选型阶段的结构参考,帮助设计人员快速评估整套差速结构的安装空间、传动链路匹配性。实际应用中,这套结构除了用于轮式车辆的驱动桥,还可应用在需要双输出端差速传动的工业设备、农业机械、特种作业装备上,比如双轮驱动的输送设备、履带式作业装备的转向传动链路,都可以通过调整齿轮参数、轴系尺寸来适配不同的扭矩、转速需求。结构设计上没有采用复杂的非标连接结构,所有的配合面、安装位都遵循通用的机械设计标准,加工工艺性好,行星齿轮轴、半轴、差速壳体都可采用常规的机加工工艺完成制造,齿轮部分可采用成熟的锥齿轮铣齿、磨齿工艺加工,不需要特殊的定制加工设备,适合批量生产应用。
