可移动粉状散料混合搅拌设备结构

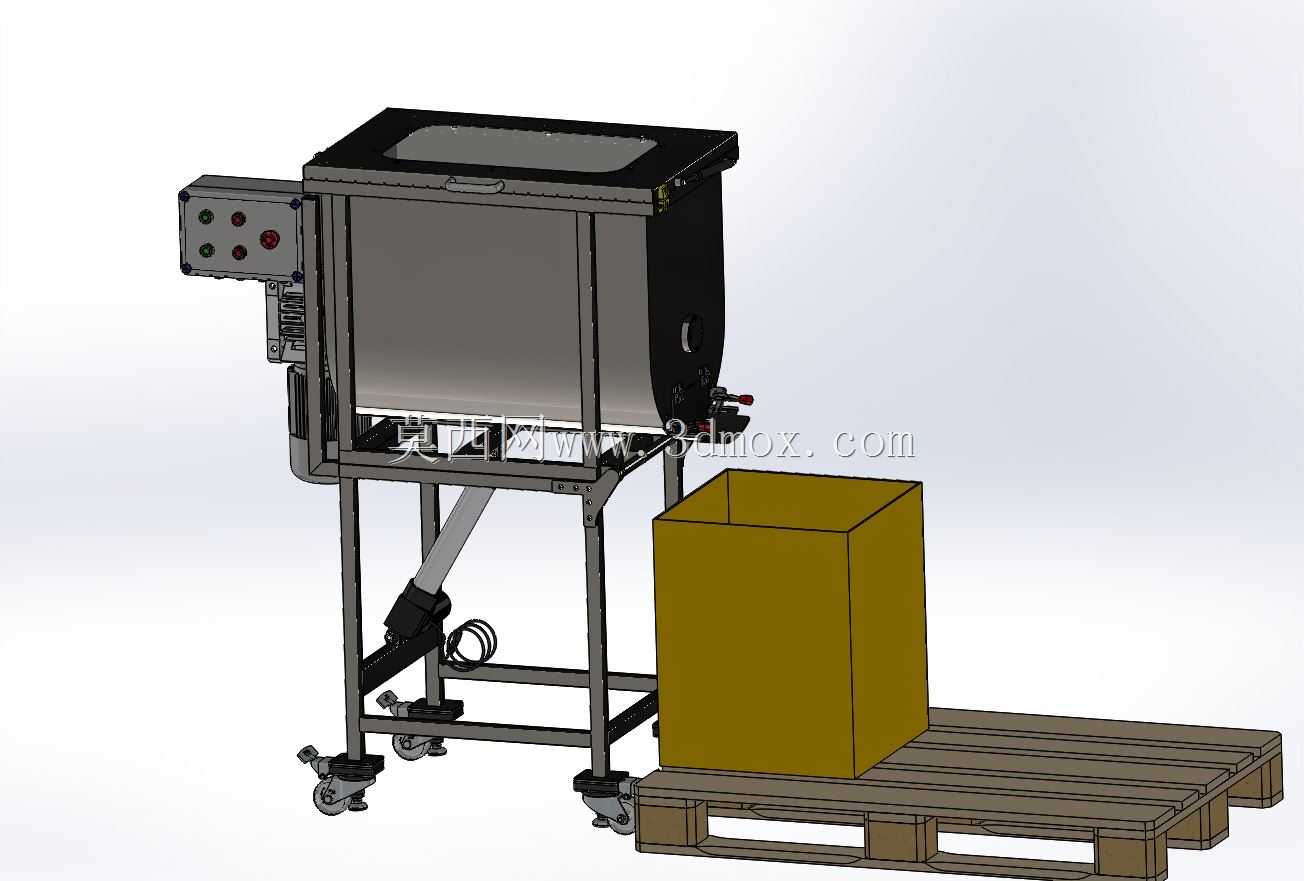

　　这款散料混合设备主要面向食品加工、精细化工、饲料生产等小批量散状物料混匀作业场景，针对车间内多工位轮换作业、小批次配方料混合后需快速转序的生产需求设计，区别于固定安装的大型搅拌生产线，整机采用带脚轮的移动式机架结构，可在平整车间地面灵活推行，适配不同工位的接料、混料、转序作业，无需额外做地基固定，适合中小产能生产车间的柔性生产排布。设备核心搅拌腔体采用上部敞口带密封盖的箱型结构，腔体侧壁做圆弧过渡处理，避免粉料在边角处堆积残留，搅拌轴沿腔体长度方向水平布置，轴上安装的桨叶采用螺带与刮板组合结构，运转时可带动腔体内不同层级的散料形成轴向与径向的复合流动，针对比重差异较小的粉状、小颗粒状物料，能在较短时间内实现均匀混合，减少混合分层问题。

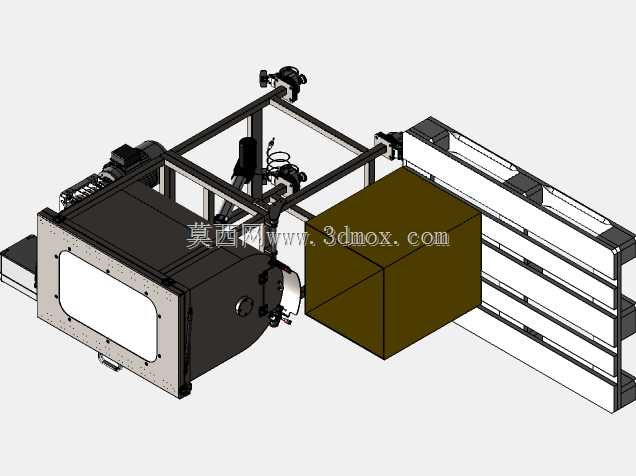

　　腔体一侧安装的控制箱集成了启停、急停、运行状态指示元件，防护等级适配车间多尘作业环境，控制箱与腔体之间的走线采用金属软管防护，避免日常移动、清洁过程中线路磨损。设备的卸料结构采用电动推杆驱动腔体倾翻的设计，搅拌完成后，操作人员可控制电动推杆伸出，带动搅拌腔体绕机架后部的铰接轴转动倾斜，腔体内的混合完成物料可直接从敞口处倒入下方放置在托盘上的接料箱内，倾翻角度可根据接料容器的高度调整，最大倾翻角度可满足腔体内物料完全排空无残留的需求，相比底部卸料阀结构，这种倾翻卸料的方式不会出现粉料卡滞阀门密封面的问题，也更方便作业人员在批次生产间隙对腔体内部进行清洁，适配多配方换产的作业需求。

　　机架主体采用方管焊接成型，底部四个脚轮中两个带刹车锁定结构，设备移动到作业位置后踩下刹车即可固定整机位置，避免搅拌作业过程中设备出现移位；机架的支撑腿做了加强斜撑设计，可承受腔体满载物料时的总载荷，在倾翻卸料过程中整机重心始终落在脚轮支撑边界内，不会出现倾翻风险。从安装边界来看，设备处于水平放置的作业状态时，整体占地长度适配标准木质托盘的宽度尺寸，接料时可直接将标准周转箱放置在托盘上对准腔体卸料口，无需额外定制接料工装；设备的整体高度适配成年操作人员站立作业的操作高度，上部投料口的高度无需操作人员过度抬臂即可完成投料作业，控制箱的安装高度刚好在操作人员站立时的手部操作范围内，日常操作无需攀爬或借助辅助登高工具。设计过程中针对散料作业的粉尘问题，腔体上盖采用带密封胶条的快开结构，投料完成后扣合上盖即可减少搅拌过程中粉尘外溢，腔体与机架铰接位置的转动副采用带防尘盖的轴承，避免粉料进入轴承配合面造成磨损卡滞；驱动电机与搅拌轴之间采用链传动结构，传动比适配散料搅拌所需的低转速大扭矩输出需求，传动部位外侧安装有可拆卸的安全防护罩，避免作业过程中衣物、工具卷入传动部位。设备的电气布线全部沿机架方管内部或外侧走线槽布置，无外露散乱线路，既避免车间清洁时水、粉尘侵蚀线路，也减少移动过程中线路被剐蹭的风险。

　　针对不同物料的混合需求，搅拌桨叶与腔体内壁之间的间隙控制在5毫米以内，既保证桨叶运转时不会刮蹭腔体内壁，也能减少壁面残留的物料层，每次换产清洁时只需用毛刷简单清扫即可完成腔体清理，减少不同批次物料之间的交叉污染。整机的结构拆分上，搅拌腔体、驱动组件、倾翻推杆、机架都采用螺栓连接的模块化设计，后期维护时可单独拆卸更换易损部件，无需整体拆解设备，比如桨叶磨损后可松开轴端连接螺栓单独更换桨叶，电动推杆故障时可直接拆下铰接销轴更换推杆组件，降低日常维护的工作量与成本。在实际生产排布中，这类小型可移动搅拌设备可搭配上游的小计量投料站、下游的包装机组成小型柔性生产线，也可单独作为多车间共用的混料设备，根据生产计划灵活调度到不同作业区域，相比固定安装的大型混料系统，设备投入成本更低，场地适应性更强，尤其适合小批量多品种的散料加工生产场景。
