框架式移动漏斗接料筛分装置

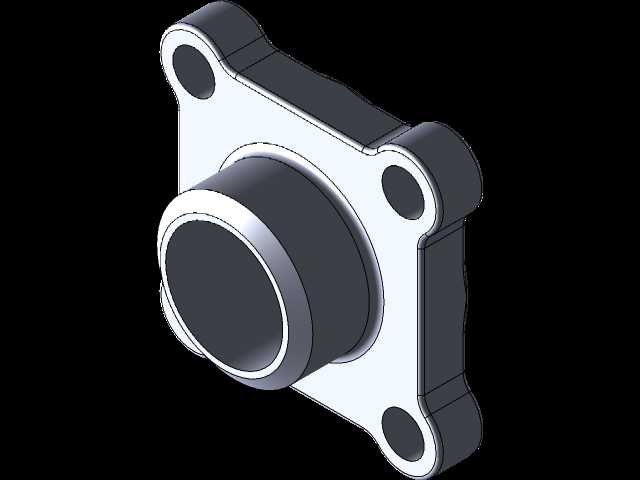

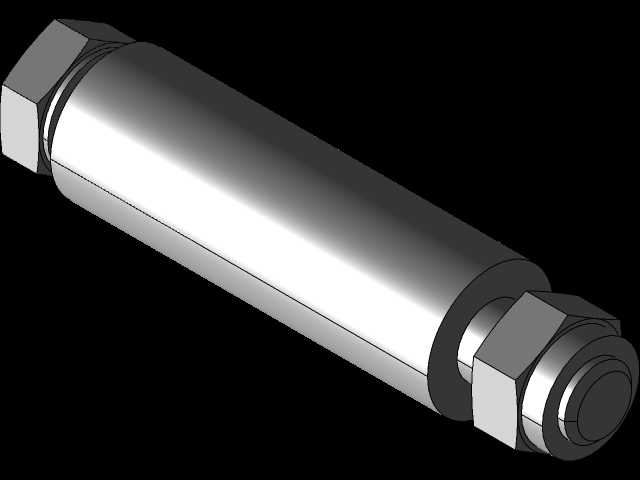

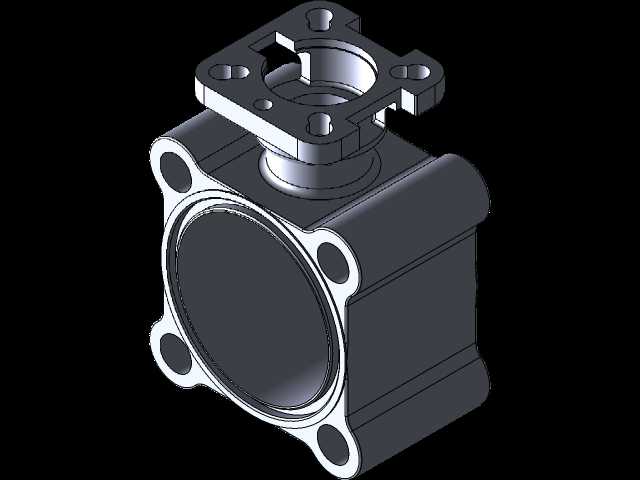

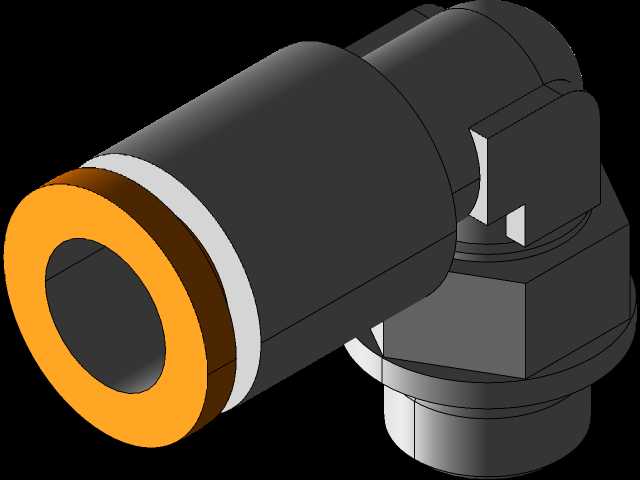

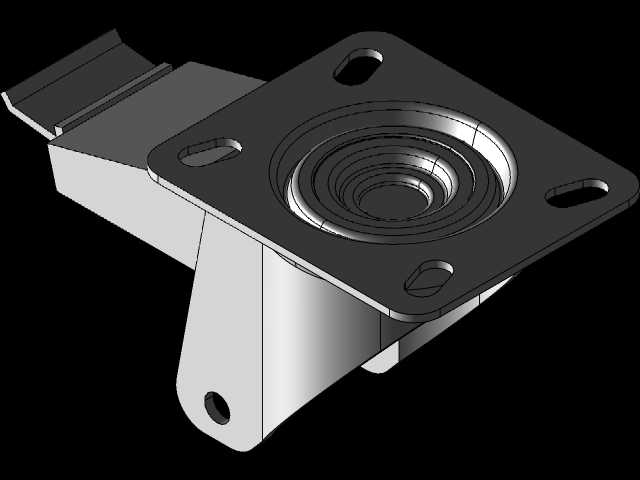

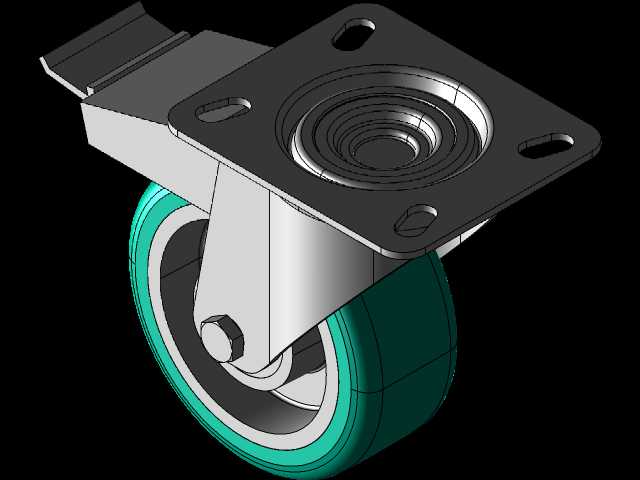

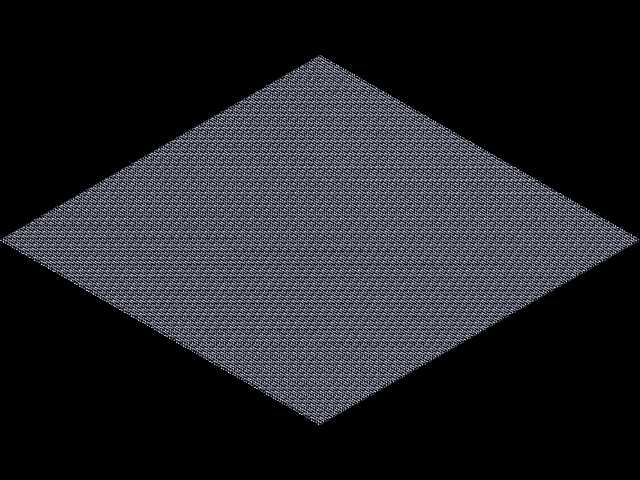

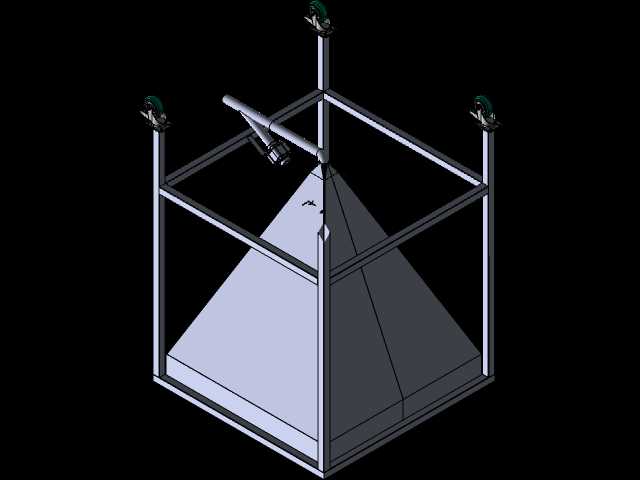

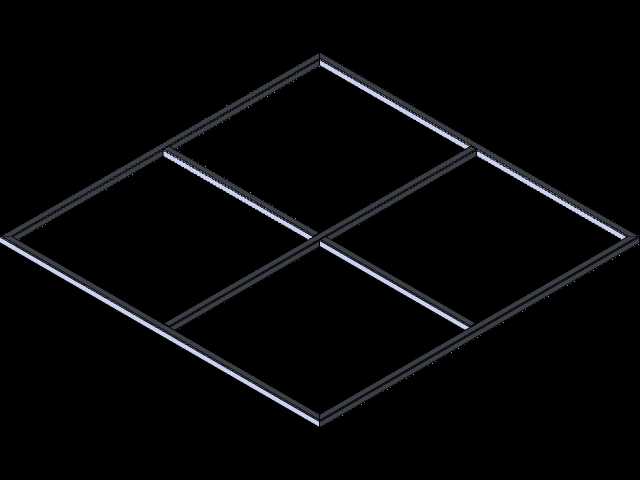

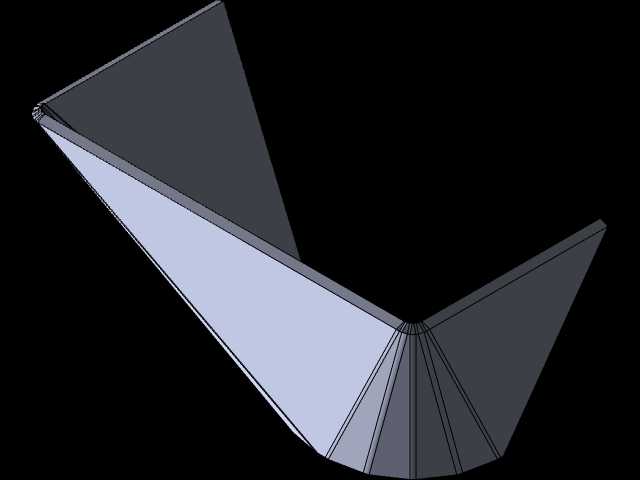

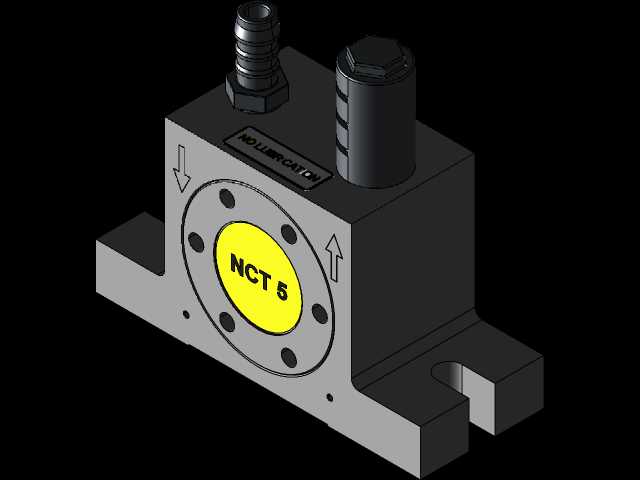

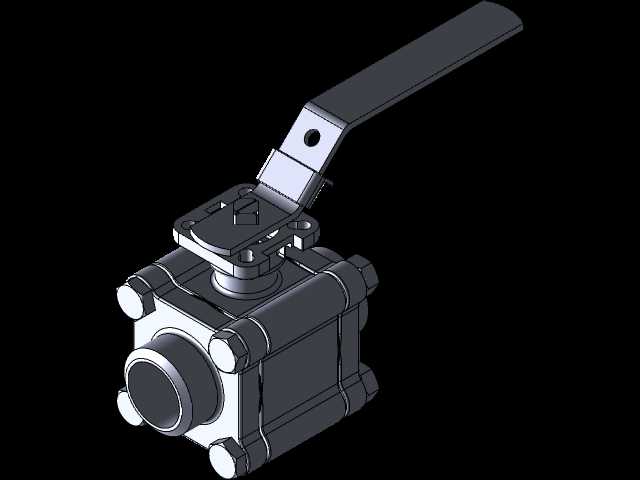

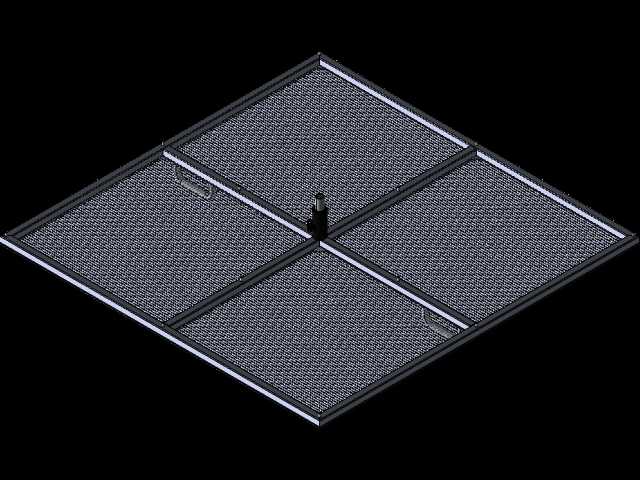

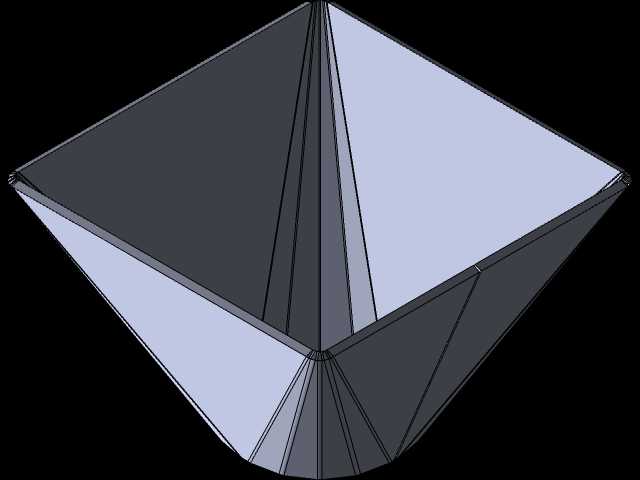

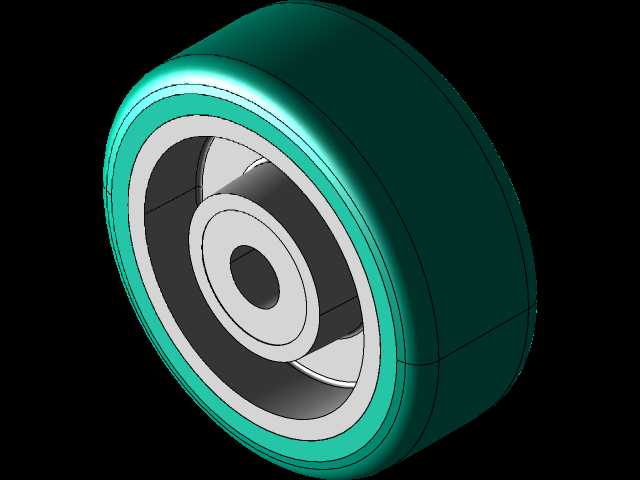

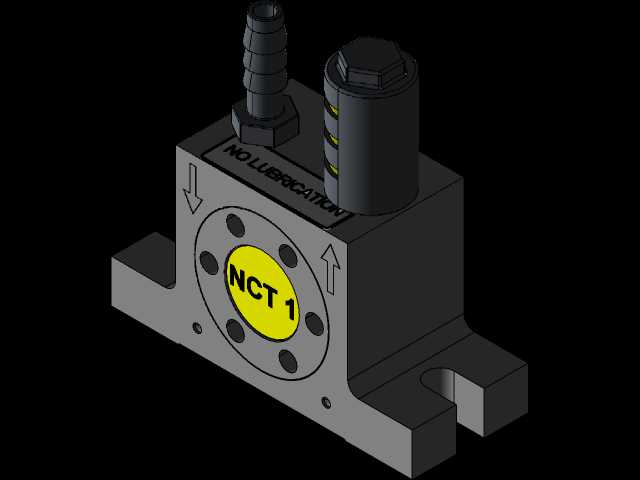

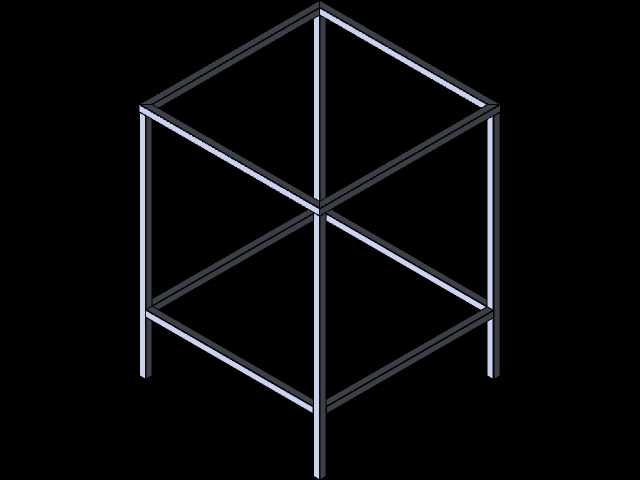

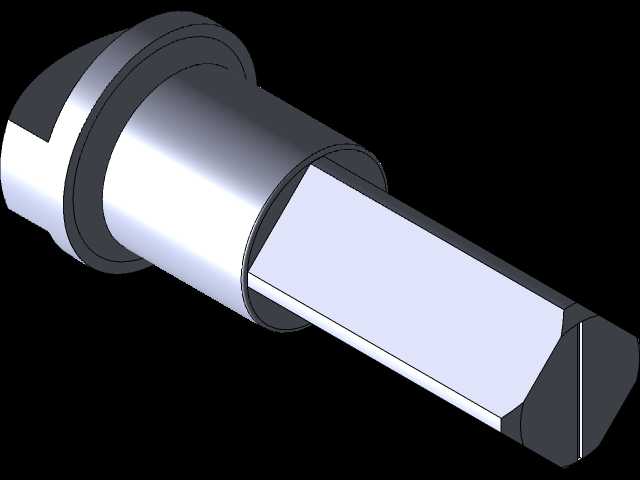

这套框架支撑的锥斗接料筛分结构，主要面向散状物料的中转接料、粗筛分作业场景，常见于铁路货场散料装卸、粮食转运、建材散料堆放的工位中，用来承接上方输送或倾倒的物料，通过锥斗的导流作用将物料汇聚到下方出料位置，同时配套的筛网结构可以拦截大块异物，避免后续输送设备出现卡堵故障。整体采用方管焊接形成立方体框架作为承载主体，四根竖直方管作为主支撑，上下两层水平方管围合形成框型结构，上层框预留了筛网的安装位，同时在四根竖管顶端设置了吊环结构，方便整体吊装移位，适配不同工位的临时接料需求，不需要做复杂的地面固定，吊装到位即可投入使用。锥斗部分采用四棱锥结构，上沿尺寸和上层框架内框尺寸匹配，焊接固定在中层水平框的位置，锥斗的倾斜角度参考散料的安息角设计，针对常见的煤炭、砂石、粮食类散料，斜面倾角设置在45度到55度之间，保证物料可以依靠自重顺利下滑，不会在锥斗内壁出现积料挂壁的问题。上层框架位置横置的管道组件是筛网的振动驱动结构，通过气动或者电动的振动源带动筛网做小幅高频振动，提升筛网的筛分效率，避免湿黏物料糊住筛网孔。设计过程中优先考虑了设备的移动灵活性，框架底部预留了脚轮安装位或者叉车叉取的空间，不需要额外配置辅助工装就可以完成工位转移，框架的主支撑方管选型根据满载料重做强度校核，竖管采用壁厚4mm以上的矩形管，水平横撑采用同规格方管做斜撑加固，避免满载时框架出现侧向变形。安装边界方面，整体外廓尺寸控制在常见货运集装箱的内宽范围内，方便长途转运时直接装箱运输，设备总高度适配常规装卸货平台的落差，锥斗下口的尺寸可以和下游的皮带输送机进料口直接对接，不需要额外做转接溜槽，减少现场安装的配做工作量。筛网采用快拆式压条固定，当筛网出现磨损或者需要更换不同孔径的筛网时，不需要动用焊接设备，松开压条螺栓就可以完成筛网更换，日常维护的操作门槛很低。
